Descripción general
El LQJ(C)-10 es un transformador de corriente interior semicerrado, moldeado en resina epoxi, diseñado para sistemas de media tensión de 10 kV a 12 kV. Utiliza resina epoxi como material aislante principal, con el devanado primario y parte del devanado secundario integrados en un único cuerpo de resina, mientras que el núcleo anular y el resto del devanado secundario quedan parcialmente expuestos.
Apto para sistemas de corriente alterna de 50 Hz o 60 Hz, admite aplicaciones como medición de corriente, facturación energética, protección por relés y protección diferencial. Su diseño cumple con las normas IEC 61869-1 e IEC 61869-2 y está destinado a instalarse en equipos compactos de celda interior, tales como tableros aislados en aire, gabinetes de medición y paneles de alimentación.
Resumen de características nominales
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión | 10 kV, 11 kV, 12 kV |
| Tensión más elevada para el material | 12 kV |
| Nivel de aislamiento nominal | 12/42/75 kV |
| Frecuencia nominal | 50 Hz / 60 Hz |
| Corriente secundaria nominal | 5 A o 1 A |
| Estructura primaria | Tipo bobinado |
| Sistema de aislamiento | Moldeado en resina epoxi |
| Aplicación | Medición, protección, protección diferencial |
| Instalación | Equipos de celda interior |
| Norma aplicable | IEC 61869-1 / IEC 61869-2 |
Designación del modelo
- L: Transformador de corriente
- Q: Tipo bobinado / estructura primaria con devanado enrollado
- J: Capacidad ampliada / configuración mejorada de salida secundaria
- C: Configuración para protección diferencial
- 10: Identificación de la clase de tensión; aplicable a sistemas de 10 kV y coordinación de aislamiento según IEC para clase 12 kV en proyectos de 10 kV, 11 kV y 12 kV
Construcción

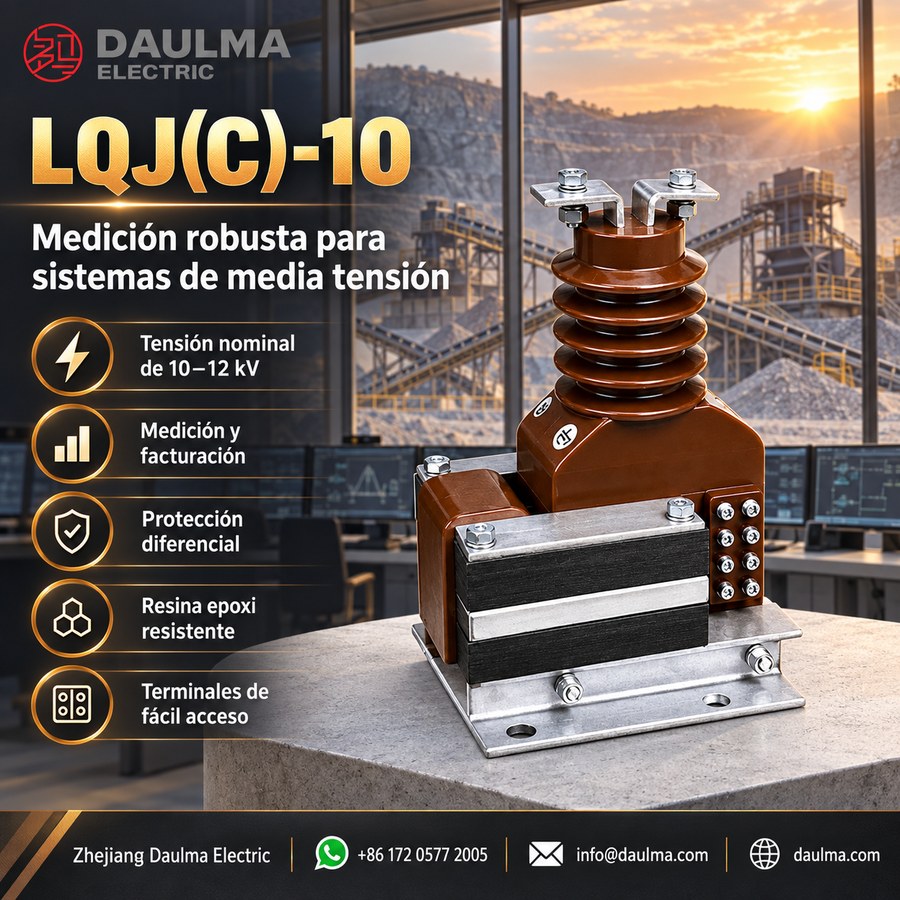

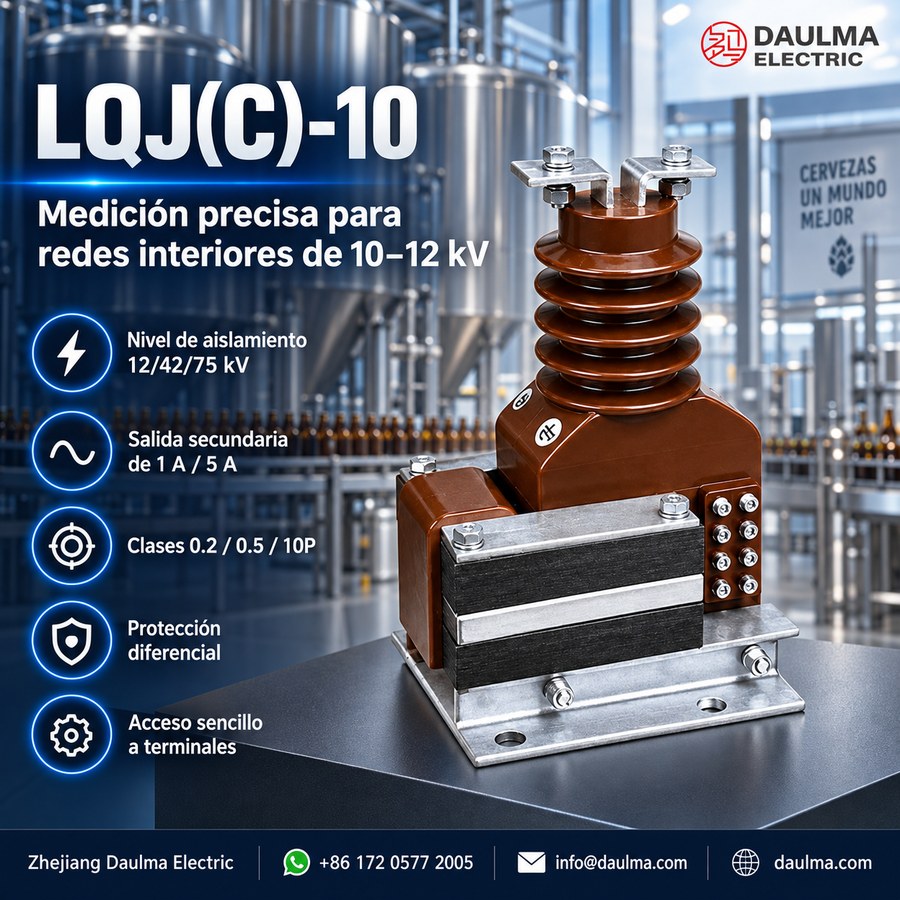

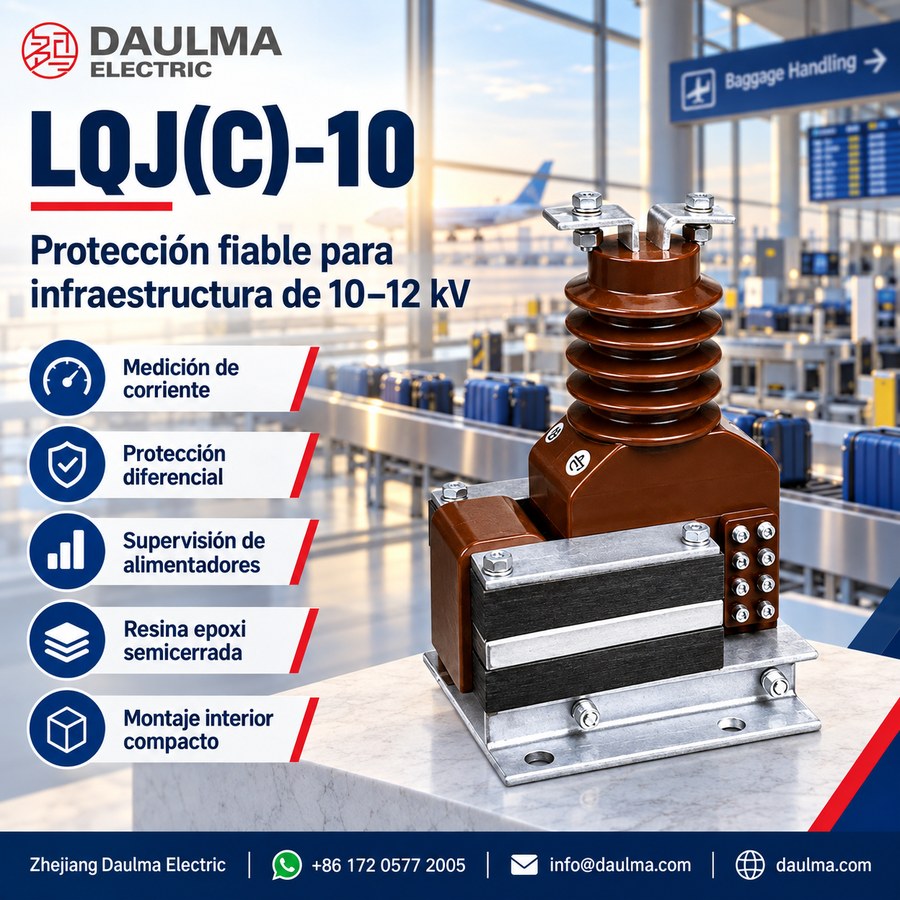

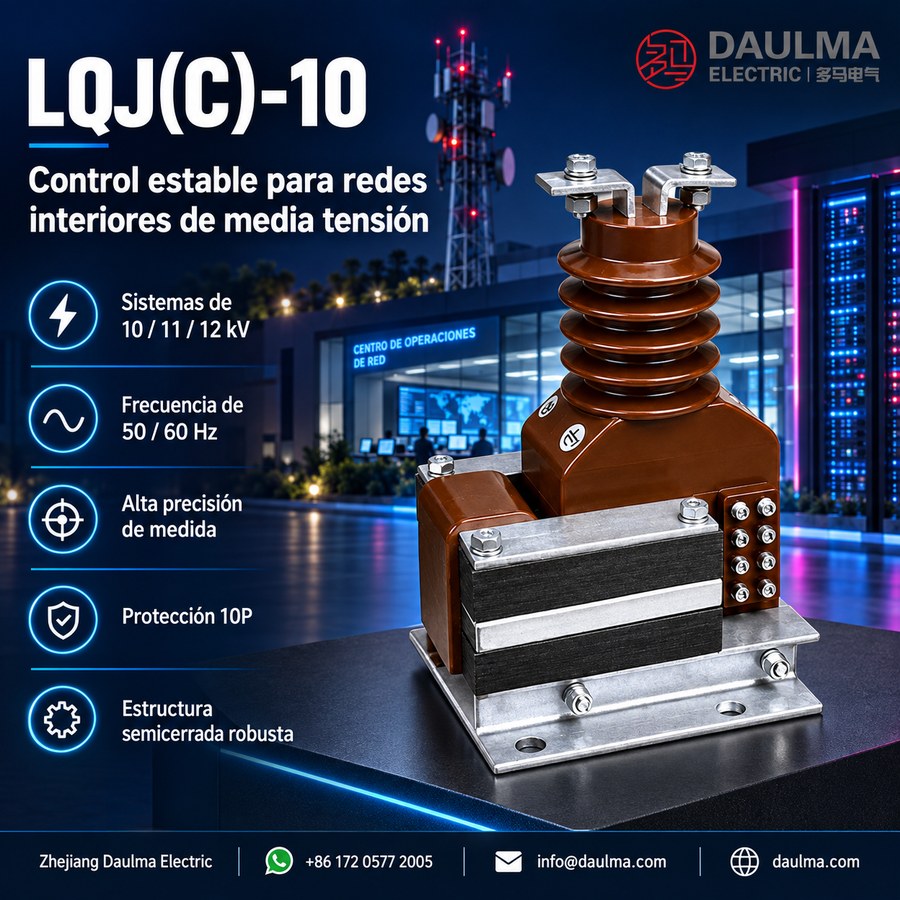

El LQJ(C)-10 presenta una construcción semicerrada en la que el devanado primario y una parte del devanado secundario están completamente encapsulados en un cuerpo sólido moldeado en resina epoxi. Esto proporciona un robusto aislamiento eléctrico y estabilidad mecánica en entornos interiores de media tensión. El núcleo magnético anular y la sección restante del devanado secundario no están totalmente cerrados, conforme a la definición estructural semicerrada. Los terminales primarios están ubicados en la superficie superior para conexión vertical, mientras que la borna secundaria se monta lateralmente para facilitar el cableado en compartimentos reducidos de equipos de celda. El diseño primario bobinado garantiza una transformación precisa de corriente, especialmente adecuado para relaciones de corriente primaria bajas. La construcción general asegura un rendimiento fiable tanto en condiciones normales de operación como en escenarios de corriente de falla requeridos para funciones de protección.
Parámetros técnicos
Condiciones de servicio
- Ubicación de instalación: equipos de celda de media tensión interiores
- Tensión del sistema: clase 10 kV, 11 kV o 12 kV
- Frecuencia nominal: 50 Hz / 60 Hz
- Nivel de aislamiento nominal: referencia 12/42/75 kV
- Altitud: no superior a 1000 m en condiciones normales de servicio, salvo especificación contraria
- Temperatura ambiente: de -5 °C a +40 °C
- Humedad relativa: inferior al 85 % a 20 °C en condiciones de referencia
- Resistencia a vibraciones: El producto puede especificarse para aplicaciones en equipos de celda resistentes a vibraciones según los requisitos del proyecto.
- Entorno de instalación: El entorno debe estar libre de vibraciones severas fuera de especificación, gases corrosivos, atmósferas explosivas, contaminación intensa y condensación anormal.
Parámetros técnicos
El LQJ(C)-10 es un transformador de corriente semicerrado moldeado en resina epoxi diseñado para sistemas de media tensión de 10 kV a 12 kV. Cuenta con aislamiento en resina moldeada, opera en un rango de temperatura ambiente de -5 °C a +40 °C y está clasificado para altitudes hasta 1000 m. Cumple con las normas IEC 61869-1/-2 y admite corrientes primarias de 5 A a 600 A con múltiples combinaciones de clases de exactitud y opciones de corriente secundaria.
| Parámetro | LQJ-10 | LQJC-10 | ||
|---|---|---|---|---|
| Corriente primaria nominal (A) | 5~100 | 150~400 | 5~100 | 400, 500 |
| Corriente térmica nominal de corta duración Ith/1 s (r.m.s.) |
90 I1n | 75 I1n | 90 I1n | 75 I1n |
| Corriente dinámica
nominal Idyn (pico) |
25 I1n | 160 I1n | 25 I1n | 160 I1n |
| Clase de exactitud y potencia nominal correspondiente (VA) |
0,2/10P10 10/15 0,5/10P10 10/15 |
0,2/10P15 10/15 0,5/10P15 10/15 |
||
| Frecuencia (Hz) | 50 | |||
| Corriente secundaria nominal | 5 A | |||
| Nivel de aislamiento nominal (kV) | 11,5/42/75 | |||
Instalación y cableado
Diagrama de instalación
El transformador de corriente LQJ(C)-10 semicerrado moldeado en resina epoxi se instala dentro de equipos de celda interiores. La fijación se realiza mediante la estructura base integrada, con terminales primarios situados en la parte superior para conexión a barras colectoras o terminales de cable, y terminales secundarios accesibles lateralmente mediante una borna. Asegure la alineación con la separación de fases del equipo, las provisiones de puesta a tierra y el espacio de mantenimiento según el plano dimensional aprobado.
Selección y preguntas frecuentes
Guía de selección
- Utilice la gama de primario bobinado para alimentadores de 5 A a 600 A. Seleccione la relación en función de la corriente de operación real y el rango de medición; las relaciones bajas se benefician del primario bobinado frente al diseño de barra única.
- Defina las funciones de ambos núcleos secundarios. Las combinaciones publicadas incluyen 0,2/0,5, 0,5/0,5, 0,2/10P y 0,5/10P con salidas de 10 VA a 20 VA. Especifique la exactitud y la carga requerida para cada núcleo.
- Complete la especificación de la clase de protección. La fuente indica 10P sin factor límite de exactitud; especifique la clase completa, como el valor 10P exigido por el proyecto, y verifique la carga del relé, los conductores y los terminales.
- Tenga en cuenta la construcción semicerrada. Instale únicamente en un compartimento interior limpio, seco y controlado, y evalúe condensación, polvo, contaminación, ventilación y acceso al núcleo y componentes secundarios parcialmente expuestos.
- Apruebe los detalles eléctricos y mecánicos. Confirme el aislamiento 12/42/75 kV, el requisito de descarga parcial, la corriente térmica y dinámica de corta duración, la separación entre terminales primarios superiores, la fijación en la base, el acceso a terminales laterales, la altitud y las distancias de fase.
Preguntas Frecuentes
Q1: ¿Se puede instalar este transformador de corriente en exteriores?
No, está diseñado exclusivamente para instalaciones interiores en celdas de media tensión. El entorno debe estar libre de condensación y contaminación intensa. Consulte al fabricante para aplicaciones especiales.
Q2: ¿Qué nivel de aislamiento nominal tiene el modelo LQJ(C)-10?
Cuenta con un nivel de aislamiento de 12/42/75 kV. Es adecuado para sistemas con tensión nominal de 10, 11 o 12 kV. Confirme la tensión exacta del sistema al realizar el pedido.
Q3: ¿Cuáles son las combinaciones de corriente primaria disponibles?
Admite corrientes primarias desde 5 A hasta 600 A con múltiples combinaciones de relación. Las configuraciones específicas están sujetas a confirmación según los requisitos del proyecto. Contacte con nuestro equipo técnico para detalles.
Q4: ¿Cómo afecta la altitud a las condiciones de servicio?
En condiciones normales, la altitud de instalación no debe superar los 1000 m. Para instalaciones a mayor altura, se requieren especificaciones y ajustes de fábrica adicionales. Solicite una evaluación técnica personalizada.
Q5: ¿Qué normas internacionales aplican a este transformador de corriente?
El equipo cumple estrictamente con las normas IEC 61869-1 e IEC 61869-2. Esta conformidad garantiza el rendimiento seguro en sistemas de media tensión. Verifique los requisitos normativos locales y certificados específicos al cotizar.
Q6: ¿De qué material está fabricado el aislamiento del LQJ(C)-10?
Es un transformador de corriente semicerrado con aislamiento moldeado en resina epoxi. Este material garantiza alta resistencia mecánica y dieléctrica para celdas de media tensión. Consulte el catálogo técnico para más especificaciones.
