기술 파라미터

사용 조건

• 설치 위치: 실내 중압 개폐장치
• 시스템 전압: 10kV, 11kV 또는 12kV 클래스
• 정격 주파수: 50Hz / 60Hz
• 정격 절연 레벨: 12/42/75kV 기준
• 고도: 특별히 명시되지 않는 한 표준 사용 조건 하에서 1000m 이하
• 주변 온도: -5°C ~ +40°C
• 상대 습도: 기준 조건 하에서 20°C 기준 85% 미만
• 진동 내성: 프로젝트 요구사항에 따라 진동 내성 개폐장치용으로 지정 가능합니다.
• 설치 환경: 사양을 초과하는 심한 진동, 부식성 가스, 폭발성 매질, 중도 오염 및 이상 응축이 없는 환경이어야 합니다.

기술 파라미터

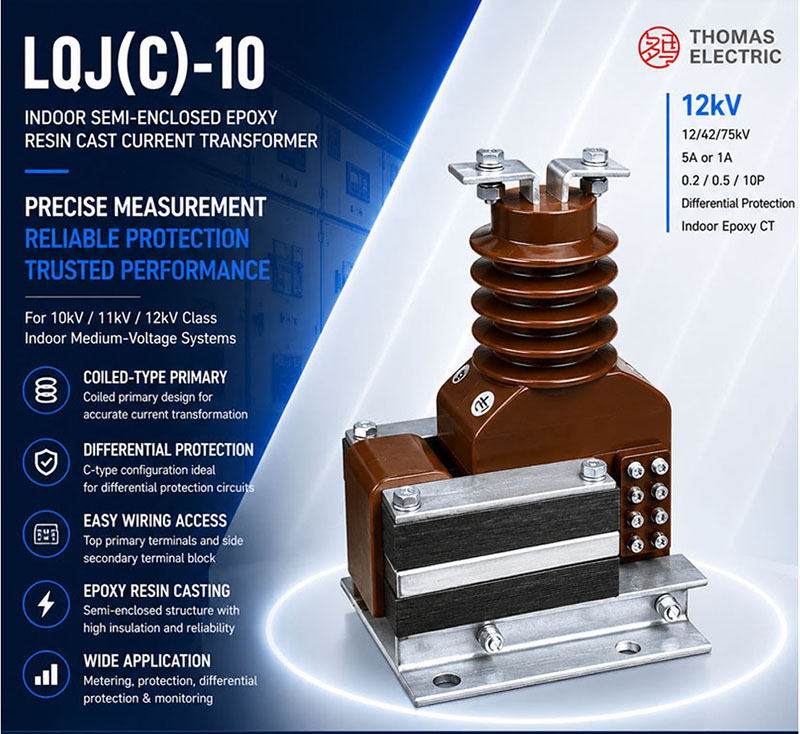

LQJ(C)-10은 10kV~12kV 중압 시스템용 반폐쇄형 에폭시 수지 주조 전류변성기입니다. 주조 수지 절연을 채택했으며, 주변 온도 범위 -5°C ~ +40°C, 고도 1000m 이하에서 사용 가능합니다. IEC 61869-1/-2 표준을 준수하며, 1차 전류 5A~600A 범위에서 다양한 정확도 등급 조합 및 2차 전류 옵션을 지원합니다.

설치 및 배선

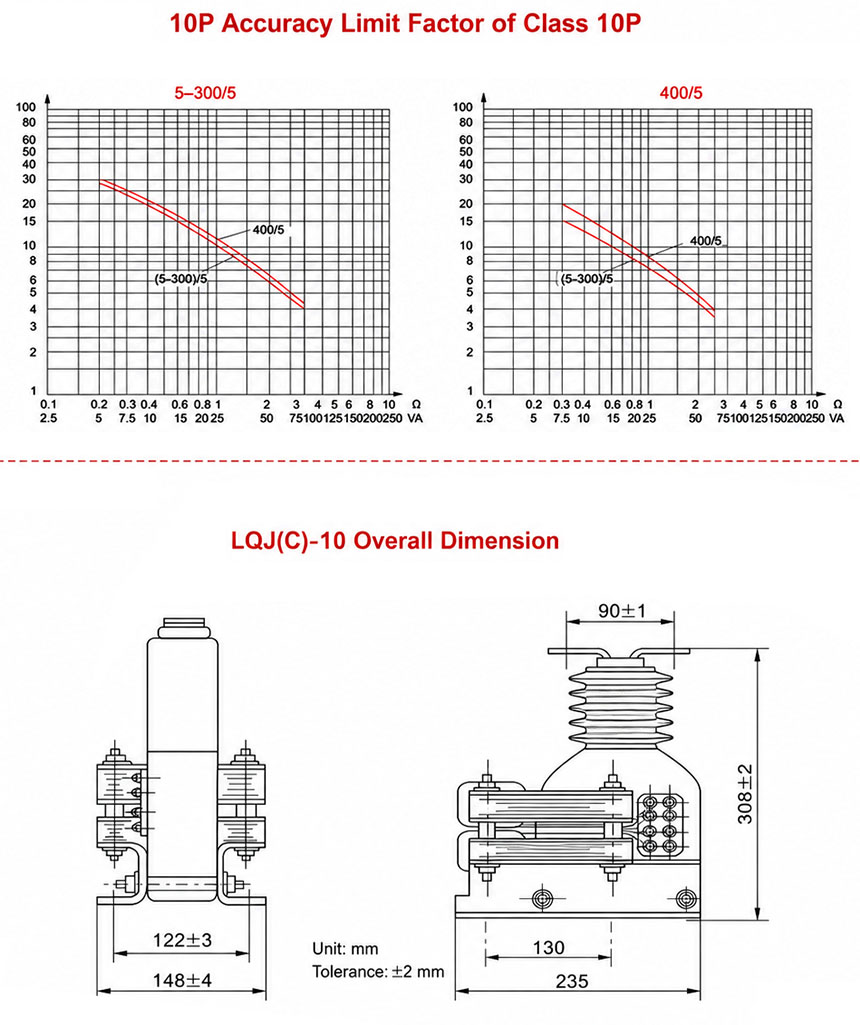

설치 도면

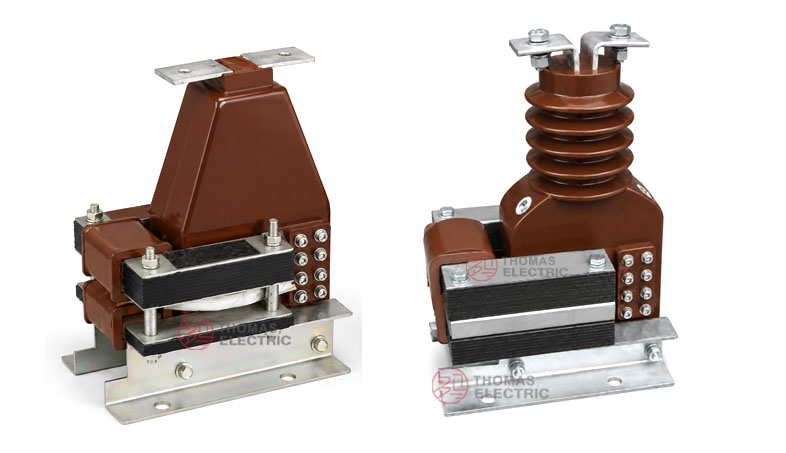

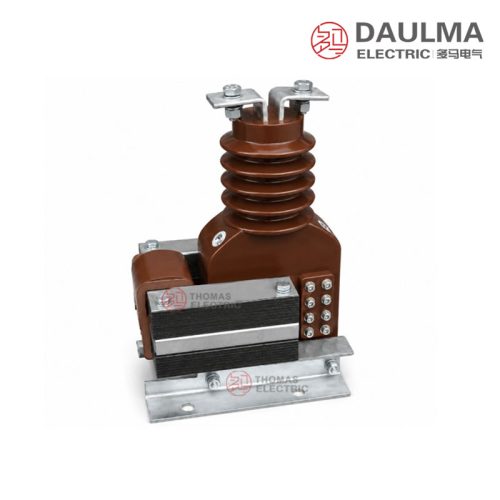

LQJ(C)-10 반폐쇄형 에폭시 수지 주조 전류변성기는 실내 개폐장치 내부에 설치됩니다. 통합된 베이스 구조를 통해 고정되며, 1차 단자는 상단에 배치되어 버스바 또는 케이블 러그에 연결되고, 2차 단자는 측면의 단자대를 통해 접근 가능합니다. 승인된 외형 도면에 따라 개폐장치의 상간 간격, 접지 조건 및 유지보수 여유 공간을 확보해야 합니다.

선정 및 자주 묻는 질문

선택 가이드

• 5A~600A 피더에는 권선식 1차 모델을 사용하세요. 실제 운전 전류와 계량 범위에 따라 비율을 선택하십시오. 낮은 비율의 경우 단일 턴 버스바 구조보다 코일형 1차가 유리합니다.
• 2차 코어의 용도를 모두 명시하세요. 제공되는 조합은 0.2/0.5, 0.5/0.5, 0.2/10P 및 0.5/10P이며, 출력은 10VA~20VA입니다. 각 코어에 대해 정확도 등급과 부하(Burden)를 명확히 지정해야 합니다.
• 보호 등급 사양을 완전히 명시하세요. 자료상 ’10P’만 표기되어 있으나, 정확도 한계 계수(ALF)를 포함한 완전한 등급(예: 프로젝트 요구 10P20)을 명시하고, 계전기, 리드 및 단자 부하를 검증해야 합니다.
• 반폐쇄 구조를 고려하세요. 청결하고 건조하며 제어된 실내 공간에만 설치하고, 응축, 먼지, 오염, 환기 및 부분적으로 노출된 코어와 2차 부품의 접근성을 평가해야 합니다.
• 전기적·기계적 세부사항을 승인하세요. 12/42/75kV 절연, 부분방전 요구사항, 단시간 및 동적 전류, 상단 1차 단자 간격, 베이스 고정 방식, 측면 단자 접근성, 고도 및 상간 간격을 확인하십시오.

자주 묻는 질문

Q1: LQJ(C)-10은 왜 낮은 1차 전류에 적합한가요?

권선식 1차 구조는 다중 1차 턴을 제공하여, 단일 턴 관통형 CT가 부적합한 5A부터 시작하는 저전류비에서도 실용적인 변환과 정확도를 확보할 수 있습니다.

Q2: “반폐쇄”란 무엇을 의미하나요?

1차 권선과 2차 어셈블리 일부는 에폭시 수지로 주조되지만, 링 코어와 나머지 2차 부분은 완전히 밀봉되지 않습니다. 따라서 완전 밀폐형보다 환경 제어가 더욱 중요합니다.

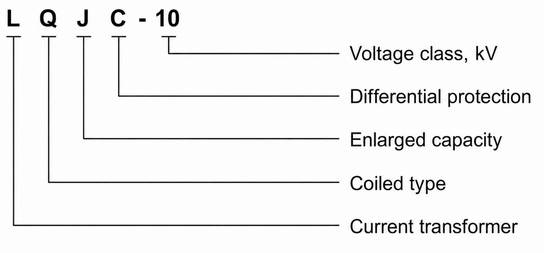

Q3: C 구성은 어떤 기능을 제공하나요?

표기된 명칭에서 C는 차동 보호 구성을 나타냅니다. 그러나 접미사만으로 여기자 특성이나 포화 성능이 정의되지 않으므로, 계전기 연구 결과와 실제 2차 특성을 반드시 확인해야 합니다.

Q4: 어떤 계측 및 보호 조합이 제공되나요?

문서에는 0.2/0.5 및 0.5/0.5 계측 조합과 더불어 0.2/10P 및 0.5/10P 계측/보호 조합이 비율 및 정격 출력에 따라 제공됩니다.

Q5: “10P”는 완전한 보호 사양인가요?

아닙니다. 완전한 IEC 보호 등급은 정확도 한계 계수(ALF)와 정격 부하(Burden)를 함께 명시해야 하며, 이 값들이 고장 시 계전기에 정확한 신호 공급 가능 여부를 결정합니다.

Q6: 반폐쇄형 CT는 어떤 환경에서 사용해야 하나요?

이상 응축, 중도 오염, 부식성 가스 및 도전성 먼지가 없는 실내 개폐장치에서 사용해야 합니다. 습기 많거나 해안가, 오염 지역에서는 환경 평가를 요청하거나 보다 밀폐된 대안을 고려해야 합니다.

Q7: 주문 전 반드시 확인해야 할 누락 데이터는 무엇인가요?

완전한 10P 등급, 비율별 부하, 단시간 열전류 및 지속 시간, 피크 동적 전류, 부분방전 한계, 치수 및 단자 배열을 확보해야 합니다. 1차 전류가 흐르는 동안 2차 회로를 분리할 때는 항상 단락 상태를 유지해야 합니다.

Frequently Asked Questions

Q1: 본 10kV 전류변성기를 11kV 시스템에 설치할 수 있나요?

네, 프로젝트 확인 후 사용 가능합니다. 10kV, 11kV, 12kV 중압 실내 개폐장치에 적용됩니다. 시스템 전압을 명시하여 공장에 문의 바랍니다.

Q2: 전력량 계측용으로는 어떤 정확도 등급을 선택해야 하나요?

계측용으로는 0.2 등급을 권장합니다. IEC 61869-2 표준을 준수하며 정격 출력 10~15VA를 지원합니다. 상세 등급 조합은 공장 확인이 필요합니다.

Q3: 정격 단시간 열전류 및 동적 전류 사양은 어떻게 되나요?

정격 단시간 열전류는 75~90 I1n, 동적 전류는 25~160 I1n으로 설계되었습니다. 1차 전류 범위에 따라 세부 값이 상이하므로 정확한 수치는 공장 확인이 필요합니다.

Q4: 진동 내성이 필요한 프로젝트용으로 맞춤 제작이 가능한가요?

네, 프로젝트 요구사항에 따라 진동 내성 개폐장치용으로 지정 가능합니다. 부식성 가스나 폭발성 매질 등 설치 환경 제한은 반드시 사전에 공유해 주셔야 합니다.

Q5: 해당 변성기는 어떤 국제 표준 인증을 준수하나요?

본 제품은 IEC 61869-1 및 IEC 61869-2 표준을 준수하여 제조됩니다. 특정 국가 또는 프로젝트 요구 규격에 대한 적합성 여부는 공장 측에 별도 문의가 필요합니다.

Q6: LQJ-10 에폭시 주조 전류변성기의 주요 적용 분야는 무엇인가요?

주로 10~12kV 중압 시스템의 실내 중압 개폐장치에 사용됩니다. 고도 1000m 이하, 주변 온도 -5°C에서 +40°C 환경을 만족하는 표준 조건에서 최적의 성능을 발휘합니다.
