Descripción general
El LQZJ-10 es un transformador de corriente monofásico para interior, tipo poste, totalmente encapsulado en resina epoxi, diseñado para sistemas de media tensión de 10 kV a 12 kV. Cuenta con devanado primario enrollado y está clasificado según la coordinación de aislamiento de clase IEC 12 kV, lo que lo hace adecuado para aplicaciones de 10 kV, 11 kV y 12 kV.
Este TC permite la medición de corriente, facturación de energía eléctrica, monitoreo de alimentadores y protección por relés en sistemas de CA de 50 Hz o 60 Hz. Cumple con las normas IEC 61869-1 e IEC 61869-2 y está diseñado para ofrecer un rendimiento fiable en celdas de media tensión con aislamiento al aire, gabinetes de medición y paneles de distribución.
Resumen de características nominales
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión | 10 kV, 11 kV, 12 kV |
| Tensión más elevada para el material | 12 kV |
| Nivel nominal de aislamiento | 12/42/75 kV |
| Frecuencia nominal | 50 Hz / 60 Hz |
| Corriente secundaria nominal | 5 A o 1 A |
| Estructura primaria | Tipo enrollado |
| Material de aislamiento | Resina epoxi moldeada |
| Aplicación | Medición, facturación, protección, monitoreo |
| Instalación | Celdas y paneles para interior |
| Normas | IEC 61869-1, IEC 61869-2 |
Designación del modelo
- L: Transformador de corriente
- Q: Tipo enrollado / estructura primaria con devanado en espiral
- Z: Aislamiento en resina moldeada
- J: Tipo reforzado / configuración de diseño mejorada
- 10: Identificación de clase de tensión; aplicable a sistemas de 10 kV y coordinación de aislamiento de clase IEC 12 kV para proyectos de 10 kV, 11 kV y 12 kV
Construcción

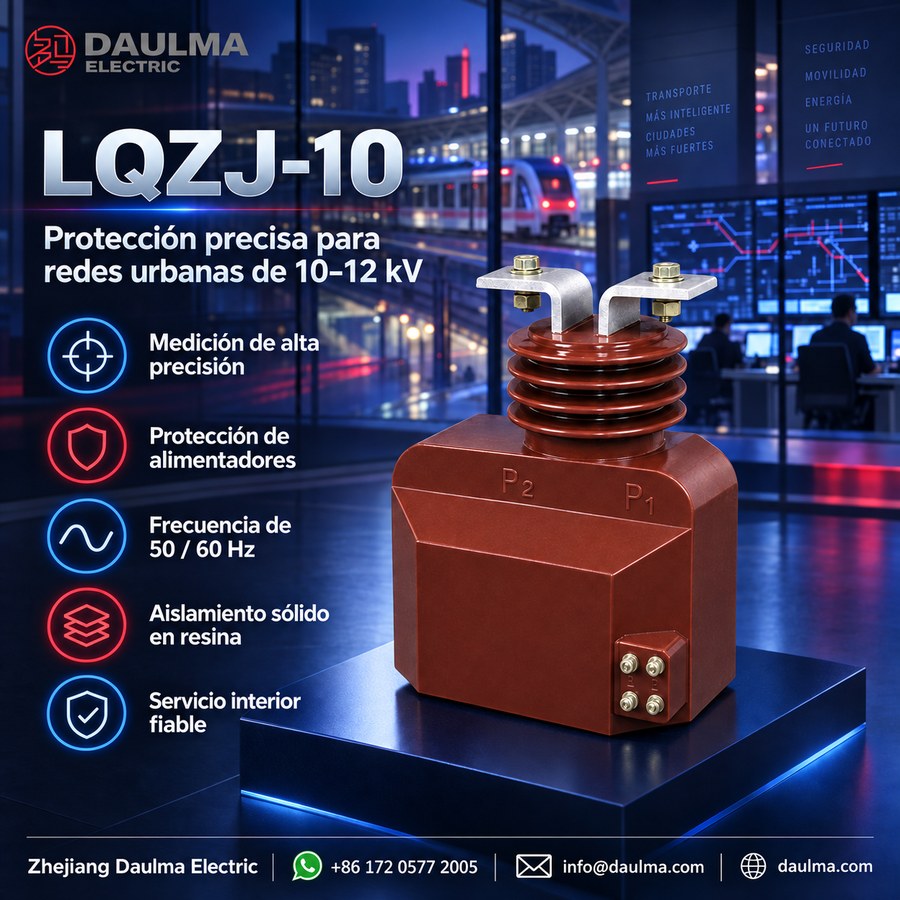

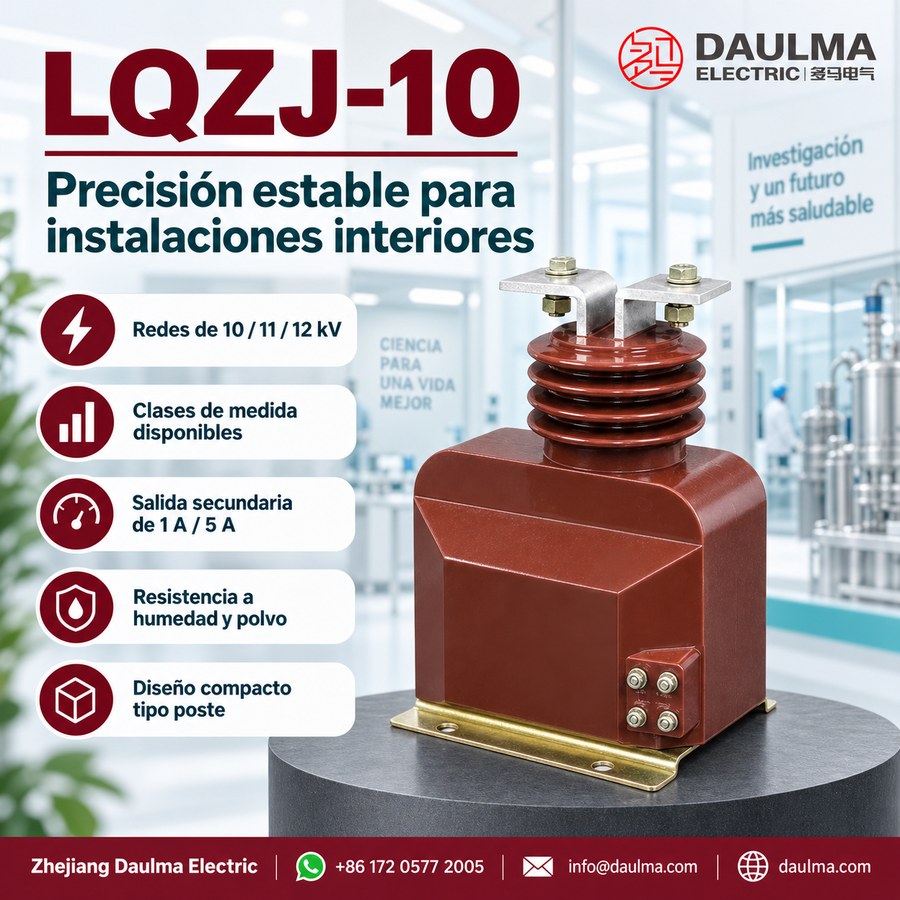

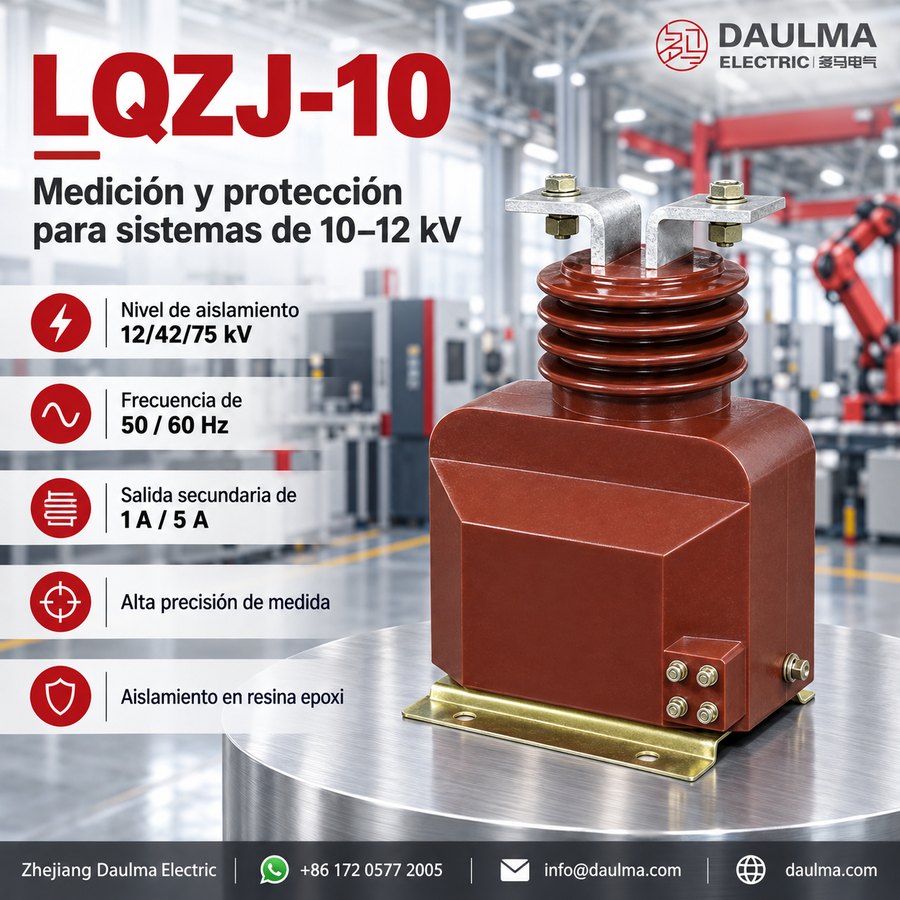

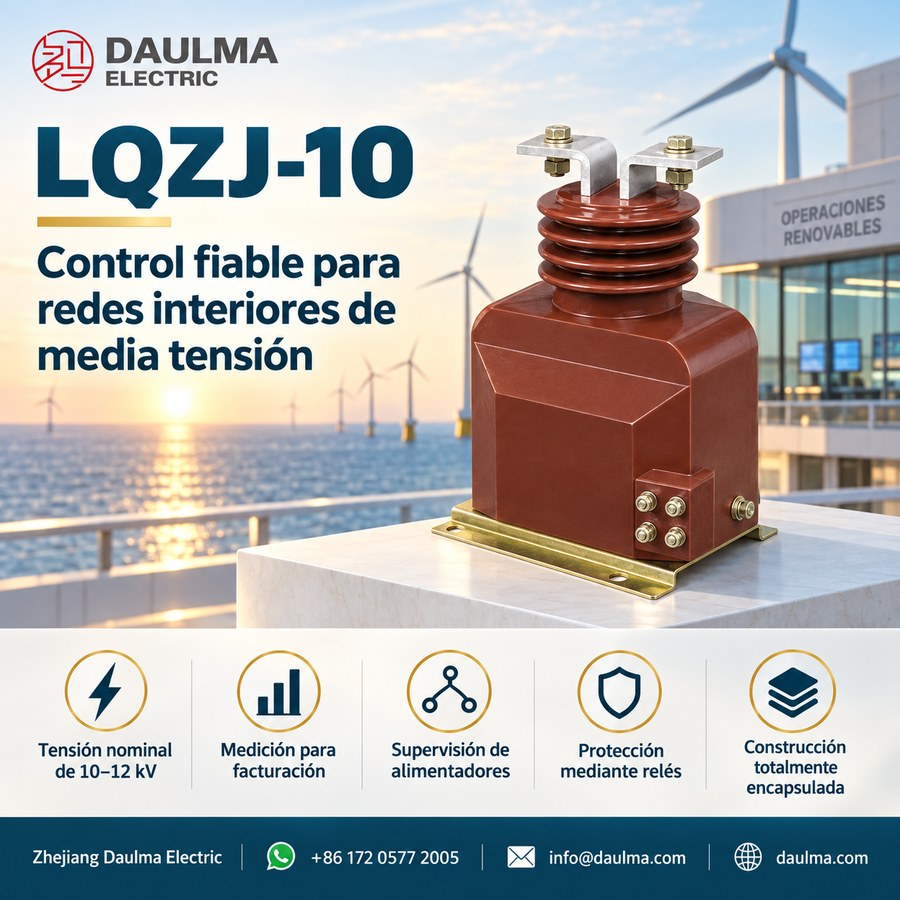

El LQZJ-10 presenta una estructura tipo poste totalmente encapsulada, con el devanado primario enrollado, el devanado secundario y el núcleo magnético completamente embebidos en resina epoxi. Esta construcción en resina moldeada proporciona alta resistencia dieléctrica, excelente resistencia a la humedad y sólido desempeño frente a la contaminación. Su cuerpo compacto y ligero permite una instalación flexible en celdas de media tensión para interior, paneles de medición y gabinetes de distribución. Todas las partes activas están selladas dentro de la matriz de resina, garantizando fiabilidad a largo plazo y mantenimiento mínimo en entornos interiores estándar.
Parámetros técnicos
Condiciones de servicio
- Ubicación de instalación: celdas de media tensión para interior
- Tensión del sistema: clase 10 kV, 11 kV o 12 kV
- Frecuencia nominal: 50 Hz / 60 Hz
- Nivel nominal de aislamiento: 12/42/75 kV
- Altitud: no superior a 1000 m en condiciones normales de servicio, salvo especificación contraria
- Temperatura ambiente: -5 °C a +40 °C
- Entorno de instalación: debe estar libre de vibraciones severas, gases corrosivos, atmósferas explosivas, contaminación intensa y condensación anormal.
Parámetros técnicos
El LQZJ-10 es un transformador de corriente tipo enrollado con aislamiento en resina epoxi, diseñado para sistemas de media tensión de 10 kV a 12 kV. Cuenta con aislamiento en resina moldeada, opera en un rango de temperatura ambiente de -5 °C a +40 °C y es adecuado para instalaciones hasta 1000 m de altitud. Cumple con las normas IEC 61869-1/-2, admite corrientes primarias de 5 A a 600 A y ofrece salidas secundarias y clases de exactitud configurables para aplicaciones de medición y protección.
| Corriente primaria nominal (A) |
Combinación de clases de exactitud |
Potencia nominal (VA) | Corriente térmica nominal de corta duración (kA) |
Corriente dinámica nominal (kA) |
||
|---|---|---|---|---|---|---|
| 0,2 | 0,5 | 5P10 | ||||
| 50, 75 | 0,2/5P10 0,5/5P10 |
10 | 10 | 10 | 6 | 15 |
| 100 | 15 | 37,5 | ||||
| 150 | 20,5 | 56 | ||||
| 200~400 | 30 | 75 | ||||
| 600~1200 | 15 | 15 | 15 | 48 | 120 | |
Instalación y cableado
Diagrama de instalación
El transformador de corriente LQZJ-10 está diseñado para montaje seguro dentro de conjuntos de celdas para interior. La instalación debe seguir el plano dimensional aprobado para garantizar la orientación correcta de los terminales primarios, la accesibilidad de los terminales secundarios y el cumplimiento de las distancias eléctricas y soportes mecánicos requeridos.
Selección y preguntas frecuentes
Guía de selección
- Seleccione el LQZJ-10 cuando se requiera una estructura tipo poste totalmente encapsulada. A diferencia de un TC semienclaustrado, sus devanados primario y secundario, así como su núcleo, están encapsulados; verifique igualmente las condiciones de contaminación, condensación y altitud.
- Elija la relación primaria entre 5 A y 600 A según el perfil real de carga. El primario enrollado es especialmente adecuado para relaciones de baja corriente, mientras que la elección entre secundario de 1 A o 5 A debe considerar la longitud de los conductores y el equipo conectado.
- Defina tanto las funciones como las salidas de cada núcleo. Las opciones incluyen 0,2/0,5; 0,5/0,5; 0,2/10P y 0,5/10P. Especifique la clase de exactitud, la potencia nominal y la asignación de bornes de cada devanado.
- Complete la especificación de protección y resuelva las diferencias de potencia. La designación “10P” requiere un factor límite de exactitud, y los datos generales de 10/15 VA frente a la fila de alta corriente de 15/20 VA exigen confirmación específica según la relación.
- Confirme los datos de falla, dieléctricos y dimensionales. Obtenga las corrientes térmica y dinámica de corta duración, el límite de descarga parcial, el aislamiento de 12/42/75 kV, la separación entre terminales primarios, la fijación en la base y la holgura de la tapa secundaria.
Preguntas Frecuentes
Q1: ¿Puede instalarse este transformador de corriente de 10 kV en redes de 11 kV?
Sí, sujeto a confirmación del proyecto. El modelo LQZJ-10 soporta clases de tensión de 10, 11 y 12 kV. Especifique el voltaje del sistema para verificación en fábrica.
Q2: ¿Cómo debe ser el entorno de instalación para el transformador LQZJ-10?
Debe ubicarse en celdas de media tensión para interior, libre de vibraciones severas y gases corrosivos. La altitud no debe superar los 1000 m. Contacte para validar las condiciones específicas de su sitio.
Q3: ¿Qué clases de exactitud admite para aplicaciones de medición y protección?
Admite clases de exactitud configurables según la norma IEC 61869-2. Las combinaciones se ajustan a sus necesidades de medición y protección. Esta flexibilidad optimiza el rendimiento general del sistema.
Q4: ¿Son configurables las salidas secundarias y la potencia nominal en VA?
Sí, ambas son totalmente configurables según su aplicación. El rango de corriente primaria abarca desde 5 A hasta 600 A. Envíe su requerimiento técnico para confirmar la potencia nominal en VA.
Q5: ¿Por qué se utiliza resina epoxi moldeada en este transformador?
Se utiliza para garantizar un nivel nominal de aislamiento de 12/42/75 kV y operar entre -5 °C y +40 °C. Cumple estrictamente con las normas IEC 61869-1/-2. Consulte los certificados de fábrica al realizar su pedido.
Q6: ¿Cuándo es recomendable seleccionar el modelo LQZJ-10 para media tensión?
Es ideal para aplicaciones de medición y protección en sistemas de 10 a 12 kV. Su diseño encapsulado asegura fiabilidad en tableros interiores. El aislamiento en resina previene fallos por condensación.
