Thông số kỹ thuật

Điều kiện vận hành

• Vị trí lắp đặt: tủ đóng cắt trung thế trong nhà
• Điện áp hệ thống: cấp 10kV, 11kV hoặc 12kV
• Tần số định mức: 50Hz / 60Hz
• Cấp cách điện định mức: 12/42/75kV
• Độ cao: không quá 1000m trong điều kiện vận hành tiêu chuẩn, trừ khi có quy định khác
• Nhiệt độ môi trường: -5°C đến +40°C
• Môi trường lắp đặt: phải không có rung động mạnh, khí ăn mòn, môi trường dễ nổ, ô nhiễm nặng và ngưng tụ hơi ẩm bất thường.

Thông số kỹ thuật

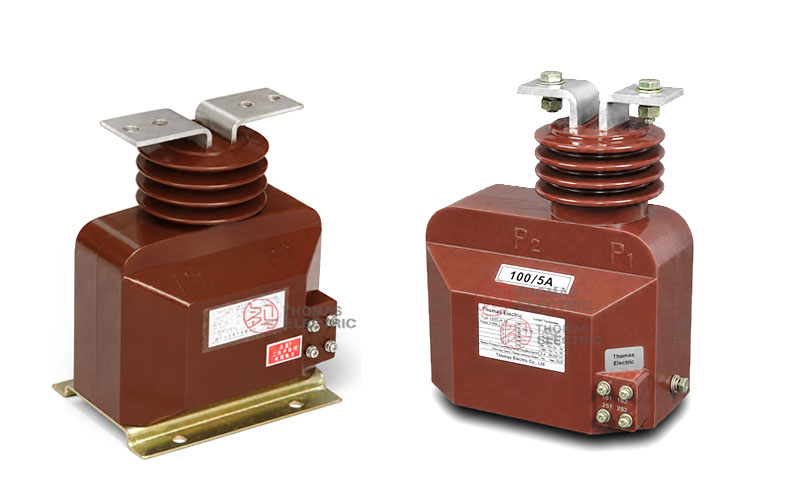

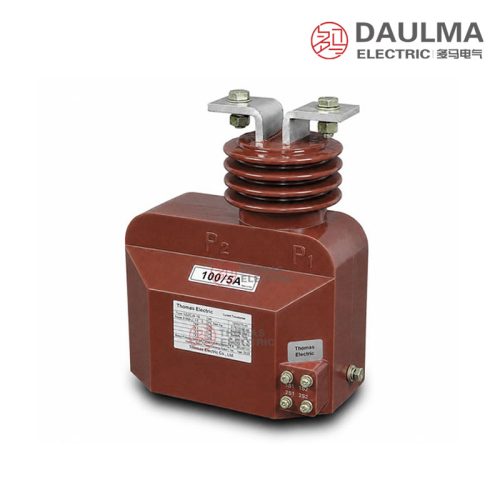

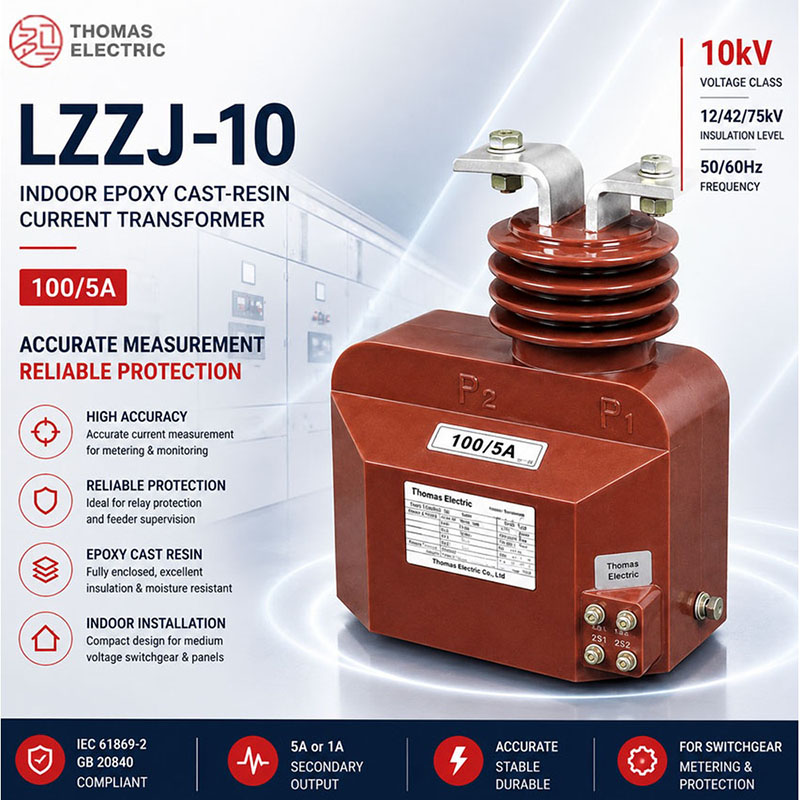

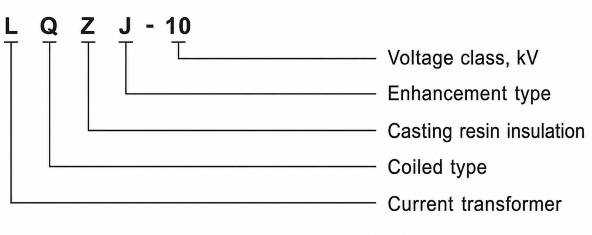

LQZJ-10 là máy biến dòng kiểu quấn, cách điện bằng nhựa epoxy đúc, được thiết kế cho hệ thống trung thế 10kV–12kV. Thiết bị sử dụng cách điện nhựa đúc, hoạt động trong dải nhiệt độ môi trường từ -5°C đến +40°C và phù hợp cho lắp đặt ở độ cao tới 1000m. Tuân thủ tiêu chuẩn IEC 61869-1/-2, thiết bị hỗ trợ dòng sơ cấp từ 5A đến 600A với đầu ra thứ cấp và cấp chính xác có thể cấu hình cho cả ứng dụng đo đếm và bảo vệ.

Lắp đặt và đấu dây

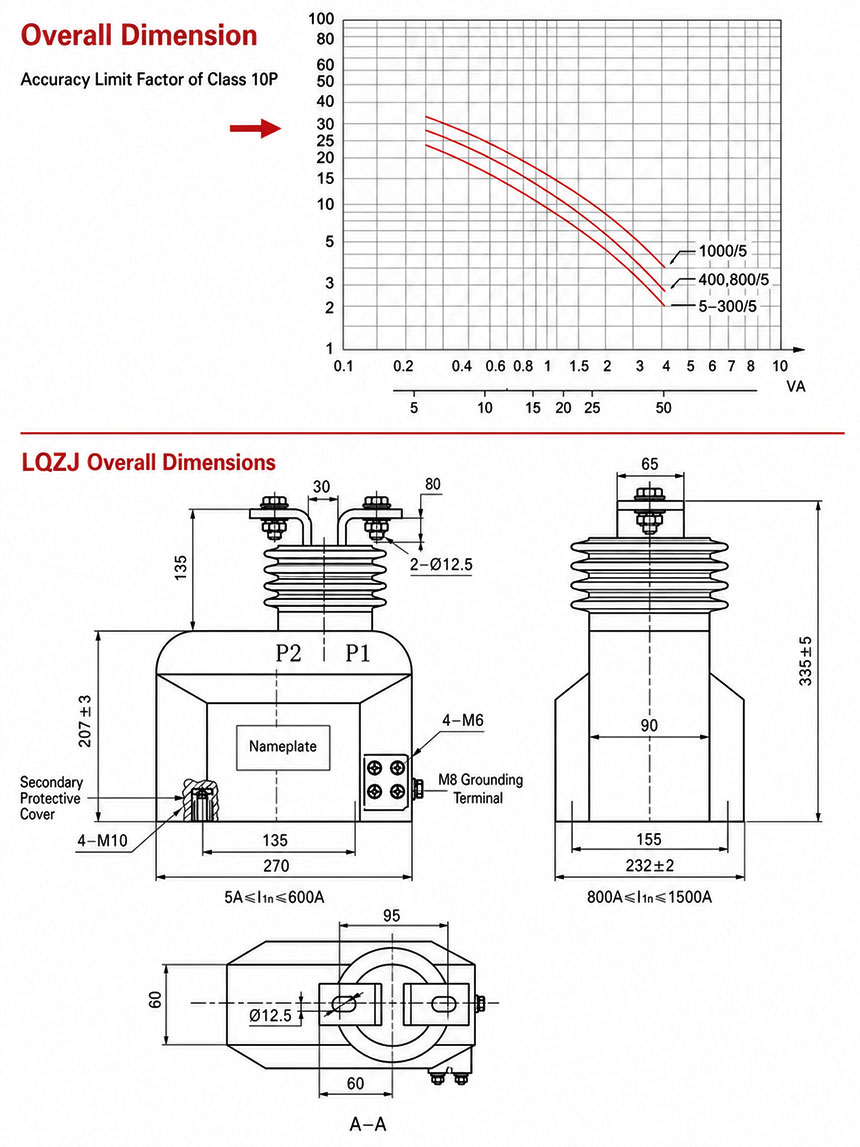

Sơ đồ lắp đặt

Máy biến dòng LQZJ-10 được thiết kế để lắp đặt chắc chắn trong các cụm tủ điện trong nhà. Việc lắp đặt phải tuân theo bản vẽ tổng thể đã được phê duyệt nhằm đảm bảo đúng hướng đầu cực sơ cấp, khả năng tiếp cận đầu cực thứ cấp và tuân thủ khoảng cách cách điện cũng như độ vững chắc cơ học yêu cầu.

Lựa chọn và câu hỏi thường gặp

Hướng dẫn lựa chọn

• Chọn LQZJ-10 khi yêu cầu kết cấu kiểu trụ kín hoàn toàn. Khác với máy biến dòng bán kín, cuộn sơ cấp, cuộn thứ cấp và lõi từ của LQZJ-10 đều được đúc kín; tuy nhiên vẫn cần xác nhận điều kiện về mức độ ô nhiễm, ngưng tụ hơi ẩm và độ cao so với mực nước biển.
• Chọn tỷ số sơ cấp từ 5A đến 600A dựa trên đặc tính tải thực tế. Cuộn sơ cấp dạng quấn đặc biệt phù hợp với các tỷ số dòng điện thấp, trong khi việc chọn dòng thứ cấp 1A hoặc 5A nên căn cứ vào chiều dài dây dẫn và thiết bị đấu nối.
• Xác định rõ chức năng và công suất đầu ra của từng lõi. Các tùy chọn bao gồm 0,2/0,5; 0,5/0,5; 0,2/10P và 0,5/10P. Cần nêu rõ cấp chính xác, công suất định mức và cách bố trí đầu cuối cho từng cuộn dây.
• Hoàn thiện thông số bảo vệ và giải quyết sự khác biệt về công suất đầu ra. “10P” yêu cầu hệ số giới hạn chính xác, và dữ liệu chung 10/15VA trên trang này so với hàng dữ liệu dòng lớn 15/20VA cần được xác nhận cụ thể theo từng tỷ số.
• Xác nhận dữ liệu về sự cố, điện môi và kích thước. Yêu cầu các thông số chịu nhiệt ngắn hạn, chịu lực động, giới hạn phóng điện cục bộ, cấp cách điện 12/42/75kV, khoảng cách giữa các đầu cực sơ cấp, vị trí lắp đặt đế và khoảng hở cho nắp che đầu cuối thứ cấp.

Câu hỏi thường gặp

H1: LQZJ-10 khác gì so với LQJ(C)-10 bán kín?

LQZJ-10 là máy biến dòng kiểu trụ kín hoàn toàn với các thành phần từ và cuộn dây được bao bọc trong nhựa epoxy. Trong khi đó, LQJ(C)-10 để lộ một phần lõi từ và cụm thứ cấp bên ngoài khối đúc.

H2: Tại sao nên dùng máy biến dòng có cuộn sơ cấp quấn?

Nhiều vòng dây sơ cấp giúp thực hiện các tỷ số dòng điện thấp — từ 5A trở lên — một cách khả thi đồng thời duy trì độ chính xác biến đổi yêu cầu, rất hữu ích cho các mạch phụ và mạch ít tải.

H3: Thiết bị có thể vừa đo đếm vừa bảo vệ cùng lúc không?

Có, khi đặt hàng với các lõi riêng biệt cho đo lường và bảo vệ (10P), ví dụ như 0,2/10P hoặc 0,5/10P. Cần chỉ định rõ trở kháng tải và cách phân bổ đầu cuối cho từng lõi.

H4: Có sẵn công suất đầu ra 20VA không?

Dòng chọn lọc 500A–600A đề cập đến 15/20VA, mặc dù dữ liệu chung ghi 10VA/15VA. Hãy coi 20VA là cấu hình cần xác nhận bằng văn bản cho tỷ số, cấp chính xác và cuộn dây cụ thể.

H5: Chỉ ghi “10P” đã đủ để chọn lõi bảo vệ chưa?

Chưa đủ. Cần chỉ định rõ hệ số giới hạn chính xác và trở kháng tải định mức, sau đó kiểm tra rằng tổng trở kháng của rơle, cáp và đầu nối nằm trong giới hạn cho phép tại bội số dòng sự cố yêu cầu.

H6: Kết cấu kín hoàn toàn có khiến máy biến dòng phù hợp lắp ngoài trời không?

Không. Sản phẩm được thiết kế chỉ cho lắp đặt trong nhà. Ứng dụng ngoài trời, nơi có ngưng tụ mạnh, ven biển hoặc ô nhiễm nặng cần thiết kế được chứng nhận riêng và xác nhận điều kiện môi trường.

H7: Cần những tài liệu gì để phê duyệt cuối cùng?

Yêu cầu bản vẽ tổng thể đã được phê duyệt, sơ đồ cuộn dây và đầu cuối, lịch trình nhãn mác, yêu cầu phóng điện cục bộ, dữ liệu thử nghiệm điện môi, và các thông số chịu đựng ngắn hạn và lực động đã được chứng nhận. Tuyệt đối không để hở mạch thứ cấp khi mạch sơ cấp đang có dòng điện.

Frequently Asked Questions

Q1: Có thể lắp máy biến dòng LQZJ-10 cho hệ thống 11kV không?

Có, thiết bị hỗ trợ điện áp hệ thống 10kV, 11kV và 12kV. Cấp cách điện định mức là 12/42/75kV. Vui lòng xác nhận điện áp hệ thống cụ thể khi đặt hàng.

Q2: Cấp chính xác nào phù hợp cho ứng dụng đo đếm thương mại?

Chọn cấp chính xác 0,2 cho đo đếm thương mại. Thiết bị đáp ứng tiêu chuẩn IEC 61869-1/-2 với dòng sơ cấp từ 5A đến 600A. Liên hệ nhà máy để cấu hình tỷ số biến dòng.

Q3: Thông số môi trường lắp đặt của máy biến dòng này là gì?

Thiết kế dành cho tủ đóng cắt trung thế trong nhà. Nhiệt độ môi trường từ -5°C đến +40°C và độ cao không quá 1000m. Cần tránh môi trường có khí ăn mòn hoặc rung động mạnh.

Q4: Khi nào cần yêu cầu chứng chỉ thử nghiệm xuất xưởng từ nhà máy?

Chứng chỉ FAT được cung cấp cho mọi đơn hàng tuân thủ IEC 61869-1/-2. Việc xác nhận hồ sơ năng lực nhà máy là bắt buộc trước khi sản xuất. Vui lòng yêu cầu biểu mẫu chứng chỉ trong hợp đồng.

Q5: Tại sao nên chọn cấp bảo vệ 5P10 cho rơ le trung thế?

Cấp 5P10 giới hạn sai số 5% ở dòng bão hòa gấp 10 lần, đảm bảo rơ le hoạt động chính xác khi có sự cố. Tổ hợp 0,2/5P10 hoặc 0,5/5P10 đã được tích hợp sẵn. Cần đối chiếu dòng ngắn hạn với hồ sơ thiết kế.

Q6: Làm thế nào để nhận catalogue chi tiết cho dự án trung thế?

Sản phẩm chuyên dụng cho tủ điện trung thế như RMU và tủ đóng cắt. Cấu trúc đúc nhựa epoxy cách điện tốt, phù hợp cho trạm biến áp phân phối. Vui lòng liên hệ trực tiếp để nhận tài liệu kỹ thuật.
