نظرة عامة
يُعد محولا الجهد JDJJ2-35 وJDJJF2-35L محولاً أحادي الطور مغموراً بالزيت بجهد 35 كيلوفولت، مصممًا لأنظمة الطاقة ذات الجهد العالي التي تتطلب قياس جهد موثوقًا وأداءً حراريًا متميزًا. تم تزويده بخصائص محسّنة لمقاومة التلوث، ويُمكنه العمل بشكل مستمر في البيئات القاسية من -40°م إلى +40°م. يضمن نظام العزل المغمور بالزيت تبديدًا استثنائيًا للحرارة، مما يدعم التطبيقات ذات الأحمال الثقيلة بقدرة حرارية قصوى تصل إلى 800 فولت أمبير.
يوفر هذا الموديل تكوينات مرنة: حيث يقدم محول JDJJ2-35 تحويل جهد قياسي (35/√3 : 0.1/√3 : 0.1/3 كيلوفولت)، بينما يضيف محول JDJJF2-35L لفًّا إضافيًا لجهد الباقي (35/√3 : 0.1/√3 : 0.1/√3 : 0.1/3 كيلوفولت) لكشف الأعطال الأرضية ومراقبة النقطة المحايدة. يتوافق كلا الموديلين مع المعيارين GB20840.3-2013 وIEC61869-3:2011.
ملخص المواصفات الرئيسية
| المعامل | القيمة |
|---|---|
| جهد النظام | 35 كيلوفولت |
| مستوى العزل | 40.5/80/185 كيلوفولت |
| نسبة جهد الابتدائي | 35/√3 كيلوفولت |
| جهود الثانوي | 0.1/√3 كيلوفولت، 0.1/3 كيلوفولت (اللف الباقي اختياري) |
| فئات الدقة | 0.2، 0.5، 1.0، 3P |
| القدرة الحرارية القصوى (JDJJ2-35) | 800 فولت أمبير |
| القدرة الحرارية القصوى (JDJJF2-35L) | 600 فولت أمبير |
| التردد | 50 هرتز أو 60 هرتز |
| تكوين الطور | أحادي الطور |
| مدى درجة حرارة المحيط | -40°م إلى +40°م |

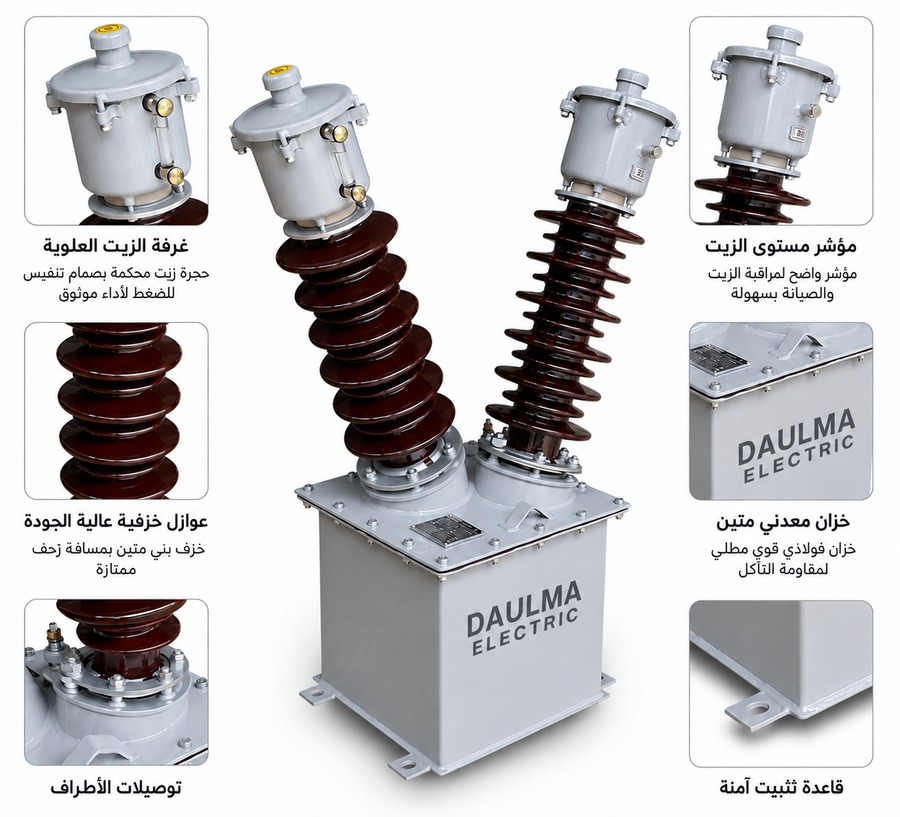

البناء
يتميز محولا JDJJ2-35 وJDJJF2-35L بخزان مغلق بالكامل مغمور بالزيت، يمنع تقدّم الزيت عبر تقليل التعرّض للهواء والرطوبة والملوّثات. يعزز هذا التصميم المختوم سلامة العزل الكهربائي ويمدّد عمر الخدمة لأكثر من 30 عامًا مع الصيانة المناسبة. وتقوم الدورة الطبيعية للزيت بنقل الحرارة بكفاءة من القلب واللفات إلى جدران الخزان، مما يتيح التشغيل المستمر تحت أحمال حرارية عالية.
تم تصنيع المحول للاستخدام الخارجي، وهو يتحمل درجات الحرارة القصوى والرطوبة والتلوث الصناعي. تضمن البواجل ذات الجهد العالي المزوّدة ببراغٍ من نوع M10 وصندوق طرفيات ثانوية مثبت في الأسفل (5 أو 7 طرفيات حسب الموديل) توصيلات ثانوية آمنة ومحصّنة. ويتوافق البناء المتين مع المعايير الدولية الصارمة للموثوقية في شبكات النقل والتوزيع.
المعطيات التقنية
ظروف التشغيل
- موقع التركيب: المحطات الفرعية الخارجية، محطات التبديل، شبكات النقل
- درجة حرارة المحيط: -40°م إلى +40°م
- الارتفاع: ≤ 1000 م (قياسي)
- التردد: 50 هرتز أو 60 هرتز
- تكوين الطور: أحادي الطور (ثلاث وحدات لأنظمة ثلاثية الأطوار)
- متطلبات الصيانة: اختبار دوري للزيت وفحص الختم
البيانات الفنية
| الموديل | نسبة الجهد المقنن (كيلوفولت) |
فئة الدقة والقدرة المقننة (فولت أمبير) |
القدرة الحرارية القصوى (فولت أمبير) |
مستوى العزل (كيلوفولت) |
|---|---|---|---|---|
| JDJJ2-35 (قياسي) |
35/√3 : 0.1/√3 : 0.1/3 | 0.2/3P: 50/100 0.5/3P: 150/100 1.0/3P: 200/100 |
800 | 40.5/80/185 |
| JDJJF2-35L (مع لف باقي) |
35/√3 : 0.1/√3 : 0.1/√3 : 0.1/3 | 0.2/0.5/3P: 20/30/100 | 600 | 40.5/80/185 |
التركيب والتوصيلات
مخطط التركيب
يضمن التركيب الصحيح السلامة والأداء والعمر الطويل. يجب تركيب المحول على أساس خرساني مستوٍ مع تأريض مناسب ومسافات أمان كافية. يتم توصيل الأطراف الابتدائية بنظام 35 كيلوفولت، بينما ترتبط الأطراف الثانوية بأجهزة القياس أو الحماية عبر كابلات محمية. يجب التحقق من القطبية وتسلسل الأطوار أثناء التوصيل.

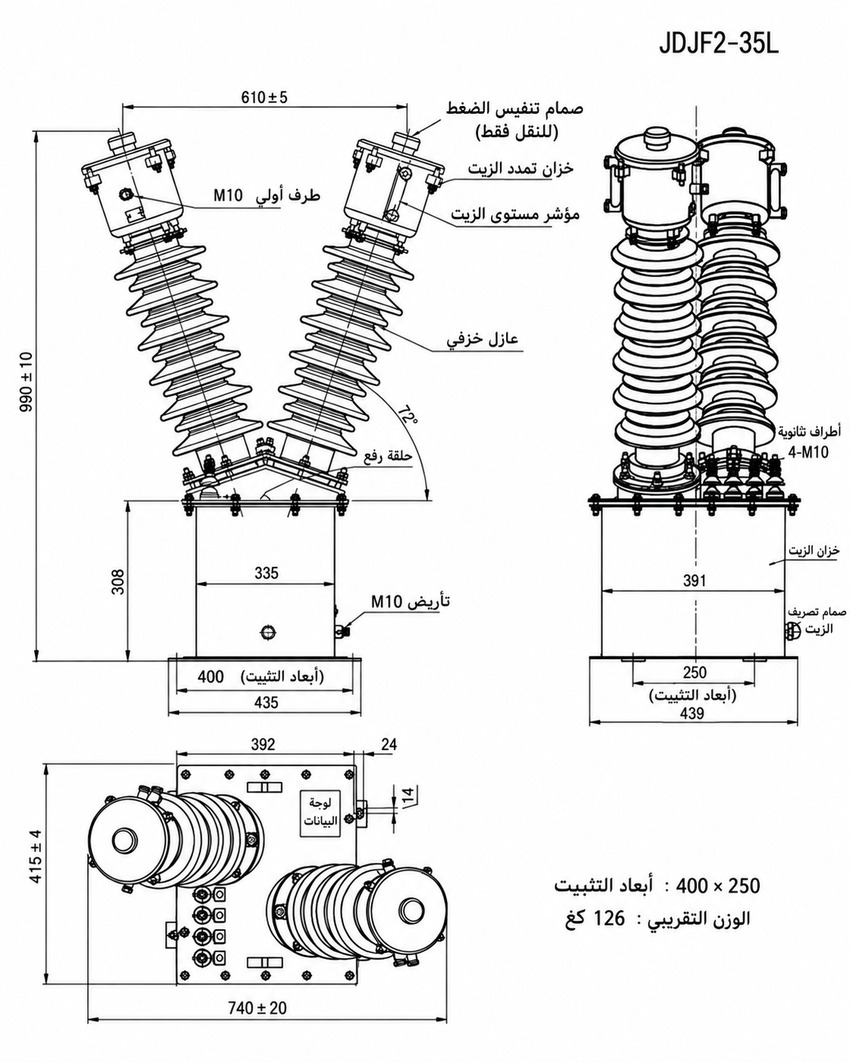

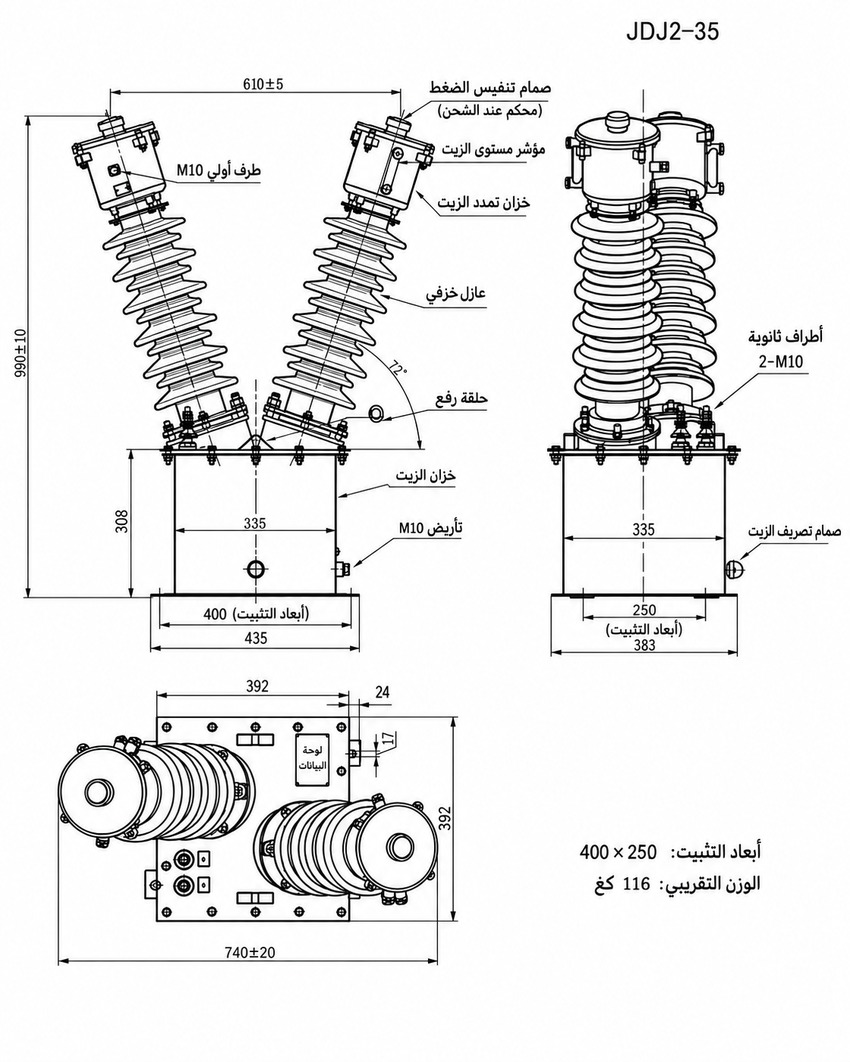

الأبعاد الخارجية
| الموديل | الارتفاع (مم) | عرض القاعدة (مم) | الوزن (كغ) | أبعاد التثبيت (مم) | الأطراف الثانوية |
|---|---|---|---|---|---|
| JDJJ2-35 | 1055 ± 5 | 435 | 103 | 400 × 250 | 5-M10 |
| JDJJF2-35L | 1055 ± 5 | 435 | 110 | 400 × 250 | 7-M10 |

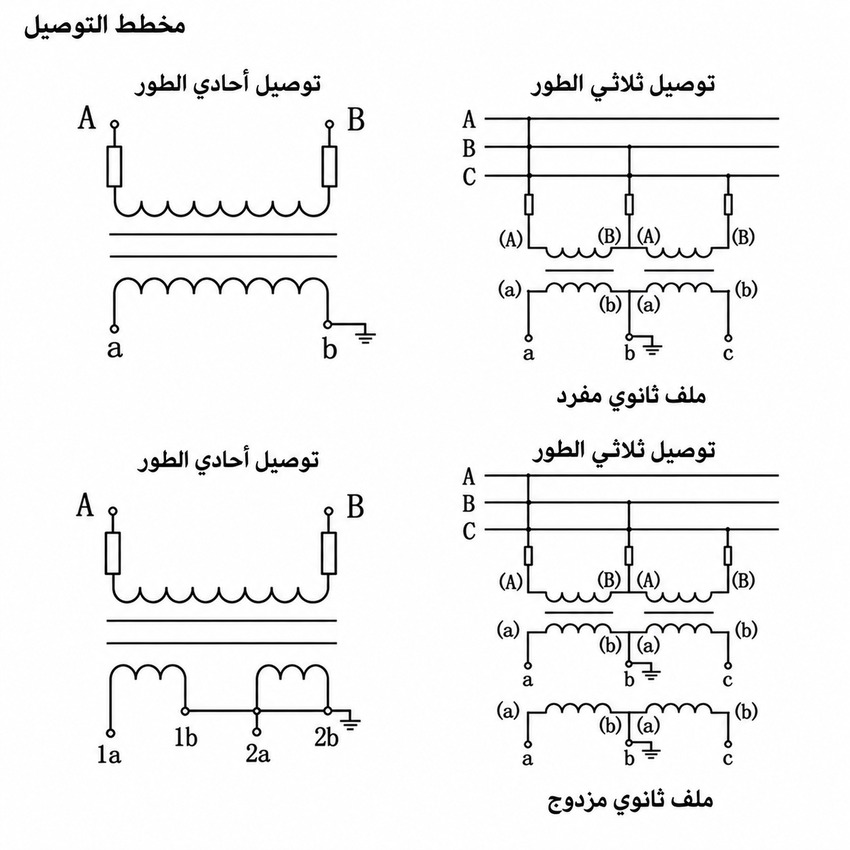

مخطط التوصيل
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر JDJJ2-35 لقياس الجهد القياسي بسعة حرارية 800 فولت أمبير؛ واختر JDJJF2-35L إذا كانت هناك حاجة لكشف الأعطال الأرضية.
- استخدم فئة الدقة 0.2 لقياس الفواتير، و0.5 للمراقبة، و1.0 للقياس العام، و3P لدوائر الحماية.
- تأكد من أن الحمل المتصل (عدادات، مرحلات) لا يتجاوز القدرة المصنّفة لفئة الدقة المختارة.
- تحقق من تطابق درجة حرارة المحيط (-40°م إلى +40°م) والارتفاع (≤1000 م) مع ظروف موقعك.
- تأكد من أن برنامج الصيانة يتضمن اختبار الزيت دوريًا—الوحدات المغمورة بالزيت ليست خالية من الصيانة.
- للحمل الحراري العالي أو التشغيل المستمر تحت أحمال ثقيلة، يوفّر التصميم المغمور بالزيت أداءً أفضل من البدائل المصنوعة من الإيبوكسي.
الأسئلة الشائعة
Q1: متى نختار موديل JDJJF2-35L بدلاً من JDJJ2-35 القياسي؟
يُختار JDJJF2-35L عند الحاجة إلى لف باقي لكشف أرضية العطل. يوفر الموديلين نفس مستوى العزل 40.5 كيلوفولت. يرجى تحديد متطلبات الحماية عند الطلب.
Q2: هل يمكن تركيب محول الجهد 35 كيلوفولت في المناطق الباردة جداً؟
نعم، مصمم للتركيب الخارجي ويتحمل درجات حرارة محيط من -40°م إلى +40°م. يعمل بكفاءة حتى ارتفاع 1000 متر. يرجى تأكيد ظروف الموقع المحددة للموافقة النهائية.
Q3: ما هي القدرة الحرارية القصوى لمحول JDJJ2-35 القياسي؟
تبلغ القدرة الحرارية القصوى المستمرة 800 فولت أمبير لموديل JDJJ2-35. بينما تصل إلى 600 فولت أمبير لموديل JDJJF2-35L. يجب التأكد من أن الحمل الفعلي لا يتجاوز هذه الحدود.
Q4: هل تتوفر فئات دقة وقدرات مقننة مخصصة لهذا المحول؟
نعم، المواصفات المخصصة متوفرة باتفاق متبادل. يمكن تعديل نسب التحويل وفئات الدقة حسب متطلبات المشروع. تواصل مع المبيعات للحصول على عرض فني مخصص.
Q5: ما هي متطلبات الصيانة الدورية لمحول الجهد المملوء بالزيت؟
يتطلب المحول اختبار دوري لجودة العزل وفحص دوري للختم لمنع تسرب الزيت. لا توجد متطلبات صيانة معقدة أخرى. يرجى الاطلاع على دليل التشغيل المرفق عند الاستلام.
Q6: أين تُستخدم محولات الجهد أحادية الطور بجهد 35 كيلوفولت؟
تُستخدم بشكل أساسي في المحطات الفرعية الخارجية ومحطات التبديل وشبكات النقل. يتم تركيب ثلاث وحدات معاً لتشكيل نظام ثلاثي الأطوار. تواصل معنا لتأكيد ملاءمتها لمشروعك.
