Обзор
JDJJ2-35/JDJJF2-35L — это наружный масляный однофазный трансформатор напряжения класса 35 кВ, разработанный для высоковольтных энергосистем, требующих надежного измерения напряжения и превосходного теплового режима. Благодаря улучшенной защите от загрязнений он обеспечивает непрерывную работу в суровых условиях при температуре от -40 °C до +40 °C. Масляная изоляция гарантирует отличное рассеивание тепла, поддерживая работу с повышенной нагрузкой с предельной тепловой мощностью до 800 В·А.
Серия предлагает гибкие конфигурации: JDJJ2-35 обеспечивает стандартное преобразование (35/√3 : 0.1/√3 : 0.1/3 кВ), а JDJJF2-35L дополнительно оснащен обмоткой остаточного напряжения (35/√3 : 0.1/√3 : 0.1/√3 : 0.1/3 кВ) для контроля замыканий на землю и мониторинга нейтрали. Обе модели соответствуют стандартам GB20840.3-2013 и IEC61869-3:2011.
Ключевые параметры
| Параметр | Значение |
|---|---|
| Номинальное напряжение сети | 35 кВ |
| Уровень изоляции | 40.5/80/185 кВ |
| Номинальное первичное напряжение | 35/√3 кВ |
| Вторичные напряжения | 0.1/√3 кВ, 0.1/3 кВ (остаточная обмотка — опционально) |
| Классы точности | 0.2, 0.5, 1.0, 3P |
| Предельная тепловая мощность (JDJJ2-35) | 800 В·А |
| Предельная тепловая мощность (JDJJF2-35L) | 600 В·А |
| Частота | 50 Гц или 60 Гц |
| Конфигурация фаз | Однофазный |
| Диапазон температуры окружающей среды | -40 °C до +40 °C |

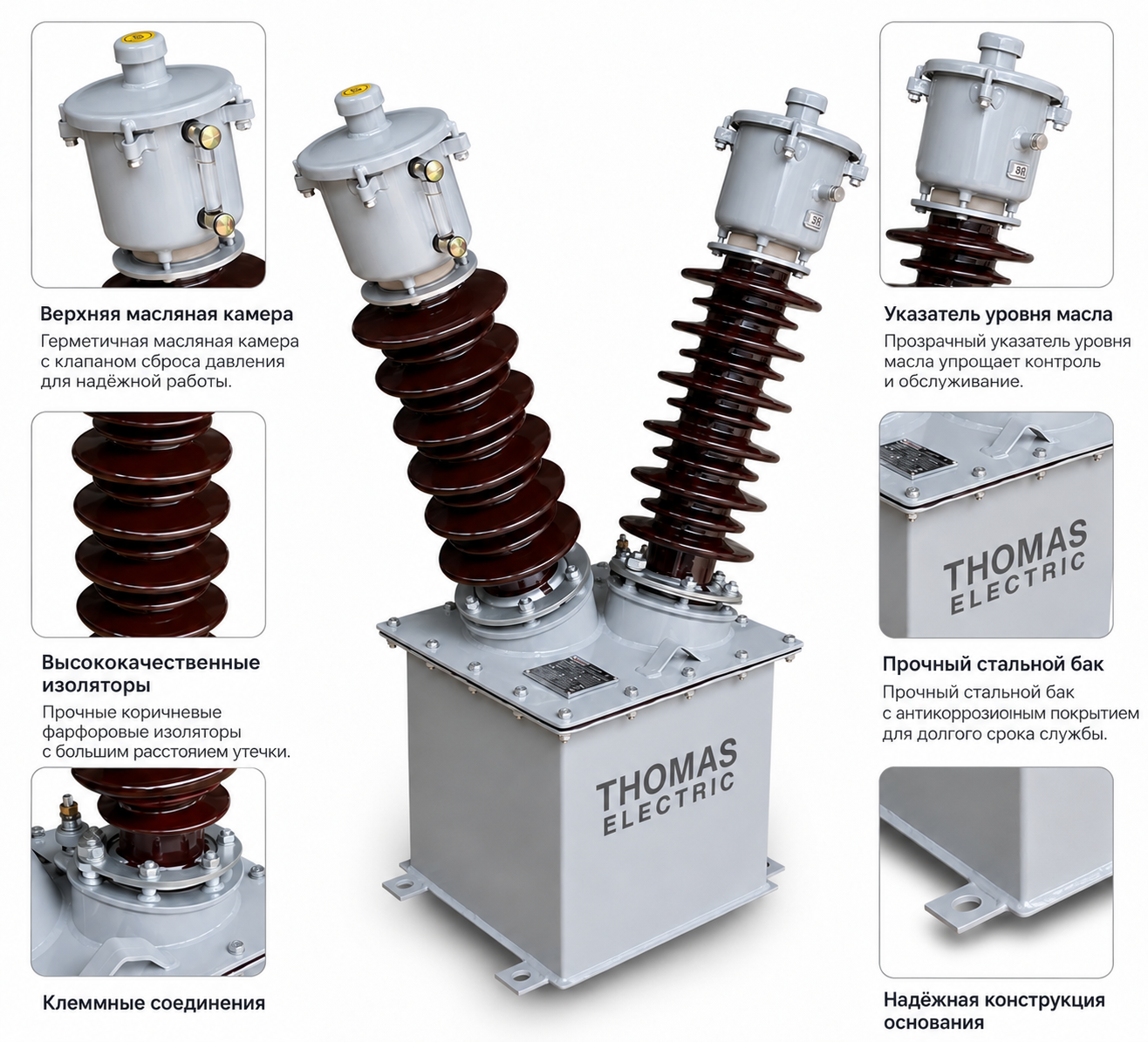

Конструкция
JDJJ2-35/JDJJF2-35L выполнен в полностью герметичном масляном баке, который минимизирует контакт масла с воздухом, влагой и загрязнениями, замедляя его старение. Такая конструкция повышает диэлектрическую прочность и обеспечивает срок службы свыше 30 лет при правильном техническом обслуживании. Естественная циркуляция масла эффективно отводит тепло от сердечника и обмоток к стенкам бака, позволяя непрерывно работать при высоких тепловых нагрузках.
Предназначен для наружной установки, выдерживает экстремальные температуры, влажность и промышленные загрязнения. Проходные изоляторы высокого напряжения с резьбовыми шпильками М10 и нижний клеммник (5 или 7 клемм в зависимости от модели) обеспечивают надежное и экранированное подключение вторичных цепей. Прочная конструкция соответствует строгим международным стандартам надежности в сетях передачи и распределения электроэнергии.
Технические параметры
Условия эксплуатации
- Место установки: Наружные подстанции, распределительные пункты, сети передачи
- Температура окружающей среды: -40 °C до +40 °C
- Высота над уровнем моря: ≤ 1000 м (стандарт)
- Частота: 50 Гц или 60 Гц
- Конфигурация фаз: Однофазный (три единицы для трехфазных систем)
- Требования к обслуживанию: Периодические испытания масла и осмотр уплотнений
Технические данные
| Модель | Номинальный коэффициент напряжения (кВ) |
Класс точности и номинальная мощность (В·А) |
Предельная тепловая мощность (В·А) |
Уровень изоляции (кВ) |
|---|---|---|---|---|
| JDJJ2-35 (Стандартный) |
35/√3 : 0.1/√3 : 0.1/3 | 0.2/3P: 50/100 0.5/3P: 150/100 1.0/3P: 200/100 |
800 | 40.5/80/185 |
| JDJJF2-35L (С обмоткой остаточного напряжения) |
35/√3 : 0.1/√3 : 0.1/√3 : 0.1/3 | 0.2/0.5/3P: 20/30/100 | 600 | 40.5/80/185 |
Установка и подключение
Схема установки
Правильная установка обеспечивает безопасность, производительность и долговечность. Трансформатор должен монтироваться на ровном бетонном основании с надежным заземлением и достаточными габаритами. Первичные выводы подключаются к системе 35 кВ, вторичные — к измерительным или защитным устройствам экранированными кабелями. При монтаже необходимо проверить полярность и последовательность фаз.

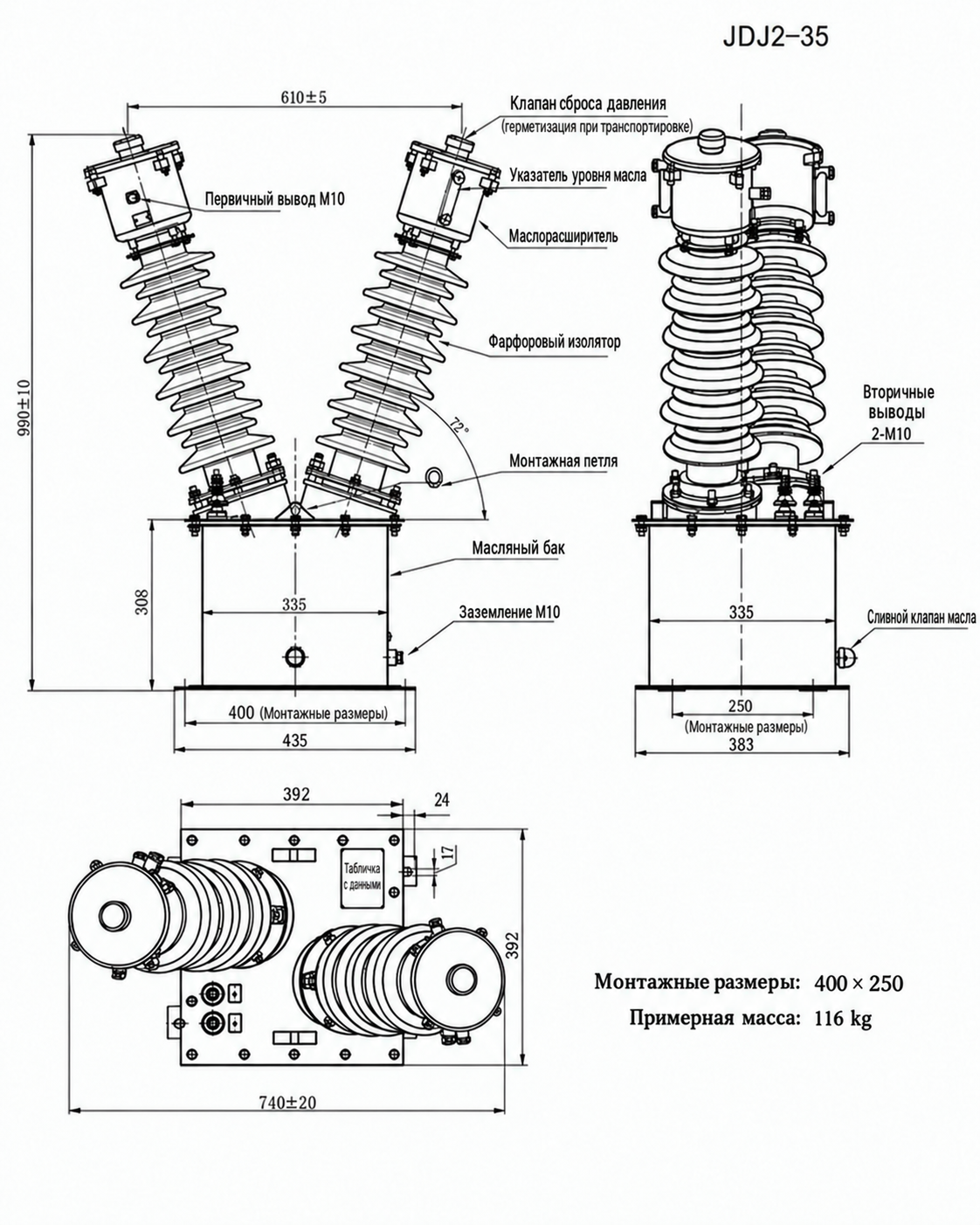

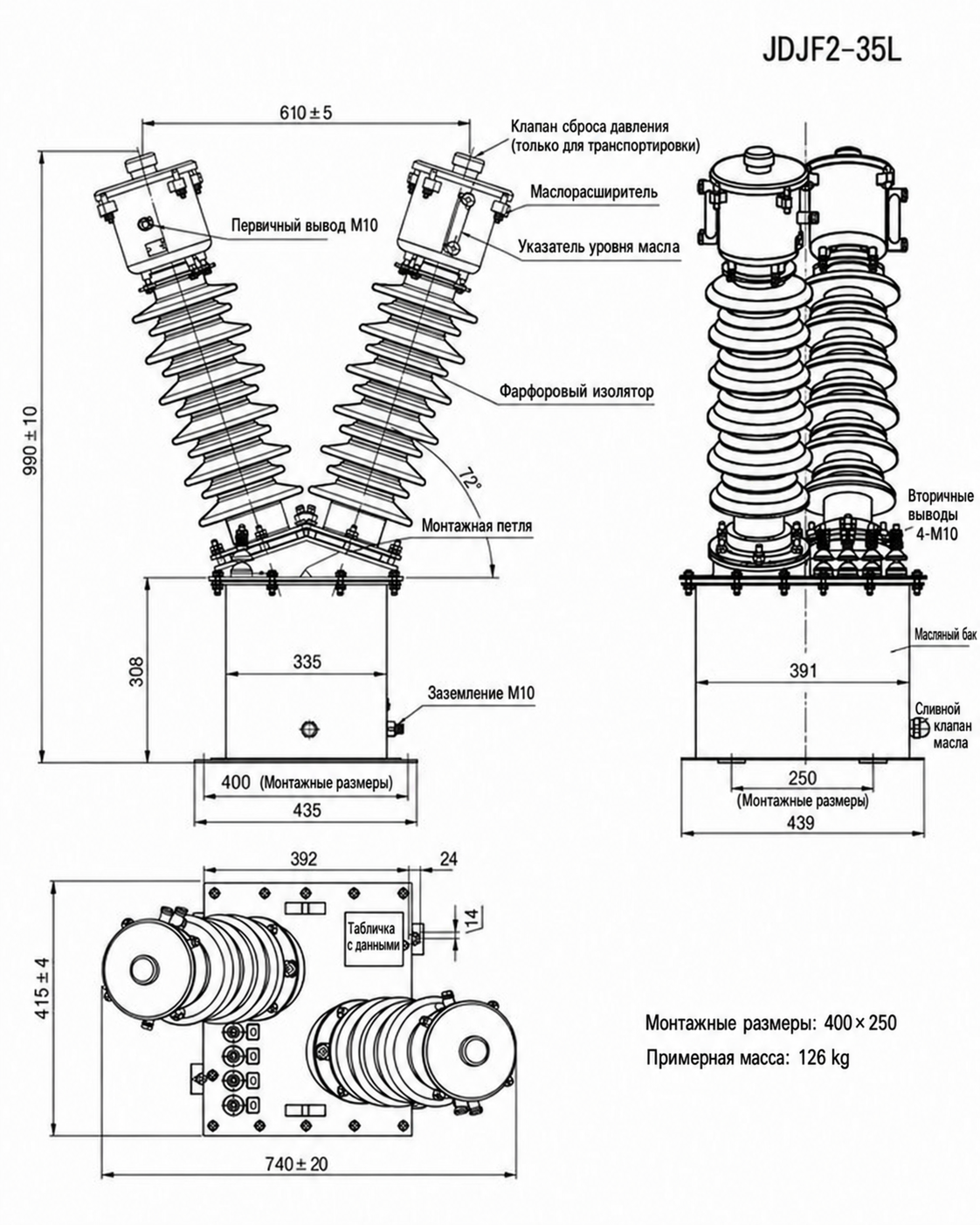

Габаритные размеры
| Модель | Высота (мм) | Ширина основания (мм) | Масса (кг) | Размеры крепления (мм) | Вторичные выводы |
|---|---|---|---|---|---|
| JDJJ2-35 | 1055 ± 5 | 435 | 103 | 400 × 250 | 5-M10 |
| JDJJF2-35L | 1055 ± 5 | 435 | 110 | 400 × 250 | 7-M10 |

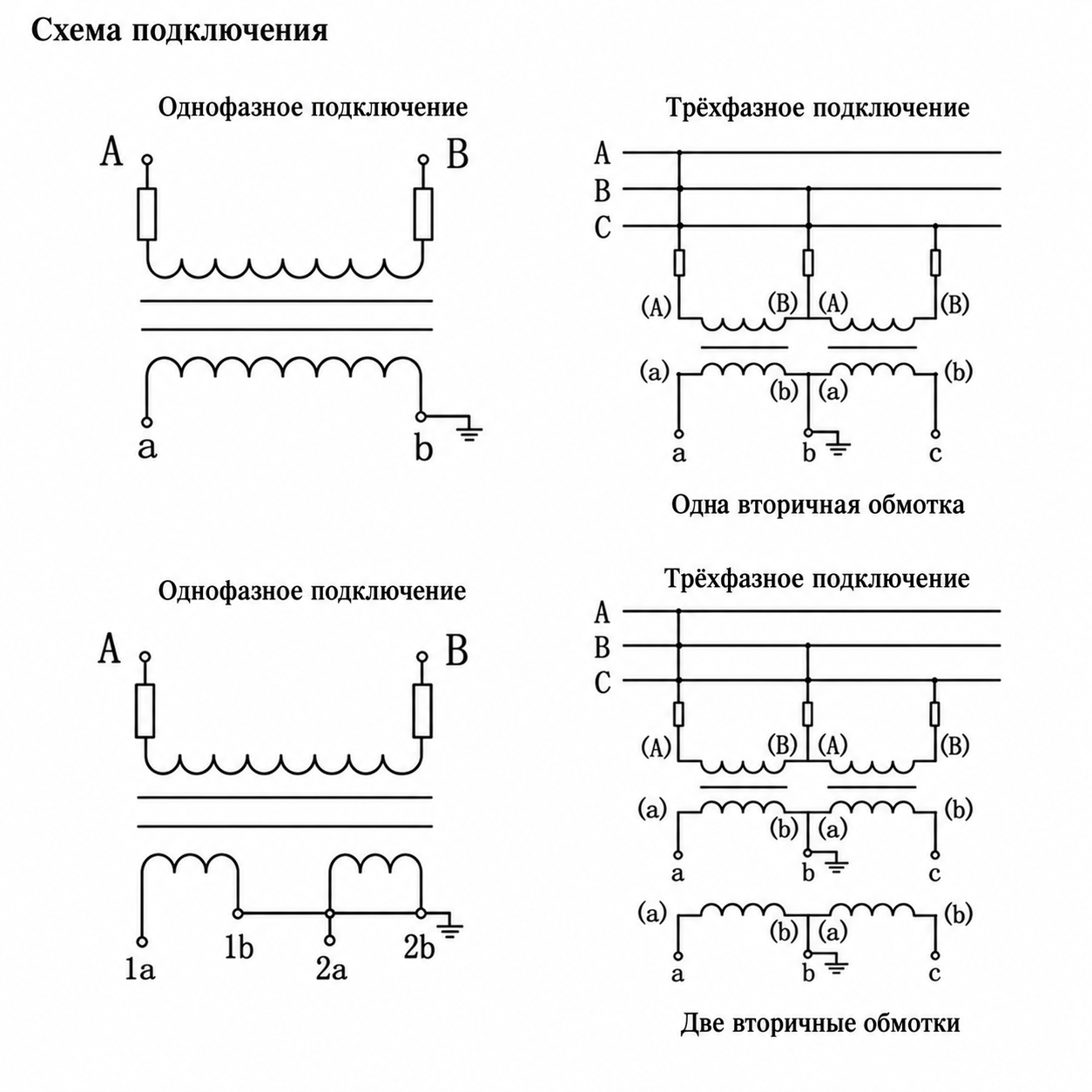

Схема подключения
Подбор и частые вопросы
Руководство по выбору
- Выберите JDJJ2-35 для стандартного измерения напряжения с тепловой мощностью 800 В·А; выберите JDJJF2-35L, если требуется контроль замыканий на землю.
- Используйте класс точности 0.2 для коммерческого учета, 0.5 для мониторинга, 1.0 для общих измерений и 3P для релейной защиты.
- Убедитесь, что полная нагрузка (счетчики, реле) не превышает номинальную мощность для выбранного класса точности.
- Проверьте соответствие условий эксплуатации: температура (-40 °C до +40 °C) и высота над уровнем моря (≤1000 м).
- Включите в программу ТО периодические испытания масла — масляные трансформаторы не являются «обслуживаемыми» без участия персонала.
- Для высоких тепловых нагрузок или непрерывной работы в тяжелом режиме масляная конструкция обеспечивает лучшие характеристики по сравнению с эпоксидными аналогами.
Часто задаваемые вопросы
В1: В чем разница между JDJJ2-35 и JDJJF2-35L?
JDJJ2-35 обеспечивает стандартное преобразование напряжения (3 обмотки) с предельной тепловой мощностью 800 В·А. JDJJF2-35L имеет четвертую обмотку остаточного напряжения для контроля замыканий на землю в разомкнутом треугольнике и предельную тепловую мощность 600 В·А.
В2: Какое техническое обслуживание требуется?
Периодические испытания масла (электрическая прочность, влажность, кислотность), осмотр уплотнений и проходных изоляторов, проверка уровня масла. Рекомендуется ежегодно для ответственных объектов или раз в 2–3 года в остальных случаях.
В3: Почему выбрать масляный, а не эпоксидный литой?
Масляные трансформаторы обеспечивают лучшее теплоотведение и более высокую тепловую мощность (до 800 В·А), идеальны для непрерывной работы на открытом воздухе под высокой нагрузкой. Эпоксидные типы не требуют обслуживания, но имеют меньшую тепловую мощность и подходят для компактных внутренних установок.
В4: Какой класс точности нужен для коммерческого учета?
Для коммерческого учета рекомендуется класс 0.2 с мощностью 50 В·А (например, 0.2/3P-50/100 В·А) для обеспечения высокой точности.
В5: Каков ожидаемый срок службы?
Более 30 лет при правильной установке, корректной нагрузке и регулярном обслуживании масла. Полностью герметичный бак значительно замедляет старение масла.
В6: Можно ли заказать нестандартные коэффициенты трансформации?
Да. Указаны стандартные коэффициенты, но возможны нестандартные конфигурации по запросу. Свяжитесь со службой техподдержки для согласования технической возможности, сроков и влияния на точность/мощность.
Часто задаваемые вопросы
Q1: Подходит ли данный трансформатор для эксплуатации в холодном климате?
Да, модель рассчитана на температуру от -40 °C до +40 °C. Она предназначена для наружной установки на подстанциях. Уточните требования к маслу при заказе.
Q2: Какие классы точности доступны для коммерческого учета электроэнергии?
Для учета доступен класс 0.2 (50 В·А) и 0.5 (150 В·А) у модели JDJJ2-35. На один аппарат допускается только одна комбинация. Согласуйте параметры с проектом.
Q3: Чем технически отличается модель JDJJF2-35L от стандартного JDJJ2-35?
JDJJF2-35L имеет дополнительную обмотку остаточного напряжения (0.1/√3 кВ). Предельная тепловая мощность у нее снижена до 600 В·А. Уточните необходимость этой опции у инженеров.
Q4: Какие заводские испытания проходят трансформаторы перед отгрузкой?
Завод проводит стандартные приемо-сдаточные испытания в соответствии с технической документацией на изделие. Полный протокол тестирования предоставляется вместе с паспортом. Запросите перечень испытаний у менеджера.
Q5: Можно ли использовать трансформатор на высоте более 1000 метров?
Стандартное исполнение рассчитано на высоту до 1000 м. Для высокогорных регионов требуется специальное исполнение с усиленной изоляцией. Уточните возможность кастомизации при оформлении заказа.
Q6: Где обычно устанавливаются эти однофазные трансформаторы напряжения 35 кВ?
Оборудование монтируется на открытых распределительных устройствах подстанций и в сетях передачи. Для трехфазных систем применяется группа из трех аппаратов. Уточните схему подключения при заказе.
Q7: Как часто требуется проводить обслуживание и проверку масла?
Необходимы периодические испытания диэлектрических свойств масла и визуальный осмотр уплотнений. Точные межсервисные интервалы зависят от условий эксплуатации. Запросите регламент ТО у производителя.
