نظرة عامة
يُعدّ JLSY-10 محولاً مدمجًا خارجيًا معزولًا بالزيت، مصنّفًا لأنظمة الجهد المتوسط 10 كيلوفولت. ويجمع بين وظيفتي محول التيار (CT) ومحول الجهد (PT) في وحدة واحدة ثلاثية الطور ومكونة من ثلاثة عناصر، مزوّدة ببوشينغات سيراميك وعازل زيت معدني لضمان تشغيل موثوق في البيئات الخارجية.
تم تصميم JLSY-10 لتطبيقات القياس والحماية عالية الدقة، وهو متوافق مع المعيارين GB20840.4-2015 وIEC 61869.4:2013. ويُدعم تيارات أولية تتراوح بين 5 أمبير و800 أمبير، ويقدّم نسبتي جهد (10/0.1 كيلوفولت و11/0.11 كيلوفولت)، مما يجعله مناسبًا لقياسات الفوترة الكهربائية، وشبكات التوزيع الصناعية، والمحطات الفرعية الخارجية المدمجة التي تتطلب قياسًا دقيقًا ثلاثي الأطوار.
ملخص المواصفات الرئيسية
| المعامل | القيمة المصنّفة |
|---|---|
| جهد النظام | 10kV |
| نطاق التيار الأولي | 5A – 800A |
| خيارات نسبة الجهد | 10/0.1kV, 11/0.11kV |
| تكوين الأطوار | ثلاثي الطور بمكونات ثلاثية |
| وسط العزل | زيت معدني |
| نوع البوشينغات | سيراميك |
| فئة دقة القياس | 0.2 / 0.5 (جهد)، 0.2S / 0.5S (تيار) |
| فئة دقة الحماية | 5P10 / 10P10 |
| الامتثال للمعايير | GB20840.4-2015, IEC 61869.4:2013 |
| بيئة التركيب | خارجي |
| طريقة التبريد | حمل حراري طبيعي بالزيت |
| الطرفيات الثانوية | طرفيات منفصلة لمحول التيار ومحول الجهد في صندوق مقاوم للعوامل الجوية |
ترميز الموديل
- J: محول أجهزة مدمج (محول تيار + محول جهد)
- L: تركيب خارجي (على عمود أو في محطة فرعية)
- S: تكوين ثلاثي الطور بمكونات ثلاثية
- Y: عزل مغمور بالزيت
- 10: جهد نظام مصنّف 10 كيلوفولت

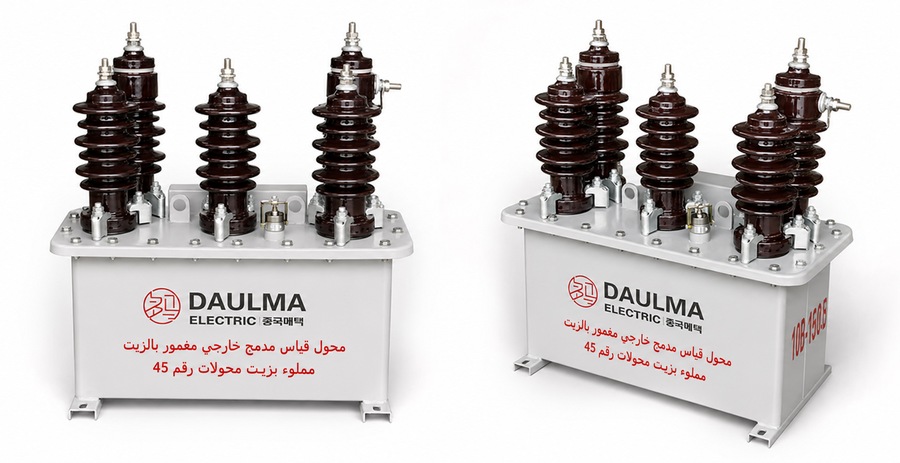

البناء
يتميز JLSY-10 بتصميم متين معزول بالزيت، مع خزان فولاذي ملحوم مملوء بزيت عازل معدني. يتم تغليف ملفات الجهد العالي والمنخفض داخل غرفة مملوءة بالزيت، مما يوفّر تبريدًا فعّالًا وقوة عازلة عالية. تُستخدم بوشينغات سيراميك لجميع التوصيلات الأولية والثانوية، مما يضمن موثوقية طويلة الأمد في البيئات الخارجية المتغيرة. صندوق الطرفيات الثانوية مغلق ضد تسرب الرطوبة، ويشمل طرفيات مُسمّاة بوضوح لمخرجي محول التيار ومحول الجهد. ويضمن الترتيب الثلاثي الطور والمكونات الثلاثية دوائر مغناطيسية متماثلة لكل طور، مما يقلل أخطاء القياس تحت ظروف الحمل غير المتوازن. كما تُعالج جميع الأسطح الخارجية بطلاءات مضادة للتآكل مناسبة للبيئات الخارجية القاسية.
المعطيات التقنية
ظروف التشغيل
- موضع التركيب: تركيب خارجي على عمود، محطة فرعية، أو نقاط توزيع
- درجة الحرارة المحيطة: -25°م إلى +55°م
- أقصى ارتفاع: ≤ 4500م (بدون حاجة لتقليل التحميل)
- العزل: معزول بالزيت مع بوشينغات سيراميك
- التردد المصنّف: 50 هرتز أو 60 هرتز
- الأرضي: وصّل طرف الأرضي وفقًا للأكواد الكهربائية المحلية ومعايير القياس
- الصيانة: يتطلب فحصًا دوريًا لمستوى الزيت وجودته
المعاملات الفنية
يُعدّ JLSY-10 محولاً مدمجًا خارجيًا معزولًا بالزيت مصممًا لأنظمة ثلاثية الطور بجهد 10 كيلوفولت. يتميز بعزل مغمور بالزيت مع بوشينغات سيراميك، ويعمل ضمن درجة حرارة محيطة تتراوح بين -25°م و+55°م، ومناسب للتركيبات حتى ارتفاع 4500 متر دون الحاجة لتقليل التحميل. يتوافق الجهاز مع المعيارين GB20840.4-2015 وIEC 61869.4:2013، ويدعم تيارات أولية تتراوح بين 5 أمبير و800 أمبير.
بيانات محول الجهد
| الجهد المصنّف (كيلوفولت) |
مستوى العزل (كيلوفولت) |
فئة الدقة | القدرة المصنّفة (فولت أمبير) |
أقصى
قدرة (فولت أمبير) |
|---|---|---|---|---|
| 10/0.1 | 12/42/75 | 0.2 | 10 | 400 |
| 11/0.11 | 12/42/75 | 0.5 | 20 |
بيانات محول التيار
| التيار الأولي (أمبير) |
مستوى العزل (كيلوفولت) |
فئة
الدقة |
القدرة المصنّفة (فولت أمبير) |
تيار التحمل الحراري القصير |
التيار الديناميكي |
|---|---|---|---|---|---|
| 5 – 600 | 12/42/75 | 0.2S | 3×15 | 80 × I1n | 200 × I1n |
| 750 – 800 | 12/42/75 | 0.2S | 3×20 | 80 kA | 200 kA |
التركيب والتوصيلات
مخطط التركيب

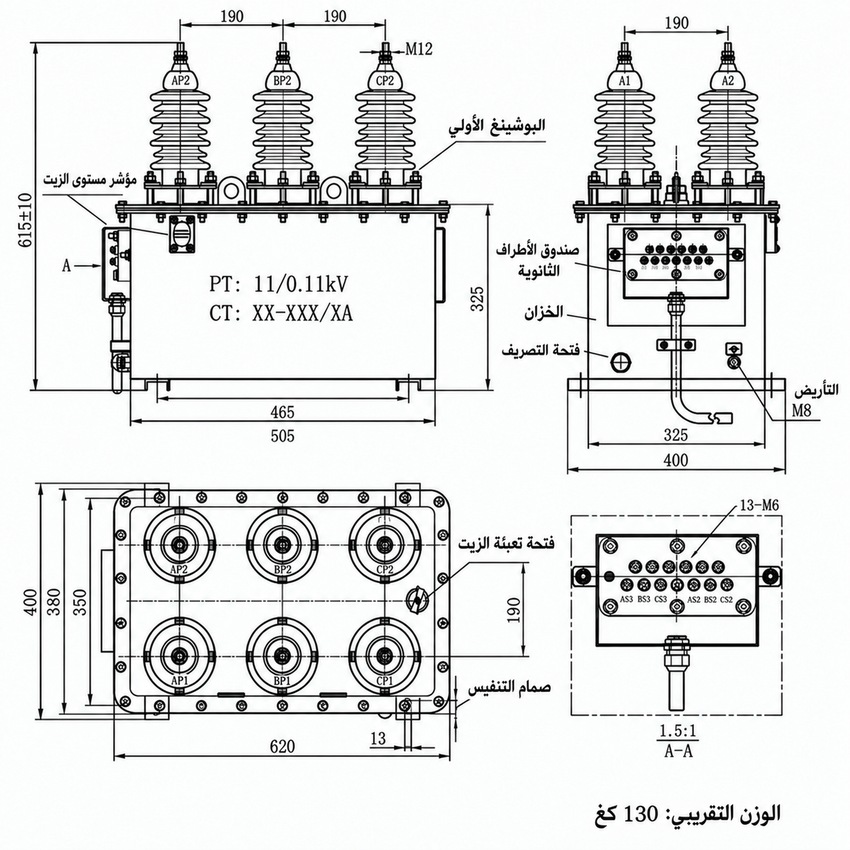

يُصمم المحول المدمج الخارجي JLSY-10 المعزول بالزيت للتركيب على عمود أو منصة. تأكد من أن هيكل التركيب قادر على تحمل وزن الوحدة الذي يبلغ حوالي 130 كغ. حافظ على المسافات الآمنة وفقًا للوائح المحلية لتمكين الوصول الآمن والتهوية الكافية. يُظهر المنظر الأمامي ثلاث بوشينغات سيراميك مع مقياس لمستوى السائل، بينما يوفّر المنظر الجانبي وصولاً إلى صندوق الطرفيات الثانوية وفتحة تصريف الزيت. ويُظهر المنظر العلوي ست بوشينغات مرتبة في تكوين 2×3.
مخطط التوصيل

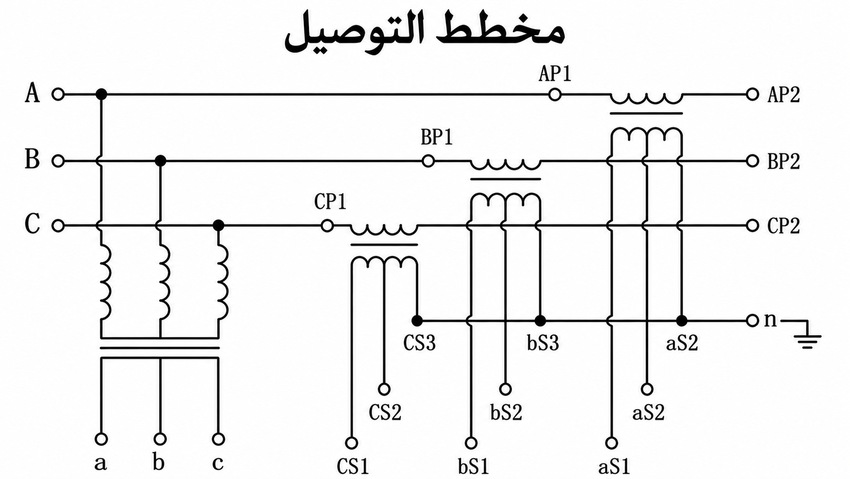

يجب أن تتبع توصيلات الأسلاك المخطط المعتمد للمشروع. تأكد من تسلسل الطرفيات AP1/AP2 وBP1/BP2 وCP1/CP2 قبل التشغيل. توفّر طرفيات محول الجهد (PT) إشارات الجهد لأجهزة القياس والمراقبة، بينما توفّر طرفيات محول التيار (CT) إدخال التيار لأجهزة قياس الطاقة الفعالة والتفاعلية. يجب ألا تُترك دوائر محول التيار الثانوية مفتوحة أثناء التشغيل لتجنب حدوث فولتات خطيرة. يجب أن تتوافق جميع توصيلات الأرضي وأسلاك صندوق القياس مع مخطط التوصيل المحدد.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختره لأنظمة 10 كيلوفولت ذات مستوى عزل 12/42/75 كيلوفولت.
- اختر تيار محول التيار الأولي بناءً على الحمل الفعلي: 5–600 أمبير للتطبيقات القياسية، و750–800 أمبير للتطبيقات ذات التيار العالي.
- حدّد نسبة الجهد إما 10/0.1 كيلوفولت للقياس القياسي أو 11/0.11 كيلوفولت للتركيبات البديلة.
- استخدم فئة دقة محول التيار 0.2S للقياس عالي الدقة للفوترة؛ وتتوفر خيارات دقة محول الجهد 0.2 أو 0.5.
- تأكد من أن التركيب سيكون خارجيًا على عمود، وحدد الكمية الدقيقة عند الطلب.
الأسئلة الشائعة
Q1: هل يمكن تركيب محول JLSY-10 في المناطق المرتفعة؟
نعم، يمكن تركيبه حتى ارتفاع 4500 متر دون الحاجة لتقليل التحميل. يعمل بكفاءة في درجات حرارة تتراوح بين -25°م و+55°م. يرجى تأكيد ظروف الموقع عند الطلب.
Q2: ما فئة الدقة المناسبة لعدادات الفوترة في محول الجهد؟
اختر فئة الدقة 0.2 لنسبة جهد 10/0.1 كيلوفولت لتطبيقات القياس التجاري. توفر هذه الفئة قدرة مصنفة 10 فولت أمبير وأقصى قدرة 400 فولت أمبير.
Q3: هل يتوافق المحول المدمج مع معايير IEC الدولية؟
نعم، يتوافق الجهاز بالكامل مع المعيارين GB20840.4-2015 و IEC 61869.4:2013. يُصدر مصنعنا شهادات المطابقة القياسية عند الطلب. تواصل معنا للحصول على الشهادات المحدثة.
Q4: كيف تتم صيانة العزل الزيتي للمحول الخارجي؟
يتطلب المحول فحصًا دوريًا لمستوى الزيت المعدني وجودته لضمان العزل الفعال. يتميز بوجود بوشينغات سيراميك مقاومة للعوامل الجوية. راجع دليل الصيانة الخاص بالمصنع للجداول الزمنية.
Q5: ما نطاقات التيار الأولي المتاحة في محول التيار؟
يدعم محول التيار تيارات أولية تتراوح بين 5 أمبير و800 أمبير. يمكن تخصيص نسبة التحويل حسب متطلبات المشروع. يرجى إرسال المواصفات الفنية للتأكيد المصنعي.
Q6: أين يُستخدم محول القياس والحماية JLSY-10؟
يُستخدم كمحول مدمج خارجي في محطات التوزيع الفرعية وعلى الأعمدة الكهربائية. مصمم لأنظمة ثلاثية الطور بجهد 10 كيلوفولت لأغراض القياس والحماية.
