ภาพรวม

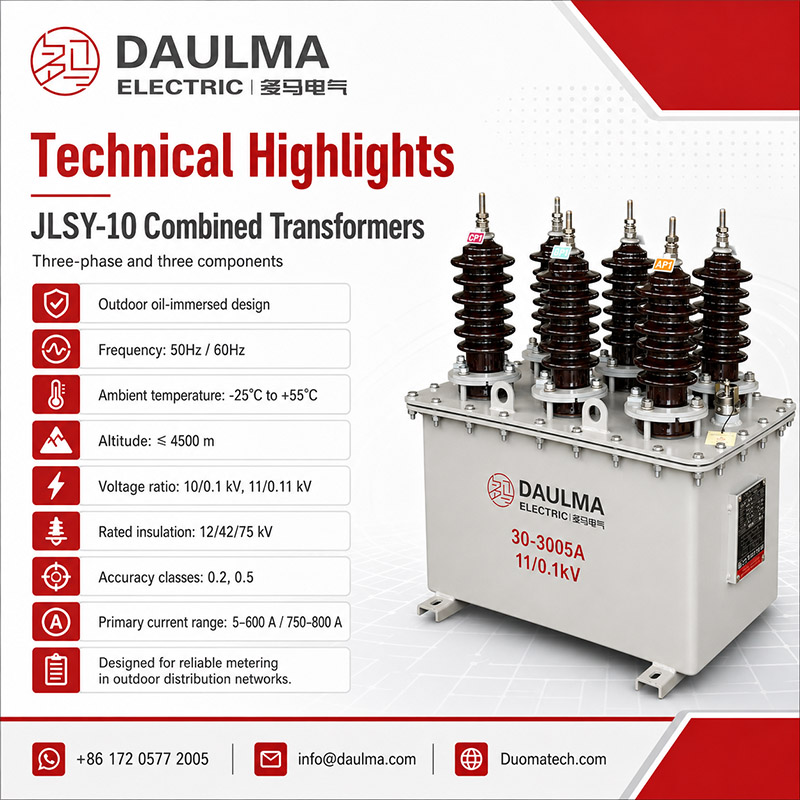

JLSY-10 เป็นหม้อแปลงรวมแบบจุ่มน้ำมันสำหรับติดตั้งกลางแจ้ง ใช้งานได้กับระบบแรงดันปานกลาง 10kV โดยรวมฟังก์ชันของหม้อแปลงกระแส (CT) และหม้อแปลงแรงดัน (PT) เข้าไว้ในหน่วยเดียวแบบสามเฟสสามองค์ประกอบ พร้อมบุชชิ่งพอร์ซเลนและฉนวนน้ำมันแร่ เพื่อความเชื่อถือได้ในการใช้งานกลางแจ้ง
ออกแบบมาเพื่อการวัดค่าที่แม่นยำสูงและการป้องกันระบบไฟฟ้า JLSY-10 สอดคล้องกับมาตรฐาน GB20840.4-2015 และ IEC 61869.4:2013 รองรับกระแสปฐมภูมิตั้งแต่ 5A ถึง 800A และมีอัตราส่วนแรงดันให้เลือกสองแบบ (10/0.1kV และ 11/0.11kV) เหมาะสำหรับการวัดพลังงานเพื่อเรียกเก็บเงินโดยการไฟฟ้า เครือข่ายจ่ายไฟภาคอุตสาหกรรม และสถานีไฟฟ้าย่อยกลางแจ้งขนาดกะทัดรัดที่ต้องการการวัดค่าสามเฟสอย่างแม่นยำ
สรุปค่าพารามิเตอร์หลัก
| พารามิเตอร์ | ค่าที่กำหนด |
|---|---|
| แรงดันระบบ | 10kV |
| ช่วงกระแสปฐมภูมิ | 5A – 800A |
| ตัวเลือกอัตราส่วนแรงดัน | 10/0.1kV, 11/0.11kV |
| การจัดวางเฟส | สามเฟสสามองค์ประกอบ |
| ตัวกลางฉนวน | น้ำมันแร่ |
| ชนิดบุชชิ่ง | พอร์ซเลน |
| ระดับความแม่นยำสำหรับวัดค่า | 0.2 / 0.5 (แรงดัน), 0.2S / 0.5S (กระแส) |
| ระดับความแม่นยำสำหรับป้องกัน | 5P10 / 10P10 |
| การสอดคล้องกับมาตรฐาน | GB20840.4-2015, IEC 61869.4:2013 |
| สภาพแวดล้อมการติดตั้ง | กลางแจ้ง |
| วิธีระบายความร้อน | การพาความร้อนของน้ำมันตามธรรมชาติ |
| ขั้วต่อรอง | ขั้ว CT และ PT แยกกันอยู่ในกล่องกันน้ำ |
รหัสแบบจำลอง
- J: หม้อแปลงเครื่องมือรวม (CT + PT)
- L: ใช้งานกลางแจ้ง (ติดเสาหรือสถานีไฟฟ้าย่อย)
- S: การจัดวางแบบสามเฟสสามองค์ประกอบ
- Y: ฉนวนแบบจุ่มน้ำมัน
- 10: แรงดันระบบกำหนดไว้ที่ 10kV
โครงสร้าง
JLSY-10 มีโครงสร้างแบบจุ่มน้ำมันที่แข็งแรง ถังเหล็กเชื่อมเต็มไปด้วยน้ำมันแร่ฉนวน ขดลวดแรงดันสูงและแรงดันต่ำถูกบรรจุอยู่ภายในห้องที่เต็มไปด้วยน้ำมัน ช่วยในการระบายความร้อนและเพิ่มความทนทานทางไดอิเล็กตริก บุชชิ่งพอร์ซเลนใช้สำหรับการเชื่อมต่อทั้งปฐมภูมิและทุติยภูมิ รับประกันความน่าเชื่อถือระยะยาวในการใช้งานกลางแจ้งภายใต้สภาวะแวดล้อมที่หลากหลาย กล่องขั้วต่อรองถูกปิดผนึกกันความชื้น และมีขั้วต่อที่ระบุชัดเจนทั้งสำหรับเอาต์พุต CT และ PT การจัดวางแบบสามเฟสสามองค์ประกอบช่วยให้วงจรแม่เหล็กสมมาตรในแต่ละเฟส ลดความคลาดเคลื่อนในการวัดค่าเมื่อโหลดไม่สมดุล พื้นผิวด้านนอกทั้งหมดเคลือบด้วยสารป้องกันการกัดกร่อน เหมาะสำหรับใช้งานกลางแจ้งในสภาพแวดล้อมที่รุนแรง
พารามิเตอร์ทางเทคนิค
เงื่อนไขการใช้งาน
- ตำแหน่งติดตั้ง: ติดตั้งกลางแจ้งบนเสา สถานีไฟฟ้าย่อย หรือจุดจ่ายไฟ
- อุณหภูมิแวดล้อม: -25°C ถึง +55°C
- ความสูงจากระดับน้ำทะเลสูงสุด: ≤ 4500m (ไม่ต้องลดกำลัง)
- ฉนวน: แบบจุ่มน้ำมันพร้อมบุชชิ่งพอร์ซเลน
- ความถี่กำหนด: 50Hz หรือ 60Hz
- การกราวด์: เชื่อมต่อขั้วกราวด์ตามกฎระเบียบไฟฟ้าท้องถิ่นและมาตรฐานการวัดค่า
- การบำรุงรักษา: ต้องตรวจสอบระดับน้ำมันและคุณภาพน้ำมันเป็นระยะ
พารามิเตอร์ทางเทคนิค
JLSY-10 เป็นหม้อแปลงรวมแบบจุ่มน้ำมันสำหรับติดตั้งกลางแจ้ง ออกแบบมาสำหรับระบบสามเฟส 10kV มีฉนวนแบบจุ่มน้ำมันพร้อมบุชชิ่งพอร์ซเลน ทำงานได้ในอุณหภูมิแวดล้อม -25°C ถึง +55°C และสามารถติดตั้งได้สูงสุดถึง 4500m โดยไม่ต้องลดกำลัง อุปกรณ์นี้สอดคล้องกับมาตรฐาน GB20840.4-2015 และ IEC 61869.4:2013 รองรับกระแสปฐมภูมิตั้งแต่ 5A ถึง 800A
ข้อมูลหม้อแปลงแรงดัน
| แรงดัน กำหนด (kV) |
ระดับ ฉนวน (kV) |
ระดับความ แม่นยำ |
กำลังเอาต์พุต กำหนด (VA) |
กำลังเอาต์พุต สูงสุด (VA) |
|---|---|---|---|---|
| 10/0.1 | 12/42/75 | 0.2 | 10 | 400 |
| 11/0.11 | 12/42/75 | 0.5 | 20 |
ข้อมูลหม้อแปลงกระแส
| กระแส ปฐมภูมิ (A) |
ระดับ ฉนวน (kV) |
ระดับความ แม่นยำ |
กำลังเอาต์พุต กำหนด (VA) |
กระแสความร้อน ชั่วคราว |
กระแส ไดนามิก |
|---|---|---|---|---|---|
| 5 – 600 | 12/42/75 | 0.2S | 3×15 | 80 × I1n | 200 × I1n |
| 750 – 800 | 12/42/75 | 0.2S | 3×20 | 80 kA | 200 kA |
การติดตั้งและการเดินสาย
แผนภาพการติดตั้ง
หม้อแปลงรวม JLSY-10 แบบจุ่มน้ำมันสำหรับติดตั้งกลางแจ้ง ออกแบบมาสำหรับติดตั้งบนเสาหรือแพลตฟอร์ม ตรวจสอบให้แน่ใจว่าโครงสร้างยึดสามารถรองรับน้ำหนักของอุปกรณ์ประมาณ 130 กก. รักษาระยะห่างตามข้อกำหนดท้องถิ่นเพื่อให้เข้าถึงได้อย่างปลอดภัยและมีการระบายอากาศเพียงพอ มุมมองด้านหน้าแสดงบุชชิ่งพอร์ซเลนสามตัวพร้อมเกจวัดระดับของเหลว มุมมองด้านข้างให้เข้าถึงกล่องขั้วต่อรองและช่องระบายน้ำมัน ส่วนมุมมองด้านบนแสดงบุชชิ่งหกตัวจัดเรียงในรูปแบบ 2×3
แผนภาพการเดินสาย
การเดินสายต้องเป็นไปตามแผนภาพโครงการที่ได้รับอนุมัติ ตรวจสอบลำดับขั้วต่อ AP1/AP2, BP1/BP2 และ CP1/CP2 ก่อนเริ่มใช้งาน ขั้วต่อรองของ PT (หม้อแปลงแรงดัน) ส่งสัญญาณแรงดันไปยังมิเตอร์และอุปกรณ์ตรวจสอบ ส่วนขั้วต่อรองของ CT (หม้อแปลงกระแส) ส่งกระแสเข้ามิเตอร์วัดพลังงานจริงและรีแอคทีฟ วงจรรองของ CT ต้องไม่เปิดวงจรขณะใช้งาน เพื่อป้องกันแรงดันเกินอันตราย การเดินสายกราวด์และกล่องมิเตอร์ทั้งหมดต้องเป็นไปตามแผนภาพการเดินสายที่กำหนด
การเลือกและคำถามที่พบบ่อย
คู่มือการเลือกใช้งาน
- เลือกใช้กับระบบ 10kV ที่มีระดับฉนวนชั้น 12/42/75kV
- เลือกกระแสปฐมภูมิของ CT ตามโหลดจริง: 5-600A สำหรับการใช้งานทั่วไป, 750-800A สำหรับโหลดกระแสสูง
- ระบุอัตราส่วนแรงดันเป็น 10/0.1kV สำหรับการวัดค่ามาตรฐาน หรือ 11/0.11kV สำหรับการติดตั้งแบบอื่น
- ใช้ระดับความแม่นยำ CT แบบ 0.2S สำหรับการวัดพลังงานที่แม่นยำสูง; ระดับความแม่นยำ PT มีให้เลือก 0.2 หรือ 0.5
- ยืนยันการติดตั้งบนเสาแบบกลางแจ้ง และระบุจำนวนที่แน่นอนเมื่อสั่งซื้อ
คำถามที่พบบ่อย
Q1: หม้อแปลงรวม JLSY-10 ใช้ทำอะไร?
JLSY-10 เป็นหม้อแปลงรวมแบบจุ่มน้ำมันสามเฟสสามองค์ประกอบ สำหรับใช้งานกลางแจ้ง ออกแบบมาเพื่อวัดกระแสและแรงดันอย่างแม่นยำในระบบวัดค่าแรงดันปานกลาง 10kV มักใช้ในสถานีไฟฟ้าย่อยกลางแจ้งและเครือข่ายจ่ายไฟ
Q2: JLSY-10 รองรับช่วงกระแสเท่าใด?
รองรับช่วงกระแสปฐมภูมิของ CT ตั้งแต่ 5A ถึง 800A โดย 5-600A เหมาะกับโหลดทั่วไป และ 750-800A เหมาะกับการใช้งานอุตสาหกรรมที่ต้องการกระแสสูง
Q3: มีตัวเลือกอัตราส่วนแรงดันใดบ้างสำหรับ JLSY-10?
มีสองอัตราส่วนแรงดัน: 10/0.1kV สำหรับการวัดค่ามาตรฐาน และ 11/0.11kV สำหรับการติดตั้งแบบอื่น ช่วยให้ยืดหยุ่นกับการออกแบบระบบต่างๆ
Q4: JLSY-10 แตกต่างจากโมเดล JLSY12-11W อย่างไร?
JLSY-10 ใช้กับระบบ 10kV มีช่วงกระแสกว้าง (5-800A) และอัตราส่วนแรงดันสองแบบ ในขณะที่ JLSY12-11W ใช้กับระบบ 11kV มีช่วงกระแส 5-600A และอัตราส่วนแรงดันคงที่ 10/0.1kV
Q5: JLSY-10 สอดคล้องกับมาตรฐานใดบ้าง?
สอดคล้องกับมาตรฐาน GB20840.4-2015 (มาตรฐานแห่งชาติจีน) และ IEC 61869.4:2013 (มาตรฐานสากล) สำหรับหม้อแปลงเครื่องมือรวม
Q6: ต้องบำรุงรักษา JLSY-10 อย่างไร?
การตรวจสอบตามปกติ ได้แก่ การตรวจสอบระดับน้ำมันผ่านช่องมอง การทดสอบคุณภาพน้ำมัน การเปลี่ยนน้ำมันผ่านช่องระบายน้ำหากจำเป็น และตรวจสอบบุชชิ่งพอร์ซเลนว่ามีความเสียหายหรือสิ่งสกปรกหรือไม่
Q7: มีระดับความแม่นยำใดบ้างสำหรับการวัดค่า?
CT มีระดับความแม่นยำ 0.2S สำหรับการวัดพลังงานเพื่อเรียกเก็บเงิน ส่วน PT มีให้เลือกระดับ 0.2 หรือ 0.5 — ทั้งสองแบบเหมาะสำหรับการเรียกเก็บเงินตามมาตรฐานของการไฟฟ้า
คำถามที่พบบ่อย
Q1: ติดตั้งหม้อแปลงรวม 10kV ที่ความสูง 4,000 เมตรโดยไม่ต้องลดกำลังได้หรือไม่
ได้ อุปกรณ์ออกแบบให้ทำงานได้สูงสุด 4,500 เมตรโดยไม่ต้องลดกำลัง และรองรับอุณหภูมิแวดล้อมตั้งแต่ -25°C ถึง +55°C อย่างมีประสิทธิภาพ
Q2: ระดับความแม่นยำใดเหมาะสมสำหรับการใช้งานมิเตอร์เพื่อการคิดค่าไฟฟ้า
เลือกระดับความแม่นยำ 0.2 สำหรับมิเตอร์คิดค่าไฟฟ้า หม้อแปลงแรงดันให้กำลังเอาต์พุตกำหนด 10VA ที่อัตราส่วน 10/0.1kV ขอใบรับรองการสอบเทียบจากโรงงานขณะสั่งซื้อ
Q3: หม้อแปลงรวมแบบจุ่มน้ำมันนี้สอดคล้องกับมาตรฐานสากลอะไรบ้าง
สอดคล้องกับมาตรฐาน GB20840.4-2015 และ IEC 61869.4:2013 เหมาะสำหรับระบบสามเฟส 10kV กลางแจ้งความถี่ 50Hz หรือ 60Hz ติดต่อเราเพื่อขอรายงานการทดสอบแบบ
Q4: ควรบำรุงรักษาระดับและคุณภาพน้ำมันฉนวนอย่างไร
ต้องตรวจสอบระดับและคุณภาพน้ำมันเป็นประจำ อุปกรณ์มีบุชชิ่งพอร์ซเลนและต้องต่อลงดินตามกฎระเบียบไฟฟ้าท้องถิ่นอย่างเคร่งครัด
Q5: กระแสปฐมภูมิสูงสุดที่สามารถปรับแต่งสำหรับหม้อแปลงกระแสนี้คือเท่าใด
รองรับกระแสปฐมภูมิตั้งแต่ 5A ถึง 800A อัตราส่วนที่ปรับแต่งได้ต้องยืนยันกับโรงงาน ระบุข้อกำหนดทางเทคนิคที่แน่นอนเพื่อขอใบเสนอราคา
Q6: หม้อแปลงรวมกลางแจ้ง 10kV นี้มักนำไปประยุกต์ใช้งานที่ใด
มักติดตั้งบนเสาไฟฟ้า สถานีไฟฟ้าย่อย หรือจุดจ่ายไฟ การออกแบบแบบจุ่มน้ำมันรับประกันประสิทธิภาพการทำงานกลางแจ้ง ตรวจสอบความเข้ากันได้ของโปรเจกต์กับทีมขายของเรา
