Обзор
JLSY-10 — это наружный масляный комбинированный трансформатор, предназначенный для средневольтных систем напряжением 10 кВ. Он объединяет функции трансформатора тока (ТТ) и трансформатора напряжения (ТН) в одном трехфазном трехстержневом блоке с фарфоровыми вводами и минеральным маслом в качестве изоляции, что обеспечивает надежную работу на открытом воздухе.
Разработанный для высокоточных измерений и защитных применений, JLSY-10 соответствует стандартам GB20840.4-2015 и IEC 61869.4:2013. Трансформатор поддерживает номинальные токи от 5 А до 800 А и предлагает два варианта коэффицициентов трансформации напряжения (10/0,1 кВ и 11/0,11 кВ), что делает его пригодным для коммерческого учета электроэнергии, промышленных распределительных сетей и компактных наружных подстанций, требующих точных трехфазных измерений.
Основные номинальные параметры
| Параметр | Значение |
|---|---|
| Напряжение системы | 10 кВ |
| Диапазон первичного тока | 5 А – 800 А |
| Варианты коэффициента трансформации напряжения | 10/0,1 кВ, 11/0,11 кВ |
| Конфигурация фаз | Трехфазная трехстержневая |
| Изоляционная среда | Минеральное масло |
| Тип вводов | Фарфоровые |
| Класс точности для измерений | 0,2 / 0,5 (напряжение), 0,2S / 0,5S (ток) |
| Класс точности для защиты | 5P10 / 10P10 |
| Соответствие стандартам | GB20840.4-2015, IEC 61869.4:2013 |
| Условия установки | Наружная установка |
| Способ охлаждения | Естественная конвекция масла |
| Вторичные выводы | Отдельные клеммы ТТ и ТН в герметичной коробке |
Расшифровка обозначения модели
- J: Комбинированный измерительный трансформатор (ТТ + ТН)
- L: Для наружной установки (на опоре или в подстанции)
- S: Трехфазная трехстержневая конфигурация
- Y: Масляная изоляция
- 10: Номинальное напряжение системы 10 кВ
Конструкция

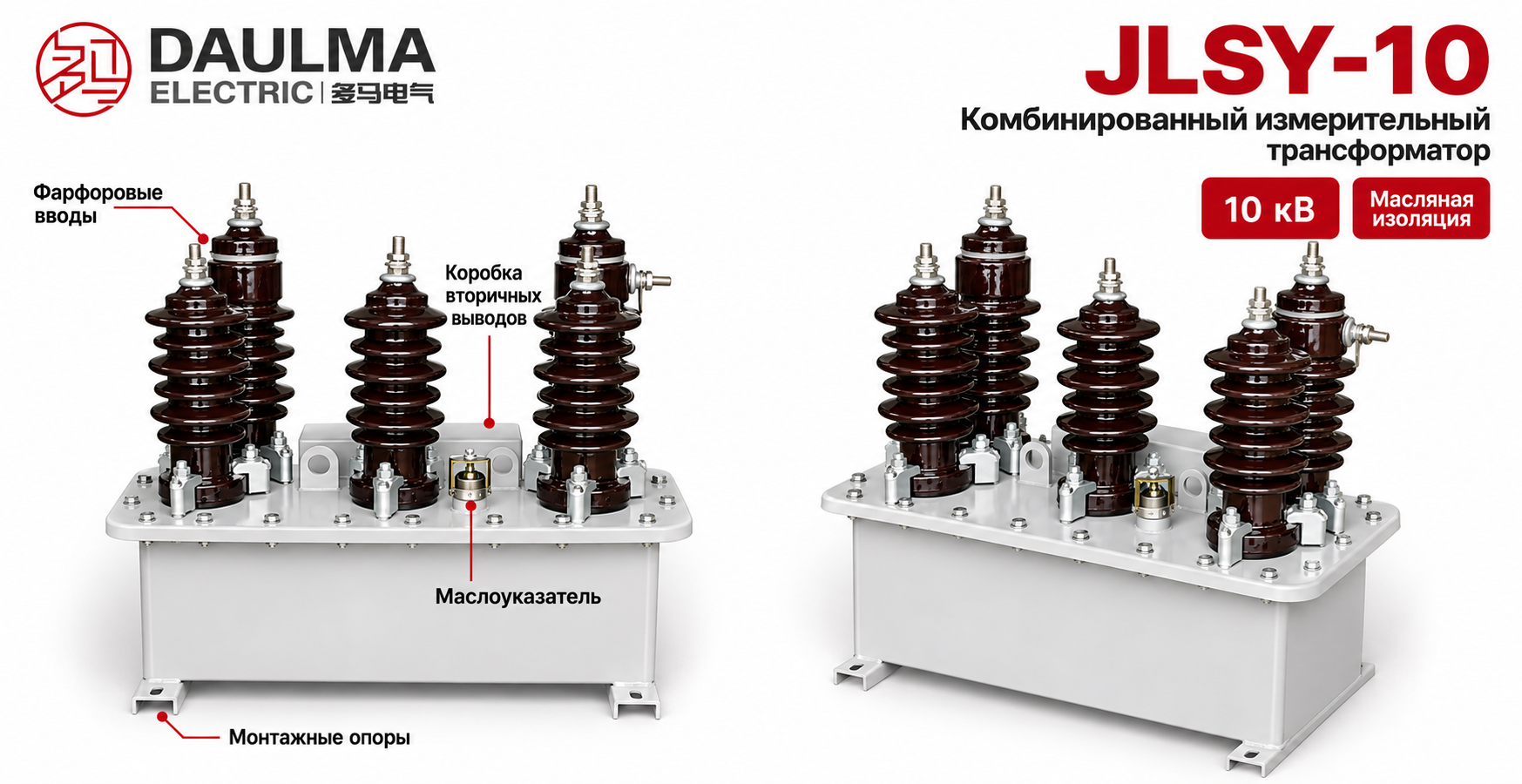

JLSY-10 выполнен в прочном маслонаполненном исполнении с корпусом из сварной стали, заполненным изолирующим минеральным маслом. Обмотки высокого и низкого напряжения размещены внутри масляной камеры, что обеспечивает эффективное охлаждение и высокую электрическую прочность. Все первичные и вторичные соединения выполнены через фарфоровые вводы, гарантирующие долговечную надежность при эксплуатации на открытом воздухе в различных климатических условиях. Коробка вторичных выводов герметизирована против проникновения влаги и оснащена четко маркированными клеммами для выходов ТТ и ТН. Трехстержневая трехфазная конструкция обеспечивает симметричные магнитные цепи по каждой фазе, минимизируя погрешности измерений при несимметричных нагрузках. Все наружные поверхности покрыты антикоррозионным составом, устойчивым к агрессивным условиям внешней среды.
Технические параметры
Условия эксплуатации
- Место установки: Наружная установка на опоре, в подстанции или в распределительных пунктах
- Температура окружающей среды: от -25°C до +55°C
- Максимальная высота над уровнем моря: ≤ 4500 м (без снижения номинальных характеристик)
- Изоляция: Масляная с фарфоровыми вводами
- Номинальная частота: 50 Гц или 60 Гц
- Заземление: Подключайте заземляющий зажим в соответствии с местными нормами ПУЭ и требованиями для систем учета
- Обслуживание: Требуется периодическая проверка уровня масла и его качества
Технические параметры
JLSY-10 — это наружный масляный комбинированный трансформатор, предназначенный для трехфазных систем 10 кВ. Он имеет масляную изоляцию с фарфоровыми вводами, работает при температуре окружающей среды от -25°C до +55°C и подходит для установки на высоте до 4500 м без снижения номинальных характеристик. Устройство соответствует стандартам GB20840.4-2015 и IEC 61869.4:2013 и поддерживает номинальные первичные токи от 5 А до 800 А.
Данные трансформатора напряжения
| Номинальное напряжение (кВ) |
Уровень изоляции (кВ) |
Класс точности |
Номинальная мощность (В·А) |
Макс.
мощность (В·А) |
|---|---|---|---|---|
| 10/0,1 | 12/42/75 | 0,2 | 10 | 400 |
| 11/0,11 | 12/42/75 | 0,5 | 20 |
Данные трансформатора тока
| Первичный ток (А) |
Уровень изоляции (кВ) |
Класс
точности |
Номинальная мощность (В·А) |
Ток термической стойкости |
Ток электродинамической стойкости |
|---|---|---|---|---|---|
| 5 – 600 | 12/42/75 | 0,2S | 3×15 | 80 × I1n | 200 × I1n |
| 750 – 800 | 12/42/75 | 0,2S | 3×20 | 80 кА | 200 кА |
Установка и подключение

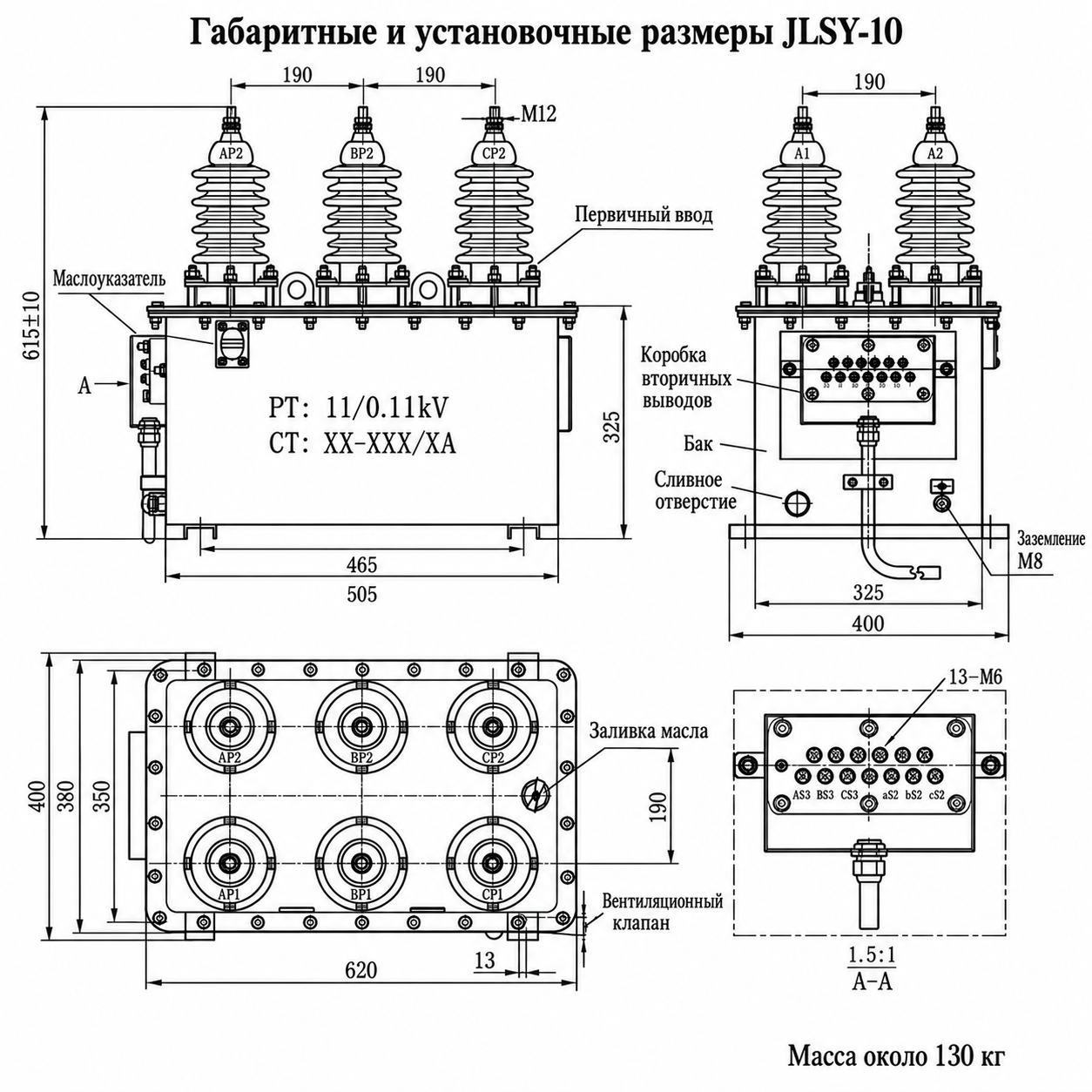

Схема установки
Комбинированный масляный трансформатор JLSY-10 для наружной установки предназначен для монтажа на опоре или платформе. Убедитесь, что несущая конструкция выдерживает массу устройства, составляющую примерно 130 кг. Соблюдайте расстояния, установленные местными нормами, для обеспечения безопасного доступа и вентиляции. На лицевой стороне расположены три фарфоровых ввода и указатель уровня масла, на боковой стороне — коробка вторичных выводов и сливное отверстие для масла. Вид сверху показывает шесть вводов, расположенных в конфигурации 2×3.

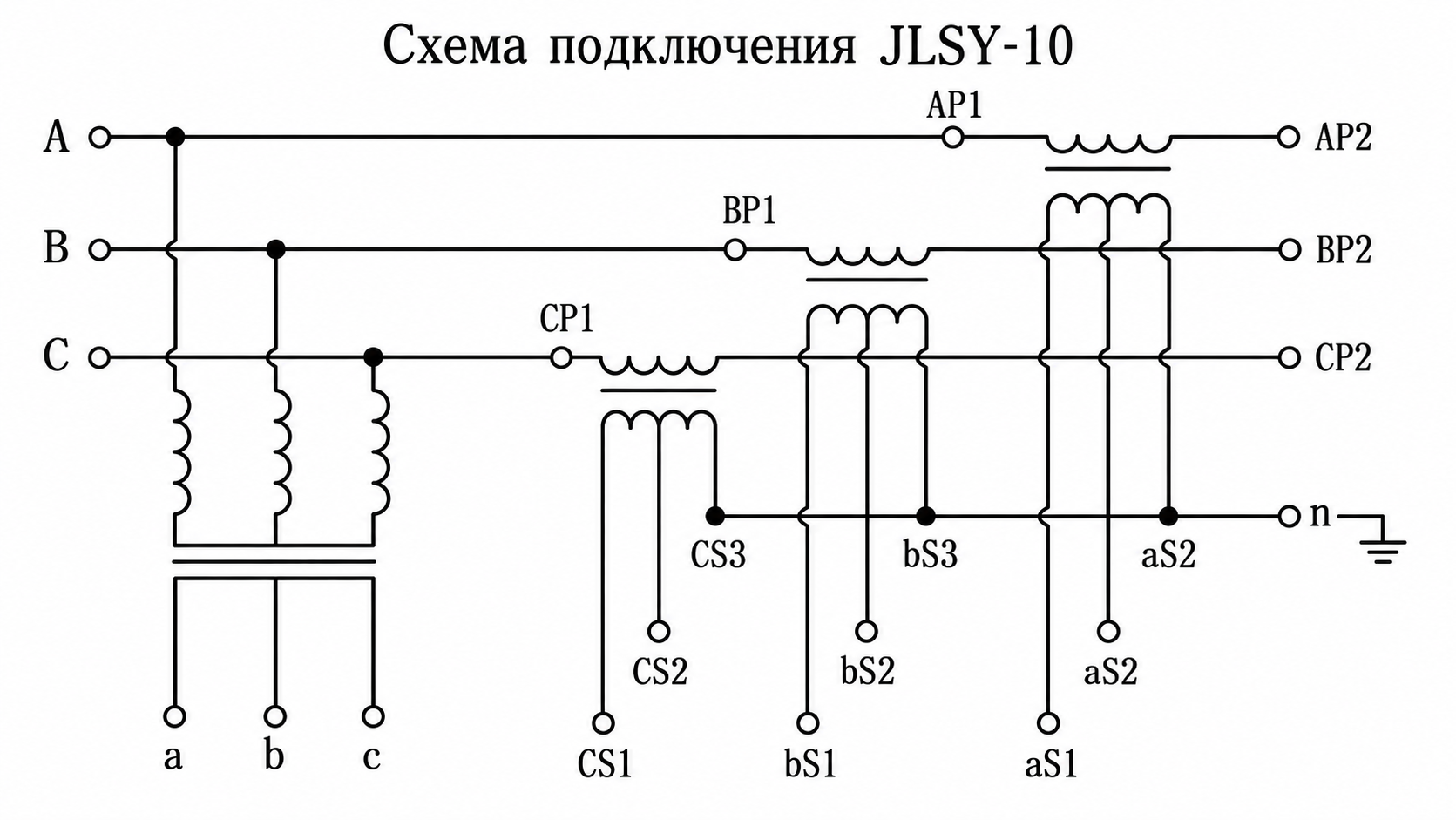

Схема подключения
Подключение должно выполняться строго в соответствии с утвержденной проектной схемой. Перед вводом в эксплуатацию убедитесь в правильности последовательности клемм AP1/AP2, BP1/BP2 и CP1/CP2. Вторичные выводы ТН (трансформатора напряжения) подают сигналы напряжения на счетчики и устройства мониторинга, а вторичные выводы ТТ (трансформатора тока) обеспечивают входной ток для счетчиков активной и реактивной энергии. Вторичные цепи ТТ ни в коем случае не должны оставаться разомкнутыми во время работы, чтобы избежать опасных перенапряжений. Все подключения заземления и проводка в коробке учета должны соответствовать указанной схеме подключения.
Подбор и частые вопросы
Руководство по выбору
- Выбирайте для систем 10 кВ с уровнем изоляции 12/42/75 кВ.
- Подбирайте первичный ток ТТ в зависимости от фактической нагрузки: 5–600 А для стандартных применений, 750–800 А для высокотоковых условий.
- Укажите коэффициент трансформации напряжения: 10/0,1 кВ для стандартного учета или 11/0,11 кВ для альтернативных схем.
- Используйте класс точности ТТ 0,2S для высокоточного коммерческого учета; для ТН доступны классы точности 0,2 или 0,5.
- Уточните вариант наружной установки на опоре и укажите точное количество при оформлении заказа.
Часто задаваемые вопросы
Вопрос 1: Для чего предназначен комбинированный трансформатор JLSY-10?
JLSY-10 — это наружный масляный трехфазный трехстержневой комбинированный трансформатор, предназначенный для точного измерения тока и напряжения в средневольтных сетях 10 кВ, обычно используемый в наружных подстанциях и распределительных сетях.
Вопрос 2: Какой диапазон токов поддерживает JLSY-10?
Он поддерживает диапазон первичного тока ТТ от 5 А до 800 А: 5–600 А подходит для стандартных нагрузок, а 750–800 А — для промышленных высокотоковых применений.
Вопрос 3: Какие коэффициенты трансформации напряжения доступны для JLSY-10?
Предусмотрены два варианта: 10/0,1 кВ для стандартного учета и 11/0,11 кВ для альтернативных конфигураций, что обеспечивает гибкость при проектировании различных систем.
Вопрос 4: Чем отличается JLSY-10 от модели JLSY12-11W?
JLSY-10 рассчитан на системы 10 кВ с более широким диапазоном токов (5–800 А) и двумя коэффициентами трансформации напряжения, тогда как JLSY12-11W предназначен для систем 11 кВ с диапазоном токов 5–600 А и фиксированным коэффициентом 10/0,1 кВ.
Вопрос 5: Каким стандартам соответствует JLSY-10?
Он соответствует как национальному китайскому стандарту GB20840.4-2015, так и международному стандарту IEC 61869.4:2013 для комбинированных измерительных трансформаторов.
Вопрос 6: Какое техническое обслуживание требуется для JLSY-10?
Регулярные проверки включают контроль уровня масла через смотровое окно, анализ качества масла, при необходимости замену масла через сливное отверстие и осмотр фарфоровых вводов на наличие повреждений или загрязнений.
Вопрос 7: Какие классы точности доступны для измерений?
ТТ обеспечивает класс точности 0,2S для прецизионного коммерческого учета, а ТН выпускается с классами точности 0,2 или 0,5 — оба подходят для расчетов по тарифам энергосбытовых организаций.
Часто задаваемые вопросы
Q1: Что представляет собой комбинированный трансформатор JLSY-10 и где он применяется?
Это наружный масляный трансформатор для трехфазных систем 10 кВ. Используется для учета и защиты в распределительных пунктах. Соответствует стандартам GB20840.4 и IEC 61869.4.
Q2: Можно ли устанавливать трансформатор на высоте более 1000 метров?
Да, устройство работает на высоте до 4500 метров без снижения характеристик. Эксплуатация возможна при температурах от -25°C до +55°C. Уточняйте требования к изоляции для нестандартных условий.
Q3: Какой тип изоляции используется в трансформаторах серии JLSY-10?
Применяется масляная изоляция с высоковольтными фарфоровыми вводами. Конструкция оптимизирована для надежной наружной установки. Требуется периодическая проверка уровня и качества масла.
Q4: Какие номинальные первичные токи доступны для данной модели?
Поддерживаются первичные токи в диапазоне от 5 А до 800 А. Номинальная частота составляет 50 Гц или 60 Гц. Для подбора точного коэффициента свяжитесь с нами.
Q5: Каким международным стандартам соответствует оборудование JLSY-10?
Оборудование полностью соответствует стандартам GB20840.4-2015 и IEC 61869.4:2013. Заземление выполняется согласно местным нормам ПУЭ. Запросите актуальные сертификаты соответствия у вашего менеджера.
Q6: Какие документы предоставляются при поставке трансформаторов?
В комплект входит паспорт изделия и руководство по эксплуатации. Обслуживание выполняется по регламентам завода-изготовителя. Запросите полную спецификацию документации у отдела продаж.
