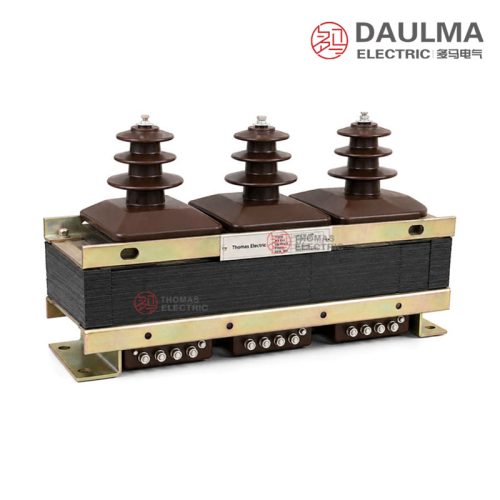

نظرة عامة
محول الجهد JSZW3-6 / JSZW3-10 / JSZW3-11 / JSZW3-12 هو محول جهد ثلاثي الطور داخلي شبه مغلق، مصنوع بتقنية الصب بالإيبوكسي، ومصمم لأنظمة الجهد المتوسط بفئات 6 كيلوفولت و10 كيلوفولت و11 كيلوفولت و12 كيلوفولت. يتميز بتصميم ثلاثي الطور مدمج، حيث تكون اللفات ملفوفة بشكل متحد المركز حول قلب من الفولاذ السيليكوني المدرفل على البارد، ومغطاة بالكامل بمادة الإيبوكسي لتعزيز ثبات العزل والمتانة الميكانيكية.
يدعم هذا المحول وظيفتين: فئات دقة القياس 0.2 أو 0.5 أو 1، وفئات الحماية/جهد الباقية 3P أو 6P. وهو مناسب لقياس الجهد، وقياس الطاقة، وحماية المرحلات، وكشف جهد الباقية في أنظمة التيار المتردد بتردد 50 هرتز أو 60 هرتز التي لا يكون فيها نقطة التعادل مؤرضاً فعّالاً. يتماشى التصميم مع معايير IEC ويُستخدم على نطاق واسع في تطبيقات الخزانات الكهربائية عبر الأسواق الدولية بما في ذلك جنوب شرق آسيا والشرق الأوسط وأفريقيا.
ملخص المواصفات الرئيسية
| المعامل | القيمة |
|---|---|
| فئة الجهد | 6kV, 10kV, 11kV, 12kV |
| التردد المقنن | 50Hz / 60Hz |
| نسبة الجهد النموذجية | 6kV/√3 : 100V/√3 : 100V/3; 10kV/√3 : 100V/√3 : 100V/3; 11kV/√3 : 110V/√3 : 110V/3 |
| فئة دقة القياس | 0.2, 0.5, 1 |
| فئة دقة الحماية | 3P, 6P |
| أقصى خرج | 600VA (مرجعي) |
| تأريض النظام | نقطة تعادل غير مؤرضة فعّالاً |
| نوع العزل | إيبوكسي مصبوب |
| تكوين الطور | ثلاثي الطور متكامل |
| نوع التركيب | النوع A (جانبي) أو النوع B (قاعدي) |
| لفة جهد الباقية | نعم (متوافقة مع التوصيل المثلثي المفتوح) |
| معيار التطبيق | أنظمة جهد متوسط متوافقة مع IEC |

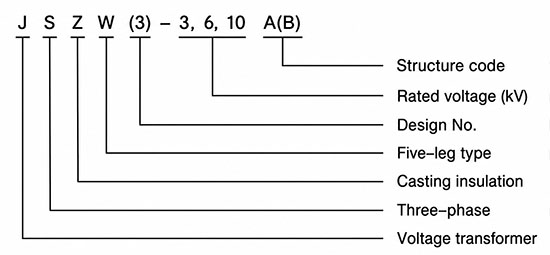

ترميز الموديل
- J: محول جهد
- S: ثلاثي الطور
- Z: معزول بالإيبوكسي المصبوب
- W: نوع داخلي
- 3: رقم تسلسل التصميم
- -6 / -10 / -11 / -12: فئة الجهد الأولي المقنن بالكيلوفولت (6kV, 10kV, 11kV, 12kV)

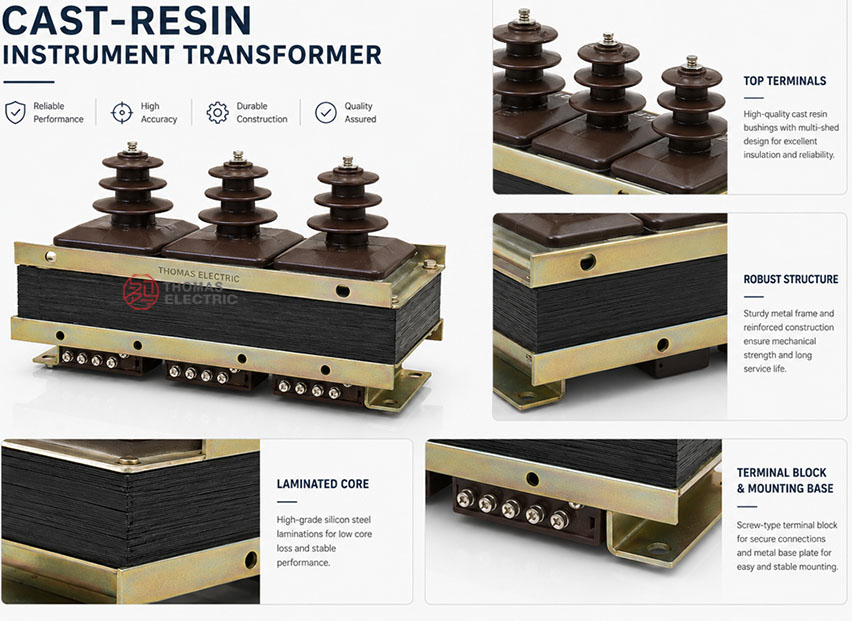

البناء
يتميز سلسلة JSZW3 ببناء ثلاثي الطور متكامل، حيث تكون جميع الأطوار مثبتة معاً في وحدة واحدة مدمجة. يستخدم الدائرة المغناطيسية هيكل قلب حديدي جانبي مصنوع من صفائح فولاذ سيليكوني مدرفلة على البارد ذات نفاذية عالية. تكون اللفة الأولية، ولفة القياس الثانوية، ولفة جهد الباقية مرتبة بشكل متحد المركز على ذراع القلب ومغروسة بالكامل في عزل الإيبوكسي المصبوب. يوفر هذا الصب شبه المغلق مقاومة عازلة ممتازة، ومقاومة للرطوبة، ومتانة ميكانيكية. يكون الطرف A لللفة الأولية معزولاً بالكامل، بينما لا يكون الطرف N معزولاً، بما يتوافق مع استخدامه في الأنظمة ذات نقطة التعادل غير المؤرضة فعّالاً. يتوفر التجميع بنوعين ميكانيكيين: النوع A مع ثقوب تركيب جانبية على مشبك القلب الحديدي، والنوع B مع لوحة قاعدية للتثبيت من الأسفل—كلاهما مناسب للدمج الآمن في لوحات الخزانات الداخلية.
المعطيات التقنية
ظروف التشغيل
- مكان التركيب: خزانات كهربائية داخلية متوسطة الجهد
- التردد المقنن: 50Hz / 60Hz
- درجة الحرارة المحيطة: -5°C إلى +40°C
- النظام المناسب: أنظمة ذات نقطة تعادل غير مؤرضة فعّالاً أو معزولة
- بيئة التركيب: يجب أن تكون خالية من الاهتزاز الشديد، والغبار الموصل، والغازات المسببة للتآكل، والوسط المتفجر والتلوث الشديد.
- الظروف الخاصة: للارتفاعات العالية، والرطوبة العالية، والمناخ الاستوائي أو المتطلبات الخاصة، يُوصى بالتأكيد الفني قبل الطلب.
المعايير الفنية
محولات الجهد JSZW3 هي محولات جهد حثية ثلاثية الطور شبه مغلقة مصنوعة بالإيبوكسي المصبوب، مصممة لأنظمة داخلية بجهد 6kV و10kV و11kV و12kV. تعمل ضمن مدى درجات حرارة محيطة من -5°C إلى +40°C، وتتوافق مع معايير IEC 61869 وGB/T 20840، وتدعم فئات دقة قياس تصل إلى 0.2 وفئات حماية تصل إلى 6P، مع خرج أقصى 600VA.
| النوع | نسبة التحويل المقننة (kV) |
فئة الدقة / الخرج المقنن (VA) |
أقصى خرج (VA) |
|
|---|---|---|---|---|
| فئة الدقة |
الخرج المقنن (VA) |
|||
| JSZW3-6 | 6000/√3 : 100/√3 : 100/3 | 0.2/6P(3P) | 45/120 | 600 |
| 0.5/6P(3P) | 90/120 | |||
| 1.0/6P(3P) | 150/120 | |||
| JSZW3-10 | 10000/√3 : 100/√3 : 100/3 | 0.2/6P(3P) | 60/120 | 600 |
| 0.5/6P(3P) | 150/120 | |||
| 1.0/6P(3P) | 240/240 | |||
التركيب والتوصيلات
الأبعاد الخارجية

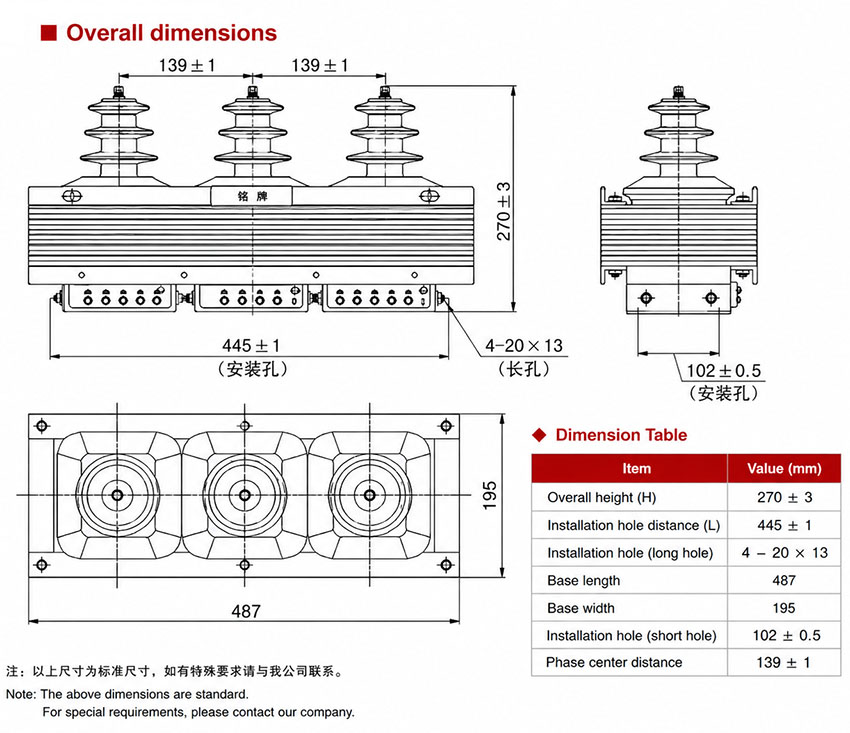

توفر الأبعاد الخارجية قيماً مرجعية أساسية لتخطيط الخزانة والتركيب، بما في ذلك المسافة بين الأطوار (139 ± 1mm)، العرض الكلي (487mm)، مسافة ثقوب التركيب (445 ± 1mm)، الارتفاع الكلي (270 ± 3mm)، والعمق (195mm). تم تحديد ثقوب التركيب الطويلة كـ 4-20 × 13mm. هذه الأبعاد لأغراض التخطيط الأولي؛ يجب التحقق من الأبعاد النهائية مقابل مخطط الأبعاد المعتمد.
مخطط التوصيل

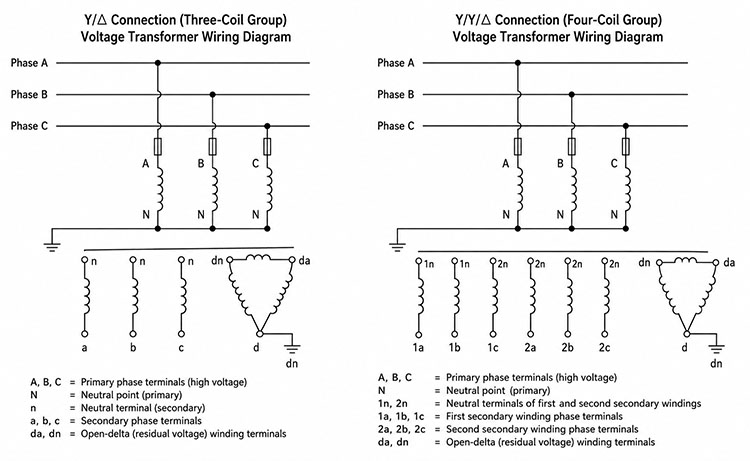

يوضح مخطط التوصيل علامات الأطراف للتوصيلات الأولية والثانوية. تُسمى الأطراف الأولية A وB وC وN. تُسمى اللفات الثانوية وفقاً لترميز محولات الجهد القياسي، مع الإشارة بوضوح إلى أطراف دوائر القياس والحماية. الطرف N غير معزول بالكامل ويجب توصيله بدقة وفقاً للتصميم المعتمد. يجب تأكيد طريقة تأريض النظام قبل اختيار تكوين التوصيل المناسب.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر فئة الجهد المناسبة (6kV، 10kV، 11kV، أو 12kV) وفقاً لمتطلبات نظامك والمواصفات الفنية للمشروع.
- اختر بين النوع A (مثبت جانبياً مع ثقوب في مشبك القلب الحديدي) أو النوع B (مثبت من القاعدة) حسب تصميم خزانة الخزانة الكهربائية ومساحة التركيب المتاحة.
- حدد فئة الدقة المطلوبة—3P للتطبيقات عالية الدقة في الحماية أو 6P للحماية العامة ووظائف جهد الباقية.
- حدد ما إذا كانت لفة جهد الباقية مطلوبة لكشف أعطال الأرض في الأنظمة ذات نقطة التعادل غير المؤرضة فعّالاً.
- تأكد من الخرج المقنن، ومستوى العزل، ومخطط التوصيل، والمعايير المطبقة، ومتطلبات الشهادات عند تقديم الطلب.
Frequently Asked Questions
Q1: هل يمكن استخدام محول الجهد JSZW3-6 في أنظمة 11kV؟
لا، كل طراز مصمم لجهد محدد. طراز JSZW3-6 مخصص لأنظمة 6kV، بينما تتوفر طرازات منفصلة لـ 10kV و11kV و12kV. يرجى تحديد جهد النظام بدقة عند الطلب.
Q2: ما فئة الحماية المناسبة لدوائر القياس والحماية؟
يوفر المحول فئات دقة قياس تصل إلى 0.2 وفئات حماية تصل إلى 6P. الحد الأقصى للخرج يصل إلى 600VA. تواصل معنا لتأكيد فئة الدقة المطلوبة لمشروعك.
Q3: أين يتم تركيب محول الجهد JSZW3 ثلاثي الطور؟
يُركب حصرياً داخل خزانات كهربائية داخلية متوسطة الجهد. يجب أن تكون بيئة التركيب خالية من الاهتزاز والغبار الموصل والغازات المسببة للتآكل. يُنصح بالتأكيد الفني للبيئات الخاصة.
Q4: ما هي المعايير الدولية المتوافق معها هذا المحول؟
يتوافق المحول مع معايير IEC 61869 وGB/T 20840. هو محول حثي ثلاثي الطور مغلف بالإيبوكسي المصبوب. اطلب شهادات المطابقة عند تأكيد الطلب.
Q5: هل يمكن تخصيص المحول للارتفاعات العالية والرطوبة؟
نعم، ولكن يتطلب ذلك تأكيداً فنياً مسبقاً. الظروف الخاصة مثل الارتفاعات العالية والمناخ الاستوائي تحتاج إلى مواصفات تصنيع مخصصة. تواصل مع فريق المبيعات للمراجعة.
Q6: ما هو التطبيق الرئيسي لمحول الجهد JSZW3؟
يُستخدم بشكل أساسي في أنظمة التوزيع ذات نقطة التعادل غير المؤرضة أو المعزولة. يعمل بتردد 50Hz أو 60Hz ضمن مدى حرارة -5 إلى +40 درجة مئوية. تأكد من ملاءمته لنظامك.
