نظرة عامة
سلسلة LB-10W هي محولات تيار خارجية مغمورة بالزيت، مصممة لأنظمة الطاقة المتناوبة ذات الجهد المتوسط 10 كيلوفولت. وتتميز بهيكل خارجي من الصلب مملوء بزيت عازل معدني عالي الجودة، معالَج بواسطة الترشيح بالفراغ وتعبئة الزيت تحت الفراغ لضمان قوة عازلة حرارية مثلى في البيئات الداخلية والخارجية على حدٍّ سواء.
توفر هذه المحولات قياس تيار دقيقًا بدقة فئتين 0.2 و0.5 لأغراض القياس، وفئة 10P10 لتطبيقات الحماية. وهي مناسبة لقياس الطاقة، وحماية المرحلات، ومراقبة التوزيع في الخلايا الكهربائية، والمحطات الفرعية الخارجية، والتركيبات المثبتة على الأعمدة. يتوافق التصميم مع المعايير IEC 61869-1/2 وGB/T 20840.1/20840.2، ويسمح بالتشغيل المستمر عند 120% من التيار الأولي المقنن.
لمحة عن المواصفات الرئيسية
| المعامل | القيمة المقننة |
|---|---|
| فئة جهد النظام | 10 kV |
| التردد المقنن | 50 Hz |
| التيار الثانوي المقنن | 5 A |
| نطاق التيار الأولي المقنن | 20 A إلى 400 A |
| القدرة الحرارية المستمرة | 120% من التيار الأولي المقنن |
| فئات الدقة | القياس: 0.2، 0.5؛ الحماية: 10P10 |
| الحمل المقنن | 10 VA، 15 VA، 20 VA لكل لُبّ |
| معامل القدرة للحمل | cosφ = 0.8 (متأخّر) |
| تحمل القصر (Ith / Idyn) | 1.8–30 kA (1 ثانية) / 3.0–50 kA (ذروة) |
| عامل الاستقرار الحراري | 187.5 |
| وسط العزل | زيت عازل معدني |
| المعايير المطبقة | IEC 61869-1/2؛ GB/T 20840.1/20840.2 |

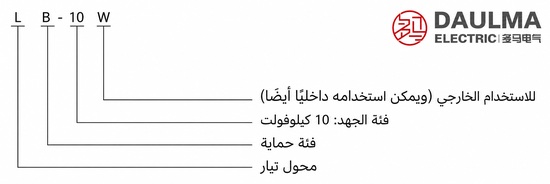

ترميز الموديل
- L: محول تيار (CT)
- B: تكوين وقائي (يدعم وظائف القياس والحماية معًا)
- 10: فئة الجهد (10 كيلوفولت)
- W: تصميم للاستخدام الخارجي (هيكل مقاوم للعوامل الجوية)
البناء
يتميز محول LB-10W بهيكل خارجي متين من الصلب مغمور بالزيت، مناسب للاستخدام الداخلي والخارجي. يوفر العزل زيت عازل معدني عالي الجودة، معالَج عبر الترشيح بالفراغ وتعبئة الزيت تحت الفراغ لإزالة الرطوبة وفقاعات الهواء، مما يضمن سلامة عازلة حرارية عالية. اللب المغناطيسي حلقي الشكل (نوع حلقة)، مما يتيح تحويل تيار دقيقًا مع أقل خطأ طوري ممكن.
يحتوي الخزان المغلق من الصلب على صمام تعبئة زيت، وغطاء واقي من العوامل الجوية، ومنفذ تفريغ الضغط، ونظام غشاء داخلي يعزل الزيت عن الهواء المحيط لتقليل الأكسدة وإطالة عمر الخدمة. توفر الدورة الطبيعية للزيت تبريدًا فعّالًا، مدعومة بعامل استقرار حراري قدره 187.5. الأسطح الخارجية مقاومة للتآكل، وحجرة الأطراف مغلقة تمامًا لضمان تشغيل موثوق في الظروف القاسية.
المعطيات التقنية
ظروف التشغيل
-
- بيئة التركيب: تركيب داخلي أو تركيب خارجي (مثبت على عمود، مثبت على جدار، أو ضمن خلايا كهربائية خارجية)
- الارتفاع: التصنيف القياسي حتى 2000 متر فوق مستوى سطح البحر؛ وقدرة ممتدة حتى 4000 متر مع تخفيض مناسب في القدرة وتأكيد هندسي
- درجة الحرارة المحيطة: −25 °C إلى +40 °C
- الرطوبة النسبية: 95% كحد أقصى (بدون تكاثف)
- درجة التلوث: الفئة II وفقًا لمعيار IEC 60815 (تلوث متوسط)
- الظروف البيئية: خالية من الغازات أو الأبخرة المسببة للتآكل؛ خالية من الوسائط المتفجرة أو القابلة للاشتعال؛ ولا توجد اهتزازات شديدة أو صدمات ميكانيكية تتجاوز الحدود المحددة
- المقاومة للعوامل الجوية: مصممة لتحمل الأمطار، والثلوج، والجليد، والإشعاع فوق البنفسجي، والتغيرات الحرارية في التركيبات الخارجية
المعايير الفنية
محول LB-10W هو محول تيار خارجي مغمور بالزيت لنظام تيار متردد بجهد 10 كيلوفولت (50 هرتز)، ويتميز بنطاق تيار أولي مقنن من 20 إلى 400 أمبير، وتشغيل قياسي في درجات حرارة محيطة تتراوح بين −25 °C و+40 °C، وامتثال للمعايير الدولية الخاصة بتطبيقات الجهد المتوسط. وهو يدعم ارتفاعات تصل إلى 2000 متر (مع خيارات تصل إلى 4000 متر) ويقدم تكوينات ثنائية اللبّ مع فئات دقة مدمجة للقياس والحماية.
بيانات محول التيار
التركيب والتوصيلات

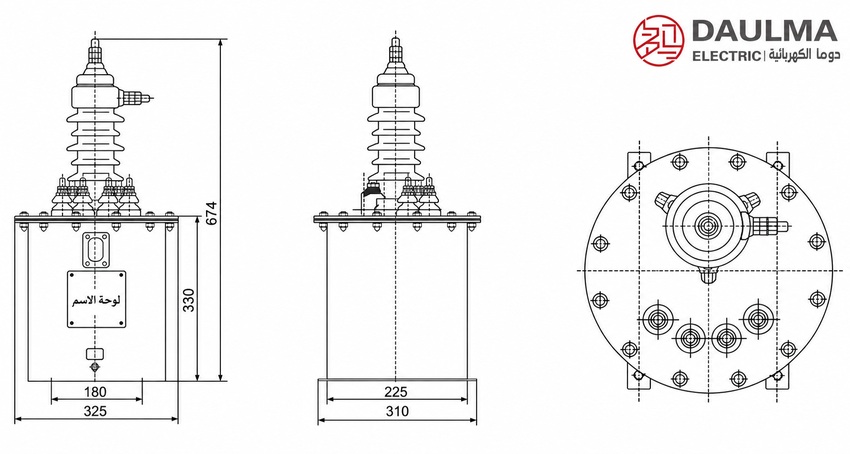

الأبعاد الخارجية
تظهر الأبعاد الخارجية وتفاصيل التثبيت لمحول التيار الخارجي المغمور بالزيت LB-10W في الرسم أعلاه. قد تختلف الأبعاد الفعلية حسب تصنيف التيار والتكوين المحدد عند الطلب.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر تيارًا أوليًّا مقننًا بحيث يقع التيار التشغيلي الطبيعي ضمن 25–100% من القيمة المقننة لضمان الدقة والأداء.
- حدّد فئات الدقة بشكل منفصل للقياس (مثل 0.2 أو 0.5) وللحماية (مثل 10P10)، خاصة عند استخدام تكوينات ثنائية اللبّ.
- عرّف الحمل المقنن (بالـVA) لكل ملف ثانوي بناءً على الأجهزة المتصلة وفقدان الأسلاك، مع ضمان هامش أمان لا يقل عن 25%.
- تأكّد من قدرة التحمل أثناء القصر عبر تحديد Ith (التيار الحراري لمدة ثانية واحدة) وIdyn (التيار الديناميكي الذروي) وفقًا لمستويات العطل في النظام.
- خذ في الاعتبار ظروف التركيب الخارجي مثل الارتفاع فوق 2000 متر، ودرجة التلوث التي تتجاوز الفئة II، والبيئات القصوى مثل المناطق الساحلية أو القطبية.
- اختر خيارات التكوين بما في ذلك النسبة الواحدة أو الثنائية، وعدد الملفات الثانوية، وترتيب الأطراف بما يتناسب مع متطلبات المشروع.
الأسئلة الشائعة
س1: هل يمكن تركيب محول التيار LB-10W في الهواء الطلق؟
نعم، المحول مصمم للتركيب الخارجي أو الداخلي. يتحمل الأمطار والثلوج والأشعة فوق البنفسجية وفق الفئة II للتلوث. يرجى تأكيد بيئة التركيب النهائية عند الطلب.
س2: كيف يؤثر الارتفاع على أداء محول التيار LB-10W؟
التشغيل القياسي يصل إلى 2000 متر فوق سطح البحر. يمكن تمديد التشغيل حتى 4000 متر مع تخفيض القدرة وتأكيد هندسي مسبق. تواصل معنا لحسابات تخفيض الجهد.
س3: هل يدعم المحول لبّين منفصلين للقياس والحماية؟
نعم، يوفر المحول تكوينات ثنائية اللبّ تدمج فئات دقة مخصصة للقياس والحماية. حدد متطلبات فئة الدقة لكل لبّ في طلب الشراء.
س4: ما هو نطاق التيار الأولي المتاح لهذا المحول؟
يتراوح نطاق التيار الأولي المقنن من 20 إلى 400 أمبير. تتوفر تكوينات مخصصة حسب متطلبات المشروع. يرجى إرسال المواصفات الفنية الدقيقة للتأكيد.
س5: هل يتم إجراء اختبارات مصنع قبل شحن المحولات؟
نعم، تخضع جميع المحولات لاختبارات روتينية صارمة قبل الشحن. يتم إصدار شهادات الاختبار والمعايرة بناءً على معايير IEC. اطلب وثائق الاختبار المطلوبة مسبقاً.
س6: في أي تطبيقات شبكات يُستخدم محول التيار LB-10W؟
المحول مخصص لأنظمة التيار المتردد بتردد 50 هرتز وجهد 10 كيلوفولت. يتوافق مع معايير الجهد المتوسط للتطبيقات الصناعية. حدد متطلبات العزل الدقيقة عند الاستفسار.
س7: ما هي درجات الحرارة المحيطة المسموحة للتشغيل؟
يعمل المحول بكفاءة في درجات حرارة محيطة تتراوح بين -25 و+40 درجة مئوية. الرطوبة النسبية تصل إلى 95% دون تكاثف. تأكد من ملاءمة الظروف البيئية لموقعك.
