Обзор

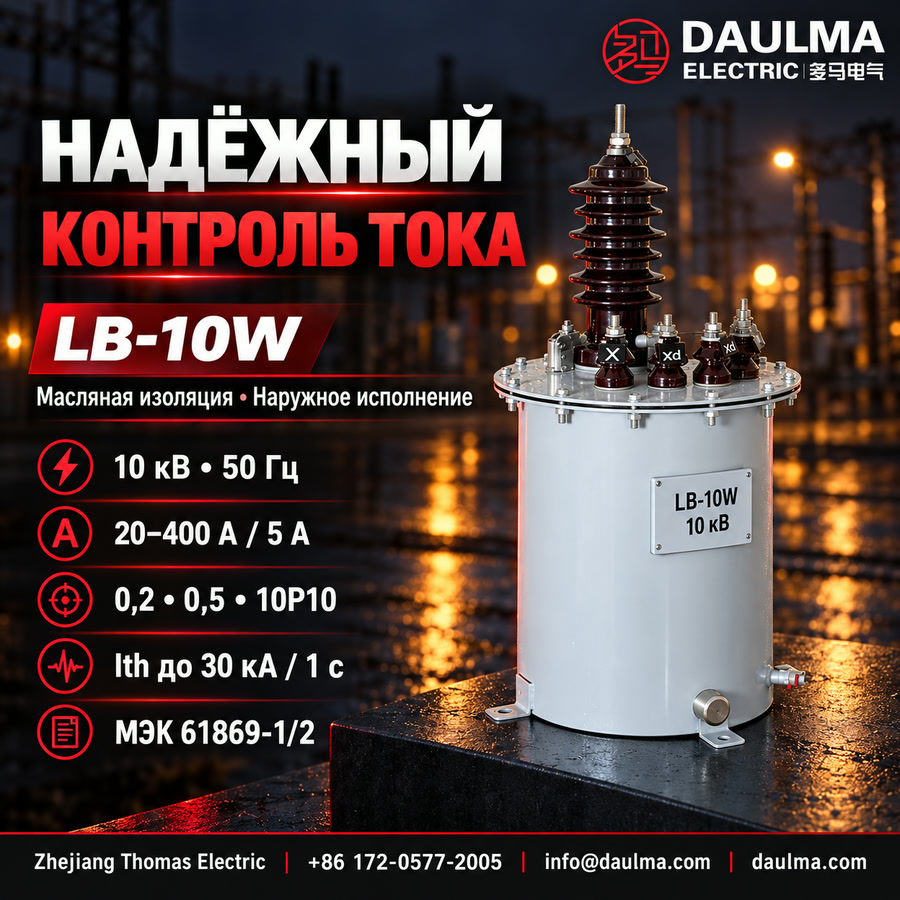

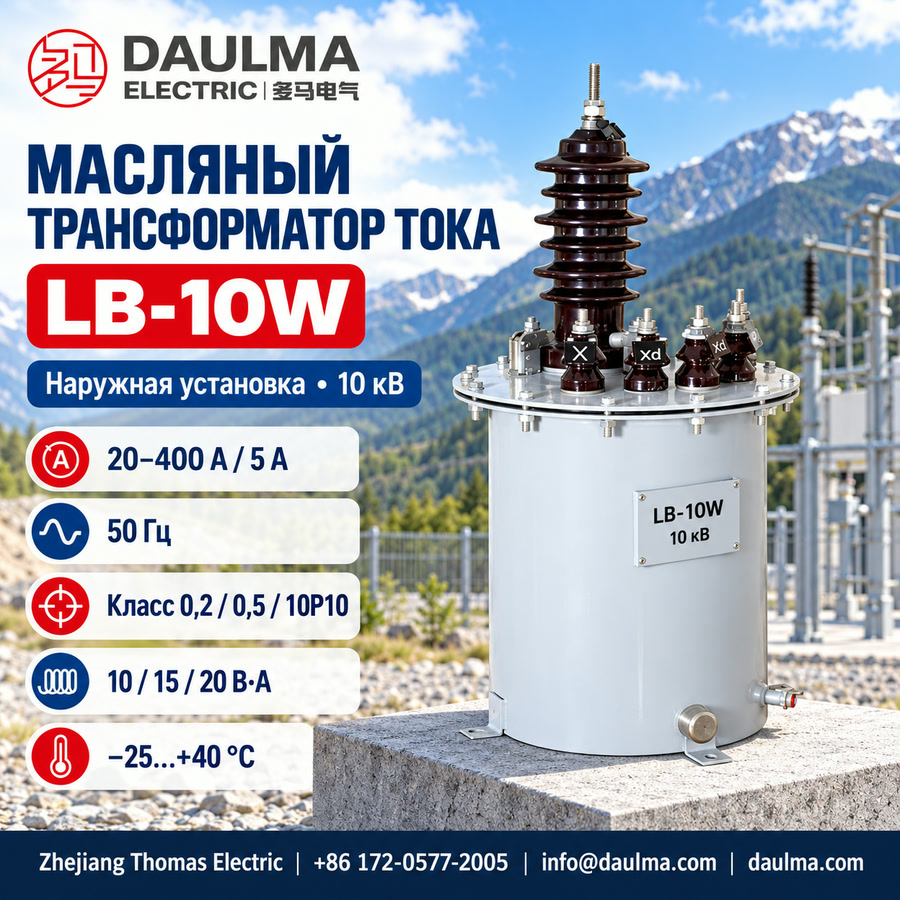

Серия LB-10W — это трансформаторы тока наружной установки с масляным заполнением, предназначенные для средневольтных сетей переменного тока напряжением 10 кВ. Конструкция выполнена в стальном баке, заполненном высококачественным минеральным изоляционным маслом, обработанным методом вакуумной фильтрации и вакуумной заливки для обеспечения оптимальной электрической прочности и тепловых характеристик как при внутренней, так и при наружной установке.
Эти трансформаторы обеспечивают точное измерение тока с классами точности 0.2 и 0.5 для коммерческого учёта и 10P10 — для релейной защиты. Они подходят для систем учёта электроэнергии, релейной защиты и мониторинга распределительных устройств в КРУ, наружных подстанциях и опорных конструкциях. Конструкция соответствует стандартам МЭК 61869-1/2 и ГОСТ Р МЭК 61869-1/2 (ГОСТ Р 57437.1/57437.2), допускает длительную работу при токе, составляющем 120 % от номинального первичного тока.
Основные номинальные параметры
| Параметр | Значение |
|---|---|
| Класс напряжения сети | 10 кВ |
| Номинальная частота | 50 Гц |
| Номинальный вторичный ток | 5 А |
| Диапазон номинальных первичных токов | 20 А – 400 А |
| Длительно допустимая тепловая нагрузка | 120 % от номинального первичного тока |
| Классы точности | Учёт: 0.2, 0.5; Защита: 10P10 |
| Номинальная нагрузка | 10 ВА, 15 ВА, 20 ВА на сердечник |
| Коэффициент мощности нагрузки | cosφ = 0.8 (индуктивный) |
| Ток термической и динамической стойкости (Ith / Idyn) | 1.8–30 кА (1 с) / 3.0–50 кА (амплитудное значение) |
| Коэффициент термической стойкости | 187.5 |
| Изоляционная среда | Минеральное изоляционное масло |
| Применимые стандарты | IEC 61869-1/2; GB/T 20840.1/20840.2 |

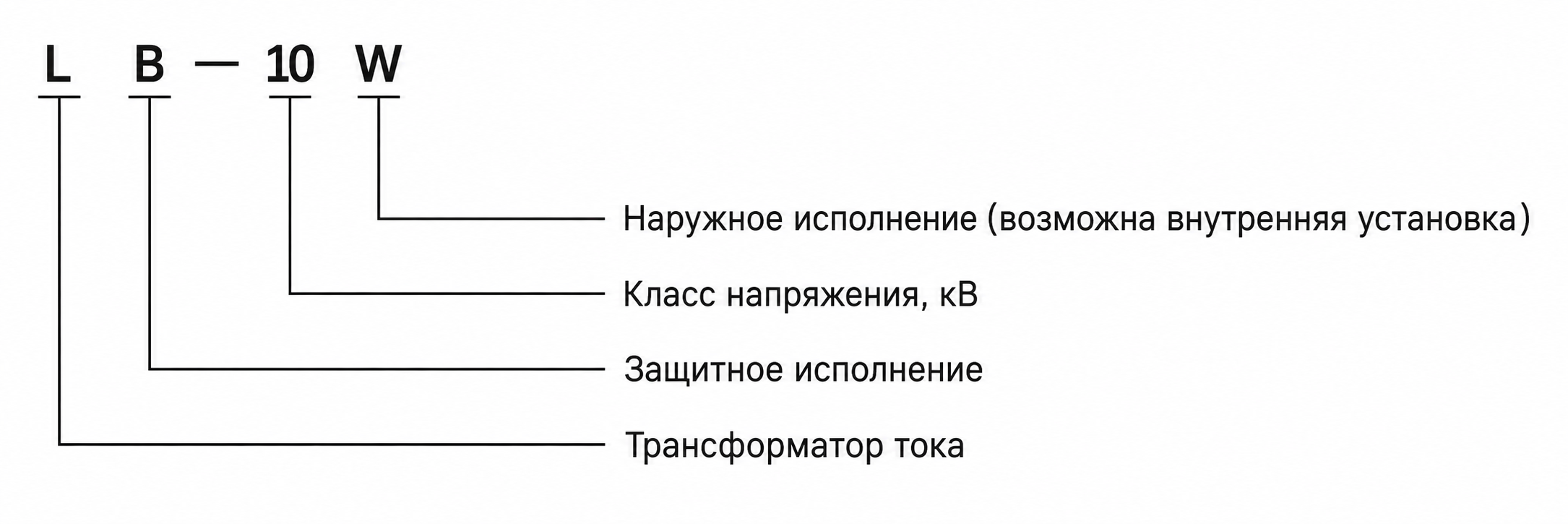

Расшифровка обозначения модели
- L: Трансформатор тока (ТТ)
- B: Защитное исполнение (поддерживает функции как учёта, так и защиты)
- 10: Класс напряжения (10 кВ)
- W: Исполнение для наружной установки (погодостойкая конструкция)
Конструкция
LB-10W выполнен в прочном стальном баке с масляным заполнением, пригодном как для внутренней, так и для наружной эксплуатации. Изоляция обеспечивается высококачественным минеральным изоляционным маслом, обработанным методом вакуумной фильтрации и вакуумной заливки для удаления влаги и воздушных пузырей, что гарантирует высокую диэлектрическую прочность и термическую стабильность. Магнитопровод — тороидальный (кольцевой), что обеспечивает точное преобразование тока с минимальной погрешностью по фазе.
Герметичный стальной бак оснащён клапаном для заливки масла, защитной крышкой от атмосферных воздействий, предохранительным клапаном сброса давления и внутренней мембранной системой, изолирующей масло от окружающего воздуха для снижения окисления и увеличения срока службы. Естественная циркуляция масла обеспечивает эффективное охлаждение при коэффициенте термической стойкости 187.5. Наружные поверхности обладают коррозионной стойкостью, а клеммная камера полностью герметизирована для надёжной работы в суровых условиях наружной установки.
Технические параметры
Условия эксплуатации
-
- Условия установки: Внутренняя или наружная установка (на опоре, на стене или в наружных распределительных устройствах)
- Высота над уровнем моря: Стандартное исполнение до 2000 м; расширенное исполнение до 4000 м с соответствующим пересчётом параметров и подтверждением инженерного расчёта
- Температура окружающей среды: от −25 °C до +40 °C
- Относительная влажность: До 95 % (без конденсации)
- Степень загрязнения: Класс II по IEC 60815 (средняя степень загрязнения)
- Окружающая среда: Отсутствие коррозионно-активных газов или паров; отсутствие взрывоопасных или легковоспламеняющихся веществ; отсутствие сильной вибрации или механических ударов, превышающих установленные пределы
- Стойкость к атмосферным воздействиям: Конструкция выдерживает дождь, снег, наледь, УФ-излучение и циклические перепады температуры при наружной установке
Технические параметры
Трансформатор тока LB-10W — масляный, наружной установки, для сетей переменного тока класса напряжения 10 кВ (50 Гц), с диапазоном номинальных первичных токов 20–400 А, стандартным диапазоном температуры окружающей среды от −25 °C до +40 °C и соответствием стандартам МЭК для средневольтных применений. Допускает установку на высоте до 2000 м (с возможностью до 4000 м) и доступен в двухсердечниковом исполнении с комбинированными классами точности для учёта и защиты.
Данные трансформатора тока
Установка и подключение

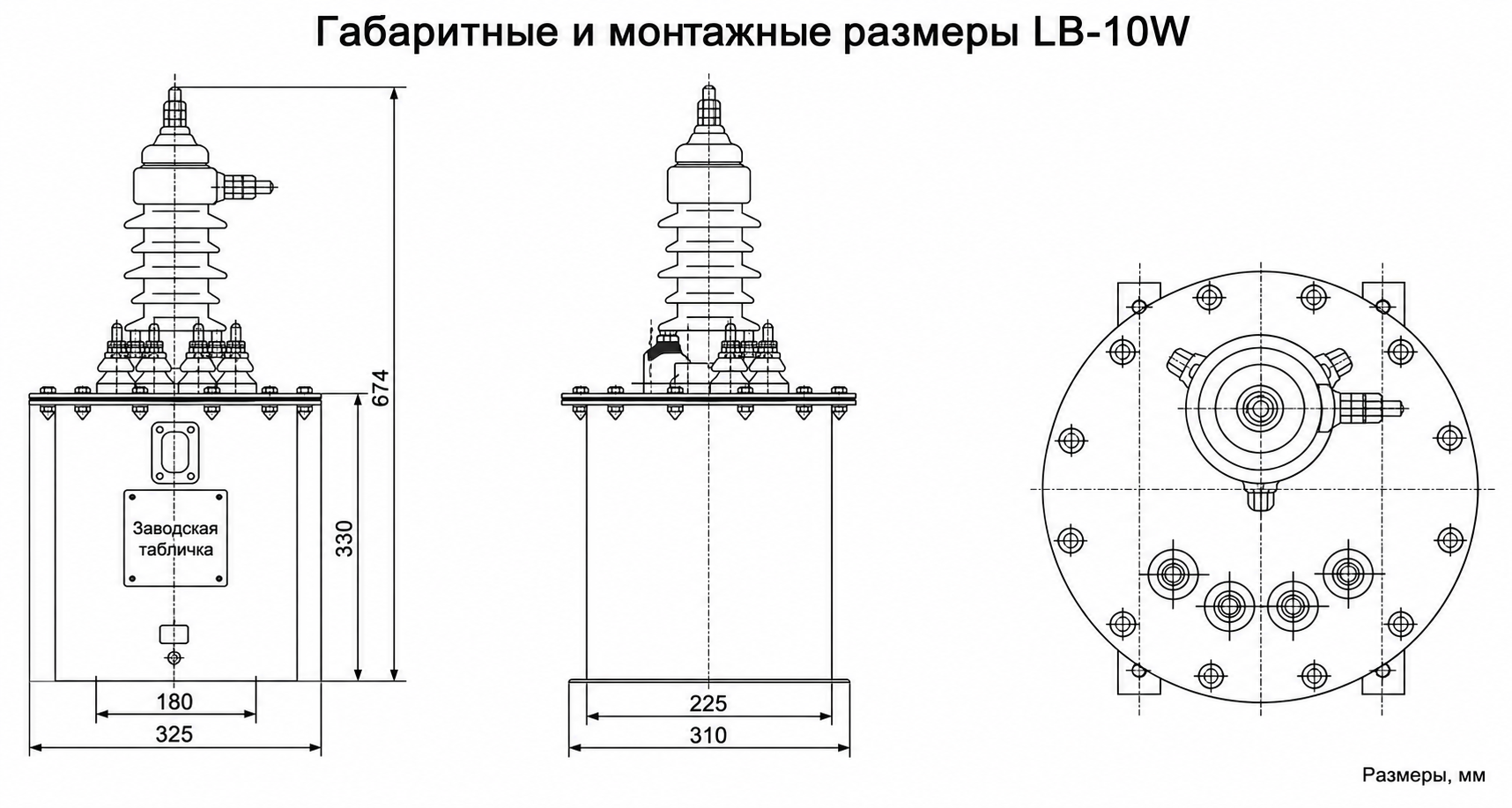

Габаритные размеры
Габаритные размеры и данные по монтажу масляного трансформатора тока наружной установки LB-10W приведены на чертеже выше. Фактические размеры могут отличаться в зависимости от номинального тока и конкретной конфигурации заказа.
Подбор и частые вопросы
Руководство по выбору
- Выбирайте номинальный первичный ток таким образом, чтобы нормальный рабочий ток находился в диапазоне 25–100 % от номинального значения для обеспечения точности и надёжности работы.
- Указывайте классы точности отдельно для учёта (например, 0.2 или 0.5) и защиты (например, 10P10), особенно при использовании двухсердечниковых исполнений.
- Определяйте номинальную нагрузку (ВА) для каждой вторичной обмотки с учётом потребляемой мощности подключаемых приборов и потерь в проводах, предусматривая запас не менее 25 %.
- Подтверждайте способность выдерживать токи короткого замыкания, указывая Ith (термический ток в течение 1 с) и Idyn (динамический пиковый ток) в соответствии с уровнем токов короткого замыкания в вашей системе.
- Учитывайте условия наружной установки: высоту над уровнем моря более 2000 м, степень загрязнения выше II класса, а также экстремальные условия, такие как прибрежные или арктические зоны.
- Выбирайте конфигурацию: одинарное или двойное передаточное отношение, количество вторичных обмоток и расположение выводов в соответствии с требованиями проекта.
Часто задаваемые вопросы
В1: Как правильно выбрать коэффициент трансформации для трансформатора тока LB-10W наружной установки с масляным заполнением?
Выберите коэффициент трансформации так, чтобы нормальный рабочий ток вашей системы находился в пределах 25–100 % от номинального первичного тока. Также проверьте совместимость с максимальными режимами нагрузки и требованиями согласования с релейной защитой.
В2: В чём основные различия между эпоксидными ТТ для внутренней установки и масляными ТТ наружной установки, такими как LB-10W?
Масляные трансформаторы тока наружной установки, такие как LB-10W, предназначены для эксплуатации в суровых условиях и обладают повышенной стойкостью к атмосферным воздействиям, устойчивостью к УФ-излучению, расширенным диапазоном рабочих температур и лучшими тепловыми характеристиками по сравнению с литыми эпоксидными ТТ, используемыми во внутренних помещениях.
В3: Как правильно заказать двухсердечниковый ТТ LB-10W для совместного применения в цепях учёта и защиты?
Чётко укажите отдельные классы точности и номинальные нагрузки для каждого сердечника — обычно класс 0.2 или 0.5 для учёта и класс 10P10 для защиты — чтобы обеспечить оптимальную работу в обоих режимах.
В4: Как рассчитывается требуемая нагрузка (ВА) для вторичных цепей, подключаемых к ТТ LB-10W?
Общая нагрузка равна сумме номинальных мощностей приборов (в ВА) и потерь в проводах (I²R). Номинальная нагрузка ТТ должна быть как минимум в 1.25 раза больше этой суммы для обеспечения достаточного запаса надёжности.
В5: Что означают Ith и Idyn, и как определить их значения для ТТ LB-10W?
Ith — номинальный ток термической стойкости (симметричный ток КЗ в течение 1 с), Idyn — номинальный ток динамической стойкости (пиковый несимметричный ток КЗ). Обычно Idyn ≈ 2.5 × Ith × √2. Оба параметра должны быть не ниже ожидаемых токов короткого замыкания в вашей системе.
В6: Какие ключевые правила безопасности необходимо соблюдать при монтаже или обслуживании ТТ LB-10W?
Ни в коем случае не оставляйте вторичную цепь разомкнутой при включённой первичной обмотке. Всегда замыкайте вторичную обмотку накоротко перед отключением любых устройств, обеспечивайте надёжное заземление и поручайте все работы квалифицированному персоналу.
Frequently Asked Questions
Q1: Можно ли устанавливать трансформатор LB-10W на высоте более 2000 метров?
Да, доступно расширенное исполнение для высот до 4000 метров. Базовая версия работает на высоте до 2000 м. Уточняйте требования к исполнению при заказе.
Q2: Какой класс точности выбрать для коммерческого учета электроэнергии?
Для коммерческого учета рекомендуется класс точности 0.2. Он обеспечивает минимальную погрешность измерений в рабочих диапазонах тока. Запросите сертификат калибровки у менеджера.
Q3: Какой диапазон первичных токов поддерживает данная модель?
Стандартный диапазон первичных токов составляет от 20 до 400 А. Индивидуальные коэффициенты трансформации изготавливаются по запросу. Свяжитесь с нами для расчета нестандартных параметров.
Q4: Как оборудование переносит агрессивные атмосферные воздействия?
Конструкция выдерживает дождь, снег, наледь и УФ-излучение при наружной установке. Степень загрязнения соответствует Классу II по IEC 60815. Уточняйте условия эксплуатации для специфических регионов.
Q5: Соответствует ли продукция международным стандартам МЭК?
Да, продукция соответствует стандартам МЭК для средневольтных применений. Оборудование проходит заводские испытания перед отгрузкой. Запросите протоколы типовых испытаний для вашего тендера.
Q6: Для каких распределительных устройств применяется трансформатор LB-10W?
Модель предназначена для наружных распределительных устройств и установки на опорах. Номинальное напряжение составляет 10 кВ при частоте 50 Гц. Уточняйте совместимость с вашим проектом.
