Přehled

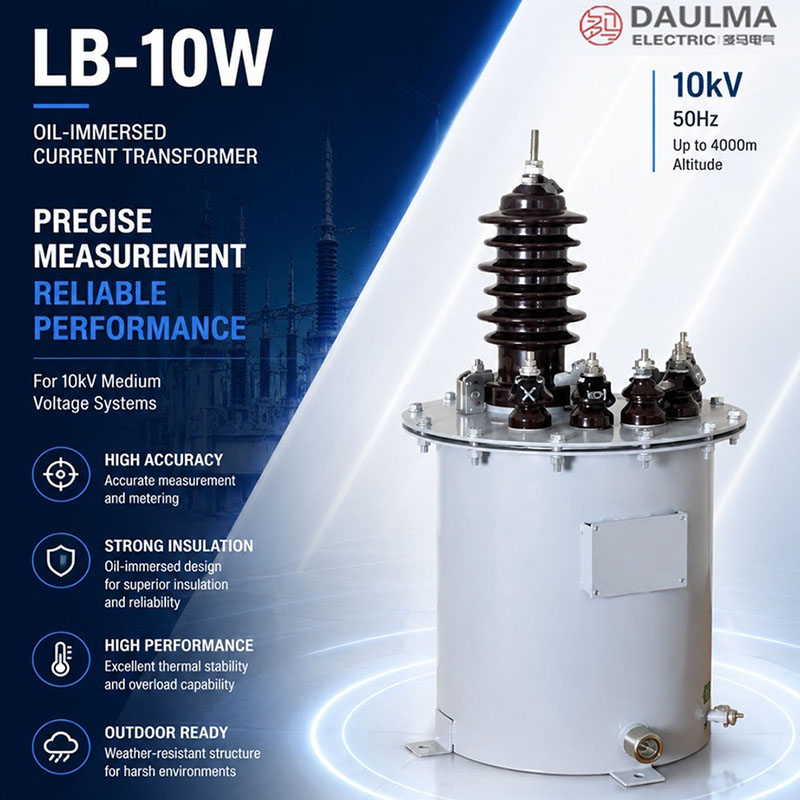

Série LB-10W jsou venkovním prostředím odolné, olejové proudové transformátory určené pro středněnapěťové střídavé rozvody 10 kV. Mají ocelovou nádrž vyplněnou vysoce kvalitním minerálním izolačním olejem, který je zpracován za použití vakuumové filtrace a plnění pod vakuem, aby byla zajištěna optimální dielektrická pevnost a tepelný výkon jak v interiéru, tak v exteriéru.
Tyto transformátory poskytují přesné měření proudu s třídami přesnosti 0,2 a 0,5 pro měřicí účely a 10P10 pro ochranné aplikace. Jsou vhodné pro měření spotřeby energie, reléovou ochranu a monitorování distribuce v rozváděčích, venkovních trafostanicích i na sloupech. Konstrukce splňuje normy IEC 61869-1/2 a GB/T 20840.1/20840.2 a umožňuje trvalý provoz při 120 % jmenovitého primárního proudu.
Přehled hlavních parametrů
| Parametr | Hodnota |
|---|---|
| Napěťová třída sítě | 10 kV |
| Jmenovitá frekvence | 50 Hz |
| Jmenovitý sekundární proud | 5 A |
| Rozsah jmenovitého primárního proudu | 20 A až 400 A |
| Trvalý tepelný výkon | 120 % jmenovitého primárního proudu |
| Třídy přesnosti | Měření: 0,2, 0,5; Ochrana: 10P10 |
| Jmenovitá zátěž | 10 VA, 15 VA, 20 VA na jádro |
| Účiník zátěže | cosφ = 0,8 (induktivní) |
| Odpornost proti zkratu (Ith / Idyn) | 1,8–30 kA (1 s) / 3,0–50 kA (špička) |
| Tepelný stabilitní faktor | 187,5 |
| Izolační médium | Minerální izolační olej |
| Použitelné normy | IEC 61869-1/2; GB/T 20840.1/20840.2 |
Označení modelu
- L: Proudový transformátor (CT)
- B: Ochranné provedení (podporuje funkce měření i ochrany)
- 10: Napěťová třída (10 kV)
- W: Pro venkovní provoz (odolné konstrukci proti povětrnostním vlivům)
Konstrukce
LB-10W má robustní ocelovou nádrž s olejovou izolací vhodnou pro vnitřní i venkovní provoz. Izolace je zajištěna vysoce kvalitním minerálním izolačním olejem, který je zpracován vakuumovou filtrací a plněním pod vakuem, aby se odstranila vlhkost a vzduchové bubliny a zajistila vysoká dielektrická integrita a tepelná stabilita. Magnetické jádro je toroidní (kruhového typu), což umožňuje přesný převod proudu s minimální fázovou chybou.
Uzavřená ocelová nádrž obsahuje ventil pro plnění olejem, ochranný kryt proti počasí, pojistný ventilační otvor a vnitřní membránový systém, který izoluje olej od okolního vzduchu, čímž se snižuje oxidace a prodlužuje životnost zařízení. Přirozená cirkulace oleje zajišťuje efektivní chlazení, podporované tepelným stabilitním faktorem 187,5. Vnější povrchy jsou odolné proti korozi a svorkovnice je plně utěsněna pro spolehlivý venkovní provoz v náročných podmínkách.
Technické parametry
Provozní podmínky
-
- Prostředí instalace: Vnitřní nebo venkovní instalace (na sloup, na stěnu nebo do venkovního rozváděče)
- Nadmořská výška: Standardní hodnocení do 2000 m n. m.; rozšířená možnost provozu až do 4000 m s příslušným deratingem a inženýrským schválením
- Okolní teplota: −25 °C až +40 °C
- Relativní vlhkost: Maximálně 95 % (bez kondenzace)
- Stupeň znečištění: Třída II dle IEC 60815 (střední znečištění)
- Prostředí: Bez korozivních plynů nebo par; bez výbušných nebo hořlavých látek; bez silné vibrace nebo mechanického nárazu přesahujícího stanovené limity
- Odolnost proti povětrnostním vlivům: Navrženo pro odolnost proti dešti, sněhu, námraze, UV záření a teplotním cyklům při venkovní instalaci
Technické parametry
Transformátor LB-10W je venkovní olejový proudový transformátor pro střídavé sítě 10 kV (50 Hz) s rozsahem jmenovitého primárního proudu 20–400 A, standardním provozem v okolní teplotě −25 °C až +40 °C a shodou s normami IEC pro středněnapěťové aplikace. Podporuje nadmořské výšky až 2000 m (s možností až 4000 m) a nabízí dvoujádrové konfigurace s kombinovanými třídami přesnosti pro měření i ochranu.
Data proudového transformátoru
Instalace a zapojení
Gabaritové rozměry
Gabaritové rozměry a detaily uchycení venkovního olejového proudového transformátoru LB-10W jsou uvedeny na výše zobrazeném výkrese. Skutečné rozměry se mohou lišit v závislosti na proudovém jmenovitém výkonu a objednané konfiguraci.
Výběr a časté otázky
Návod pro výběr
- Zvolte jmenovitý primární proud tak, aby běžný provozní proud ležel v rozmezí 25–100 % jmenovité hodnoty, aby byla zajištěna přesnost a výkon.
- Specifikujte samostatně třídy přesnosti pro měření (např. 0,2 nebo 0,5) a pro ochranu (např. 10P10), zejména při použití dvoujádrového provedení.
- Definujte jmenovitou zátěž (VA) pro každé sekundární vinutí na základě připojených přístrojů a ztrát ve vedení a ujistěte se, že zahrnuje bezpečnostní rezervu alespoň 25 %.
- Potvrďte odolnost proti zkratu zadáním Ith (tepelného proudu po dobu 1 sekundy) a Idyn (dynamického špičkového proudu) v souladu s poruchovými hladinami sítě.
- Zohledněte podmínky venkovní instalace, jako je nadmořská výška nad 2000 m, stupeň znečištění vyšší než třída II a extrémní prostředí (např. pobřežní či arktické oblasti).
- Vyberte konfigurační možnosti včetně jedno- nebo dvojpoměrového provedení, počtu sekundárních vinutí a uspořádání svorek podle požadavků projektu.
Často kladené otázky
Otázka 1: Jak zvolit správný převodový poměr pro venkovní olejové proudové transformátory LB-10W?
Vyberte převodový poměr tak, aby normální zatěžovací proud vaší sítě ležel mezi 25 % a 100 % jmenovitého primárního proudu. Rovněž ověřte kompatibilitu s maximálními zatěžovacími podmínkami a potřebami koordinace ochranných relé.
Otázka 2: Jaké jsou hlavní rozdíly mezi vnitřními epoxidovými proudovými transformátory a venkovními olejovými transformátory typu LB-10W?
Venkovní olejové proudové transformátory jako LB-10W jsou navrženy pro náročné prostředí s vynikající odolností proti povětrnostním vlivům, UV záření, širším rozsahem teplot a lepším tepelným výkonem ve srovnání s vnitřními zalévanými typy určenými pro kontrolované prostředí.
Otázka 3: Jak specifikovat dvoujádrový transformátor LB-10W pro současné měřicí a ochranné aplikace?
Jednoznačně definujte samostatné třídy přesnosti a zátěže pro každé jádro – typicky třída 0,2 nebo 0,5 pro měření a třída 10P10 pro ochranu – aby byl zajištěn optimální výkon obou funkcí.
Otázka 4: Jak se vypočítává požadovaná zátěž (VA) pro sekundární obvody připojené k transformátoru LB-10W?
Celková zátěž se rovná součtu VA jmenovitých hodnot přístrojů plus ztrát ve vedení (I²R). Jmenovitá zátěž transformátoru by měla být alespoň 1,25násobek tohoto součtu, aby byla zajištěna dostatečná bezpečnostní rezerva.
Otázka 5: Co znamenají Ith a Idyn a jak určím jejich hodnoty pro LB-10W?
Ith je jmenovitý krátkodobý tepelný proud (symetrický zkratový proud po dobu 1 sekundy), zatímco Idyn je jmenovitý dynamický proud (špičkový asymetrický zkratový proud). Idyn je obvykle 2,5 × Ith × √2. Obě hodnoty musí splňovat nebo překračovat očekávané poruchové hladiny vaší sítě.
Otázka 6: Jaké jsou klíčové bezpečnostní postupy při instalaci nebo servisu transformátorů LB-10W?
Nikdy nenechávejte sekundární obvod otevřený, pokud je primární strana pod napětím. Sekundární stranu vždy zkratujte před odpojením jakýchkoli zařízení, zajistěte řádné uzemnění a veškerou údržbu provádějte výhradně kvalifikovaným personálem.
Frequently Asked Questions
Q1: Jaké třídy přesnosti nabízí tento 10kV transformátor pro měření a ochranu?
Transformátor LB-10W má dvě jádra s třídami 0.2/0.5 pro měření a 10P10 pro ochranu. Třída 0.2 zajišťuje vysokou přesnost pro fakturaci. Pro konkrétní kalibraci kontaktujte výrobce.
Q2: Lze tento olejový transformátor instalovat venku do náročných povětrnostních podmínek?
Ano, je plně odolný proti dešti, sněhu a UV záření. Pracuje v teplotách −25 °C až +40 °C při vlhkosti do 95 %. Při instalaci dbejte na absenci korozivních plynů.
Q3: Může transformátor fungovat v nadmořských výškách přesahujících standardních 2000 metrů?
Ano, provoz až do 4000 m n. m. je možný. Vyžaduje však příslušný derating a předchozí inženýrské schválení. Pro výpočet útlumu výkonu kontaktujte naši technickou podporu.
Q4: Jaký je rozsah primárního proudu a lze jej na míru upravit?
Standardní rozsah primárního proudu je 20 až 400 A pro sítě 50 Hz. Zakázkové úpravy na specifické hodnoty jsou možné. Pro poptávku atypického provedení nás kontaktujte.
Q5: Jaké tovární zkoušky a certifikace jsou provedeny před expedicí?
Výrobek splňuje normy IEC pro středněnapěťové aplikace. Přesný rozsah továrních zkoušek a dodávaných certifikátů podléhá potvrzení. Pro detailní testovací protokoly kontaktujte obchodní oddělení.
Q6: Kde se typicky využívá tento venkovní 10kV proudový transformátor?
Je určen pro venkovní instalace na sloupy, stěny nebo do venkovních rozváděčů. Hodí se pro středněnapěťové sítě s třídou znečištění II. Pro určení vhodnosti aplikace nás neváhejte kontaktovat.
Q7: Jsou pro instalaci transformátoru stanovena nějaká mechanická omezení?
Prostředí nesmí vykazovat silné vibrace nebo mechanické nárazy přesahující stanovené limity. Transformátor vyžaduje stabilní montáž bez vystavení nadměrnému fyzickému namáhání. Pro specifikaci mechanických limitů si vyžádejte technický list.
