نظرة عامة
يُعد محول التيار LBZW-10 محولاً خارجياً من راتنج الإيبوكسي المصبوب، مصممًا لأنظمة التوزيع متوسطة الجهد بجهد 11 كيلوفولت و12 كيلوفولت. يتميز ببنية جافة معزولة بالكامل باستخدام راتنج إيبوكسي مخصص للاستخدام الخارجي، مما يلغي الحاجة إلى العزل الزيتي ويضمن أداءً موثوقًا في البيئات المعرضة للمطر والرطوبة والغبار والإشعاع فوق البنفسجي والتقلبات الحرارية.
يدعم هذا المحول تيارات ثانوية قدرها 5 أمبير أو 1 أمبير، ويقدّم تركيبات دقة قياسية تشمل 0.2/10P و0.2S/10P و0.5/10P، مما يجعله مناسبًا لكلٍ من قياس الطاقة بدقة وحماية المرحلات. ومن التطبيقات النموذجية: مراقبة الخطوط الهوائية، وحدات القياس المثبتة على الأعمدة، المفاتيح الخارجية، المحطات الفرعية المدمجة، ودوائر حماية المغذيات، وذلك وفقًا لمستويات العزل المعيارية IEC بقيم 12/42/75 كيلوفولت.
ملخص المواصفات الرئيسية
| المعامل | القيمة |
|---|---|
| فئة الجهد | 11 كيلوفولت / 12 كيلوفولت |
| مستوى العزل المقنن | 12/42/75 كيلوفولت |
| التردد المقنن | 50 هرتز (60 هرتز حسب التأكيد) |
| نطاق التيار الأولي | 5 أمبير إلى 600 أمبير |
| التيار الثانوي | 5 أمبير أو 1 أمبير |
| فئات الدقة | 0.2، 0.2S، 0.5 (للقياس)؛ 10P (للحماية) |
| نوع العزل | راتنج إيبوكسي مصبوب، نوع جاف |
| بيئة التركيب | خارجي |
| وظائف التطبيق | قياس التيار، قياس الطاقة، حماية المرحلات |
البناء
يتميز محول التيار LBZW-10 بهيكل خارجي من راتنج الإيبوكسي المصبوب، مع طرفين عاليي الجهد مثبتين في الأعلى لتوصيل الموصل الأولي. يتم تغليف الجسم بالكامل براتنج إيبوكسي مقاوم للعوامل الجوية، مما يوفر عزلًا قويًا دون استخدام زيت، وبالتالي يلغي مخاطر التسرب ويقلل من احتياجات الصيانة. يقع صندوق أطراف ثانوي مغلق بإحكام في الجانب السفلي من الوحدة، ليحمي التوصيلات الكهربائية من التعرض للعوامل البيئية ويضمن تركيبًا وصيانة آمنة في الموقع. تم تصميم هذا النوع الجاف خصيصًا لتحقيق موثوقية طويلة الأمد في تطبيقات التوزيع الخارجية التي تتعرض للرطوبة والغبار والتقلبات الحرارية الشديدة.
المعطيات التقنية
ظروف التشغيل
- موقع التركيب: معدات التوزيع متوسطة الجهد الخارجية
- الجهد المقنن: أنظمة فئة 11 كيلوفولت و12 كيلوفولت حسب تأكيد المشروع
- التردد المقنن: 50 هرتز؛ 60 هرتز باتفاق
- درجة حرارة المحيط: نطاق مرجعي من -5°م إلى +55°م
- بيئة التركيب: يجب تجنّب الغمر المستمر، الاهتزاز الميكانيكي الشديد، والبيئات الكيميائية شديدة التآكل إلا إذا تم تحديدها بشكل خاص.
- الظروف البيئية الخاصة: بالنسبة للمشاريع الساحلية أو ذات الرطوبة العالية أو الارتفاعات الشاهقة أو التلوث الكثيف، يجب تأكيد المسافة الزاحفة ودرجة الإحكام وتنسيق العزل قبل الطلب.
البيانات الفنية
محول التيار LBZW-10 هو محول تيار خارجي من راتنج الإيبوكسي المصبوب، مصمم لأنظمة التوزيع متوسطة الجهد بجهد 11 كيلوفولت و12 كيلوفولت. يعمل ضمن نطاق درجات حرارة محيطة من -5°م إلى +55°م، ويلتزم بمعايير IEC 61869-1 وIEC 61869-2 وGB/T 20840.1 وGB/T 20840.2. تدعم الوحدة تيارات أولية من 5 أمبير إلى 600 أمبير، مع مخرجات ثانوية 1 أمبير أو 5 أمبير، وهي مناسبة لتطبيقات القياس والحماية.
| نسبة التيار (أمبير) |
فئات الدقة |
القدرة الخارجة المقننة (فولت أمبير) | تيار التحمل الحراري القصير (كيلو أمبير/1 ثانية) |
التيار الديناميكي المقنن (كيلو أمبير) |
|||
|---|---|---|---|---|---|---|---|
| 0.2S | 0.2/0.5 | 5P | 10P | ||||
| 5–400 | 0.2/10P 0.2S/10P 0.5/10P |
10 | 10 | 15 | 15 | 60 I1n | 150 I1n |
| 600 | 50 I1n | 120 I1n | |||||
التركيب والتوصيلات
مخطط الأبعاد والتركيب

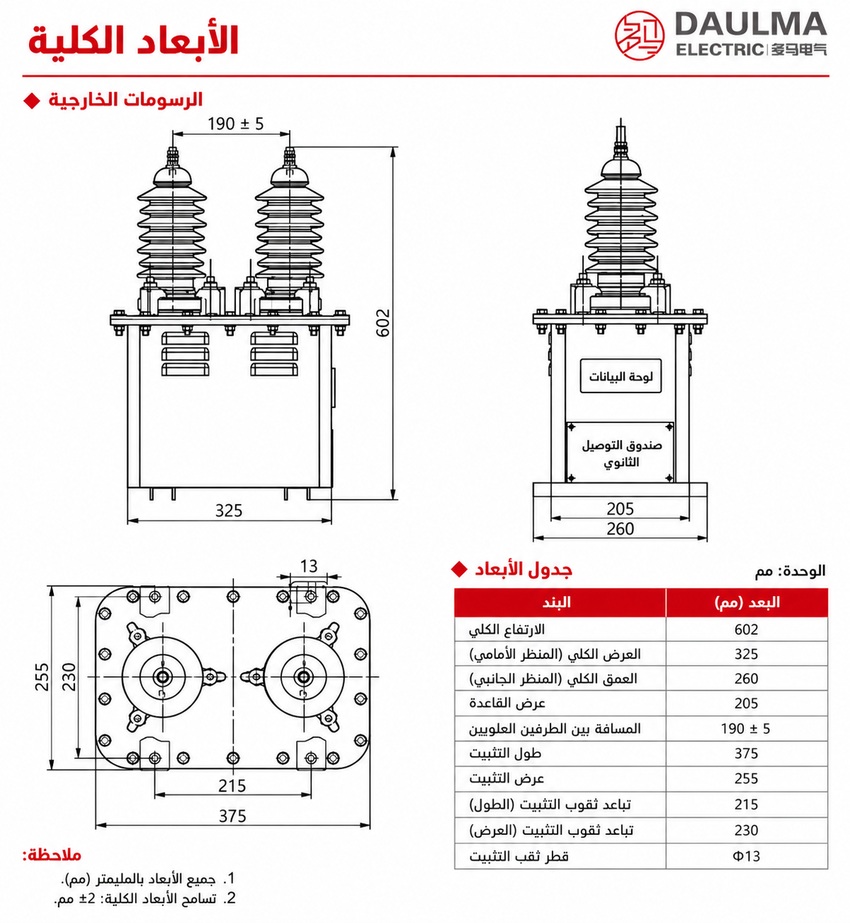

تم تصميم محول التيار الخارجي LBZW-10 من راتنج الإيبوكسي المصبوب للتثبيت الآمن على منصة خارجية ثابتة أو إطار داعم. تأكد من المحاذاة الصحيحة للأطراف الأولية وثقوب التثبيت الأساسية واتجاه خروج كابل الثانوي كما هو موضح في المخطط. حافظ على مسافة زاحفة كافية ووفّر مساحة مناسبة للوصول أثناء الصيانة.
اللفات وترميز الأطراف
| الطرف | الوظيفة | ملاحظة التطبيق |
|---|---|---|
| P1 / P2 | الأطراف الأولية | توصيل أولي خارجي عالي الجهد؛ يُستخدم كمرجع لاتجاه التيار والاستقطاب. |
| 1S1 / 1S2 | اللفة الثانوية الأولى | تُستخدم عادةً لدائرة القياس أو القياس الكهربائي. |
| 2S1 / 2S2 | اللفة الثانوية الثانية | تُستخدم عادةً لدائرة مرحلات الحماية عند تحديد نواة حماية. |
| نقطة التأريض | تأريض وقائي | يجب تأريض نقطة واحدة من دائرة الثانوي وفقًا لممارسات المشروع. |
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختره لتطبيقات التوزيع الخارجية بجهد 11 كيلوفولت أو 12 كيلوفولت، بما في ذلك المعدات المثبتة على الأعمدة ونقاط القياس الخارجية.
- تأكد من أن مستوى العزل (12/42/75 كيلوفولت) يتوافق مع جهد نظامك ومعايير المشروع.
- اختر فئات الدقة المناسبة مثل 0.2/10P أو 0.2S/10P أو 0.5/10P بناءً على متطلبات القياس والحماية.
- تحقق من تفاصيل التركيب الفعلية: المسافة بين الأطراف الأولية، ثقوب التثبيت الأساسية، نقطة التأريض، وإحكام غطاء صندوق الأطراف الثانوية.
- قيّم الظروف الخاصة بالموقع، بما في ذلك المسافة الزاحفة ودرجة التلوث، لضمان أداء موثوق في البيئة الخارجية.
الأسئلة الشائعة
Q1: هل يمكن تركيب محول التيار LBZW-10 في البيئات الساحلية؟
نعم، ولكن بشروط محددة. يجب تحديد مسافة الزحف ودرجة الإحكام والعزل مسبقاً للمشاريع الساحلية. يرجى التواصل مع المصنع لتأكيد المواصفات قبل الطلب.
Q2: ما فئة الدقة المناسبة لقياس الفواتير التجارية؟
اختر فئة الدقة 0.2S لتطبيقات القياس والفوترة. تضمن هذه الفئة دقة عالية ضمن نطاق التيار المقنن وفقاً لمعايير IEC 61869-2. تتوفر معايرة المصنع للوحدة.
Q3: هل تتوفر تيارات أولية مخصصة تتجاوز 600 أمبير؟
النطاق القياسي يدعم تيارات أولية من 5 إلى 600 أمبير. تتراوح المخرجات الثانوية بين 1 و5 أمبير. لأي متطلبات أعلى، يخضع التصميم لتأكيد فني من المصنع.
Q4: ما هي قيود درجة الحرارة المحيطة للتركيب الخارجي؟
يعمل المحول بكفاءة ضمن نطاق مرجعي من -5°م إلى +55°م. يجب تجنب الغمر المستمر والاهتزاز الميكانيكي الشديد أثناء التركيب. راجع كتيب التثبيت للتفاصيل البيئية.
Q5: هل المحول متوافق مع معايير IEC الدولية؟
نعم، يلتزم المنتج بمعايير IEC 61869-1 وIEC 61869-2. كما يتوافق مع المعايير الصينية GB/T 20840.1 وGB/T 20840.2. اطلب شهادات المطابقة عند تقديم طلب الشراء.
Q6: لمن يُستخدم محول التيار الخارجي من راتنج الإيبوكسي؟
يُستخدم هذا المحول في معدات التوزيع متوسطة الجهد الخارجية بجهد 11 و12 كيلوفولت. مناسب لتطبيقات القياس والحماية في شبكات التوزيع. تواصل معنا للحصول على عرض سعر مخصص.
