Обзор
LBZW-10 — это трансформатор тока наружной установки с эпоксидной литой изоляцией, предназначенный для распределительных сетей среднего напряжения классов 11 кВ и 12 кВ. Конструкция полностью изолированная, сухого типа, выполнена из эпоксидной смолы, устойчивой к внешним воздействиям, что исключает необходимость масляной изоляции и обеспечивает надежную работу в условиях дождя, повышенной влажности, пыли, УФ-излучения и перепадов температур.
Данный ТТ поддерживает вторичные токи 5 А или 1 А и предлагает стандартные комбинации классов точности: 0,2/10P, 0,2S/10P и 0,5/10P, что делает его пригодным как для точного учета электроэнергии, так и для релейной защиты. Типичные области применения: контроль воздушных линий, опорные узлы учета, наружные КРУ, компактные подстанции и цепи защиты отходящих линий в соответствии с уровнями изоляции по МЭК 12/42/75 кВ.
Ключевые параметры
| Параметр | Значение |
|---|---|
| Класс напряжения | 11 кВ / 12 кВ |
| Номинальный уровень изоляции | 12/42/75 кВ |
| Номинальная частота | 50 Гц (60 Гц по согласованию) |
| Диапазон первичного тока | 5 А – 600 А |
| Вторичный ток | 5 А или 1 А |
| Классы точности | 0,2, 0,2S, 0,5 (учет); 10P (защита) |
| Тип изоляции | Эпоксидная литая, сухого типа |
| Условия установки | Наружная установка |
| Функциональное назначение | Измерение тока, учет электроэнергии, релейная защита |
Конструкция
LBZW-10 выполнен в виде эпоксидного литого корпуса для наружной установки с двумя высоковольтными проходными выводами на верхней части для подключения первичного проводника. Весь корпус залит атмосферостойкой эпоксидной смолой, обеспечивающей прочную изоляцию без масла, что исключает риск утечек и снижает потребность в обслуживании. Снизу расположен герметичный клеммник вторичной обмотки, защищающий соединения от внешних воздействий и обеспечивающий безопасный монтаж и обслуживание на месте эксплуатации. Эта сухая конструкция специально разработана для долговечной и надежной работы в наружных распределительных сетях, подверженных воздействию влаги, пыли и экстремальных температур.
Технические параметры
Условия эксплуатации
- Место установки: наружное оборудование распределительных сетей среднего напряжения
- Номинальное напряжение: сети классов 11 кВ и 12 кВ по согласованию с проектом
- Номинальная частота: 50 Гц; 60 Гц по согласованию
- Температура окружающей среды: от -5°C до +55°C (эталонный диапазон)
- Условия установки: следует избегать постоянного погружения в воду, сильной механической вибрации и агрессивных химических сред, если не предусмотрено специальное исполнение.
- Особые условия окружающей среды: для проектов в прибрежных зонах, условиях повышенной влажности, на большой высоте или при сильном загрязнении необходимо согласовать до заказа длину пути утечки, степень герметичности и координацию изоляции.
Технические данные
LBZW-10 — это трансформатор тока наружной установки с эпоксидной литой изоляцией, предназначенный для распределительных сетей среднего напряжения классов 11 кВ и 12 кВ. Работает в диапазоне температур окружающей среды от -5°C до +55°C и соответствует стандартам IEC 61869-1, IEC 61869-2, ГОСТ Р МЭК 61869-1 (ГБ/T 20840.1) и ГОСТ Р МЭК 61869-2 (ГБ/T 20840.2). Устройство поддерживает первичные токи от 5 А до 600 А, вторичные токи 1 А или 5 А и подходит как для измерения, так и для защиты.
| Коэффициент трансформации (А) |
Классы точности |
Номинальная мощность (В·А) | Ток термической стойкости (кА/1 с) |
Ток электродинамической стойкости (кА) |
|||
|---|---|---|---|---|---|---|---|
| 0,2S | 0,2/0,5 | 5P | 10P | ||||
| 5–400 | 0,2/10P 0,2S/10P 0,5/10P |
10 | 10 | 15 | 15 | 60 I1n | 150 I1n |
| 600 | 50 I1n | 120 I1n | |||||
Установка и подключение

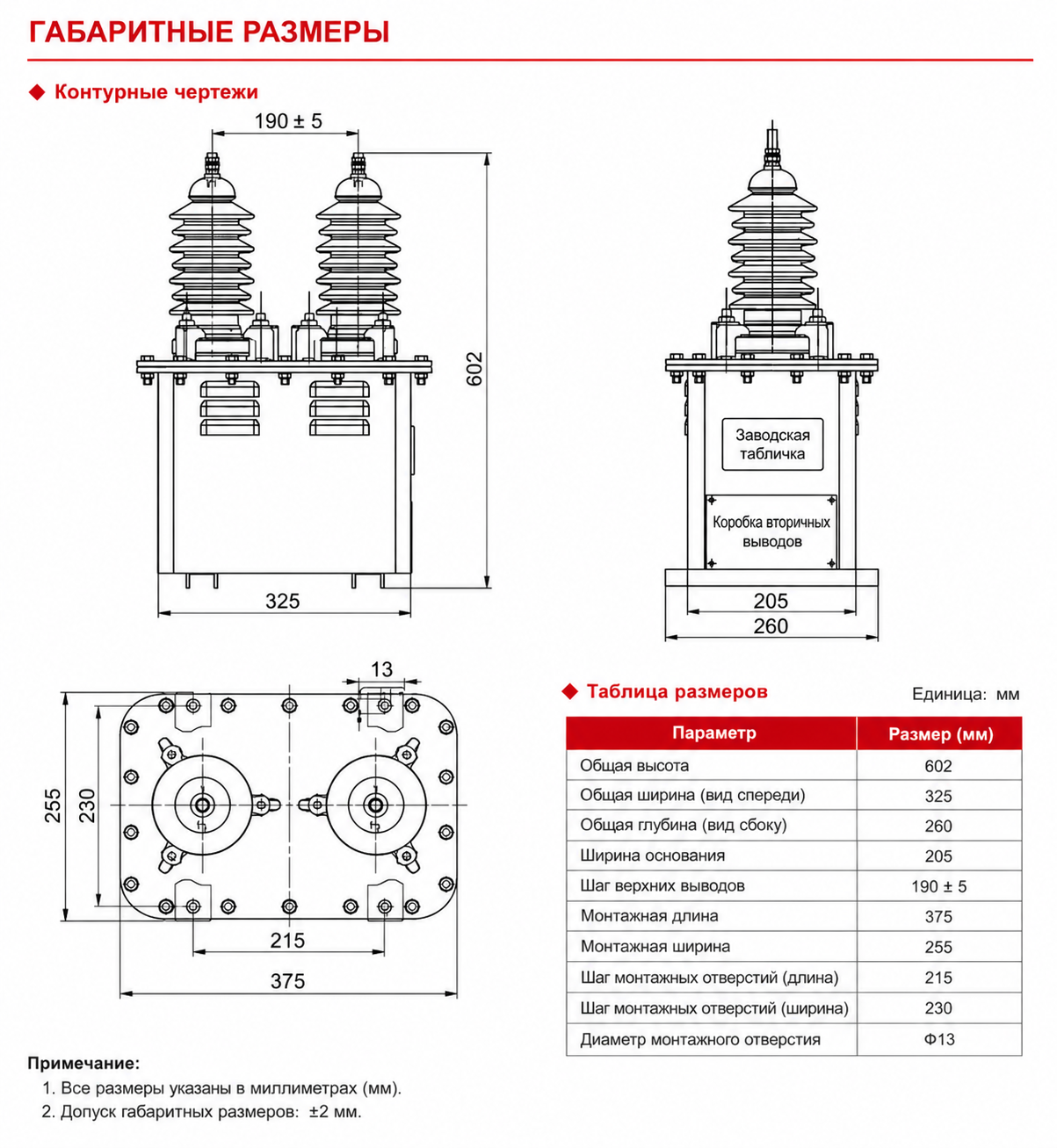

Схема монтажа
Трансформатор тока LBZW-10 наружной установки с эпоксидной литой изоляцией предназначен для надежного крепления на устойчивой наружной платформе или опорной раме. Обеспечьте правильное выравнивание первичных выводов, отверстий для крепления основания и выхода вторичного кабеля, как показано на схеме. Сохраняйте достаточный путь утечки и обеспечьте свободный доступ для технического обслуживания.
Обмотки и маркировка выводов
| Вывод | Назначение | Примечание по применению |
|---|---|---|
| P1 / P2 | Первичные выводы | Высоковольтное подключение первичной цепи на открытом воздухе; используется для определения направления тока и полярности. |
| 1S1 / 1S2 | Первая вторичная обмотка | Обычно используется в цепи учета или измерения. |
| 2S1 / 2S2 | Вторая вторичная обмотка | Обычно применяется в цепи релейной защиты, если указана защитная обмотка. |
| Точка заземления | Защитное заземление | Одна точка вторичной цепи должна быть заземлена в соответствии с проектной практикой. |
Подбор и частые вопросы
Руководство по выбору
- Выбирайте для наружных распределительных сетей 11 кВ или 12 кВ, включая оборудование на опорах и наружные точки учета.
- Убедитесь, что уровень изоляции (12/42/75 кВ) соответствует напряжению вашей системы и проектным нормам.
- Выберите подходящие классы точности — например, 0,2/10P, 0,2S/10P или 0,5/10P — в зависимости от требований к учету и защите.
- Проверьте габаритные данные для монтажа: расстояние между первичными выводами, расположение отверстий для крепления основания, точку заземления и степень защиты клеммника вторичной обмотки.
- Оцените условия конкретной площадки, включая длину пути утечки и степень загрязнения, чтобы обеспечить надежную работу на открытом воздухе.
Часто задаваемые вопросы
Вопрос 1: Для чего предназначен трансформатор тока LBZW-10?
LBZW-10 — это трансформатор тока наружной установки с эпоксидной литой изоляцией для распределительных сетей 11 кВ и 12 кВ, идеально подходящий для опорных узлов учета, наружных точек измерения и общих задач распределения электроэнергии на открытом воздухе.
Вопрос 2: Чем LBZW-10 отличается от внутренних литых ТТ?
В отличие от ТТ для внутренней установки, предназначенных для монтажа в шкафах, LBZW-10 оснащен высоковольтными проходными изоляторами, эпоксидной изоляцией, стойкой к атмосферным воздействиям, и клеммником вторичной обмотки, пригодным для монтажа в суровых наружных условиях.
Вопрос 3: Подходит ли LBZW-10 для сетей как 11 кВ, так и 12 кВ?
Да, благодаря уровню изоляции 12/42/75 кВ трансформатор LBZW-10 поддерживает оба класса напряжения — 11 кВ и 12 кВ — при условии соответствия проектной документации и местным стандартам.
Вопрос 4: Какие классы точности доступны для LBZW-10?
Доступны следующие комбинации классов точности: 0,2/10P, 0,2S/10P и 0,5/10P — где измерительные обмотки (например, 0,2, 0,2S, 0,5) используются для учета энергии, а обмотки 10P — для надежной релейной защиты.
Вопрос 5: Что необходимо проверить при наружной установке?
Ключевые проверки включают расстояние между первичными выводами, совпадение отверстий для крепления основания, правильное заземление, герметичность клеммника вторичной обмотки, направление выхода кабеля, достаточную длину пути утечки и соответствие местному уровню загрязнения.
Вопрос 6: Почему вторичную цепь ТТ нельзя оставлять разомкнутой?
Разомкнутая вторичная цепь при протекании первичного тока может вызвать опасно высокое напряжение, что приведет к пробою изоляции и создаст серьезную угрозу для персонала и оборудования.
Вопрос 7: Какие данные необходимы при заказе LBZW-10?
Укажите класс напряжения, коэффициент трансформации, вторичный ток (обычно 1 А или 5 А), класс точности, номинальную нагрузку, условия наружной эксплуатации, чертеж крепления, ориентацию выводов, направление выхода вторичного кабеля и требуемые сертификаты.
Часто задаваемые вопросы
Q1: Подходит ли трансформатор LBZW-10 для сетей 11 кВ?
Да, устройство рассчитано на классы 11 кВ и 12 кВ. Номинальный первичный ток варьируется от 5 до 600 А. Точные параметры необходимо согласовать на основе вашего проекта.
Q2: Как правильно эксплуатировать устройство в прибрежных зонах?
Для прибрежных зон требуется специальное исполнение. Необходимо согласовать увеличенную длину пути утечки и степень герметичности до оформления заказа. Свяжитесь с нами для расчета конфигурации.
Q3: Какие вторичные токи поддерживаются для цепей защиты?
Трансформатор поддерживает вторичные токи 1 А и 5 А. Устройство подходит для коммерческого учета и релейной защиты. Класс точности для защиты уточняется при формировании спецификации.
Q4: Каким стандартам соответствует данное оборудование?
Продукция соответствует стандартам IEC 61869-1, IEC 61869-2 и ГОСТ Р МЭК. Документы о соответствии предоставляются по запросу. Запросите сертификаты у вашего менеджера.
Q5: Какие испытания проходит оборудование перед отгрузкой?
Программа заводских испытаний определяется согласно стандартам IEC 61869 и ГОСТ. Детальный протокол тестов предоставляется по запросу. Уточняйте перечень испытаний у менеджера.
Q6: Что представляет собой модель LBZW-10?
Это трансформатор тока наружной установки с эпоксидной литой изоляцией для сетей среднего напряжения. Применяется в открытых распределительных устройствах. Актуальные условия поставки уточняйте в отделе продаж.
