Genel Bakış
LBZW-10, 11kV ve 12kV sınıfı orta gerilimli dağıtım sistemleri için tasarlanmış, dış mekan kullanımına uygun epoksi reçineli bir akım trafosudur. Yağ yalıtımı gerektirmeyen tamamen yalıtılmış kuru tip yapısı, yağsız epoksi reçine ile imal edilmiş olup yağmur, nem, toz, UV ışınımı ve sıcaklık dalgalanmaları gibi zorlu dış mekan koşullarında güvenilir performans sunar.
Bu akım trafosu (AT), ikincil çıkış olarak 5A veya 1A destekler ve hem hassas enerji ölçümü hem de röle koruması için 0.2/10P, 0.2S/10P ve 0.5/10P gibi standart doğruluk kombinasyonları sunar. Tipik uygulamalar arasında hava hatları izleme, direk üstü ölçüm üniteleri, dış mekan şalt tesisleri, kompakt trafo merkezleri ve IEC uyumlu 12/42/75kV yalıtım seviyesine sahip besleme koruma devreleri yer alır.
Temel Teknik Değerler
| Parametre | Değer |
|---|---|
| Gerilim sınıfı | 11kV / 12kV |
| Nominal yalıtım seviyesi | 12/42/75kV |
| Nominal frekans | 50Hz (60Hz siparişte onayla) |
| Birincil akım aralığı | 5A ila 600A |
| İkincil akım | 5A veya 1A |
| Doğruluk sınıfları | 0.2, 0.2S, 0.5 (ölçüm); 10P (koruma) |
| Yalıtım türü | Epoksi reçineli, kuru tip |
| Kurulum ortamı | Dış mekan |
| Uygulama fonksiyonları | Akım ölçümü, enerji ölçümü, röle koruması |
Yapı

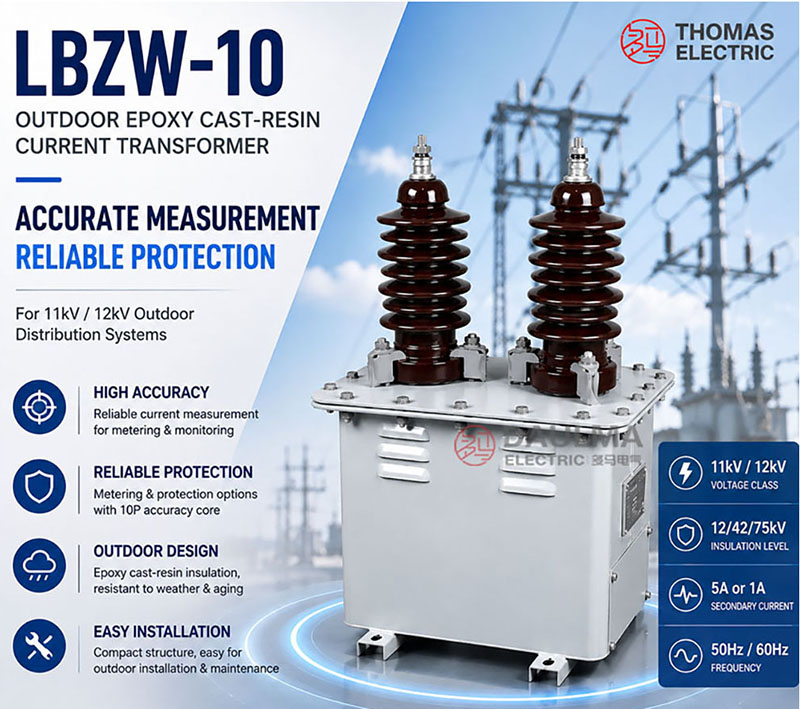

LBZW-10, birincil iletken bağlantısı için üst kısmında iki yüksek gerilimli buşing terminali bulunan dış mekan epoksi reçineli bir yapıya sahiptir. Tüm gövde, hava şartlarına dayanıklı epoksi reçine ile kaplanmıştır; bu sayede yağsız sağlam bir yalıtım sağlanmakta, sızıntı riski ortadan kaldırılmakta ve bakım ihtiyacı azaltılmaktadır. İkincil bağlantıların çevresel etkilerden korunması ve sahada güvenli montaj ile servis yapılabilmesi için cihazın alt kısmında sızdırmaz bir ikincil terminal kutusu yer alır. Bu kuru tip tasarım, nem, toz ve aşırı sıcaklık gibi zorlu dış mekan dağıtım koşullarında uzun ömürlü ve güvenilir çalışma için özel olarak geliştirilmiştir.
Teknik parametreler
Çalışma Koşulları
- Kurulum yeri: dış mekan orta gerilimli dağıtım ekipmanları
- Nominal gerilim: proje onayıyla 11kV ve 12kV sınıf sistemler
- Nominal frekans: 50Hz; 60Hz anlaşmayla
- Ortam sıcaklığı: -5°C ila +55°C referans aralığı
- Kurulum ortamı: sürekli suya dalmayan, şiddetli mekanik titreşim ve yüksek oranda aşındırıcı kimyasallar içermeyen ortamlar; özel şartlar için ek spesifikasyon gerekir.
- Özel çevre koşulları: kıyı bölgeleri, yüksek nem, yüksek rakım veya ağır kirlilik içeren projelerde, kaçak yolu mesafesi, sızdırmazlık seviyesi ve yalıtım koordinasyonu siparişten önce onaylanmalıdır.
Teknik Veriler
LBZW-10, 11kV ve 12kV sınıfı orta gerilimli dağıtım sistemleri için tasarlanmış dış mekan epoksi reçineli bir akım trafosudur. -5°C ila +55°C ortam sıcaklığı aralığında çalışır ve IEC 61869-1, IEC 61869-2, GB/T 20840.1 ve GB/T 20840.2 standartlarına uygundur. Cihaz, 5A ila 600A birincil akımları destekler; ikincil çıkış olarak 1A veya 5A sağlar ve hem ölçüm hem de koruma uygulamaları için uygundur.
| Akım Oranı (A) |
Doğruluk Sınıfları |
Nominal Çıkış (VA) | Kısa Süreli Termal Akım (kA/1s) |
Nominal Dinamik Akım (kA) |
|||
|---|---|---|---|---|---|---|---|
| 0.2S | 0.2/0.5 | 5P | 10P | ||||
| 5–400 | 0.2/10P 0.2S/10P 0.5/10P |
10 | 10 | 15 | 15 | 60 I1n | 150 I1n |
| 600 | 50 I1n | 120 I1n | |||||
Kurulum ve kablo bağlantısı
Montaj Şeması
LBZW-10 dış mekan epoksi reçineli akım trafosu, sağlam bir dış mekan platformu veya destek çerçevesine güvenli şekilde monte edilmek üzere tasarlanmıştır. Birincil terminallerin, taban montaj deliklerinin ve ikincil kablo çıkışının şemada gösterildiği gibi doğru şekilde hizalandığından emin olun. Yeterli kaçak yolu mesafesini koruyun ve bakım erişimi için uygun boşluk bırakın.
Sargılar ve Terminal İşaretlemesi
| Terminal | Fonksiyon | Uygulama Notu |
|---|---|---|
| P1 / P2 | Birincil terminaller | Dış mekan yüksek gerilimli birincil bağlantı; akım yönü ve polarite referansı için kullanılır. |
| 1S1 / 1S2 | Birinci ikincil sargı | Genellikle ölçüm veya ölçme devresi için kullanılır. |
| 2S1 / 2S2 | İkinci ikincil sargı | Koruma sargısı belirtilmişse genellikle röle koruma devresi için kullanılır. |
| Topraklama noktası | Koruyucu topraklama | İkincil devrenin bir noktası, proje uygulamasına göre topraklanmalıdır. |
Seçim ve sık sorulan sorular
Seçim Kılavuzu
- Direk üstü ekipmanlar ve dış mekan ölçüm noktaları dahil olmak üzere dış mekan 11kV veya 12kV dağıtım uygulamaları için seçin.
- Yalıtım seviyesinin (12/42/75kV) sistem geriliminizle ve proje standartlarınızla uyumlu olduğundan emin olun.
- Ölçüm ve koruma gereksinimlerinize göre 0.2/10P, 0.2S/10P veya 0.5/10P gibi uygun doğruluk sınıflarını seçin.
- Fiziksel montaj detaylarını doğrulayın: birincil terminal açıklığı, taban montaj delikleri, topraklama noktası ve ikincil terminal kutusu sızdırmazlığı.
- Güvenilir dış mekan performansı için kaçak yolu mesafesi ve kirlilik seviyesi gibi saha koşullarını değerlendirin.
Sık Sorulan Sorular
S1: LBZW-10 akım trafosu ne için kullanılır?
LBZW-10, 11kV ve 12kV dağıtım sistemleri için tasarlanmış dış mekan epoksi reçineli bir akım trafosudur; direk üstü tesisatlar, dış mekan ölçüm noktaları ve genel dış mekan güç dağıtım uygulamaları için idealdir.
S2: LBZW-10 iç mekan epoksi reçineli AT’lerden nasıl ayrılır?
Dolap içi montaja yönelik iç mekan AT’lerinin aksine, LBZW-10 yüksek gerilimli buşing terminalleri, dış mekan sınıfı reçine yalıtımı ve zorlu dış mekan koşullarına uygun saha montajlı ikincil terminal kutusuna sahiptir.
S3: LBZW-10 hem 11kV hem de 12kV sistemler için uygun mudur?
Evet, 12/42/75kV yalıtım seviyesiyle LBZW-10, proje şartnamesi ve yerel standartlarla uyumlu olduğu sürece hem 11kV hem de 12kV sistem gerilimlerini destekler.
S4: LBZW-10 için hangi doğruluk sınıfları mevcuttur?
Yaygın doğruluk kombinasyonları arasında 0.2/10P, 0.2S/10P ve 0.5/10P bulunur; burada ölçüm sargıları (örn. 0.2, 0.2S, 0.5) enerji ölçümüne, 10P sargıları ise güvenilir röle korumasına hizmet eder.
S5: Dış mekan montajı sırasında neler kontrol edilmelidir?
Kontrol edilmesi gereken temel unsurlar: birincil terminal açıklığı, taban montaj deliği hizalaması, uygun topraklama, ikincil terminal kutusu sızdırmazlığı, kablo çıkış yönü, yeterli kaçak yolu mesafesi ve yerel kirlilik seviyesiyle uyumluluktur.
S6: Bir AT’nin ikincil devresi neden açık bırakılamaz?
Birincil akım akarken ikincil devrenin açık bırakılması, tehlikeli yüksek gerilimler indükleyebilir; bu durum yalıtım arızasına yol açabilir ve personel ile ekipmana ciddi güvenlik riski oluşturur.
S7: LBZW-10 sipariş ederken hangi bilgiler verilmelidir?
Gerilim sınıfı, akım oranı, ikincil akım (genellikle 1A veya 5A), doğruluk sınıfı, nominal yük (burden), dış mekan işletme koşulları, montaj çizimi, terminal yönü, ikincil kablo çıkış yönü ve gerekli sertifikasyonlar belirtilmelidir.
Sıkça Sorulan Sorular
Q1: LBZW-10 akım trafosu 12kV dağıtım sistemlerinde çalışabilir mi?
Evet, proje onayıyla 11kV ve 12kV sınıf sistemlerde kullanılabilir. IEC 61869 ve GB/T 20840 standartlarına tam uyumludur. Uygulama için sistem gerilimini fabrikaya bildirin.
Q2: Ticari ölçüm için hangi doğruluk sınıfı tercih edilmelidir?
Faturalandırma ve hassas ölçüm için 0.2 sınıfı doğruluk seçilmelidir. Koruma röleleri için ise 10P sınıfı önerilir. Sipariş sırasında doğru sınıfı fabrikaya teyit ettirin.
Q3: Dış mekan kurulumları için ortam sıcaklığı sınırları nedir?
Cihaz -5°C ile +55°C referans aralığında güvenli çalışır. Sürekli suya dalmayan ve aşındırıcı kimyasal içermeyen ortamlar gerektirir. Özel iklim koşulları için ek spesifikasyon gerekebilir.
Q4: Ağır kirlilik içeren bölgelerde bu trafo ne zaman ek spesifikasyon gerektirir?
Kıyı bölgeleri veya yüksek nemli ortamlarda kaçak yolu mesafesi sipariş öncesi onaylandığında ek spesifikasyon gerekir. Sızdırmazlık seviyesi ve yalıtım koordinasyonu için detayları netleştirin.
Q5: Standart dışı kurulum koşulları için sipariş nasıl ilerletilmelidir?
Sürekli suya maruz kalan veya aşındırıcı kimyasal içeren ortamlar için ek spesifikasyon gereklidir. Özel çevre koşulları için teknik detayları sipariş öncesi fabrikayla netleştirin.
Q6: Neden dış mekan dağıtımında epoksi reçineli akım trafosu tercih edilmelidir?
Epoksi reçine yalıtımı, dış hava koşullarına ve UV radyasyonuna karşı yüksek direnç sağlar. Orta gerilimli dağıtım panolarında uzun ömürlü ve bakımsız ölçüm imkanı sunar.
Q7: 1A ve 5A ikincil çıkışlar ölçüm ve koruma için uygun mudur?
Evet, 1A ve 5A ikincil çıkışlar hem ölçüm hem de koruma uygulamaları için tam uyumludur. 5A ile 600A arası birincil akımları destekler. Proje gereksinimini fabrikaya doğrulayın.
