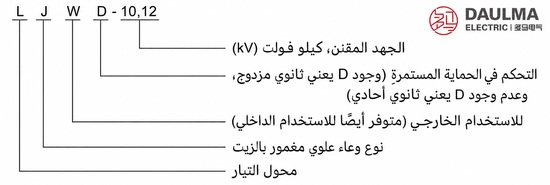

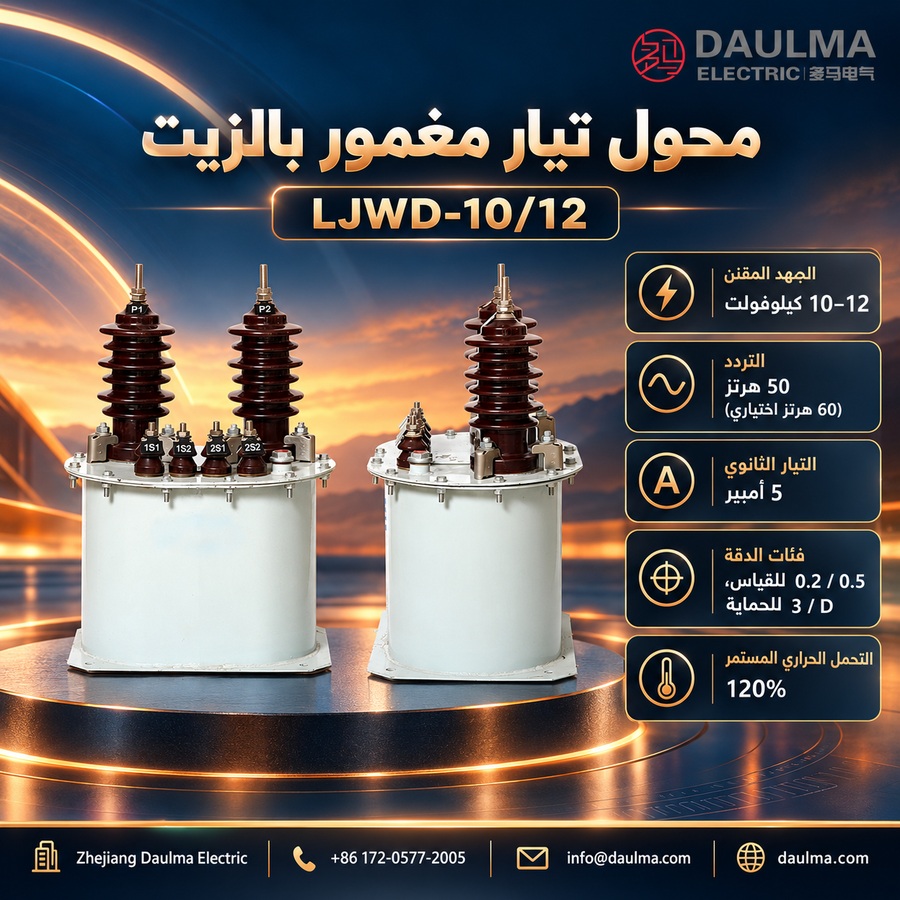

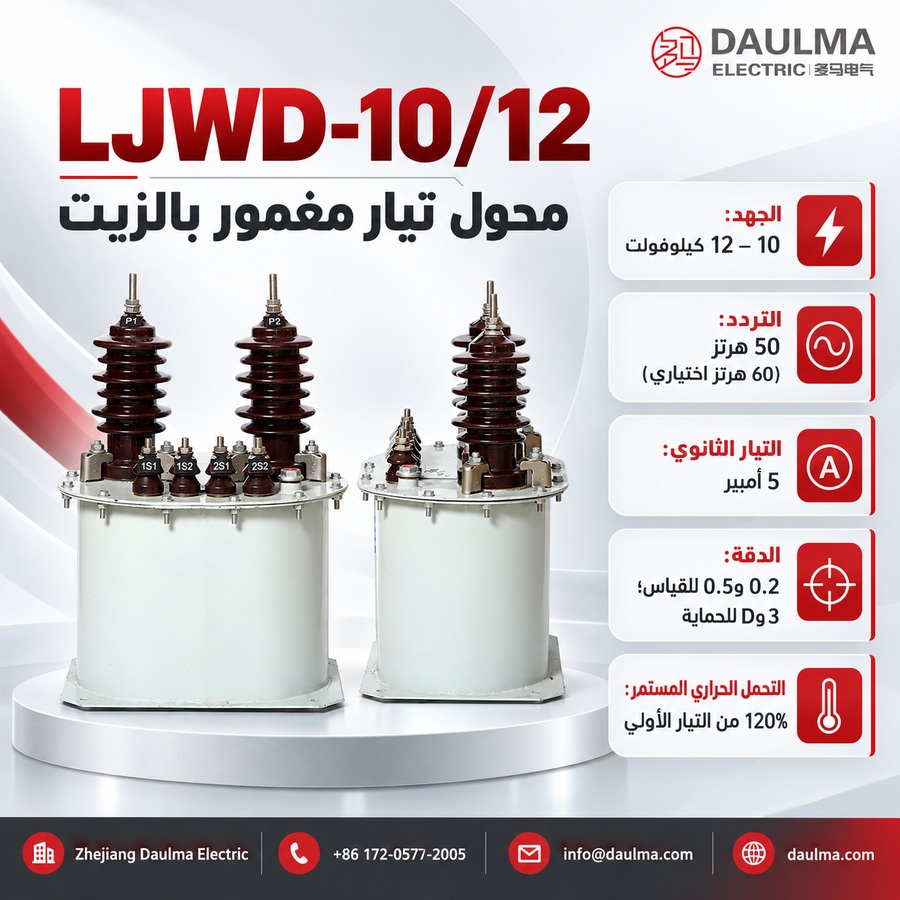

نظرة عامة
يُعد محول التيار LJWD-10/12 محولاً غاطساً في الزيت مصمماً لأنظمة التيار المتردد ذات الجهد المتوسط الخارجي بجهد 10 كيلوفولت و12 كيلوفولت. يتميز بهيكل خارجي من الفولاذ مع عزل بالزيت المعدني، مما يوفّر حماية بيئية قوية وإدارة حرارية فعّالة من خلال التبريد الطبيعي بالزيت.
ويقدّم درجات دقة 0.2 و0.5 لأغراض القياس، ودرجة 3/D لأغراض الحماية، مما يدعم قياس الطاقة بدقة تجارية وحماية المرحلات في محطات التوزيع والمنشآت الصناعية والشبكات المدمجة مع أنظمة SCADA. ويتوافق التصميم مع المعيارين GB 1208-1997 وIEC 61869-1/2، مما يضمن أداءً موثوقاً في ظروف التشغيل المستمر والأعطال.
لمحة عن المواصفات الرئيسية
| المعامل | القيمة |
|---|---|
| فئة جهد النظام | 10 كيلوفولت / 12 كيلوفولت |
| بيئة التركيب | خارجي (مناسب أيضاً للتركيب الداخلي) |
| طريقة التبريد | غاطس في الزيت مع تبريد طبيعي |
| التردد المقنن | 50 هرتز (60 هرتز اختياري) |
| التيار الثانوي المقنن | 5 أمبير |
| درجات الدقة | 0.2، 0.5 (لأغراض القياس)؛ 3، D (لأغراض الحماية) |
| القدرة الحرارية المستمرة | 120% من التيار الأولي المقنن |
| تيار التحمل الحراري القصير (Ith) | حتى 30 كيلوأمبير (1 ثانية) |
| التيار الديناميكي المقنن (Idyn) | حتى 50 كيلوأمبير (ذروة) |
| معامل الاستقرار الحراري | 187.5× التيار الأولي المقنن |
| نظام العزل | زيت معدني مع خزان فولاذي |
| المعايير المطبقة | GB 1208-1997؛ IEC 61869-1 / IEC 61869-2 |

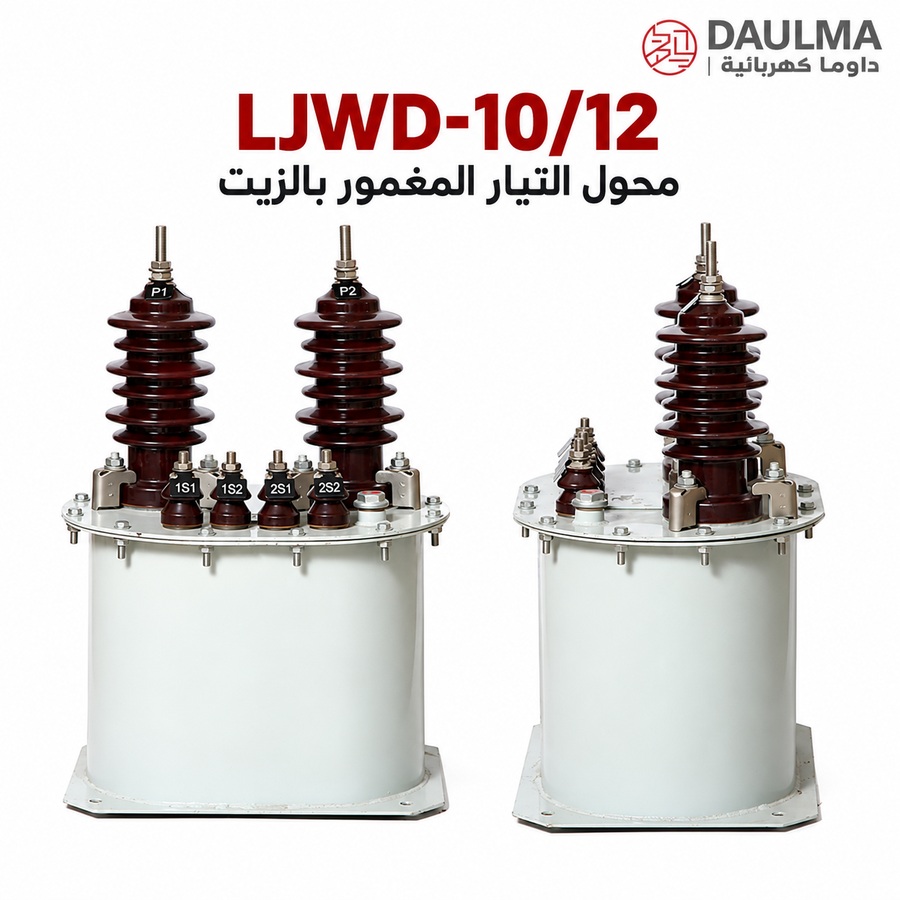

البناء

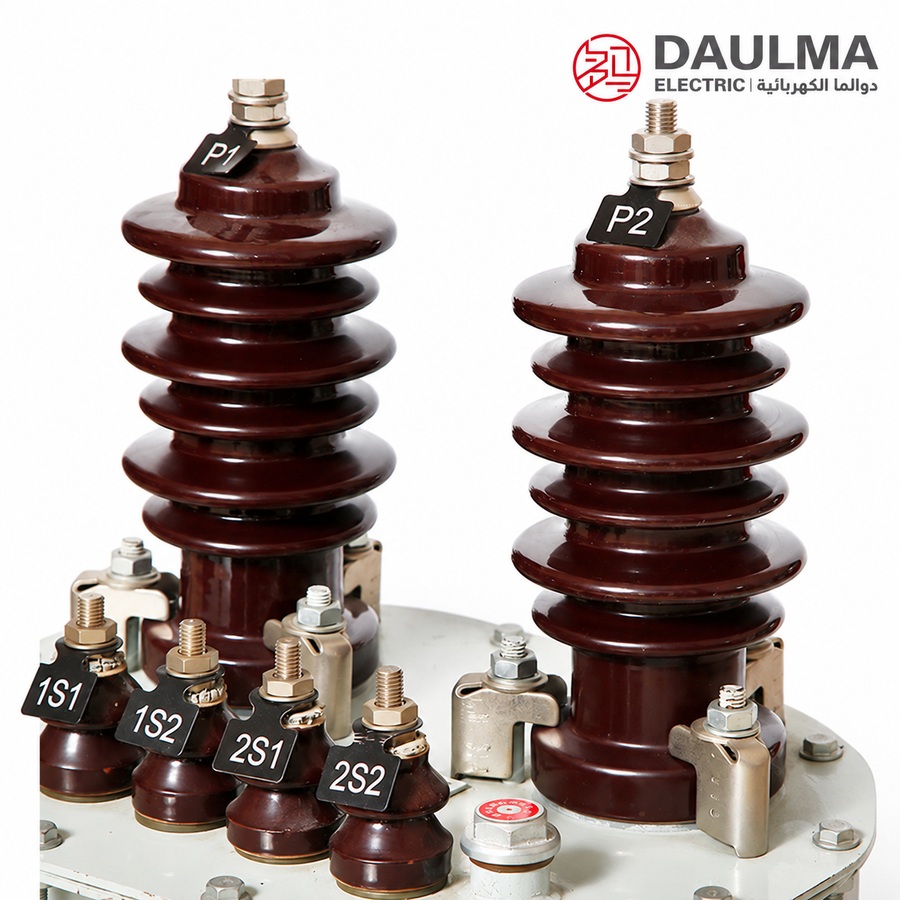

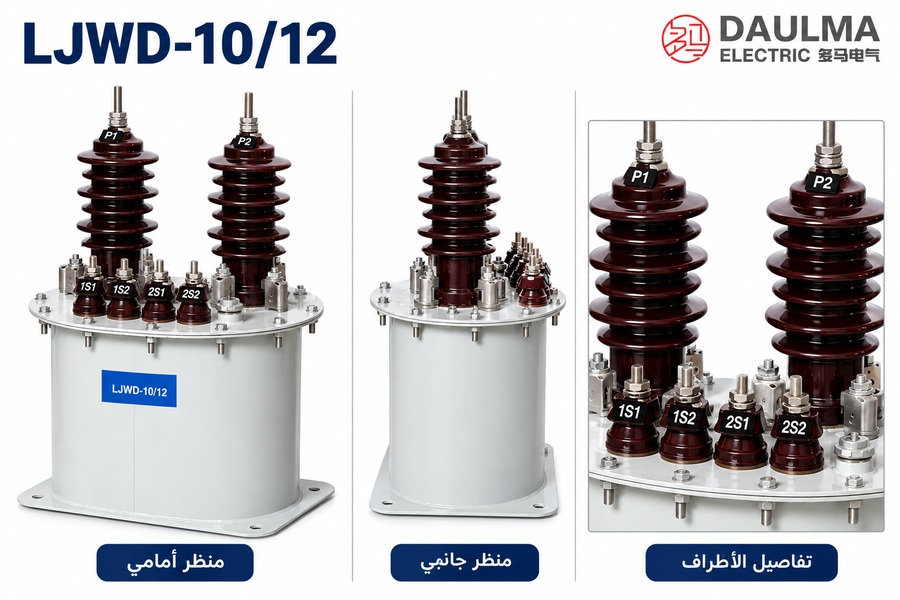

يتميز محول LJWD-10/12 بتصميم أحادي الطور للتركيب الخارجي مع هيكل خارجي من الفولاذ الملحوم المغطى بطبقة مقاومة للعوامل الجوية. ويتم توفير العزل بواسطة الزيت المعدني، معززاً بنظام تنفس غشائي يعزل الزيت عن الهواء الجوي والرطوبة، مما يقلل الأكسدة ويحافظ على سلامة الخواص العازلة مع مرور الوقت. ويتكوّن القلب من صفائح سيليكون فولاذية حلقيّة مُحسّنة لتقليل الفقد ورفع الكفاءة المغناطيسية. وتستخدم التوصيلات الأولية أطرافاً من نوع البُوشينغ (P1/P2)، بينما تكون لفائف الثانوي متاحة عبر كتل طرفية قياسية (1S1/1S2 و2S1/2S2 للنماذج ذات اللفتين). ويستخدم الجهاز عمليات تعبئة الزيت تحت الفراغ والتَشْبِيع لإزالة فقاعات الهواء، مما يضمن قوة عزل وفعالية حرارية متفوقة. وتدعم الدورة الطبيعية للزيت التبريد الذاتي الفعّال، مما يسمح بالتشغيل المستمر عند التيارات المرتفعة وقدرة عالية على تحمل التيارات القصيرة.
المعطيات التقنية
ظروف التشغيل
- بيئة التركيب: تركيب داخلي وخارجي (هيكل مصنّف بحسب IP)
- الارتفاع: لا يتجاوز 2000 متر فوق مستوى سطح البحر (إمكانية التوريد حتى 4000 متر)
- درجة الحرارة المحيطة: −25 °م إلى +40 °م
- الرطوبة النسبية: ≤ 95% (بدون تكاثف)
- درجة التلوث: الدرجة II (تلوث صناعي خفيف إلى متوسط)
- الظروف البيئية: خالٍ من الغازات أو الأبخرة المسببة للتآكل؛ خالٍ من الوسائط المتفجرة أو القابلة للاشتعال؛ بدون اهتزاز شديد أو صدمات ميكانيكية أو تصادمات
المواصفات الفنية
يُعد محول التيار LJWD-10/12 محولاً غاطساً في الزيت للتركيب الخارجي لأنظمة التيار المتردد بجهد 10–12 كيلوفولت (50 هرتز)، ويتميز بخزان فولاذي ونظام عزل راتنجي مصبوب. يعمل ضمن مدى درجات حرارة محيطة من −25 °م إلى +40 °م وحتى ارتفاع 2000 متر (مع خيارات حتى 4000 متر). تم تصميمه وفقاً للمعايير IEC ذات الصلة، ويدعم تيارات أولية مقننة تتراوح من 5 أمبير إلى 1500 أمبير مع درجات دقة متعددة لتطبيقات القياس والحماية.
بيانات محول التيار
| التيار الأولي المقنن (A) |
اللفات الثانوية |
درجة الدقة |
الخرج المقنن (VA) |
التيار الحراري القصير |
التيار الديناميكي |
|---|---|---|---|---|---|
| 5 – 50 | 0.2/10P 0.2S/10P 0.5/10P |
0.2 / 0.5 / 3 / D | 5 – 15 | 15 كيلوأمبير | 37.5 كيلوأمبير |
| 75 – 100 | 5 – 20 | 20 كيلوأمبير | 50 كيلوأمبير | ||
| 150 – 300 | 10 – 30 | 25 كيلوأمبير | 62.5 كيلوأمبير | ||
| 400 – 600 | 15 – 30 | 30 كيلوأمبير | 75 كيلوأمبير | ||
| 800 – 1000 | 20 – 40 | 30 كيلوأمبير | |||
| 1200 – 1500 | 0.5 / 3 / D | 30 – 50 |
التركيب والتوصيلات

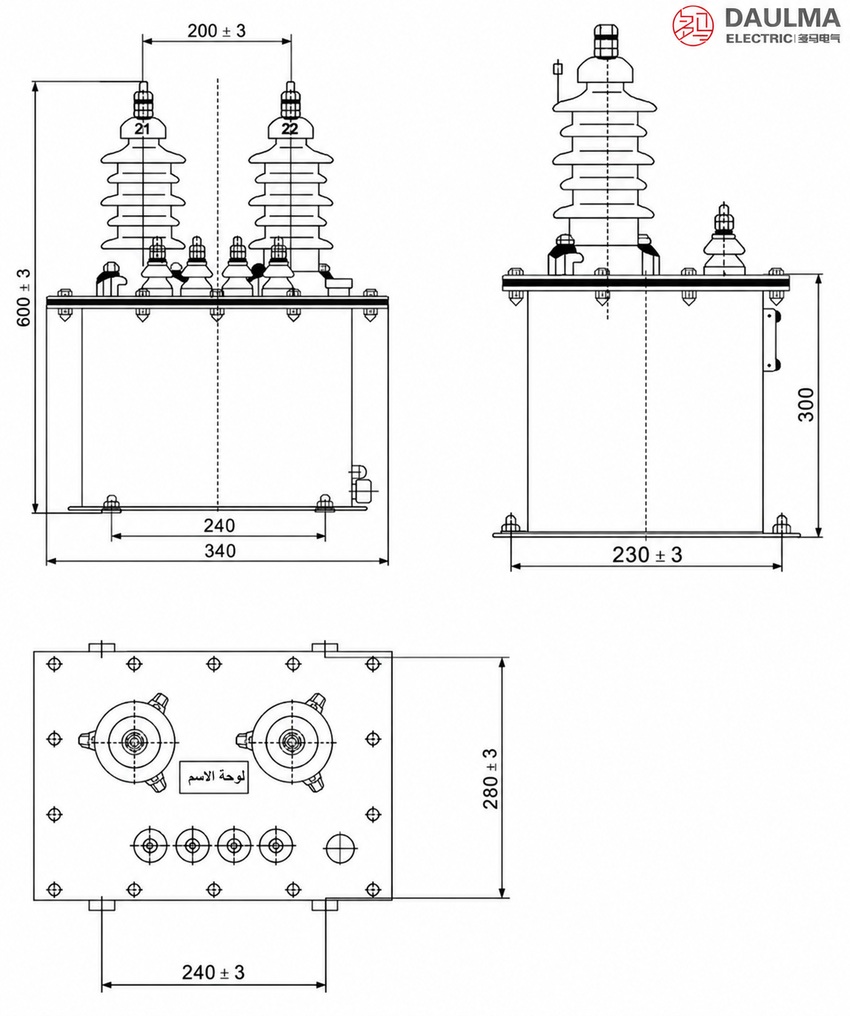

الأبعاد الخارجية
تظهر الرسومات أعلاه الأبعاد الخارجية وتفاصيل التثبيت لمحول التيار الغاطس في الزيت LJWD-10/12. ويتميز الوحدة بخزان فولاذي مصمم للتركيب الخارجي، مع فتحات تثبيت مخصصة لتركيب آمن وفقاً لرسومات التركيب المقدمة.

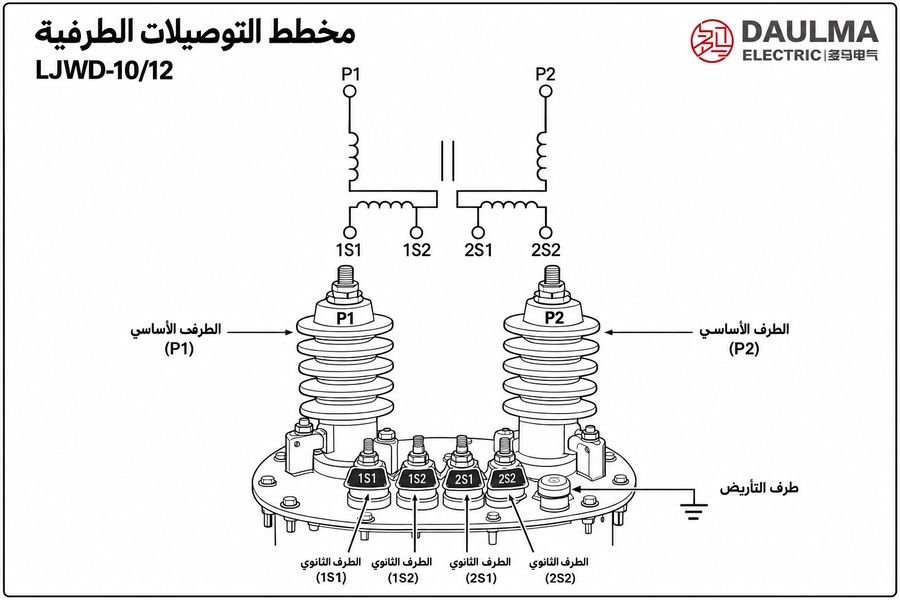

مخطط التوصيل
يتم توصيل الموصل الأولي كقضيب توصيل عابر أو طرف مثبت ببراغي، حسب متطلبات النظام. وتكون الأطراف الثانوية مُعلّمة بوضوح (عادةً S1 وS2)، مع تخصيص الطرف S2 للتأريض وفقاً للمعايير المعمول بها. تأكد من أن جميع التوصيلات الثانوية مشدودة وآمنة أثناء التركيب والصيانة.
الاختيار والأسئلة الشائعة
دليل الاختيار
- حدد التيار الأولي المقنن استناداً إلى تصنيف الخط أو الحمل، مع مراعاة النمو المحتمل للحمل مستقبلاً.
- اختر درجات الدقة المناسبة: درجة 0.2 للقياس التجاري، ودرجة 0.5 للقياس التشغيلي، ودرجة 3 أو D لتطبيقات الحماية.
- حدّد الحمل المقنن (بالفولت أمبير) لكل لف ثانوي، مع مراعاة الأجهزة المتصلة وفقد الأسلاك مع هامش أمان يتراوح بين 25–50%.
- تحقّق من قدرة تحمل التيار القصير (Ith لمدة 1 ثانية وIdyn ذروة) مقابل مستويات العطل في النظام باستخدام بيانات دراسة الأعطال من جهة التزويد.
- اختر اللفات الثانوية المزدوجة عند الحاجة إلى دوائر منفصلة للقياس والحماية، خاصة في التركيبات ذات القياس التجاري.
- تأكّد من الظروف البيئية مثل الارتفاع، ودرجة التلوث، ومدى درجات الحرارة إذا كانت تختلف عن المواصفات القياسية.
الأسئلة الشائعة
س1: هل يمكن تركيب محول التيار LJWD-10/12 في الداخل؟
نعم، يمكن تركيبه داخلياً وخارجياً بفضل هيكله المصنف حسب IP. يجب التأكد من خلو البيئة من الغازات المسببة للتآكل والاهتزازات الشديدة.
س2: ما درجة الدقة المناسبة لتطبيقات القياس التجاري؟
اختر درجة الدقة 0.2 أو 0.2S لأغراض الفوترة التجارية. يضمن ذلك قياساً دقيقاً ضمن التيار المقنن، ويمكن تأكيد المعايرة النهائية مع المصنع.
س3: كيف يتحمل المحول تيارات القصر الديناميكية؟
يتحمل المحول تيار قصر حراري يصل إلى 15 كيلوأمبير وديناميكي 37.5 كيلوأمبير للتيارات الأولية من 5 إلى 50 أمبير. يرجى تحديد تيار الحمل الفعلي لتأكيد المواصفات.
س4: هل تتوفر تعديلات للتركيب في المرتفعات العالية؟
التصميم القياسي يعمل حتى ارتفاع 2000 متر، مع إمكانية التوريد حتى 4000 متر. يجب التواصل مع المصنع لتأكيد متطلبات العزل حسب ارتفاع الموقع.
س5: ما هي شهادات الاختبار قبل شحن المحولات؟
يتم تصنيع المحولات وفقاً لمعايير IEC الدولية ذات الصلة. يتم إصدار شهادات الاختبار القياسية من المصنع، ويمكن طلب تقارير اختبار طرف ثالث حسب الطلب.
س6: ما هي التطبيقات الرئيسية لمحول التيار الغاطس؟
يُستخدم محول LJWD-10/12 بشكل أساسي في أنظمة التيار المتردد الخارجية بجهد 10 و12 كيلوفولت. يوفر عزل زيتي وخزان فولاذي لمحطات التوزيع والشبكات الخارجية.
