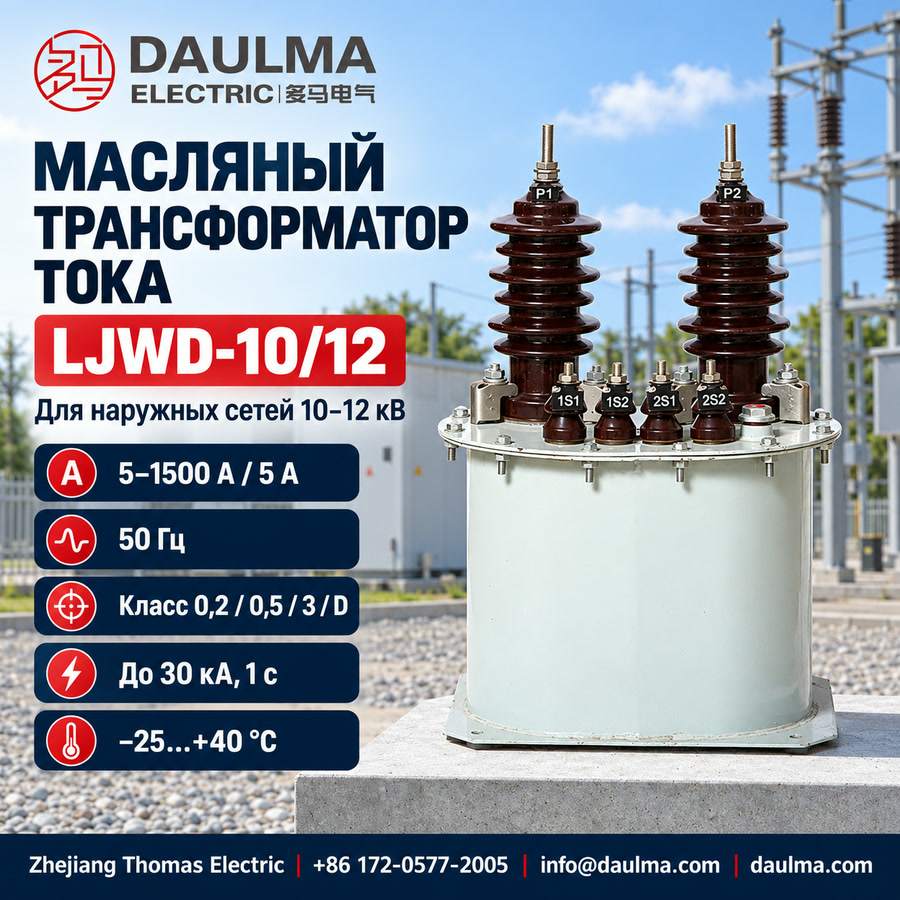

Обзор

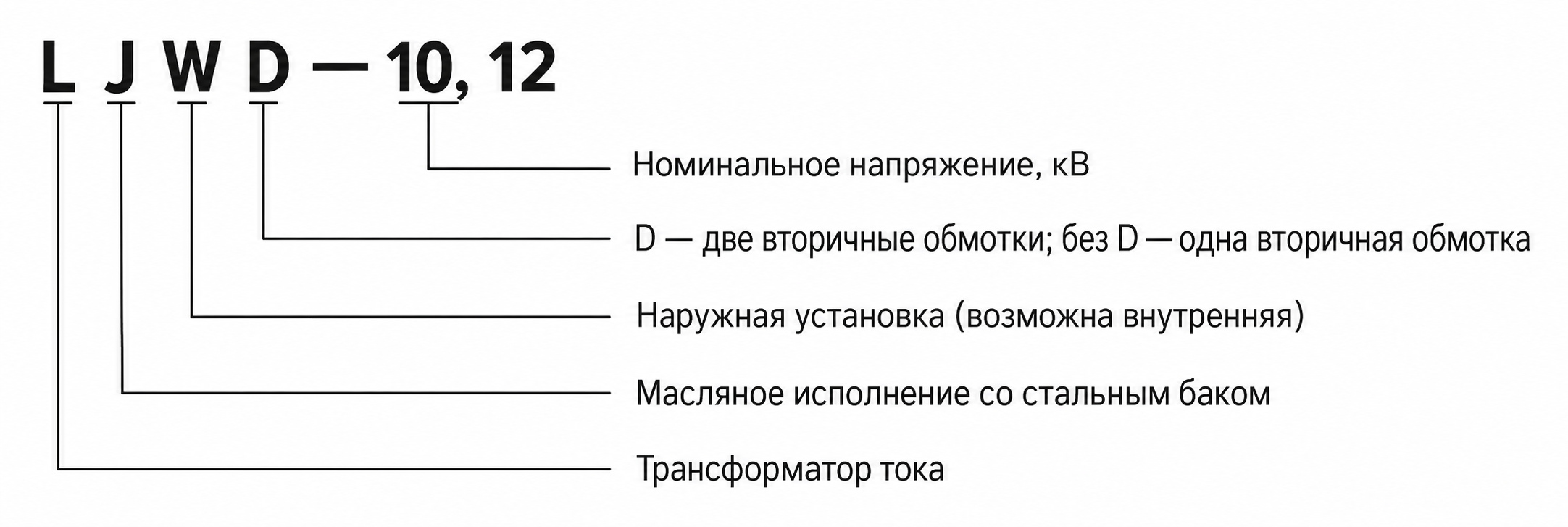

Трансформатор тока LJWD-10/12 — масляный прибор, предназначенный для использования в наружных средневольтных сетях переменного тока напряжением 10 кВ и 12 кВ. Корпус выполнен из сварной стальной оболочки с минеральным маслом в качестве изоляции, что обеспечивает надежную защиту от внешних воздействий и эффективное тепловое управление за счет естественного масляного охлаждения.
Прибор имеет классы точности 0,2 и 0,5 для измерительных цепей и классы 3/D для цепей релейной защиты, что позволяет использовать его для коммерческого учета электроэнергии и защиты в распределительных подстанциях, промышленных объектах и сетях с интеграцией SCADA. Конструкция соответствует стандартам ГОСТ 1208-1997 и МЭК 61869-1/2, гарантируя надежную работу как в нормальных, так и в аварийных режимах.
Основные номинальные параметры
| Параметр | Значение |
|---|---|
| Класс напряжения сети | 10 кВ / 12 кВ |
| Условия установки | Наружная (возможна внутренняя) |
| Способ охлаждения | Масляное с естественной циркуляцией |
| Номинальная частота | 50 Гц (по заказу — 60 Гц) |
| Номинальный вторичный ток | 5 А |
| Классы точности | 0,2, 0,5 (измерение); 3, D (защита) |
| Длительно допустимая тепловая нагрузка | 120 % от номинального первичного тока |
| Ток термической стойкости (Ith) | до 30 кА (1 с) |
| Номинальный динамический ток (Idyn) | до 50 кА (амплитудное значение) |
| Коэффициент термической стойкости | 187,5× номинального первичного тока |
| Изоляционная система | Минеральное масло в стальном баке |
| Применимые стандарты | ГОСТ 1208-1997; МЭК 61869-1 / МЭК 61869-2 |

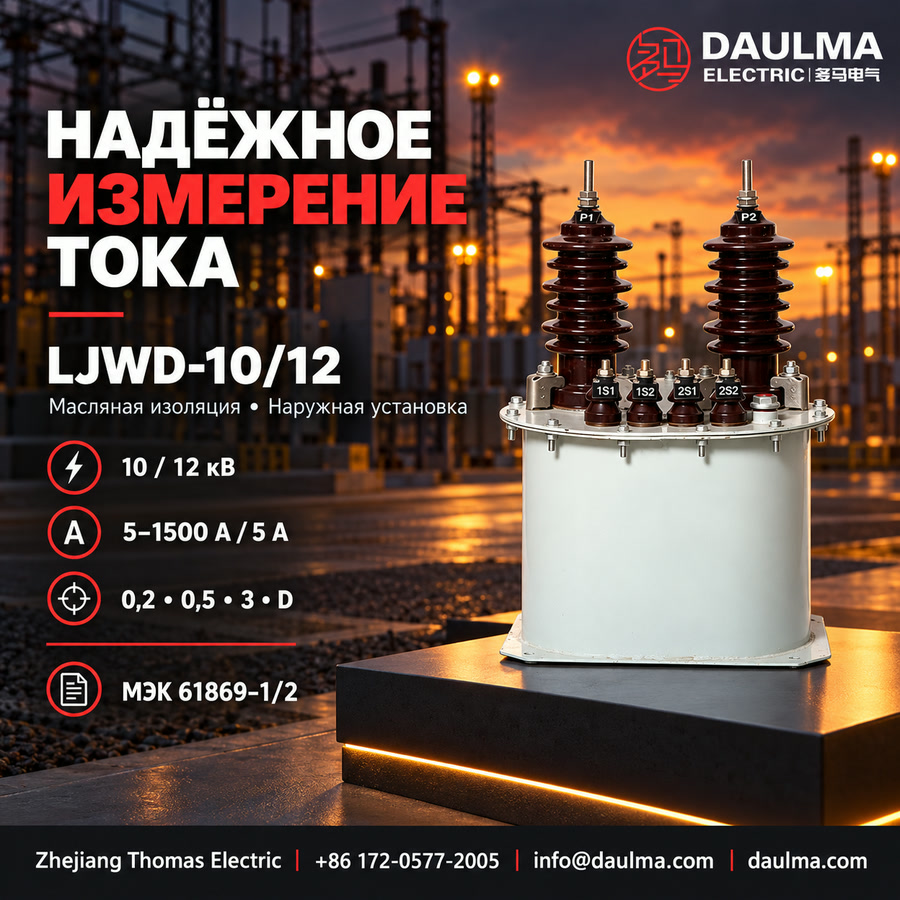

Конструкция
Трансформатор тока LJWD-10/12 выполнен в виде однофазного устройства для наружной установки со сварным стальным баком, покрытым защитным слоем для устойчивости к атмосферным воздействиям. Изоляция обеспечивается минеральным маслом, дополненным диафрагменной системой дыхания, которая изолирует масло от атмосферного воздуха и влаги, снижая окисление и сохраняя диэлектрические свойства в течение всего срока службы. Магнитопровод изготовлен из кольцевых листов электротехнической стали, оптимизированных для минимальных потерь и высокой магнитной эффективности. Первичные выводы выполнены в виде проходных изоляторов (P1/P2), а вторичные обмотки доступны через стандартные клеммные колодки (1S1/1S2 и 2S1/2S2 для моделей с двумя обмотками). Заполнение маслом и пропитка осуществляются в вакууме для удаления воздушных пузырей, что обеспечивает повышенную электрическую прочность изоляции и улучшенные тепловые характеристики. Естественная циркуляция масла обеспечивает эффективное саморегулируемое охлаждение, позволяя работать длительно при повышенных токах и выдерживать высокие токи короткого замыкания.
Технические параметры
Условия эксплуатации
- Условия установки: Внутренняя и наружная установка (корпус с защитой по IP)
- Высота над уровнем моря: не более 2000 м (возможна поставка для 4000 м)
- Температура окружающей среды: от −25 °C до +40 °C
- Относительная влажность: ≤ 95 % (без конденсации)
- Степень загрязнения: II (легкое и среднее промышленное загрязнение)
- Окружающая среда: без коррозионно-активных газов или паров; без взрывоопасных или горючих веществ; без сильной вибрации, механических ударов или толчков
Технические параметры
Трансформатор тока LJWD-10/12 — масляный прибор для наружной установки в сетях переменного тока 10–12 кВ (50 Гц) со стальным баком и изоляцией на основе литой смолы. Диапазон рабочих температур окружающей среды — от −25 °C до +40 °C, высота установки — до 2000 м (опционально до 4000 м). Разработан в соответствии с действующими стандартами МЭК и поддерживает номинальные первичные токи от 5 А до 1500 А с различными классами точности для измерительных и защитных применений.
Данные трансформатора тока
| Номинальный первичный ток (А) |
Вторичные обмотки |
Класс точности |
Номинальная мощность (В·А) |
Ток термической стойкости |
Динамический ток |
|---|---|---|---|---|---|
| 5 – 50 | 0,2/10P 0,2S/10P 0,5/10P |
0,2 / 0,5 / 3 / D | 5 – 15 | 15 кА | 37,5 кА |
| 75 – 100 | 5 – 20 | 20 кА | 50 кА | ||
| 150 – 300 | 10 – 30 | 25 кА | 62,5 кА | ||
| 400 – 600 | 15 – 30 | 30 кА | 75 кА | ||
| 800 – 1000 | 20 – 40 | 30 кА | |||
| 1200 – 1500 | 0,5 / 3 / D | 30 – 50 |
Установка и подключение

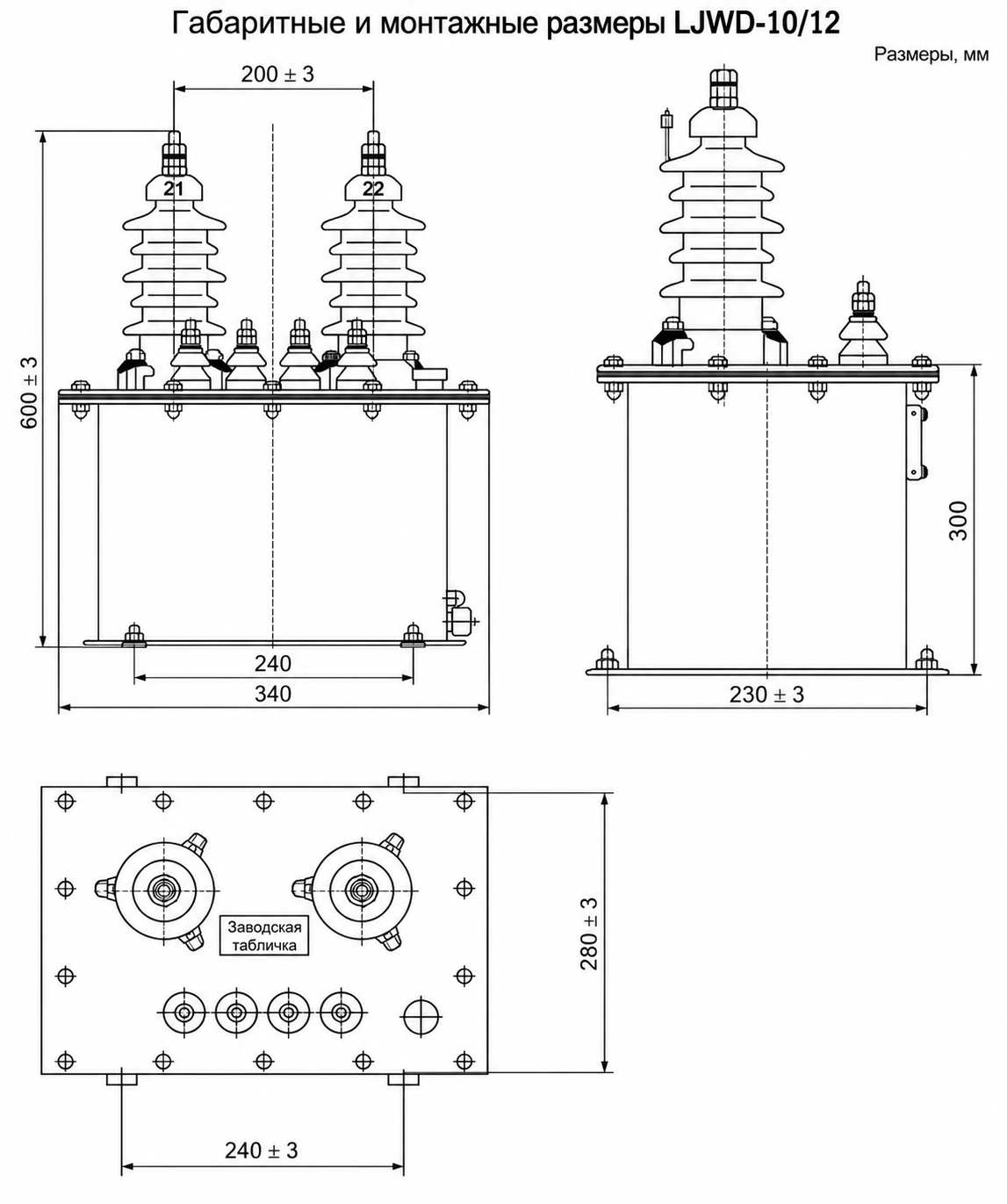

Габаритные размеры
Габаритные размеры и данные по монтажу масляного трансформатора тока LJWD-10/12 приведены на чертеже выше. Устройство оснащено стальным баком, предназначенным для наружной установки, с предусмотренными отверстиями для надежного крепления в соответствии с прилагаемыми монтажными чертежами.
Схема подключения
Первичный проводник подключается либо как сквозная шина, либо через болтовые зажимы в зависимости от требований системы. Вторичные выводы четко маркированы (обычно S1 и S2), при этом вывод S2 предназначен для заземления в соответствии с действующими стандартами. Убедитесь, что все вторичные соединения надежно затянуты при монтаже и обслуживании.
Подбор и частые вопросы
Руководство по выбору
- Определите номинальный первичный ток исходя из номинала фидера или нагрузки с учетом возможного будущего роста нагрузки.
- Выберите соответствующие классы точности: класс 0,2 — для коммерческого учета, класс 0,5 — для технологического учета, классы 3 или D — для цепей защиты.
- Укажите номинальную нагрузку (в В·А) для каждой вторичной обмотки с учетом подключаемых приборов и потерь в проводах, добавив запас 25–50 %.
- Проверьте способность выдерживать токи короткого замыкания (Ith в течение 1 с и Idyn — амплитудное значение) по данным расчетов аварийных режимов вашей системы.
- Выберите модель с двумя вторичными обмотками, если требуются раздельные цепи измерения и защиты, особенно в системах коммерческого учета.
- Уточните условия эксплуатации — высоту над уровнем моря, степень загрязнения и диапазон температур, если они отличаются от стандартных.
Часто задаваемые вопросы
В1: Для каких основных применений предназначен масляный трансформатор тока LJWD-10/12?
LJWD-10/12 предназначен для коммерческого учета электроэнергии, релейной защиты и измерения тока в наружных распределительных сетях 10 кВ и 12 кВ, включая сети энергоснабжающих организаций, промышленные подстанции и распределительные устройства.
В2: Почему стоит выбрать масляную конструкцию вместо других типов?
Масляная конструкция обеспечивает превосходный теплоотвод, допускает длительную работу при токе до 120 % от номинального, обладает повышенной стойкостью к токам короткого замыкания и гарантирует надежную эксплуатацию на открытом воздухе в течение длительного времени.
В3: Можно ли адаптировать LJWD-10/12 под конкретные требования проекта?
Да, доступны варианты исполнения с измененными коэффициентом трансформации, классом точности, номинальной нагрузкой, двухдиапазонной конфигурацией, расширенным температурным диапазоном и усиленной защитой от загрязнений — по согласованию с техническим отделом до начала производства.
В4: Какое плановое техническое обслуживание требуется для LJWD-10/12?
Регулярное ТО включает контроль уровня и качества масла, проверку герметичности бака, осмотр затяжки контактных соединений и испытание вторичных цепей для обеспечения безопасной и точной работы.
В5: Подходит ли LJWD-10/12 для эксплуатации в загрязненных условиях?
Да, устройство рассчитано на степень загрязнения II, что делает его пригодным для легких и средних промышленных условий; для более тяжелых условий может быть предусмотрена усиленная защита от загрязнений.
В6: Каким международным и национальным стандартам соответствует LJWD-10/12?
Трансформатор соответствует ГОСТ 1208-1997, МЭК 61869-1/2 и ГОСТ Р МЭК 61869-1/2, что гарантирует соответствие глобальным требованиям безопасности, характеристик и надежности.
В7: Какие меры безопасности обязательны для вторичных цепей?
Недопустимо оставлять вторичную цепь разомкнутой при включенном первичном токе. Перед отключением приборов всегда замыкайте вторичную обмотку накоротко, обеспечивайте надежное заземление и проводите периодические проверки квалифицированным персоналом.
Часто задаваемые вопросы
Q1: Можно ли использовать этот трансформатор для наружной установки?
Да, модель предназначена для наружной установки. Диапазон рабочих температур составляет от −25 °C до +40 °C, корпус имеет защиту IP. Уточните климатические требования у наших инженеров.
Q2: Какие параметры термической стойкости у данной модели?
Значения зависят от номинального первичного тока, который варьируется от 5 до 1500 А. Точные пределы термической и динамической стойкости указаны в паспорте. Запросите полную таблицу для проекта.
Q3: Как адаптировать оборудование для высокогорных регионов?
Стандартные модели рассчитаны на высоту до 2000 м над уровнем моря. Изготовление трансформаторов для высот до 4000 м возможно по запросу. Укажите точную высоту площадки при заказе.
Q4: Какие классы точности поддерживаются для вторичных обмоток?
Поддерживаются различные классы точности для измерительных и защитных цепей. Точный класс и номинальная нагрузка зависят от выбранного первичного тока. Свяжитесь с нами для профессионального подбора.
Q5: Какие заводские испытания выполняются перед отгрузкой?
Все устройства проходят стандартные испытания согласно применимым нормативам. Конкретные протоколы тестирования и наличие сертификатов подлежат уточнению. Запросите программу заводских испытаний заранее.
Q6: Для каких распределительных устройств применяется трансформатор LJWD-10/12?
Данный масляный трансформатор тока 10–12 кВ предназначен для распределительных устройств наружной установки частотой 50 Гц. Конструкция включает стальной бак и изоляцию на основе литой смолы.
Q7: Почему выбирают масляные трансформаторы тока для сетей 10 кВ?
Масляная изоляция обеспечивает высокую надежность при наружной эксплуатации. Оборудование отличается устойчивостью к загрязнениям II степени и перепадам температур. Узнайте подробности у производителя.
