نظرة عامة
سلسلة LZX-10 هي محول تيار داخلي مصنوع من راتنج الإيبوكسي المصبوب، مصمم لأنظمة التوزيع المتوسطة الجهد بجهد 11 كيلوفولت و12 كيلوفولت. يتميز ببناء مدمج وصلب باستخدام راتنج إيبوكسي مقاوم للهب، مما يوفر عزلًا كهربائيًّا موثوقًا وثباتًا ميكانيكيًّا للتطبيقات الداخلية.
تدعم هذه السلسلة وظائف القياس والحماية مع فئات دقة تشمل 0.2S و0.2 و0.5 للقياس، و5P أو 10P للحماية المرحلية. وهي مناسبة لأنظمة التيار المتردد بتردد 50 هرتز (60 هرتز متاح عند الطلب)، وتتوافق مع المعايير الدولية للاستخدام في مراقبة الدوائر، قياس الطاقة، والحماية المرحلية داخل لوحات التوزيع الداخلية المدمجة.
لمحة عن المواصفات الرئيسية
| المعامل | القيمة |
|---|---|
| فئة الجهد | 11 كيلوفولت / 12 كيلوفولت |
| مستوى العزل | 12/42/75 كيلوفولت |
| التردد المقنن | 50 هرتز (60 هرتز حسب التأكيد) |
| تيار الثانوي | 5 أمبير أو 1 أمبير |
| نطاق التيار الأولي | 5 أمبير إلى 1000 أمبير |
| دقة القياس | 0.2S، 0.2، 0.5 |
| دقة الحماية | 5P، 10P |
| التطبيق | القياس، الفوترة، الحماية، المراقبة |
| نوع التركيب | تركيب ثابت داخلي |
| مادة العزل | راتنج إيبوكسي مصبوب |
| الهيكل | جسم مدمج مع أطراف أولية علوية ولوح أطراف ثانوية سفلي |
| التوافق مع الأنظمة | مشاريع معدات 12 كيلوفولت المتوافقة مع معايير IEC |
ترميز الموديل
- L: محول تيار
- Z: عزل من راتنج مصبوب / مرجع هيكل الصب بالإيبوكسي
- X: رمز سلسلة الهيكل لهذه العائلة المدمجة من المحولات الداخلية
- 10: مرجع فئة الجهد في الكتالوج؛ موثق دوليًّا لمشاريع فئة 11/12 كيلوفولت عبر تأكيد العزل
- Q: مرجع هيكل معزز أو متغير، حسب الرسم والمسمى المصنعي
- 4 / 5: مرجع متغير التصميم أو التسلسل الهيكلي لطرازي LZX4-10 وLZX5-10

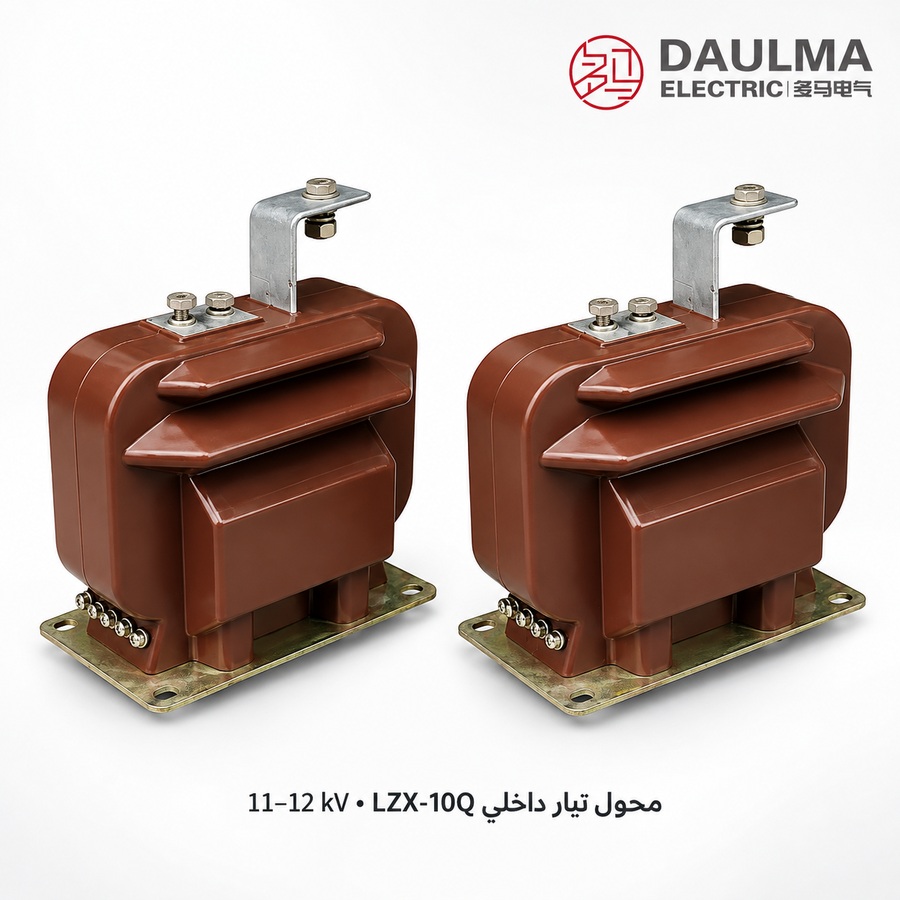

البناء
تتميز سلسلة LZX-10 بهيكل داخلي من راتنج الإيبوكسي المصبوب مع جسم مقولب مدمج يدمج الأطراف الأولية في الجانب العلوي ولوح الأطراف الثانوية في الجانب السفلي. يوفر راتنج الإيبوكسي مقاومة عازلة عالية، ومقاومة للرطوبة، ومتانة ميكانيكية مناسبة للبيئات الداخلية. يضمن هذا البناء أداءً مستقرًّا في ظروف التشغيل العادية ويوفر وصولاً عمليًّا للتمديدات في لوحات التوزيع ذات المساحة المحدودة. تم تحسين التصميم للتركيب الثابت في خزانات التوزيع الداخلية القياسية حيث يكون التنسيق بين التوصيلات الأولية، الأسلاك الثانوية، والمسافات البينية أمرًا بالغ الأهمية.
المعطيات التقنية
ظروف التشغيل
- مكان التركيب: لوحات توزيع متوسطة الجهد داخلية
- جهد النظام: شبكات فئة 10 كيلوفولت
- التردد المقنن: 50 هرتز
- درجة الحرارة المحيطة: من -5°م إلى +40°م
- بيئة التركيب: يجب أن تكون خالية من الاهتزاز الشديد، الغبار الموصل، الغازات المسببة للتآكل، المواد القابلة للانفجار، التلوث الشديد، والتكثف غير الطبيعي.
المواصفات الفنية
محول LZX-10Q هو محول تيار داخلي مصنوع من راتنج الإيبوكسي المصبوب، مصمم لأنظمة فئة 10 كيلوفولت. يتميز بعزل من راتنج الإيبوكسي ويتوافق مع معايير IEC وGB. يتراوح التيار الأولي من 5 أمبير إلى 1000 أمبير.
| التيار الأولي المقنن (A) |
تركيبة فئات الدقة |
القدرة المقننة (VA) |
تيار التحمل الحراري القصير (kA/1s) |
التيار الديناميكي المقنن (kA) |
|||
|---|---|---|---|---|---|---|---|
| 0.2S | 0.2/0.5S | 0.5 | 5P | ||||
| 5~100 | 0.5/10P15 0.2/10P15 |
10 | 10 | 15 | 15 | 90×I1n | 225×I1n |
| 150, 200 | 90×I1n | 160×I1n | |||||
| 300 | 80×I1n | 160×I1n | |||||
| 400, 500 | 75×I1n | 160×I1n | |||||
| 600, 800, 1000 | 50×I1n | 90×I1n | |||||
التركيب والتوصيلات

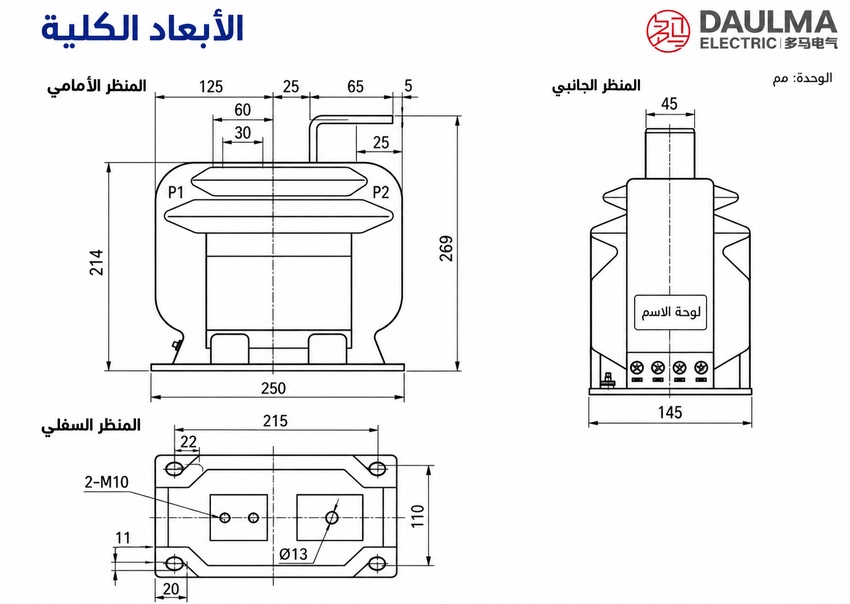

مخطط التركيب
تم تصميم سلسلة LZX-10Q للتركيب الآمن داخل لوحات التوزيع الداخلية المدمجة. يجب اتباع مخططات الأبعاد والتمديدات المعتمدة لضمان التباعد الصحيح للأطراف الأولية، محاذاة قاعدة التركيب، إمكانية الوصول إلى الأطراف الثانوية، والمسافة البينية الكافية بين الطور والأرض.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر LZX-10 أو LZX-10Q أو LZX4-10 أو LZX5-10 فقط بعد مطابقة المخطط الخارجي الدقيق، قاعدة التركيب، ورسم الأطراف الأولية.
- اختر نسبة تحويل من 5 أمبير إلى 1000 أمبير بناءً على الحمل الأقصى، نطاق القياس الطبيعي، والتيار العطل المتوقع.
- حدد 1 أمبير أو 5 أمبير واطلب نوى قياس مستقلة (0.2S/0.2/0.5) ونوى حماية (5P/10P) عندما تكون كلتا الوظيفتين مطلوبتين.
- تحقق من مراجع الحمل 10 فولت أمبير للقياس و15 فولت أمبير للحماية مقابل الحمل المحسوب ومعامل الخطأ المطلوب (ALF) للحماية.
- حوّل مضاعفات Ith/Idyn المذكورة إلى أمبير للنسبة المختارة، ثم تحقق من عزل 12/42/75 كيلوفولت، المسافات البينية، ودرجة التشغيل +55°م.
الأسئلة الشائعة
Q1: هل يمكن تطبيق محول LZX-10 في شبكات الجهد 11 و12 كيلوفولت؟
نعم، يخضع لتأكيد المشروع. يُطبق المحول في لوحات التوزيع الداخلية لفئة 10 و11 و12 كيلوفولت. حدد جهد النظام للتأكيد من المصنع.
Q2: أي فئة دقة مناسبة لعدادات الفوترة التجارية؟
اختر فئة الدقة 0.2S لتطبيقات الفوترة. تضمن هذه الفئة دقة قياس عالية ضمن التيار المقنن وفقاً لمعايير IEC. يتوفر معايرة المصنع عند الطلب.
Q3: كيف يتم حساب تيار التحمل الحراري للتيار الأولي 400 أمبير؟
يُحسب بضرب التيار الأولي في 75. يكون تيار التحمل الحراري 30 كيلو أمبير/ثانية والتيار الديناميكي 64 كيلو أمبير. راجع الجدول الفني للتفاصيل الدقيقة.
Q4: ما هي الظروف البيئية المطلوبة لتركيب محولات الإيبوكسي الداخلية؟
يجب أن يكون التركيب في بيئة خالية من الاهتزاز والغبار الموصل والغازات المسببة للتآكل. درجة الحرارة المحيطة المسموحة تتراوح بين -5 و+40 درجة مئوية.
Q5: متى يمكن تسليم محولات التيار المخصصة لمشاريع التوزيع؟
يعتمد وقت التسليم على مواصفات التخصيص وكمية الطلب. تُصنع المحولات وفقاً لمعايير IEC وGB. تواصل معنا للحصول على جدول زمني دقيق.
Q6: لماذا يجب تحديد التيار الأولي بدقة عند طلب التصنيع؟
يحدد ذلك أبعاد الملف ونسبة التحويل المناسبة. يؤثر الخطأ في الاختيار على دقة الحماية والقياس. أكد المواصفات الفنية قبل إصدار أمر الشراء.
