Descripción general

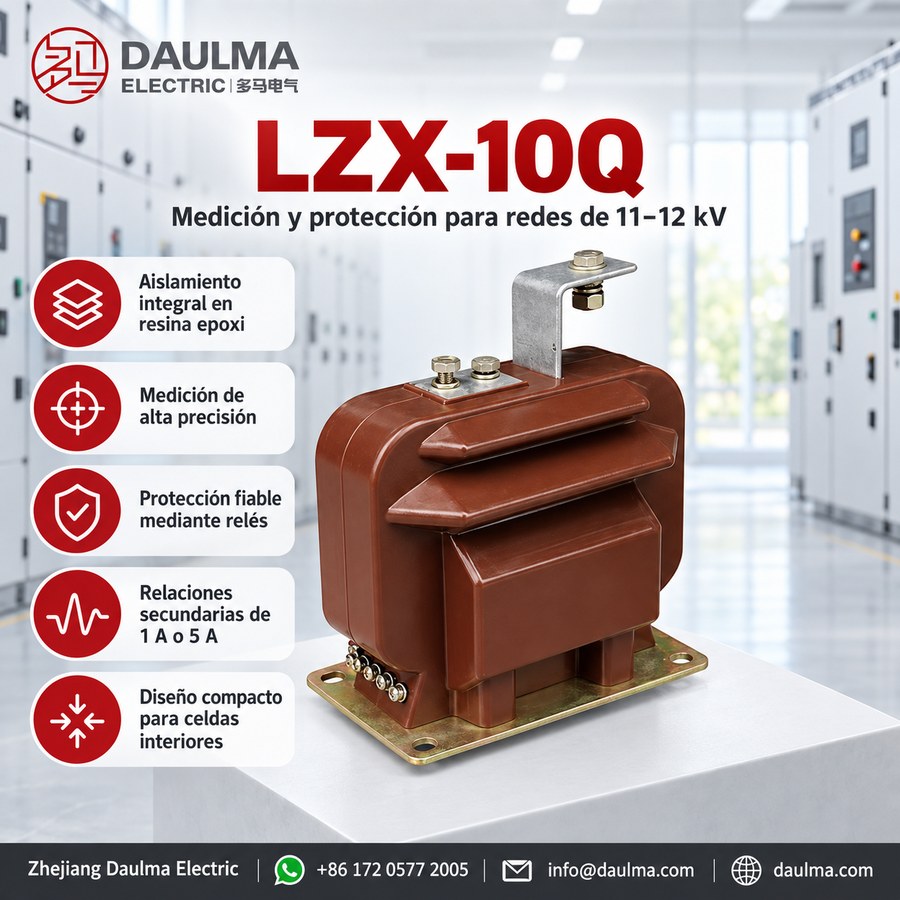

La serie LZX-10 es un transformador de corriente para interiores con aislamiento en resina epoxi moldeada, diseñado para celdas de media tensión de clase 11 kV y 12 kV. Cuenta con una construcción compacta y monobloque utilizando resina epoxi retardante a la llama, lo que proporciona aislamiento confiable y estabilidad mecánica en aplicaciones interiores.

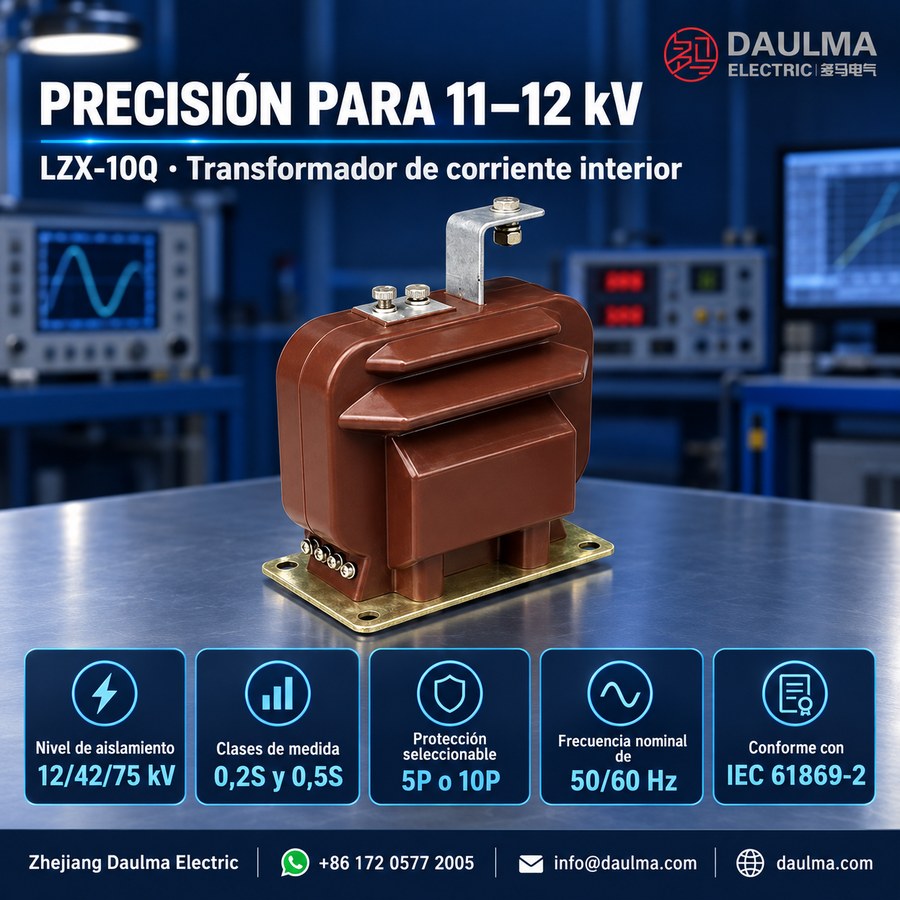

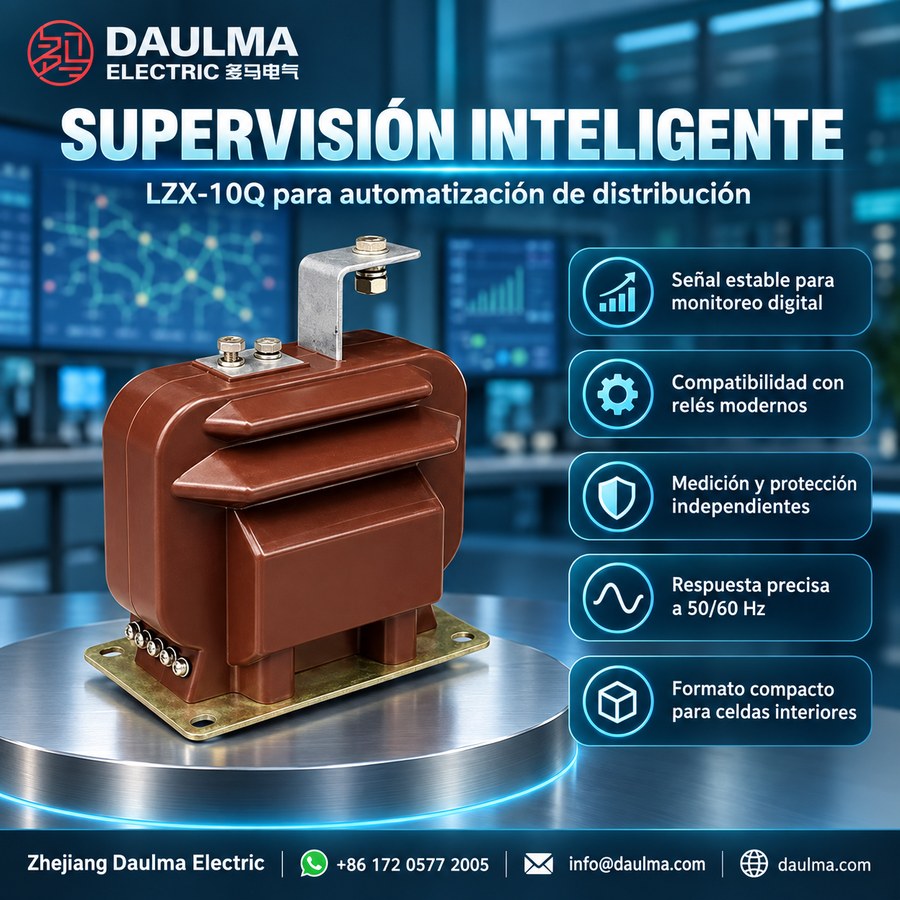

Esta serie admite funciones tanto de medición como de protección, con clases de precisión 0.2S, 0.2 y 0.5 para medición, y 5P o 10P para protección mediante relés. Es adecuado para sistemas de corriente alterna a 50 Hz (60 Hz disponible bajo solicitud) y cumple con normas internacionales para su uso en monitoreo de alimentadores, medición de energía y protecciones por relés en paneles compactos de celdas interiores.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión | 11 kV / 12 kV |
| Nivel de aislamiento | 12/42/75 kV |
| Frecuencia nominal | 50 Hz (60 Hz bajo confirmación) |
| Corriente secundaria | 5 A o 1 A |
| Rango de corriente primaria | 5 A a 1000 A |
| Precisión para medición | 0.2S, 0.2, 0.5 |
| Precisión para protección | 5P, 10P |
| Aplicación | Medición, facturación, protección, monitoreo |
| Tipo de instalación | Montaje fijo en interior |
| Material aislante | Resina epoxi moldeada |
| Estructura | Cuerpo compacto con terminales primarios superiores y bornes secundarios inferiores |
| Compatibilidad del sistema | Proyectos de equipos de 12 kV orientados a normas IEC |
Designación del modelo
- L: Transformador de corriente
- Z: Aislamiento en resina epoxi / referencia estructural de moldeo epoxi
- X: Código de serie estructural para esta familia compacta de TC para interiores
- 10: Referencia de catálogo según clase de tensión; documentado internacionalmente para proyectos de clase 11 kV / 12 kV mediante confirmación de aislamiento
- Q: Referencia de estructura reforzada o variante, según plano y designación de fábrica
- 4 / 5: Variante de diseño o referencia secuencial estructural para LZX4-10 y LZX5-10
Construcción

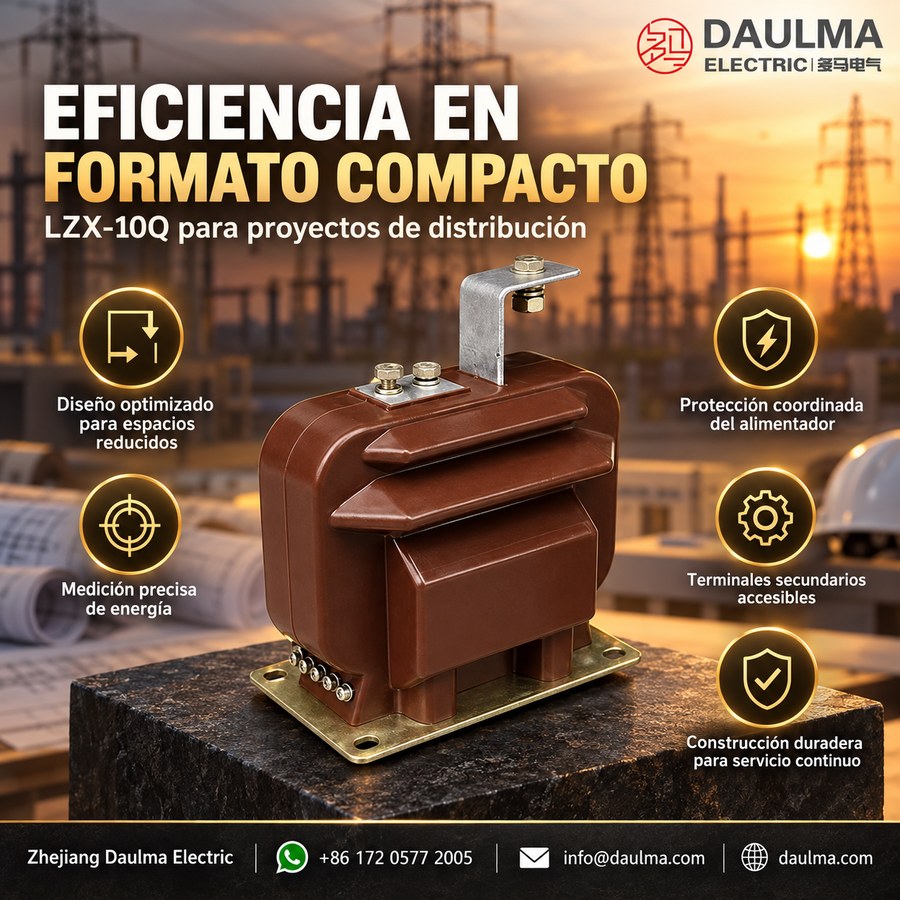

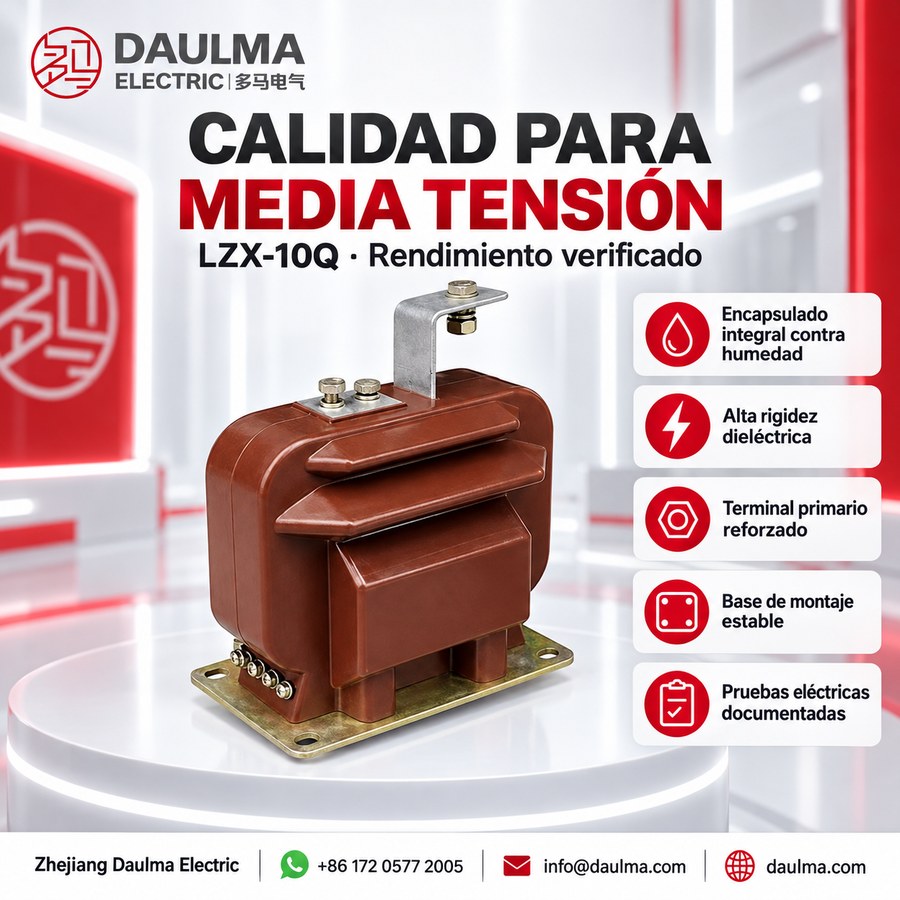

La serie LZX-10 presenta una estructura para interiores con resina epoxi moldeada y cuerpo compacto que integra terminales primarios en la parte superior y una regleta de bornes secundarios en la parte inferior. La resina epoxi ofrece alta rigidez dieléctrica, resistencia a la humedad y robustez mecánica adecuada para entornos interiores. Esta construcción garantiza un rendimiento estable en condiciones normales de operación y facilita el acceso al cableado en paneles de celdas con espacio limitado. El diseño está optimizado para instalación fija en gabinetes estándar de distribución interior, donde es esencial coordinar las conexiones primarias, el cableado secundario y las holguras del panel.
Parámetros técnicos
Condiciones de servicio
- Ubicación de instalación: celdas de media tensión en interior
- Tensión del sistema: redes de clase 10 kV
- Frecuencia nominal: 50 Hz
- Temperatura ambiente: -5 °C a +40 °C
- Entorno de instalación: debe estar libre de vibraciones severas, polvo conductor, gases corrosivos, atmósferas explosivas, contaminación grave y condensación anormal.
Parámetros técnicos
El LZX-10Q es un transformador de corriente para interiores con aislamiento en resina epoxi, diseñado para sistemas de clase 10 kV. Cuenta con aislamiento en resina epoxi y cumple con las normas IEC y GB. La corriente primaria varía de 5 A a 1000 A.
| Corriente primaria nominal (A) |
Combinación de clases de precisión |
Potencia nominal (VA) |
Corriente térmica de corta duración (kA/1 s) |
Corriente dinámica nominal (kA) |
|||
|---|---|---|---|---|---|---|---|
| 0.2S | 0.2/0.5S | 0.5 | 5P | ||||
| 5~100 | 0.5/10P15 0.2/10P15 |
10 | 10 | 15 | 15 | 90×I1n | 225×I1n |
| 150, 200 | 90×I1n | 160×I1n | |||||
| 300 | 80×I1n | 160×I1n | |||||
| 400, 500 | 75×I1n | 160×I1n | |||||
| 600, 800, 1000 | 50×I1n | 90×I1n | |||||
Instalación y cableado
Diagrama de instalación
La serie LZX-10Q está diseñada para montaje seguro en celdas compactas de interior. La instalación debe seguir los planos dimensionales y de cableado aprobados para garantizar el espaciamiento correcto de los terminales primarios, la alineación de la base de montaje, la accesibilidad de los bornes secundarios y la distancia fase-tierra adecuada.
Selección y preguntas frecuentes
Guía de selección
- Seleccione LZX-10, LZX-10Q, LZX4-10 o LZX5-10 únicamente tras verificar las dimensiones externas, la base de montaje y el plano de terminales primarios.
- Elija una relación entre 5 A y 1000 A considerando la carga máxima, el rango normal de medición y la corriente de falla prevista.
- Especifique 1 A o 5 A y solicite núcleos independientes para medición (0.2S/0.2/0.5) y protección (5P/10P) cuando se requieran ambas funciones.
- Verifique las referencias de carga nominal de 10 VA para medición y 15 VA para protección frente a la carga calculada y el factor límite de precisión (ALF) requerido.
- Convierta los múltiplos indicados de Ith/Idyn a amperios según la relación seleccionada y verifique el aislamiento 12/42/75 kV, las distancias de seguridad y el servicio a +55 °C.
Preguntas Frecuentes
Q1: ¿En qué tipo de celdas se instala este transformador de corriente?
Está diseñado exclusivamente para celdas de media tensión en interiores. Su aislamiento en resina epoxi soporta redes de clase 10, 11 o 12 kV.
Q2: ¿Qué clase de precisión se recomienda para facturación de energía?
Seleccione la clase 0.2S para aplicaciones de medición y facturación. Garantiza alta precisión en un rango amplio de corriente según normas IEC. Consulte al fabricante para calibración específica.
Q3: ¿Cuáles son los requisitos ambientales para la instalación del LZX-10Q?
Requiere un entorno interior libre de vibraciones severas, polvo conductor y gases corrosivos. La temperatura ambiente operativa debe mantenerse estrictamente entre -5 °C y +40 °C.
Q4: ¿Cómo se calcula la corriente térmica de corta duración?
La corriente térmica de corta duración (1 s) varía según la corriente primaria. Para rangos de 5 a 100 A equivale a 90×I1n. Confirme los valores exactos para su proyecto.
Q5: ¿Según qué estándares internacionales se fabrica este transformador de corriente?
El modelo LZX-10Q cumple con los estándares técnicos IEC y GB. Solicite los certificados de calibración y cumplimiento normativo actualizados directamente a nuestro equipo comercial antes de la compra.
Q6: ¿Pueden personalizar la corriente primaria nominal de este equipo?
Sí, la corriente primaria es configurable desde 5 A hasta 1000 A. Especifique los valores exactos de primario y secundario al realizar la solicitud de cotización para confirmación de fábrica.
Q7: ¿Cuál es la potencia nominal máxima para la clase 5P?
La potencia nominal para la clase de protección 5P es de 15 VA. Esto asegura un rendimiento óptimo en circuitos de protección durante condiciones de falla.
