Přehled
Série LZX-10 je vnitřní proudový transformátor s epoxidovou izolací určený pro středněnapěťové rozvaděče třídy 11 kV a 12 kV. Vyznačuje se kompaktní monolitní konstrukcí z plamenozdržujícího epoxidového pryskyřice, která zajišťuje spolehlivou izolaci a mechanickou stabilitu pro vnitřní aplikace.
Tato série podporuje jak měřicí, tak ochranné funkce s třídami přesnosti 0,2S, 0,2, 0,5 pro měření a 5P nebo 10P pro reléovou ochranu. Je vhodná pro střídavé soustavy o kmitočtu 50 Hz (60 Hz na požádání) a splňuje mezinárodní normy pro použití v monitorování vývodů, měření energie a ochranném reléování v kompaktních vnitřních rozvaděčích.
Přehled hlavních jmenovitých hodnot
| Parametr | Jmenovitá hodnota |
|---|---|
| Napěťová třída | 11 kV / 12 kV |
| Izolační úroveň | 12/42/75 kV |
| Jmenovitý kmitočet | 50 Hz (60 Hz dle potvrzení) |
| Sekundární proud | 5 A nebo 1 A |
| Rozsah primárního proudu | 5 A až 1000 A |
| Přesnost pro měření | 0,2S, 0,2, 0,5 |
| Přesnost pro ochranu | 5P, 10P |
| Aplikace | Měření, měřicí účely, ochrana, monitorování |
| Typ montáže | Vnitřní pevná montáž |
| Izolační materiál | Epoxidová litá pryskyřice |
| Konstrukce | Kompaktní těleso s horními primárními svorkami a spodním sekundárním svorkovnicí |
| Kompatibilita se soustavou | Projekty zařízení třídy 12 kV orientované na normy IEC |
Označení modelu
- L: Proudový transformátor
- Z: Izolace z lité pryskyřice / odkaz na epoxidovou litou konstrukci
- X: Kód strukturální řady této kompaktní rodiny vnitřních proudových transformátorů
- 10: Referenční označení napěťové třídy v katalogu; mezinárodně dokumentováno pro projekty třídy 11 kV / 12 kV na základě ověření izolace
- Q: Označení zesílené nebo variantní konstrukce dle výkresu a továrního označení
- 4 / 5: Označení konstrukční varianty nebo sériového čísla pro LZX4-10 a LZX5-10
Konstrukce

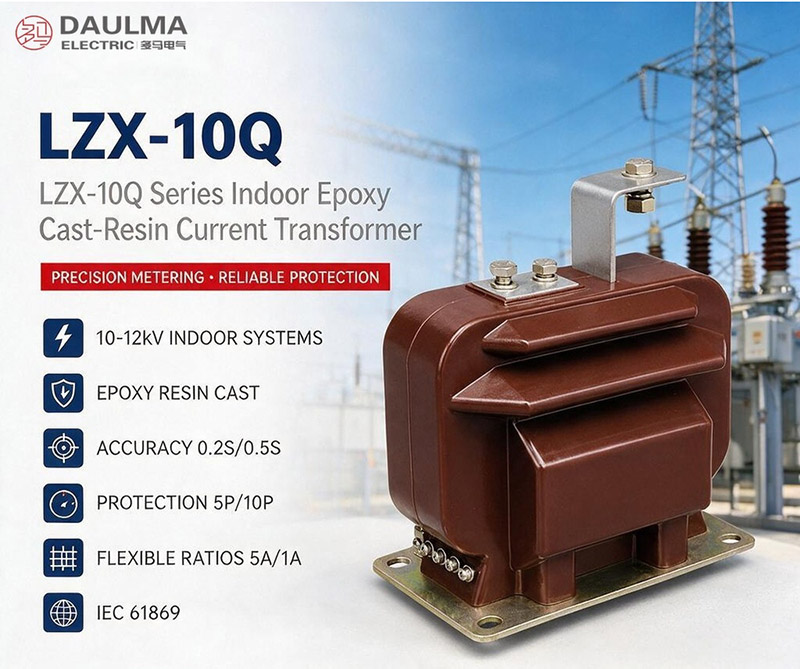

Série LZX-10 má vnitřní konstrukci z epoxidové lité pryskyřice s kompaktním formovaným tělesem, které integruje primární svorky na horní straně a sekundární svorkovnici ve spodní části. Epoxidová pryskyřice poskytuje vysokou dielektrickou pevnost, odolnost proti vlhkosti a mechanickou robustnost vhodnou pro vnitřní prostředí. Tato konstrukce zajišťuje stabilní výkon za běžných provozních podmínek a umožňuje praktický přístup pro zapojení v prostorově omezených rozvaděčích. Návrh je optimalizován pro pevnou montáž do standardních vnitřních distribučních skříní, kde je klíčová koordinace primárních připojení, sekundárního zapojení a vůlí v rozvaděči.
Technické parametry
Provozní podmínky
- Umístění instalace: vnitřní středněnapěťové rozvaděče
- Napětí soustavy: sítě třídy 10 kV
- Jmenovitý kmitočet: 50 Hz
- Okolní teplota: -5 °C až +40 °C
- Prostředí instalace: musí být bez silného vibrací, vodivého prachu, korozivních plynů, výbušných látek, silného znečištění a abnormální kondenzace.
Technické parametry
LZX-10Q je vnitřní proudový transformátor s epoxidovou izolací určený pro soustavy třídy 10 kV. Využívá izolaci z epoxidové pryskyřice a splňuje normy IEC a GB. Primární proud se pohybuje v rozsahu 5 A až 1000 A.
| Jmenovitý primární proud (A) |
Kombinace tříd přesnosti |
Jmenovitý výkon (VA) |
Teplotní zkratový proud (kA/1s) |
Jmenovitý dynamický proud (kA) |
|||
|---|---|---|---|---|---|---|---|
| 0,2S | 0,2/0,5S | 0,5 | 5P | ||||
| 5~100 | 0,5/10P15 0,2/10P15 |
10 | 10 | 15 | 15 | 90×I1n | 225×I1n |
| 150, 200 | 90×I1n | 160×I1n | |||||
| 300 | 80×I1n | 160×I1n | |||||
| 400, 500 | 75×I1n | 160×I1n | |||||
| 600, 800, 1000 | 50×I1n | 90×I1n | |||||
Instalace a zapojení
Instalační schéma
Série LZX-10Q je navržena pro bezpečnou montáž do kompaktních vnitřních rozvaděčů. Instalace musí dodržovat schválené rozměrové a zapojovací výkresy, aby bylo zajištěno správné rozestavení primárních svorek, zarovnání montážní základny, přístupnost sekundárních svorek a dostatečná vůle mezi fázemi a zemí.
Výběr a časté otázky
Průvodce výběrem
- Vybírejte LZX-10, LZX-10Q, LZX4-10 nebo LZX5-10 až po ověření shody obrysu, montážní základny a výkresu primárních svorek.
- Zvolte převod 5 A–1000 A na základě maximální zátěže, běžného měřicího rozsahu a očekávaného zkratového proudu.
- Specifikujte 1 A nebo 5 A a objednejte samostatná jádra pro měření (0,2S/0,2/0,5) a ochranu (5P/10P), pokud jsou vyžadovány obě funkce.
- Ověřte referenční zátěž 10 VA pro měření a 15 VA pro ochranu vůči vypočtené zátěži a požadovanému ALF ochrany.
- Převeďte uvedené násobky Ith/Idyn na ampéry pro zvolený převod a následně zkontrolujte izolaci 12/42/75 kV, vůle a provoz při +55 °C.
Často kladené otázky
Otázka 1: Jaká je hlavní výhoda LZX-10Q?
Poskytuje možnosti měření i ochrany v kompaktním tělese s pevnou montáží z lité pryskyřice pro prostorově omezené vnitřní rozvaděče.
Otázka 2: Co znamená přípona Q?
Označuje zesílenou nebo výkresem specifikovanou konstrukční variantu. Neurčuje samostatně převod, přesnost ani zátěž.
Otázka 3: Jsou LZX4-10 a LZX5-10 zaměnitelné s LZX-10Q?
Pouze po ověření rozměrů tělesa, svorek, montážních otvorů a zarovnání sběrnic podle výkresu rozvaděče.
Otázka 4: Jaké jsou uvedené výstupy jader?
Měřicí třídy 0,2S, 0,2 a 0,5 používají referenci 10 VA; ochrana 5P nebo 10P používá 15 VA.
Otázka 5: Proč jsou zkratové parametry vyjádřeny jako násobky primárního proudu?
Katalog škáluje Ith a Idyn podle převodu. Každý násobek převeďte na skutečné kA a porovnejte s úrovní zkratu v soustavě a dobou vypnutí.
Otázka 6: Jak se násobky mění u vyšších převodů?
Sníží se z 90×In/225×In při 5 A–100 A na 50×In/90×In při 600 A–1000 A, proto musí být skutečná odolnost v ampérech vypočtena.
Otázka 7: Lze jedno jádro sdílet pro fakturační měření i ochranu?
Používejte samostatná jádra vždy, když jsou vyžadovány obě funkce; měřicí a ochranná jádra mají odlišné cíle nasycení a různé zátěže.
Frequently Asked Questions
Q1: Lze tento 10kV proudový transformátor použít v 11kV sítích?
Ano, je to možné po potvrzení projektem. Transformátor je určen pro vnitřní rozvaděče s napětím soustavy 10 kV, 11 kV i 12 kV. Uveďte přesné systémové napětí pro tovární verifikaci.
Q2: Která třída přesnosti je vhodná pro fakturační měření?
Pro fakturační měření zvolte kombinaci s třídou přesnosti 0,2S. Zajišťuje vysokou přesnost v celém rozsahu primárního proudu 5 A až 1000 A dle norem IEC. Přesnou kalibraci si vyžádejte u výrobce.
Q3: Jaký je jmenovitý tepelný zkratový proud tohoto transformátoru?
Hodnota závisí na nastaveném primárním proudu a pohybuje se od 50×I1n do 90×I1n při době 1 sekundy. Pro konkrétní výpočty zkratových poměrů kontaktujte naše technické oddělení s parametry vaší sítě.
Q4: Kdy je instalační prostředí považováno za nevhodné?
Prostředí je nevhodné při výskytu silných vibrací, vodivého prachu, korozivních plynů nebo výbušných látek. Transformátor vyžaduje vnitřní rozvaděče s teplotou okolí -5 °C až +40 °C bez abnormální kondenzace.
Q5: Provádějí se před odesláním specifické tovární zkoušky?
Standardně provádíme rutinní výstupní zkoušky v souladu s normami IEC a GB. Specifické typové zkoušky nebo rozšířený testovací protokol podléhají individuálnímu potvrzení. Pro detailní informace o testování kontaktujte obchodní oddělení.
Q6: Jak si vyžádat vlastní údaje na štítku a certifikáty?
Ano, přizpůsobení štítku a dodání potřebných certifikátů je možné po vzájemné dohodě. Uveďte požadované technické údaje a formát dokumentů přímo do poptávky. Přesné dodací lhůty pro zakázkovou výrobu vám sdělíme na vyžádání.
Q7: Proč zvolit tento epoxidový litý transformátor pro vnitřní rozvaděče?
Model LZX-10Q je primárně navržen výhradně pro vnitřní středněnapěťové rozvaděče. Epoxidová litá izolace zajišťuje vysokou mechanickou pevnost a spolehlivý provoz v prostředích sítí třídy 10 kV. Transformátor splňuje mezinárodní normy IEC a GB.
