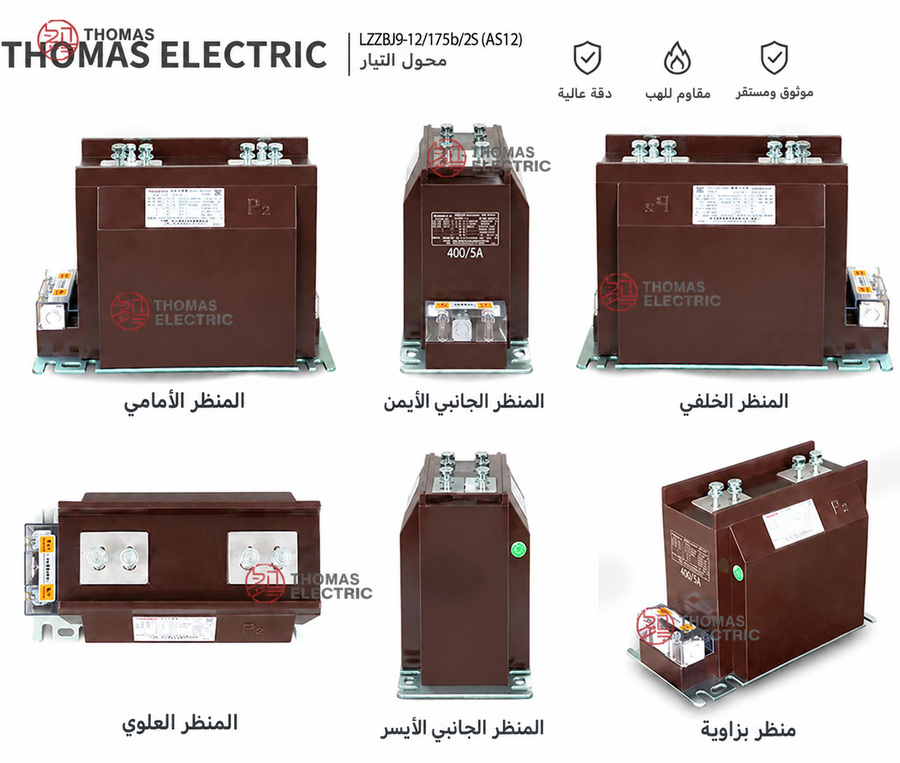

نظرة عامة
محولات التيار LZZBJ9-10C1 / LZZBJ9-10C2 وLZZBJ9-12C1 / LZZBJ9-12C2 هي محولات تيار داخلية أحادية الطور، مصنوعة من راتنج الإيبوكسي المصبوب، ذات تصميم عمودي مغلق بالكامل، ومخصصة لتطبيقات معدات التوزيع ذات الجهد المتوسط من 10 كيلوفولت إلى 12 كيلوفولت. وتُستخدم في قياس التيار، وقياس الطاقة، ومراقبة الدوائر الفرعية، والحماية المرحلية في أنظمة التيار المتردد بتردد 50 هرتز أو 60 هرتز.
يتم تغليف لفّة الجهد الأولي، ولفّة الجهد الثانوي، والنواة المغناطيسية الحلقيّة داخل جسم صلب من راتنج الإيبوكسي، مما يضمن عزلًا كهربائيًّا عاليًا، ومقاومة للرطوبة، واستقرارًا ميكانيكيًّا، وتركيبًا مدمجًا — وهي خصائص مثالية للبيئات الداخلية لمعدات التوزيع ذات المساحة المحدودة.
ملخّص المواصفات الرئيسية
| المعامل | القيمة |
|---|---|
| فئة الجهد | 10kV / 11kV / 12kV |
| مستوى العزل المقنن | 12/28/75kV أو 12/42/75kV |
| التردد المقنن | 50Hz / 60Hz |
| تيار الثانوي المقنن | 1A أو 5A |
| نسبة التحويل | 10:3150/5 (نسبة واحدة أو مزدوجة) |
| فئات الدقة | 0.2S / 0.5 / 10P تركيبات |
| القدرة الخارجة المقننة | 10VA / 15VA / 20VA |
| ALF (للحماية) | 10 / 15 / 20 |
| عامل الأمان FS (للقياس) | 5 أو 10 |
| نوع التركيب | داخلي عمودي |

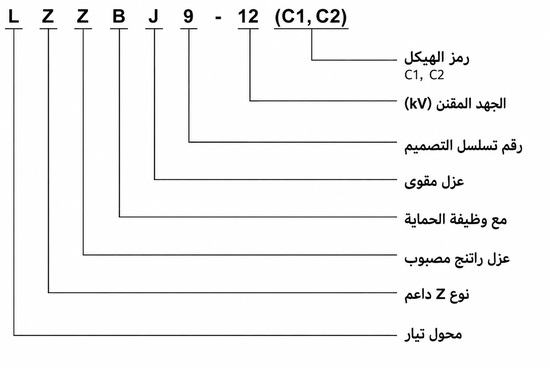

ترميز الموديل
- L: محول تيار
- Z: نوع داخلي
- Z: معزول براتنج الإيبوكسي / مغلق بالكامل
- B: استخدام مزدوج للقياس والحماية
- J: تصميم معزّز / عزل محسّن
- 9: تسلسل التصميم / المنصة
- 10 / 12: فئة الجهد المقنن (لأنظمة 10kV، 11kV، أو 12kV)
- C1 / C2: متغيرات التكوين الميكانيكي والطرفي
البناء
يتميز المحول بصبّة موحدة من راتنج الإيبوكسي تغلف تمامًا الموصل الأولي، واللفات الثانوية، والنواة المغناطيسية الحلقيّة. ويوفّر هذا البناء أداءً عازلًا ممتازًا، وصلابة ميكانيكية، وحماية بيئية ضد الرطوبة والتلوث — وهي عوامل حاسمة لتشغيل موثوق في معدات التوزيع الداخلية ذات الجهد المتوسط.
يتوفر المحول بمتغيرين هيكليين C1 وC2، ويجمع بين وظيفتي التحويل الكهربائي والدعم الميكانيكي، مما يمكّن من تركيبه بشكل آمن مباشرةً على قضبان التوزيع أو الدعامات العازلة في معدات التوزيع مع الحفاظ على التباعد بين الطور والأرض والاستقرار الحراري تحت الحمل.
المعطيات التقنية
ظروف التشغيل
- موقع التركيب: معدات توزيع داخلية ذات جهد متوسط
- جهد النظام: 10kV، 11kV، أو 12kV
- التردد المقنن: 50Hz / 60Hz
- درجة حرارة المحيط: -5° إلى +40° مئوية
- الارتفاع: ≤1000m
- البيئة: خالية من الاهتزاز الشديد، والغبار الموصل، والغازات المسببة للتآكل، والمواد القابلة للانفجار، والتلوث الشديد، والتكثف غير الطبيعي
البيانات التقنية
| نسبة التحويل المقننة (A) |
تركيبة فئة الدقة |
القدرة الخارجة المقننة للقياس 0.2S (VA) |
القدرة الخارجة المقننة للحماية 10P (VA) |
ALF | FS | Ith 1s تيار حراري قصير المدى |
Idyn تيار ديناميكي مقنن |
|---|---|---|---|---|---|---|---|
| 10:200/5 | 0.2S / 10P | 10 أو 15 | 15 | 10 / 15 / 20 | 5 أو 10 | 150 × I1n | 375 × I1n |
| 300/5 | 0.2S / 10P | 10 أو 15 | 15 | 10 / 15 / 20 | 5 أو 10 | 31.5kA | 80kA |
| 500/5 | 0.2S / 10P | 10 أو 15 | 15 | 10 / 15 / 20 | 5 أو 10 | 40kA | 100kA |
| 800/5 | 0.2S / 10P | 10 أو 15 | 15 | 10 / 15 / 20 | 5 أو 10 | 63kA | 125kA |
| 1000/5 | 0.2S / 10P | 10 أو 15 | 20 | 10 / 15 / 20 | 5 أو 10 | 80kA | 160kA |
| 2000:2500/5 | 0.2S / 10P | 10 أو 15 | 20 | 10 / 15 / 20 | 5 أو 10 | 130kA | 160kA |
التركيب والتوصيلات

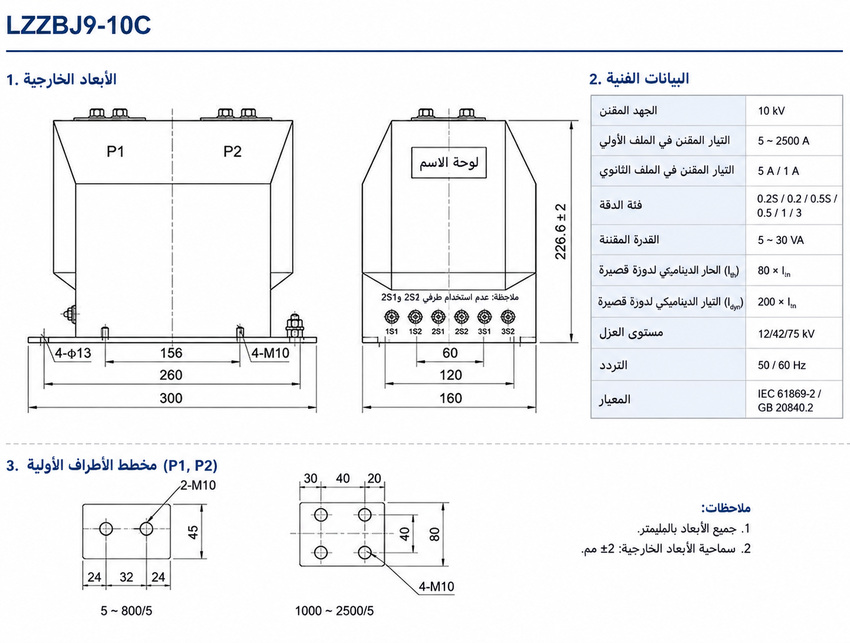

رسم التركيب
تم تصميم سلسلة LZZBJ9 C1/C2 للتركيب المباشر من النوع العمودي في معدات التوزيع الداخلية. يجب أن يتم التركيب وفقًا لرسومات تخطيط معدات التوزيع المعتمدة لضمان التباعد الصحيح بين الأطوار، وتوصيل قضبان التوزيع، وسهولة الصيانة. تختلف اتجاهات الأطراف ومواقع ثقوب التركيب حسب المتغير C1/C2 وفئة الجهد.
الأبعاد الخارجية
| البند | المواصفة |
|---|---|
| المتغير الميكانيكي | LZZBJ9-10C1 / 10C2 / 12C1 / 12C2 |
| نوع التركيب | دعامة داخلية من النوع العمودي |
| الأطراف الأولية | P1 / P2 وفق الرسم المعتمد |
| الأطراف الثانوية | 1S1/1S2، 2S1/2S2 (اختياري 3S1/3S2) |
| تأكيد الأبعاد | مطلوب قبل تصنيع معدات التوزيع |
الاختيار والأسئلة الشائعة
الأسئلة الشائعة
Q1: هل يمكن استخدام محول التيار هذا في أنظمة 11 كيلو فولت؟
نعم، يخضع ذلك لتأكيد المشروع. يُستخدم في معدات التوزيع الداخلية بجهود 10 أو 11 أو 12 كيلو فولت. يرجى تحديد جهد النظام للتأكيد من المصنع.
Q2: أي فئة دقة مناسبة لعدادات الفوترة التجارية؟
اختر فئة الدقة 0.2S لأغراض القياس والفوترة. تضمن دقة قياس عالية ضمن نطاق تيارات الحمل بقدرة خارجية 10 أو 15 فولت أمبير. تواصل معنا لتأكيد المعايرة.
Q3: ما هو التيار الحراري المقنن لنسبة 300/5 أمبير؟
يبلغ التيار الحراري القصير المدى 31.5 كيلو أمبير لمدة ثانية واحدة، والتيار الديناميكي 80 كيلو أمبير. هذه القيم تضمن حماية موثوقة. راجع الكتيب الفني للتفاصيل الكاملة.
Q4: كيف يتم تخصيص نسبة التحويل لتيارات أعلى من 800 أمبير؟
النماذج القياسية تدعم نسباً حتى 800/5 أمبير. بالنسبة للتيارات الأعلى، يخضع التصنيع لتأكيد هندسي مسبق. يرجى إرسال المواصفات الفنية للمراجعة.
Q5: أين يمكن تركيب محول التيار LZZBJ9-10C1 بأمان؟
يُركب في معدات التوزيع الداخلية الخالية من الاهتزاز والغبار الموصل والغازات المسببة للتآكل. يتحمل درجات حرارة من -5 إلى +40 مئوية بحد أقصى للارتفاع 1000 متر. تواصل معنا لتقييم موقع التركيب.
Q6: متى يجب اختيار فئة الدقة 10P للحماية؟
تُستخدم فئة 10P في دوائر الحماية والتحكم عند حدوث أعطال. تضمن عدم تشبع القلب عند تيارات العطل بمعامل حد دقة 10 أو 15 أو 20. اطلب الكتالوج الرسمي للمزيد من المعلومات.
Q7: لماذا تُعتبر محولات LZZBJ9-12C2 الخيار الأمثل للتطبيقات الداخلية؟
تتميز بتصميم داخلي متين لمعدات الجهد المتوسط بتردد 50/60 هرتز. تخضع لاختبارات روتينية، وتفاصيل الشهادات تخضع لتأكيد المصنع. تواصل معنا للحصول على وثائق الاختبار المعتمدة.
