Обзор
Трансформаторы тока LZZBJ9-10C1 / LZZBJ9-10C2 и LZZBJ9-12C1 / LZZBJ9-12C2 — однополюсные, полностью герметичные опорные трансформаторы тока с литой эпоксидной изоляцией для внутренней установки в комплектные распределительные устройства (КРУ) среднего напряжения 10–12 кВ. Предназначены для измерения тока, учета электроэнергии, мониторинга фидеров и релейной защиты в сетях переменного тока с частотой 50 Гц или 60 Гц.
Полная заливка первичной обмотки, вторичной обмотки и кольцевого магнитопровода в монолитный корпус из эпоксидной смолы обеспечивает высокую электрическую прочность изоляции, влагостойкость, механическую устойчивость и компактность монтажа — идеально подходит для КРУ с ограниченным пространством.
Основные номинальные параметры
| Параметр | Значение |
|---|---|
| Класс напряжения | 10 кВ / 11 кВ / 12 кВ |
| Номинальный уровень изоляции | 12/28/75 кВ или 12/42/75 кВ |
| Номинальная частота | 50 Гц / 60 Гц |
| Номинальный вторичный ток | 1 А или 5 А |
| Коэффициент трансформации | 10:3150/5 (одинарный или двойной) |
| Классы точности | Комбинации 0.2S / 0.5 / 10P |
| Номинальная мощность | 10 ВА / 15 ВА / 20 ВА |
| ALF (для защиты) | 10 / 15 / 20 |
| FS (для измерений) | 5 или 10 |
| Тип установки | Опорный, для внутренней установки |

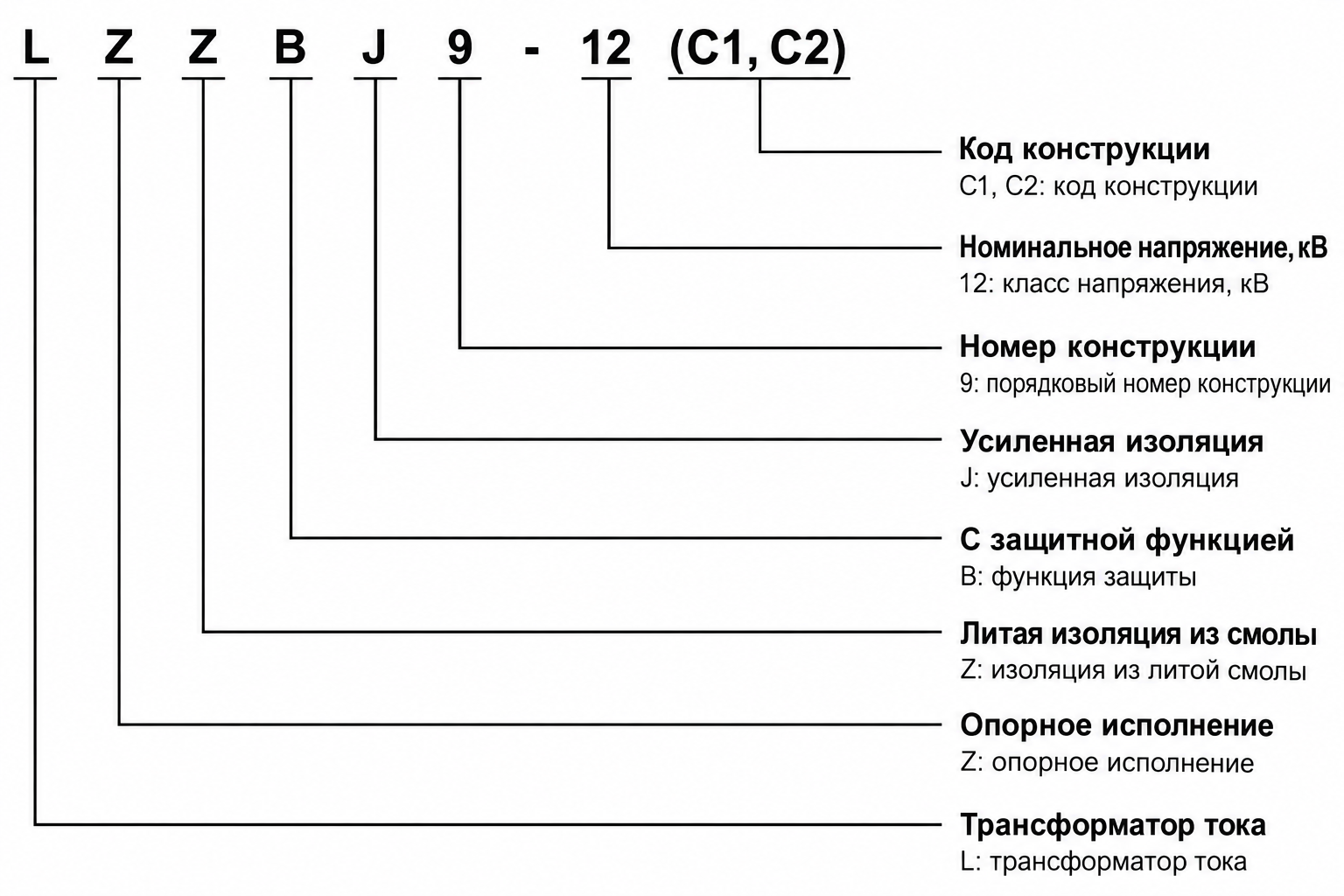

Расшифровка обозначения модели
- L: Трансформатор тока
- Z: Для внутренней установки
- Z: С литой эпоксидной изоляцией / полностью герметичный
- B: Универсальный — для измерений и защиты
- J: Усиленная конструкция / повышенная изоляция
- 9: Номер серии / платформы
- 10 / 12: Номинальный класс напряжения (для систем 10 кВ, 11 кВ или 12 кВ)
- C1 / C2: Варианты механической и выводной конфигурации
Конструкция
Трансформатор выполнен в виде монолитного эпоксидного литья, полностью заключающего первичный проводник, вторичные обмотки и тороидальный магнитопровод. Такая конструкция обеспечивает отличные диэлектрические характеристики, механическую жесткость и защиту от влаги и загрязнений — что критически важно для надежной работы в КРУ среднего напряжения.
Доступны варианты исполнения C1 и C2. Изделие совмещает функции электрического преобразования и механической опоры, позволяя надежно монтировать его непосредственно на шины КРУ или изоляционные опоры с соблюдением необходимых расстояний до земли и тепловой стабильности под нагрузкой.
Технические параметры
Условия эксплуатации
- Место установки: Комплектные распределительные устройства (КРУ) среднего напряжения, внутри помещений
- Напряжение сети: 10 кВ, 11 кВ или 12 кВ
- Номинальная частота: 50 Гц / 60 Гц
- Температура окружающей среды: от –5 °C до +40 °C
- Высота над уровнем моря: ≤1000 м
- Окружающая среда: Без сильной вибрации, токопроводящей пыли, агрессивных газов, взрывоопасных веществ, сильного загрязнения и интенсивной конденсации влаги
Технические данные
| Номинальный коэффициент трансформации (А) |
Комбинация классов точности |
Номинальная мощность измерения 0.2S (ВА) |
Номинальная мощность защиты 10P (ВА) |
ALF | FS | Ith 1 с Термическая стойкость |
Idyn Динамическая стойкость |
|---|---|---|---|---|---|---|---|
| 10:200/5 | 0.2S / 10P | 10 или 15 | 15 | 10 / 15 / 20 | 5 или 10 | 150 × I1n | 375 × I1n |
| 300/5 | 0.2S / 10P | 10 или 15 | 15 | 10 / 15 / 20 | 5 или 10 | 31,5 кА | 80 кА |
| 500/5 | 0.2S / 10P | 10 или 15 | 15 | 10 / 15 / 20 | 5 или 10 | 40 кА | 100 кА |
| 800/5 | 0.2S / 10P | 10 или 15 | 15 | 10 / 15 / 20 | 5 или 10 | 63 кА | 125 кА |
| 1000/5 | 0.2S / 10P | 10 или 15 | 20 | 10 / 15 / 20 | 5 или 10 | 80 кА | 160 кА |
| 2000:2500/5 | 0.2S / 10P | 10 или 15 | 20 | 10 / 15 / 20 | 5 или 10 | 130 кА | 160 кА |
Установка и подключение
Схема монтажа
Серия LZZBJ9 C1/C2 предназначена для непосредственной опорной установки в КРУ. Монтаж должен выполняться в соответствии с утвержденными чертежами КРУ для обеспечения необходимых расстояний между фазами, подключения шин и доступа при обслуживании. Ориентация выводов и расположение отверстий под крепление зависят от исполнения (C1/C2) и класса напряжения.
Габаритные размеры
| Параметр | Характеристика |
|---|---|
| Механическое исполнение | LZZBJ9-10C1 / 10C2 / 12C1 / 12C2 |
| Тип крепления | Опорное, для внутренней установки |
| Первичные выводы | P1 / P2 согласно утвержденному чертежу |
| Вторичные выводы | 1S1/1S2, 2S1/2S2 (опционально 3S1/3S2) |
| Подтверждение габаритов | Требуется до начала производства КРУ |
Подбор и частые вопросы
Руководство по выбору
- Выберите C1 или C2 в зависимости от интерфейса КРУ. Ориентация выводов и положение креплений различаются — используйте чертеж конкретного исполнения до изготовления шкафа или шин.
- Выбирайте из задокументированных коэффициентов с вторичным током 5 А. В таблице приведены типовые группы: 10–200 А, 300 А, 500 А, 800 А, 1000 А и 2000–2500 А; промежуточные значения и 3150 А уточняйте отдельно.
- Указывайте мощность и FS для измерительной обмотки совместно. Обмотка 0.2S доступна при 10 ВА или 15 ВА с FS 5 или FS 10 — выбирайте в зависимости от нагрузки приборов и требований к защите оборудования.
- Полностью определите параметры защитной обмотки. Выберите 15 ВА или 20 ВА и ALF 10, 15 или 20 на основе расчета релейной защиты с учетом сопротивления проводов и максимального тока короткого замыкания.
- Уточните напряжение, вторичный ток и механические детали. Подтвердите уровень изоляции (12/28/75 кВ или 12/42/75 кВ), наличие исполнения на 1 А, термическую стойкость, динамическую стойкость, опциональную третью обмотку, тип выводов, габариты и соответствие актуальной редакции IEC 61869.
Часто задаваемые вопросы
В1: Относится ли эта страница только к LZZBJ9-12?
В заголовке указан LZZBJ9-12, но содержание охватывает все варианты 10C1, 10C2, 12C1 и 12C2 для систем 10–12 кВ. Уточняйте точный класс напряжения и механическое исполнение.
В2: В чем разница между C1 и C2?
Исполнения различаются механически, расположением выводов и, возможно, внутренней схемой коэффициентов. Полное сравнение не приведено — выбирайте по специальным габаритным и монтажным чертежам.
В3: Покрывает ли таблица все коэффициенты до 2500 А?
Нет. Приведены групповые и типовые строки. Любой коэффициент, не указанный явно, требует подтверждения мощности, класса точности, FS, ALF и параметров стойкости к КЗ.
В4: Доступен ли коэффициент 3150 А?
Он упомянут только в общем диапазоне; в подробной таблице максимум — 2500/5 А. Для 3150 А требуется отдельный график нагрева, данные по КЗ и габаритный чертеж.
В5: Можно ли использовать те же технические данные для вторичного тока 1 А?
Этого предполагать нельзя, так как все коэффициенты приведены для 5 А. Исполнение на 1 А требует отдельного подтверждения нагрузки, точности, конструкции обмотки, выводов и параметров защиты.
В6: Чем отличаются FS и ALF?
FS выбирается для измерительной обмотки, чтобы ограничить перегрузку приборов при сверхтоках. ALF относится к защитной обмотке и указывает кратность тока, при которой сохраняется заявленная точность.
В7: Какой уровень изоляции заказывать?
На странице указаны варианты 12/28/75 кВ и 12/42/75 кВ. Выбирайте в соответствии с требованиями проекта и системы, затем проверяйте значение на паспортной табличке и в протоколе испытаний изоляции.
Часто задаваемые вопросы
Q1: Можно ли устанавливать трансформатор LZZBJ9-10 на улице?
Нет, монтаж допускается только внутри помещений. Трансформатор предназначен для КРУ среднего напряжения в среде без агрессивных газов и конденсата. Уточните уличные аналоги у менеджера.
Q2: Какая термическая стойкость у трансформатора с коэффициентом 300/5?
Термическая стойкость (Ith 1с) составляет 31,5 кА, а динамическая (Idyn) — 80 кА. Эти параметры гарантируют надежную защиту при коротких замыканиях. Подтвердите расчетные токи КЗ в опросном листе.
Q3: Какой класс точности выбрать для коммерческого учета электроэнергии?
Используйте обмотку с классом точности 0.2S для высокоточных измерений. Номинальная мощность измерения составляет 10 или 15 ВА. Заводская поверка выполняется по запросу.
Q4: Возможно ли изготовление с нестандартным коэффициентом трансформации?
Да, производство нестандартных коэффициентов возможно по согласованию. Базовый ряд включает значения от 10 до 500 А при вторичном токе 5 А. Отправьте технические требования для расчета сроков.
Q5: На какой высоте над уровнем моря допустима эксплуатация?
Стандартное исполнение рассчитано на высоту до 1000 метров. При превышении данного уровня требуется снижение номинальных параметров или изготовление спецверсии. Укажите высоту места установки в заявке.
Q6: Какие заводские испытания проходят трансформаторы перед отгрузкой?
Каждое устройство проходит стандартный комплекс приемо-сдаточных испытаний согласно стандартам МЭК/ГОСТ. Протоколы испытаний и паспорта прилагаются к каждой партии. Запросите пример отчета у отдела продаж.
Q7: Для каких типов КРУ подходит данная серия трансформаторов?
Серия LZZBJ9-10/12C оптимальна для комплектных распределительных устройств (КРУ) и КСО на напряжение 10-12 кВ. Частота сети может составлять 50 или 60 Гц. Уточните габаритные чертежи для вашего проекта.
