Descripción general

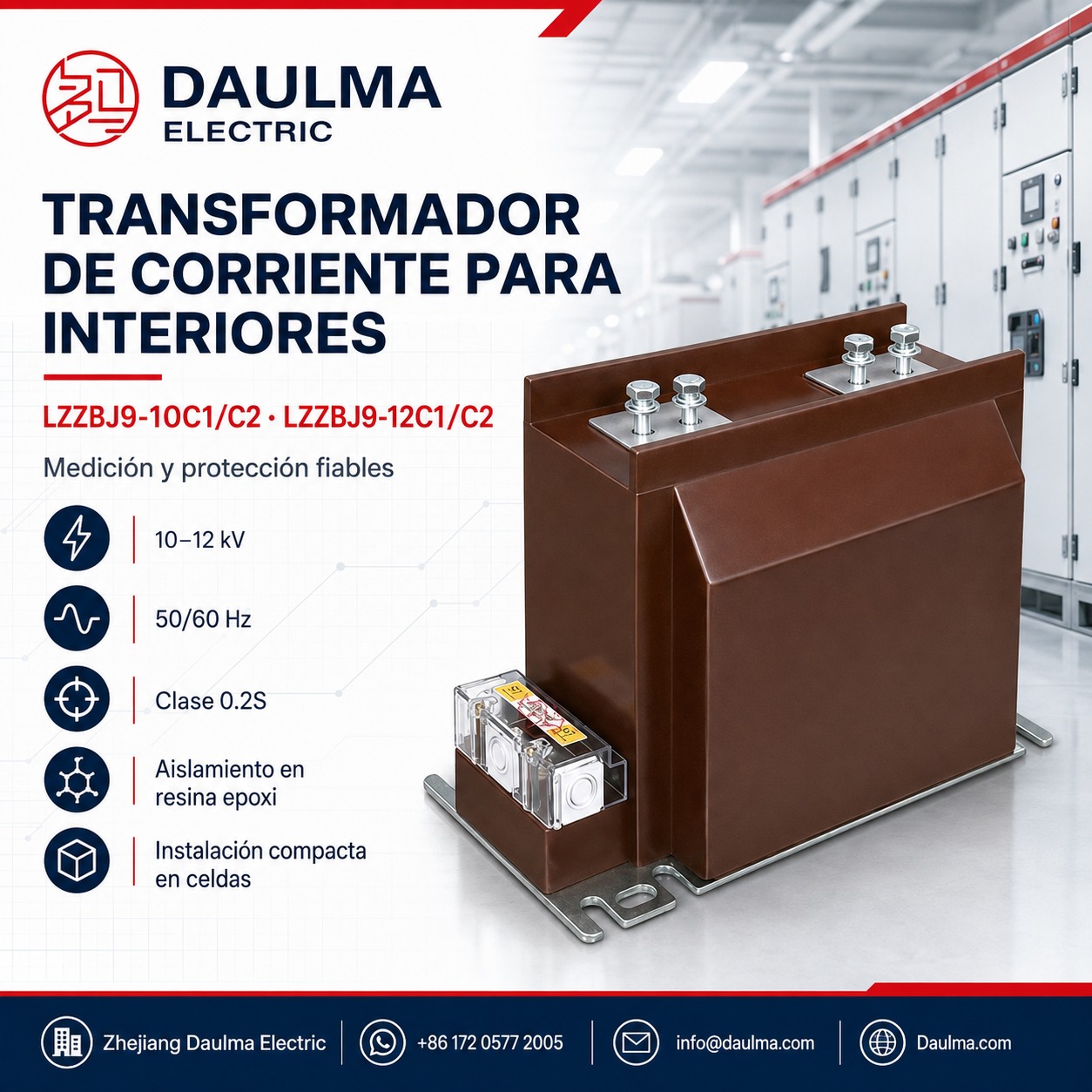

Los modelos LZZBJ9-10C1 / LZZBJ9-10C2 y LZZBJ9-12C1 / LZZBJ9-12C2 son transformadores de corriente monofásicos para interiores, encapsulados en resina epoxi y de tipo poste totalmente cerrado, diseñados para aplicaciones en celdas de media tensión de 10 kV a 12 kV. Permiten medición de corriente, facturación energética, supervisión de alimentadores y protección mediante relés en sistemas de CA con frecuencia de 50 Hz o 60 Hz.
El encapsulado del devanado primario, el devanado secundario y el núcleo magnético anular dentro de una carcasa sólida de resina epoxi garantiza alta rigidez dieléctrica, resistencia a la humedad, estabilidad mecánica e instalación compacta, ideal para entornos de celdas interiores con espacio limitado.
Resumen de características técnicas
| Parámetro | Valor |
|---|---|
| Clase de tensión | 10kV / 11kV / 12kV |
| Nivel nominal de aislamiento | 12/28/75kV o 12/42/75kV |
| Frecuencia nominal | 50Hz / 60Hz |
| Corriente secundaria nominal | 1A o 5A |
| Relación de transformación | 10:3150/5 (relación simple o doble) |
| Clases de exactitud | Combinaciones 0.2S / 0.5 / 10P |
| Potencia nominal | 10VA / 15VA / 20VA |
| ALF (protección) | 10 / 15 / 20 |
| FS de medición | 5 o 10 |
| Tipo de instalación | Poste para interiores |
Designación del modelo
- L: Transformador de corriente
- Z: Tipo interior
- Z: Aislamiento en resina epoxi / totalmente cerrado
- B: Uso dual para medición y protección
- J: Diseño reforzado / aislamiento mejorado
- 9: Secuencia de diseño / plataforma
- 10 / 12: Clase de tensión nominal (para sistemas de 10 kV, 11 kV o 12 kV)
- C1 / C2: Variantes de configuración mecánica y de bornes
Construcción
El transformador presenta un moldeo monolítico en resina epoxi que encapsula completamente el conductor primario, los devanados secundarios y el núcleo magnético toroidal. Esta construcción ofrece excelente rendimiento dieléctrico, rigidez mecánica y protección ambiental contra humedad y contaminación, aspectos críticos para un funcionamiento fiable en celdas de media tensión interiores.
Disponible en variantes estructurales C1 y C2, la unidad integra funciones eléctricas y de soporte mecánico, permitiendo su montaje directo sobre barras colectoras o soportes aislantes de la celda, manteniendo al mismo tiempo las distancias de separación fase-tierra y la estabilidad térmica bajo carga.
Parámetros técnicos
Condiciones de servicio
- Ubicación de instalación: Celdas de media tensión interiores
- Tensión del sistema: 10kV, 11kV o 12kV
- Frecuencia nominal: 50Hz / 60Hz
- Temperatura ambiente: -5 °C a +40 °C
- Altitud: ≤1000m
- Ambiente: Libre de vibraciones severas, polvo conductor, gases corrosivos, atmósferas explosivas, contaminación grave y condensación anormal
Instalación y cableado
Diagrama de instalación
La serie LZZBJ9 C1/C2 está diseñada para montaje directo tipo poste en celdas interiores. La instalación debe ajustarse a los planos aprobados de la celda para garantizar distancias adecuadas entre fases, conexión a barras colectoras y acceso para mantenimiento. La orientación de bornes y posición de agujeros de montaje varían según la variante C1/C2 y la clase de tensión.
Dimensiones generales
| Ítem | Especificación |
|---|---|
| Variante mecánica | LZZBJ9-10C1 / 10C2 / 12C1 / 12C2 |
| Tipo de montaje | Soporte tipo poste para interiores |
| Bornes primarios | P1 / P2 según plano aprobado |
| Bornes secundarios | 1S1/1S2, 2S1/2S2 (opcional 3S1/3S2) |
| Confirmación dimensional | Obligatoria antes de fabricar la celda |
Selección y preguntas frecuentes
Guía de selección
- Elija C1 o C2 según la interfaz de la celda. La orientación de bornes y posiciones de montaje varían; utilice los planos específicos de la variante antes de fabricar la celda o las barras colectoras.
- Seleccione entre las relaciones secundarias documentadas a 5A. La tabla incluye grupos representativos de 10A–200A, 300A, 500A, 800A, 1000A y 2000A–2500A; confirme por separado las relaciones intermedias o de 3150A.
- Especifique conjuntamente la potencia de medición y el FS. El núcleo 0.2S se ofrece con 10VA o 15VA y FS 5 o FS 10; seleccione según la carga de medición y los requisitos de protección del instrumento.
- Defina completamente el núcleo de protección. Seleccione 15VA o 20VA y ALF 10, 15 o 20 según el estudio de relés, incluyendo la resistencia de los conductores y la corriente máxima de protección.
- Resuelva detalles de tensión, secundario y mecánicos. Confirme el nivel de aislamiento (12/28/75kV o 12/42/75kV), versión a 1A, duración térmica, corriente de pico, tercer núcleo opcional, bornes, dimensiones y cumplimiento actual con la norma IEC 61869.
Preguntas Frecuentes
Q1: ¿Puede instalarse este transformador de corriente en exteriores?
No, está diseñado exclusivamente para celdas de media tensión interiores. Requiere ambientes sin vibraciones severas, polvo conductor ni gases corrosivos. Consulte alternativas para intemperie si es necesario.
Q2: ¿Qué clase de precisión se requiere para medición de facturación?
La clase de precisión exacta depende de su aplicación específica. Contáctenos con los detalles de su proyecto para confirmar las opciones de precisión disponibles para este modelo.
Q3: ¿Qué altitud máxima soporta este equipo durante su funcionamiento?
Soporta una altitud máxima de instalación de 1000 metros. Para altitudes superiores, es necesario aplicar factores de corrección de tensión. Confirme las condiciones de su sitio con nuestro equipo técnico.
Q4: ¿Es posible configurar la frecuencia nominal a 60Hz para exportación?
Sí, el transformador está disponible en frecuencias nominales de 50Hz y 60Hz. Especifique la frecuencia requerida en su pedido para que la fábrica realice la configuración adecuada.
Q5: ¿Qué pruebas de fábrica se realizan antes del envío?
Los protocolos de pruebas de fábrica están sujetos a confirmación según las normativas del proyecto. Contáctenos para solicitar el certificado de pruebas y los informes de calibración específicos.
Q6: ¿Para qué tipo de celdas se utiliza este modelo LZZBJ9?
Se utiliza principalmente en celdas de media tensión de 10kV, 11kV y 12kV. Es ideal para aplicaciones de protección y medición en tableros de distribución interior.
Q7: ¿Cuál es el rango de temperatura ambiente permitido por el fabricante?
El fabricante especifica un rango de temperatura ambiente de -5 °C a +40 °C. Asegúrese de que la instalación cumpla con estos límites para garantizar la vida útil del equipo.
