نظرة عامة
يُعد محولا LZZBW-10 / LZZBW-11W محولي تيار أحاديي الطور من النوع العمودي، معزولان بالكامل بمادة الراتنج الإبوكسي المصبوبة، ومصممان للاستخدام الخارجي في أنظمة الطاقة المتوسطة الجهد 11 كيلوفولت و13.8 كيلوفولت و15 كيلوفولت، العاملة بتردد 50 هرتز أو 60 هرتز.
يدعم المحول تطبيقات تشمل قياس التيار، قياس الطاقة الكهربائية، الحماية بالمرحلات، وأتمتة التوزيع. ويتوافق المحول مع المعايير الدولية IEC 60044-1 وIEC 61869-2 وANSI/IEEE C57.13، مما يجعله مناسبًا للمشاريع المرافقية والصناعية التي تتطلب التوافق مع معايير متعددة.
ملخص المواصفات الرئيسية
| المعامل | القيمة |
|---|---|
| جهد النظام | 11 كيلوفولت، 13.8 كيلوفولت، 15 كيلوفولت |
| التردد المقنن | 50 هرتز / 60 هرتز |
| تيار الثانوي المقنن | 5 أمبير أو 1 أمبير |
| مادة العزل | راتنج إبوكسي خاص للاستخدام الخارجي |
| ظروف التركيب | خارجي |
| نوع الهيكل | عمودي / نوع عمود، معزول بالكامل بمادة الراتنج المصبوب |
| التطبيق الأساسي | القياس، قياس الطاقة، الحماية بالمرحلات |
| المعايير المرجعية | IEC 60044-1، IEC 61869-2، ANSI/IEEE C57.13 |
| مقاومة الأشعة فوق البنفسجية | نعم |
| مقاومة القوس الكهربائي | نعم |
| مقاومة الشيخوخة | نعم |
| الحماية من الرطوبة | تركيب نواة ولفائف مغلق بالكامل |

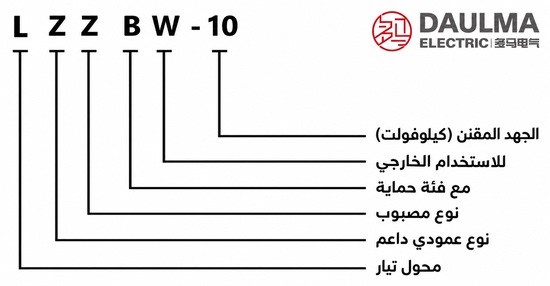

ترميز الموديل
البناء
يتميز محولا LZZBW-10 / LZZBW-11W بهيكل معزول بالكامل من الراتنج الإبوكسي المصبوب، مع تصميم ميكانيكي عمودي مُحسَّن للتعرض الخارجي. يمر الموصل الأولي عبر مركز المحول، بينما تكون لفافة الثانوي والنواة المغناطيسية مغلفتين تمامًا داخل جسم العزل. يضمن هذا البناء مقاومة عالية لاختراق الرطوبة، والإشعاع فوق البنفسجي، والقوس الكهربائي، والشيخوخة الحرارية، والتلوث البيئي. وقد تم تصميم السطح الخارجي لتحقيق أداء زحف كهربائي محسن واستقرار عازل طويل الأمد في الظروف الخارجية القاسية.
المعطيات التقنية
ظروف التشغيل
- موقع التركيب: نظام توزيع جهد متوسط خارجي
- جهد النظام: 11 كيلوفولت، 13.8 كيلوفولت أو 15 كيلوفولت
- التردد المقنن: 50 هرتز / 60 هرتز
- تيار الثانوي المقنن: 5 أمبير أو 1 أمبير
- سطح العزل الخارجي: راتنج إبوكسي مقاوم للقوس الكهربائي، والأشعة فوق البنفسجية، والشيخوخة
- اعتبارات بيئة التركيب: الرطوبة، المطر، التلوث، الارتفاع، حمل الرياح، وثبات التركيب
- ظروف مشاريع خاصة: بالنسبة للمشاريع الساحلية أو الصناعية ذات التلوث العالي أو الرطوبة العالية أو الارتفاع الكبير، يجب تأكيد المسافة الزاحفة وتنسيق العزل بشكل منفصل.
المواصفات الفنية
محولا LZZBW-10L/185 وLZZBW-11W هما محولا تيار أحاديا الطور من النوع العمودي، مصممان للاستخدام الخارجي في أنظمة الجهد المتوسط حتى 15 كيلوفولت. ويتميزان بعزل راتنج إبوكسي مصبوب مغلق بالكامل مع مقاومة للأشعة فوق البنفسجية، والقوس الكهربائي، والشيخوخة، ومناسبان للتشغيل في درجات حرارة محيطة قياسية وارتفاعات تصل إلى 1000 متر (مع تأكيد هندسي للارتفاعات الأعلى). ويتبعان المعايير IEC 60044-1:2003 وIEC 61869-2 وANSI/IEEE C57.13، ويدعمان تيارًا ثانويًا مقننًا قدره 1 أمبير أو 5 أمبير، وهما مصممان لتطبيقات القياس والحماية.
| التيار الأولي المقنن (أمبير) |
مزيج درجات الدقة |
القدرة المقننة (VA) |
تيار حراري قصير (kA/1s) |
تيار ديناميكي مقنن (kA) |
|---|---|---|---|---|
| 10–40 | 0.2S / 0.5 / 5P10 0.2S / 0.5 / 5P15 0.2S / 0.5 / 5P20 0.2S / 0.5 / 5P30 0.2S / 0.5 / 5P10 / 5P10 0.2S / 0.5 / 5P15 / 5P15 0.2S / 0.5 / 5P20 / 5P20 0.2S / 0.5 / 5P30 / 5P30 |
20 / 20 / 100 20 / 20 / 60 20 / 20 / 40 20 / 20 / 25 20 / 20 / 40 / 40 20 / 20 / 30 / 30 20 / 20 / 20 / 20 20 / 20 / 10 / 10 |
150 × I1n (A) | 375 × I1n (A) |
| 50–100 | 200 × I1n (A) | 500 × I1n (A) | ||
| 150–250 | 32 | 80 | ||
| 300–400 | 50 | 125 | ||
| 500–600 | 63 | 160 |
| التيار الأولي المقنن (أمبير) |
مزيج درجات الدقة |
القدرة المقننة (VA) |
تيار حراري قصير (kA/1s) |
تيار ديناميكي مقنن (kA) |
|---|---|---|---|---|
| 750–800 | 0.2S / 0.5 / 5P10 0.2S / 0.5 / 5P15 0.2S / 0.5 / 5P20 0.2S / 0.5 / 5P30 0.2S / 0.5 / 5P10 / 5P10 0.2S / 0.5 / 5P15 / 5P15 0.2S / 0.5 / 5P20 / 5P20 0.2S / 0.5 / 5P30 / 5P30 |
30 / 30 / 120 30 / 30 / 80 30 / 30 / 50 30 / 30 / 30 30 / 30 / 50 / 50 30 / 30 / 30 / 30 30 / 30 / 25 / 25 30 / 30 / 15 / 15 |
80 | 200 |
| 1000–2000 | 100 | 250 |
التوصيلات والأطراف
| منطقة الطرف | الوظيفة | ملاحظة هندسية |
|---|---|---|
| P1 / P2 | اتجاه التيار الأولي | الربط وفقًا لاتجاه الخط ورسم الخارجي المعتمد. |
| S1 / S2 | إخراج تيار الثانوي | الربط مع العداد أو المرحل أو جهاز المراقبة وفقًا للقطبية. |
| نقطة التأريض | تأريض السلامة | يجب أن يتم التأريض وفقًا لمتطلبات المحطة الفرعية والمعدات الخارجية. |
| جهاز تقصير الثانوي | سلامة الصيانة | يجب تقصير دائرة الثانوي قبل فصل الأجهزة. |
التركيب والتوصيلات

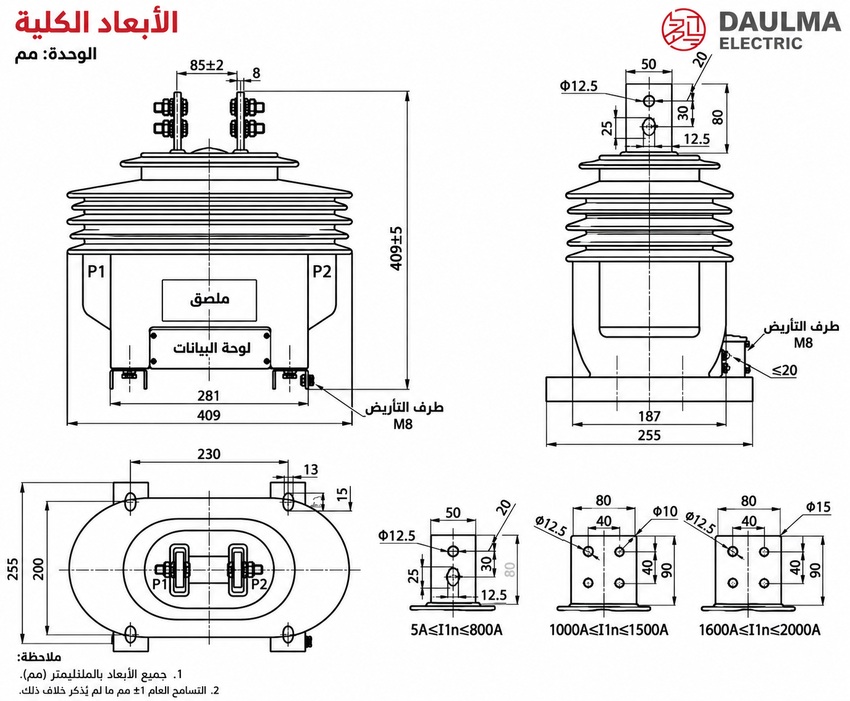

الأبعاد الكلية والتركيب
تم تصميم محولي التيار العموديين LZZBW-10L/185 وLZZBW-11W للتركيب على أعمدة خارجية. يجب أن يتم التركيب وفقًا لرسم المخطط المعتمد لضمان اتجاه الطرف الأولي الصحيح، والتباعد بين الأطوار، وتوافق حمل الموصل، وموضع صندوق أطراف الثانوي. ويتميز الجهاز بهيكل معزول بالكامل من الراتنج المصبوب، مناسب للبيئات الخارجية، مع تجهيزات للتأريض الآمن ودخول كابلات محمي.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختره لتطبيقات خارجية أحادية الطور في أنظمة توزيع 11 كيلوفولت أو 13.8 كيلوفولت أو 15 كيلوفولت مع عزل راتنج إبوكسي مصبوب مغلق بالكامل.
- تأكد من توافقه مع تنسيق العزل المطلوب في المشروع والمسافة الزاحفة اللازمة لمستوى التلوث.
- تحقق من مقاومته للأشعة فوق البنفسجية، وحمايته من الرطوبة، وختم أطرافه بما يناسب التعرض البيئي الخارجي.
- تأكد من امتثاله للمعايير ذات الصلة مثل IEC 60044-1:2003 وIEC 61869-2 أو ANSI/IEEE C57.13 كما هو محدد في الاتفاقية الفنية.
- قدّم رسومات التركيب وحدد ظروف التشغيل بما في ذلك الارتفاع، حمل الرياح، وحماية مخارج الكابلات عند الطلب.
الأسئلة الشائعة
س1: هل يمكن استخدام محول التيار هذا في أنظمة الجهد 13.8 كيلوفولت؟
نعم، مصمم لأنظمة 11 و13.8 و15 كيلوفولت. يتحمل العزل الخارجي ظروف التشغيل ومسافات الزحف. يرجى تحديد جهد النظام بدقة عند الطلب للتأكيد من المطابقة.
س2: كيف يتم تركيب محول التيار في البيئات الساحلية شديدة التلوث؟
يتطلب ذلك مراجعة مسافة الزحف وتنسيق العزل بشكل منفصل. العزل مصنوع من راتنج إبوكسي مقاوم للأشعة فوق البنفسجية والتلوث. تواصل مع الهندسة لتخصيص المواصفات البيئية.
س3: ما هي المعايير الدولية التي يتوافق معها هذا المحول؟
يتوافق المحول مع معايير IEC 60044-1 وIEC 61869-2 وANSI/IEEE C57.13. يدعم تيارات ثانوية مقننة بـ 1 أو 5 أمبير للقياس والحماية. اطلب شهادات المطابقة عند الترسية.
س4: أي تيار حراري قصير يتحمله هذا المحول أثناء الأعطال؟
يعتمد التيار الحراري والديناميكي المقنن على التيار الأولي المختار. يتم تحديد القيم الدقيقة من جدول المواصفات الفنية حسب دقة الحمل. يجب تأكيد القيم مع المصنع حسب تيار القصر في موقعك.
س5: هل يدعم المحول التركيب في المرتفعات التي تتجاوز 1000 متر؟
التصميم القياسي يناسب ارتفاعات تصل إلى 1000 متر. للارتفاعات الأكبر، يجب إجراء تأكيد هندسي وتعديلات على العزل. يرجى إعلامنا بارتفاع الموقع لتقييم المتطلبات الخاصة.
س6: ما هي التطبيقات الرئيسية لمحول التيار العمودي LZZBW-11W؟
يُستخدم بشكل أساسي في أنظمة توزيع الجهد المتوسط الخارجية للقياس والحماية. يوفر عزل راتنج إبوكسي مغلق بالكامل حماية عالية ضد القوس الكهربائي والشيخوخة.
