Обзор
Трансформатор тока LZZBW-10 / LZZBW-11W — это однополюсный опорный трансформатор тока с полностью закрытой литой эпоксидной изоляцией, предназначенный для наружной установки в сетях среднего напряжения 11 кВ, 13,8 кВ и 15 кВ с частотой 50 Гц или 60 Гц.
Он применяется для измерения тока, учёта электроэнергии, релейной защиты и автоматизации распределительных сетей. Трансформатор соответствует международным стандартам IEC 60044-1, IEC 61869-2 и ANSI/IEEE C57.13, что делает его пригодным для энергетических и промышленных проектов, требующих совместимости с несколькими стандартами.
Ключевые номинальные параметры
| Параметр | Значение |
|---|---|
| Напряжение сети | 11 кВ, 13,8 кВ, 15 кВ |
| Номинальная частота | 50 Гц / 60 Гц |
| Номинальный вторичный ток | 5 А или 1 А |
| Материал изоляции | Эпоксидная смола специального назначения для наружной установки |
| Условия монтажа | Наружная установка |
| Тип конструкции | Опорный (стоечный), полностью закрытый, с литой смолой |
| Основное применение | Измерение, учёт электроэнергии, релейная защита |
| Ссылочные стандарты | IEC 60044-1, IEC 61869-2, ANSI/IEEE C57.13 |
| Устойчивость к УФ-излучению | Да |
| Дугостойкость | Да |
| Стойкость к старению | Да |
| Защита от влаги | Полностью герметичная сборка магнитопровода и обмотки |

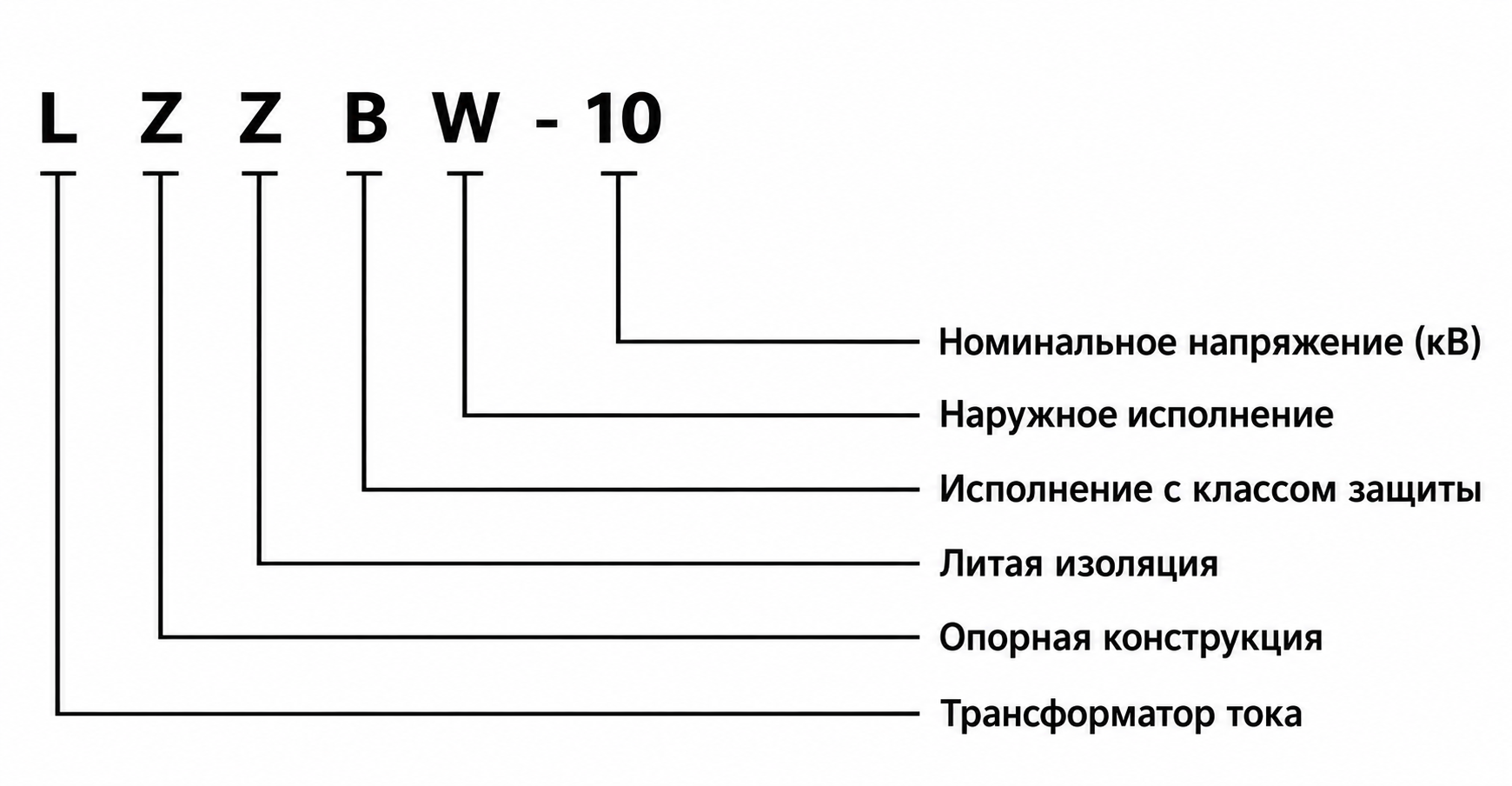

Обозначение модели
Конструкция

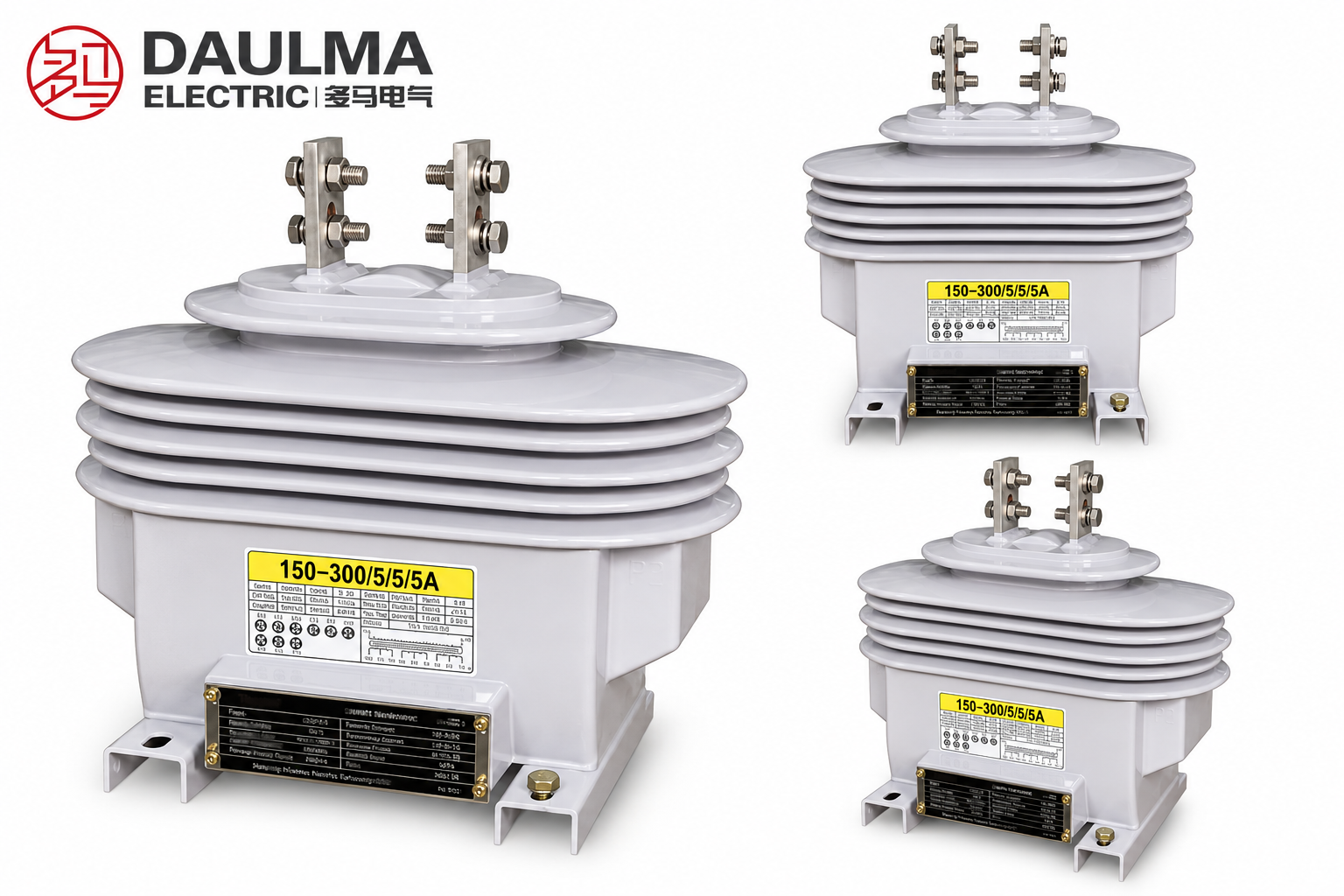

Трансформатор тока LZZBW-10 / LZZBW-11W имеет полностью закрытую литую эпоксидную конструкцию с опорным механическим исполнением, оптимизированным для эксплуатации на открытом воздухе. Первичный проводник проходит через центр трансформатора, а вторичная обмотка и магнитопровод полностью залиты изоляционным материалом. Такая конструкция обеспечивает высокую стойкость к проникновению влаги, ультрафиолетовому излучению, электрической дуге, термическому старению и загрязнению окружающей среды. Внешняя поверхность спроектирована для повышения путей утечки и долговременной диэлектрической стабильности в суровых условиях наружной эксплуатации.
Технические параметры
Условия эксплуатации
- Место установки: наружная распределительная сеть среднего напряжения
- Напряжение сети: 11 кВ, 13,8 кВ или 15 кВ
- Номинальная частота: 50 Гц / 60 Гц
- Номинальный вторичный ток: 5 А или 1 А
- Поверхность наружной изоляции: дугостойкая, устойчивая к УФ-излучению и старению эпоксидная смола
- Факторы окружающей среды: влажность, дождь, загрязнение, высота над уровнем моря, ветровая нагрузка и устойчивость крепления
- Особые условия проекта: Для прибрежных, промышленных зон с высоким уровнем загрязнения, повышенной влажностью или большой высотой над уровнем моря путь утечки и координация изоляции должны подтверждаться отдельно.
Технические параметры
Трансформаторы тока LZZBW-10L/185 и LZZBW-11W — это однополюсные опорные трансформаторы тока для наружной установки в сетях среднего напряжения до 15 кВ. Они имеют полностью закрытую литую эпоксидную изоляцию с устойчивостью к УФ-излучению, дуге и старению, предназначены для работы при стандартных температурах окружающей среды и высоте до 1000 м (для больших высот требуется инженерное подтверждение). Соответствуют стандартам IEC 60044-1:2003, IEC 61869-2 и ANSI/IEEE C57.13. Поддерживают номинальные вторичные токи 1 А или 5 А и предназначены как для измерительных, так и для защитных применений.
| Номинальный первичный ток (А) |
Комбинации классов точности |
Номинальная мощность (В·А) |
Термический ток короткого замыкания (кА/1 с) |
Динамический ток (кА) |
|---|---|---|---|---|
| 10–40 | 0.2S / 0.5 / 5P10 0.2S / 0.5 / 5P15 0.2S / 0.5 / 5P20 0.2S / 0.5 / 5P30 0.2S / 0.5 / 5P10 / 5P10 0.2S / 0.5 / 5P15 / 5P15 0.2S / 0.5 / 5P20 / 5P20 0.2S / 0.5 / 5P30 / 5P30 |
20 / 20 / 100 20 / 20 / 60 20 / 20 / 40 20 / 20 / 25 20 / 20 / 40 / 40 20 / 20 / 30 / 30 20 / 20 / 20 / 20 20 / 20 / 10 / 10 |
150 × I1n (А) | 375 × I1n (А) |
| 50–100 | 200 × I1n (А) | 500 × I1n (А) | ||
| 150–250 | 32 | 80 | ||
| 300–400 | 50 | 125 | ||
| 500–600 | 63 | 160 |
| Номинальный первичный ток (А) |
Комбинации классов точности |
Номинальная мощность (В·А) |
Термический ток короткого замыкания (кА/1 с) |
Динамический ток (кА) |
|---|---|---|---|---|
| 750–800 | 0.2S / 0.5 / 5P10 0.2S / 0.5 / 5P15 0.2S / 0.5 / 5P20 0.2S / 0.5 / 5P30 0.2S / 0.5 / 5P10 / 5P10 0.2S / 0.5 / 5P15 / 5P15 0.2S / 0.5 / 5P20 / 5P20 0.2S / 0.5 / 5P30 / 5P30 |
30 / 30 / 120 30 / 30 / 80 30 / 30 / 50 30 / 30 / 30 30 / 30 / 50 / 50 30 / 30 / 30 / 30 30 / 30 / 25 / 25 30 / 30 / 15 / 15 |
80 | 200 |
| 1000–2000 | 100 | 250 |
Схема подключения и выводы
| Вывод | Функция | Примечание инженера |
|---|---|---|
| P1 / P2 | Направление первичного тока | Подключайте в соответствии с направлением линии и утверждённым наружным чертежом. |
| S1 / S2 | Выход вторичного тока | Подключайте к счётчику, реле или устройству мониторинга с соблюдением полярности. |
| Точка заземления | Защитное заземление | Заземление должно выполняться в соответствии с требованиями к подстанциям и наружному оборудованию. |
| Устройство для замыкания вторичной цепи | Безопасность при обслуживании | Замыкайте вторичную цепь накоротко перед отключением измерительных приборов. |
Установка и подключение

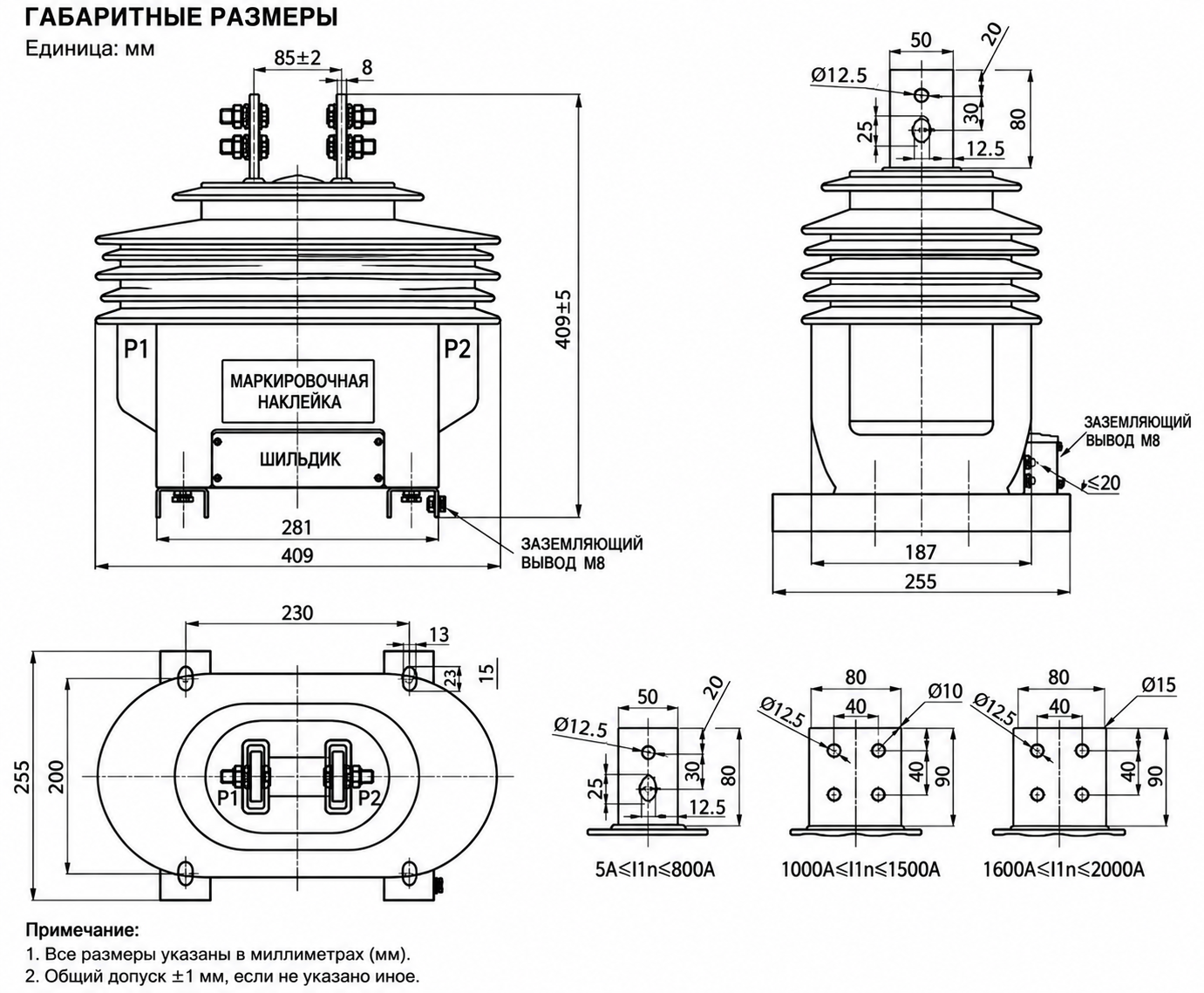

Монтажная схема
Трансформаторы тока LZZBW-10L/185 и LZZBW-11W опорного типа предназначены для наружного монтажа на опорах. Монтаж должен выполняться в соответствии с утверждённым габаритным чертежом для обеспечения правильной ориентации первичных выводов, фазных расстояний, совместимости с нагрузкой проводника и расположения коробки вторичных выводов. Изделие имеет полностью закрытую литую эпоксидную конструкцию, пригодную для наружной эксплуатации, с предусмотренными местами для надёжного заземления и защищённого ввода кабеля.
Подбор и частые вопросы
Руководство по выбору
- Выбирайте для однополюсных наружных применений в распределительных сетях 11 кВ, 13,8 кВ или 15 кВ с полностью закрытой литой эпоксидной изоляцией.
- Обеспечьте совместимость с координацией изоляции и требуемым путём утечки для заданного уровня загрязнения.
- Проверьте устойчивость к УФ-излучению, защиту от влаги и герметичность выводов, подходящие для наружной эксплуатации.
- Подтвердите соответствие применимым стандартам, таким как IEC 60044-1:2003, IEC 61869-2 или ANSI/IEEE C57.13, указанным в техническом соглашении.
- Предоставьте монтажные чертежи и укажите условия эксплуатации, включая высоту над уровнем моря, ветровую нагрузку и защиту кабельных выводов при оформлении заказа.
Часто задаваемые вопросы
В1: Каково основное применение трансформаторов тока LZZBW-10L/185 и LZZBW-11W?
Это наружные однополюсные опорные трансформаторы тока, предназначенные для распределительных сетей 11 кВ, 13,8 кВ и 15 кВ с полностью закрытой литой эпоксидной изоляцией, обеспечивающие надёжную работу в сложных условиях окружающей среды.
В2: Чем наружные трансформаторы тока с литой изоляцией отличаются от внутренних моделей?
Наружные ТТ, такие как серия LZZBW, должны выдерживать воздействие УФ-излучения, влаги, загрязнений и механических нагрузок, что требует увеличенных путей утечки, герметичных выводов и прочной конструкции, рассчитанной на наружную эксплуатацию, в отличие от внутренних моделей.
В3: С какими системами напряжения совместим данный ТТ?
Трансформаторы тока LZZBW-10L/185 и LZZBW-11W подходят для систем 11 кВ, 13,8 кВ и 15 кВ при условии соблюдения координации изоляции, пути утечки и других требований проекта.
В4: Какие международные стандарты применяются к данному изделию?
Характеристики соответствуют стандартам IEC 60044-1:2003, IEC 61869-2 и ANSI/IEEE C57.13; однако применимость конкретного стандарта следует подтверждать в техническом соглашении.
В5: Какие факторы наружной среды необходимо учитывать при монтаже?
Ключевые факторы: УФ-излучение, влажность, осадки, уровень загрязнения, высота над уровнем моря, ветровая нагрузка, устойчивость крепления, герметичность выводов и защита кабельных вводов для обеспечения долговременной надёжности.
В6: Почему недопустимо размыкать вторичную обмотку ТТ при включённом первичном токе?
Разомкнутая вторичная цепь включённого ТТ может генерировать опасно высокое напряжение. Всегда замыкайте вторичную обмотку накоротко перед отключением измерительных приборов или реле в целях безопасности.
В7: Какие данные необходимы при оформлении заказа?
Укажите модель, напряжение сети, коэффициент трансформации, вторичный ток, класс точности, номинальную мощность, применимый стандарт, требуемый путь утечки, условия наружной эксплуатации и монтажный чертёж.
Часто задаваемые вопросы
Q1: Подходит ли этот трансформатор для сетей 13,8 кВ?
Да, модель поддерживает работу в сетях 11, 13,8 и 15 кВ. Изоляция выполнена из дугостойкой эпоксидной смолы. Уточните требования к пути утечки для вашего проекта.
Q2: Можно ли устанавливать оборудование на высоте более 1000 метров?
Стандартное исполнение рассчитано на высоту до 1000 м. Для высокогорных районов требуется дополнительное инженерное подтверждение и корректировка изоляционной координации. Свяжитесь с нами для расчета.
Q3: Какой класс точности выбрать для коммерческого учета?
Для коммерческого учета рекомендуется класс 0,2S или 0,2. Это обеспечивает высокую точность измерений согласно IEC 61869-2. Укажите требуемый класс в опросном листе.
Q4: Каким международным стандартам соответствует данная продукция?
Трансформаторы соответствуют IEC 60044-1, IEC 61869-2 и ANSI/IEEE C57.13. Сертификаты предоставляются по запросу. Уточните наличие специфических сертификатов для вашего региона.
Q5: Проводятся ли заводские испытания перед отгрузкой?
Да, каждое устройство проходит обязательный комплекс заводских испытаний. Протоколы тестирования и паспорта прилагаются к каждой партии. Запросите пример отчета при оформлении заявки.
Q6: Для каких задач применяются однополюсные опорные трансформаторы?
Они предназначены для наружной установки в сетях до 15 кВ. Устройства применяются для измерения тока и релейной защиты. Обратитесь к нам для подбора модификации.
Q7: Как выбрать модель для прибрежных зон с высокой влажностью?
Для таких условий требуется увеличенный путь утечки и специальная координация изоляции. Эпоксидная смола устойчива к УФ и старению. Параметры уточняйте у инженеров.
