Přehled

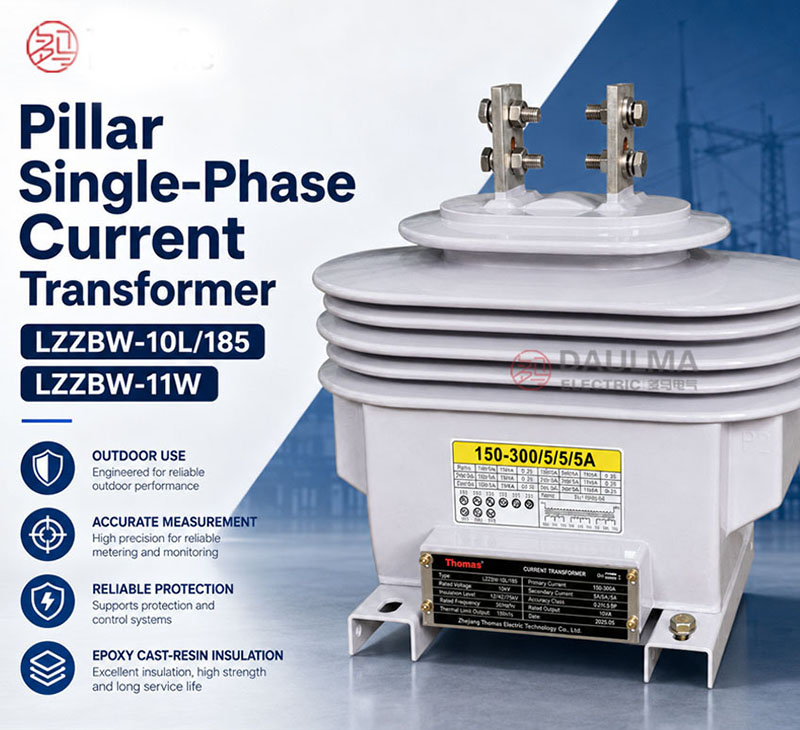

LZZBW-10 / LZZBW-11W je jednofázový sloupový proudový transformátor s plně uzavřenou izolací z epoxidové pryskyřice, určený pro venkovní použití v distribučních sítích středního napětí 11 kV, 13,8 kV a 15 kV při frekvenci 50 Hz nebo 60 Hz.
Je vhodný pro aplikace měření proudu, elektroměrování, ochrannou reléovou techniku a automatizaci rozvodů. Transformátor splňuje mezinárodní normy IEC 60044-1, IEC 61869-2 a ANSI/IEEE C57.13, což jej činí ideálním pro energetické i průmyslové projekty vyžadující kompatibilitu s více standardy.
Přehled klíčových parametrů
| Parametr | Hodnota |
|---|---|
| Napětí sítě | 11 kV, 13,8 kV, 15 kV |
| Jmenovitá frekvence | 50 Hz / 60 Hz |
| Jmenovitý sekundární proud | 5 A nebo 1 A |
| Izolační materiál | Epoxidová pryskyřice speciálně určená pro venkovní použití |
| Podmínky instalace | Venkovní |
| Konstrukční provedení | Sloupové / sloupkové, plně zalité pryskyřicí |
| Hlavní aplikace | Měření, elektroměrování, ochranná reléová technika |
| Referenční normy | IEC 60044-1, IEC 61869-2, ANSI/IEEE C57.13 |
| Odolnost proti UV záření | Ano |
| Odolnost proti oblouku | Ano |
| Odolnost proti stárnutí | Ano |
| Ochrana proti vlhkosti | Plně utěsněná sestava jádra a vinutí |
Označení modelu
Konstrukce
LZZBW-10 / LZZBW-11W má plně uzavřenou konstrukci z epoxidové pryskyřice ve sloupovém mechanickém provedení optimalizovaném pro venkovní prostředí. Primární vodič prochází středem transformátoru, zatímco sekundární vinutí a magnetické jádro jsou zcela zapouzdřeny v izolačním tělese. Tato konstrukce zajišťuje vysokou odolnost proti pronikání vlhkosti, UV záření, elektrickému oblouku, tepelnému stárnutí a znečištění životního prostředí. Vnější povrch je navržen pro zvýšenou odolnost proti povrchovému proudu a dlouhodobou dielektrickou stabilitu i za náročných venkovních podmínek.
Technické parametry
Provozní podmínky
- Místo instalace: venkovní distribuční systém středního napětí
- Napětí sítě: 11 kV, 13,8 kV nebo 15 kV
- Jmenovitá frekvence: 50 Hz / 60 Hz
- Jmenovitý sekundární proud: 5 A nebo 1 A
- Povrch venkovní izolace: epoxidová pryskyřice odolná proti oblouku, UV záření a stárnutí
- Uvažované provozní podmínky: vlhkost, déšť, znečištění, nadmořská výška, větrová zátěž a stabilita uložení
- Zvláštní podmínky projektu: U pobřežních, průmyslově znečištěných, vysoce vlhkých nebo vysokoaltitudních projektů musí být délka povrchové cesty a koordinace izolace potvrzeny zvlášť.
Technické parametry
Transformátory LZZBW-10L/185 a LZZBW-11W jsou jednofázové sloupové proudové transformátory určené pro venkovní použití v sítích středního napětí až do 15 kV. Mají plně uzavřenou izolaci z epoxidové pryskyřice s odolností proti UV záření, elektrickému oblouku a stárnutí, vhodné pro provoz za standardních okolních teplot a nadmořských výšek do 1000 m (pro vyšší nadmořské výšky je nutné inženýrské schválení). Splňují normy IEC 60044-1:2003, IEC 61869-2 a ANSI/IEEE C57.13, podporují jmenovité sekundární proudy 1 A nebo 5 A a jsou navrženy pro měřicí i ochranné aplikace.
| Jmenovitý primární proud (A) |
Kombinace tříd přesnosti |
Jmenovitý výkon (VA) |
Krátkodobý tepelný proud (kA/1s) |
Jmenovitý dynamický proud (kA) |
|---|---|---|---|---|
| 10–40 | 0,2S / 0,5 / 5P10 0,2S / 0,5 / 5P15 0,2S / 0,5 / 5P20 0,2S / 0,5 / 5P30 0,2S / 0,5 / 5P10 / 5P10 0,2S / 0,5 / 5P15 / 5P15 0,2S / 0,5 / 5P20 / 5P20 0,2S / 0,5 / 5P30 / 5P30 |
20 / 20 / 100 20 / 20 / 60 20 / 20 / 40 20 / 20 / 25 20 / 20 / 40 / 40 20 / 20 / 30 / 30 20 / 20 / 20 / 20 20 / 20 / 10 / 10 |
150 × I1n (A) | 375 × I1n (A) |
| 50–100 | 200 × I1n (A) | 500 × I1n (A) | ||
| 150–250 | 32 | 80 | ||
| 300–400 | 50 | 125 | ||
| 500–600 | 63 | 160 |
| Jmenovitý primární proud (A) |
Kombinace tříd přesnosti |
Jmenovitý výkon (VA) |
Krátkodobý tepelný proud (kA/1s) |
Jmenovitý dynamický proud (kA) |
|---|---|---|---|---|
| 750–800 | 0,2S / 0,5 / 5P10 0,2S / 0,5 / 5P15 0,2S / 0,5 / 5P20 0,2S / 0,5 / 5P30 0,2S / 0,5 / 5P10 / 5P10 0,2S / 0,5 / 5P15 / 5P15 0,2S / 0,5 / 5P20 / 5P20 0,2S / 0,5 / 5P30 / 5P30 |
30 / 30 / 120 30 / 30 / 80 30 / 30 / 50 30 / 30 / 30 30 / 30 / 50 / 50 30 / 30 / 30 / 30 30 / 30 / 25 / 25 30 / 30 / 15 / 15 |
80 | 200 |
| 1000–2000 | 100 | 250 |
Zapojení a svorky
| Oblast svorek | Funkce | Inženýrská poznámka |
|---|---|---|
| P1 / P2 | Směr primárního proudu | Připojte podle směru vedení a schváleného venkovního výkresu. |
| S1 / S2 | Výstup sekundárního proudu | Připojte k elektroměru, relé nebo monitorovacímu zařízení dle polarity. |
| Uzemňovací bod | Bezpečnostní uzemnění | Uzemnění musí splňovat požadavky rozvodny a venkovního zařízení. |
| Zařízení pro zkratování sekundáru | Bezpečnost při údržbě | Před odpojením přístrojů zkratujte sekundární obvod. |
Instalace a zapojení
Instalační schéma
Sloupové proudové transformátory LZZBW-10L/185 a LZZBW-11W jsou určeny pro venkovní montáž na sloup. Instalace musí být provedena podle schváleného obrysového výkresu, aby byla zajištěna správná orientace primárních svorek, fázová vzdálenost, kompatibilita s mechanickým zatížením vodiče a poloha svorkovnice sekundáru. Jednotka má plně uzavřenou konstrukci z epoxidové pryskyřice vhodnou pro venkovní prostředí, s možností bezpečného uzemnění a chráněného vstupu kabelů.
Výběr a časté otázky
Návod pro výběr
- Vybírejte pro venkovní jednofázové aplikace v distribučních sítích 11 kV, 13,8 kV nebo 15 kV s plně uzavřenou izolací z epoxidové pryskyřice.
- Zajistěte kompatibilitu s koordinací izolace požadovanou projektem a potřebnou délkou povrchové cesty pro danou úroveň znečištění.
- Ověřte odolnost proti UV záření, ochranu proti vlhkosti a těsnost svorek vhodnou pro venkovní prostředí.
- Potvrďte soulad s příslušnými normami, jako jsou IEC 60044-1:2003, IEC 61869-2 nebo ANSI/IEEE C57.13, jak je uvedeno v technické dohodě.
- Při objednávce poskytněte výkresy uložení a specifikujte provozní podmínky včetně nadmořské výšky, větrové zátěže a ochrany výstupu kabelů.
Nejčastější dotazy
Otázka 1: Jaké je hlavní použití proudových transformátorů LZZBW-10L/185 a LZZBW-11W?
Jedná se o venkovní jednofázové sloupové proudové transformátory určené pro distribuční sítě 11 kV, 13,8 kV a 15 kV s plně uzavřenou izolací z epoxidové pryskyřice pro spolehlivý provoz v náročném prostředí.
Otázka 2: Čím se liší venkovní proudové transformátory s epoxidovou izolací od vnitřních modelů?
Venkovní transformátory řady LZZBW musí odolávat UV záření, vlhkosti, znečištění a mechanickým namáháním, což vyžaduje zvýšenou délku povrchové cesty, utěsněné svorky a robustní konstrukci určenou pro venkovní použití, na rozdíl od vnitřních jednotek.
Otázka 3: Pro které napěťové soustavy je tento transformátor vhodný?
Transformátory LZZBW-10L/185 a LZZBW-11W jsou vhodné pro sítě 11 kV, 13,8 kV a 15 kV za předpokladu splnění požadavků na koordinaci izolace, délku povrchové cesty a dalších projektových specifikací.
Otázka 4: Které mezinárodní normy se na tento výrobek vztahují?
Výkon odpovídá normám IEC 60044-1:2003, IEC 61869-2 a ANSI/IEEE C57.13; rozsah platnosti příslušné normy však musí být potvrzen v technické dohodě.
Otázka 5: Jaké venkovní environmentální faktory je třeba zohlednit při instalaci?
Klíčovými faktory jsou UV záření, vlhkost, srážky, úroveň znečištění, nadmořská výška, větrová zátěž, stabilita uložení, těsnost svorek a ochrana výstupu kabelů pro zajištění dlouhodobé spolehlivosti.
Otázka 6: Proč je nezbytné vyhnout se otevřenému sekundárnímu obvodu proudového transformátoru?
Otevřený sekundární obvod pod napětím může generovat nebezpečně vysoká napětí. Sekundární obvod proto vždy před odpojením měřicích přístrojů nebo relé zkratujte pro zajištění bezpečnosti.
Otázka 7: Jaké údaje jsou potřeba při zadávání objednávky?
Uveďte model, napětí sítě, převodový poměr, sekundární proud, třídu přesnosti, jmenovitý výkon, platnou normu, požadovanou délku povrchové cesty, venkovní provozní podmínky a výkres uložení.
Často kladené otázky
Q1: Jaké síťové napětí tento venkovní proudový transformátor podporuje?
Podporuje standardní sítě 11 kV, 13,8 kV i 15 kV. Pro přesnou aplikaci uveďte při objednávce konkrétní systémové napětí.
Q2: Je venkovní instalace možná ve vysoké nadmořské výšce?
Standardní provedení je určeno pro nadmořskou výšku do 1000 m. Pro vyšší polohy nebo znečištěné prostředí je nutné inženýrské schválení izolace.
Q3: Jaký jmenovitý sekundární proud lze u modelu LZZBW-11W nakonfigurovat?
Transformátor podporuje sekundární proudy 1 A nebo 5 A. Vhodné pro měřicí i ochranné aplikace dle norem IEC a ANSI.
Q4: Jaké mezinárodní normy tento měřicí transformátor splňuje?
Výrobek splňuje normy IEC 60044-1, IEC 61869-2 a ANSI/IEEE C57.13. Certifikáty a testovací protokoly dodáme na vyžádání.
Q5: Nabízíte úpravu izolace pro pobřežní a průmyslové oblasti?
Ano, pro agresivní prostředí upravujeme délku povrchové cesty a koordinaci izolace. Specifikace prostředí konzultujte s našimi techniky před zadáním objednávky.
Q6: K čemu se primárně tento jednofázový sloupový transformátor používá?
Slouží pro venkovní distribuční systémy středního napětí. Poskytuje přesné měření a ochranu v sítích s frekvencí 50 Hz i 60 Hz.
Q7: Z jakého materiálu je vyrobena venkovní izolace transformátoru?
Používáme plně uzavřenou epoxidovou pryskyřici. Materiál je odolný proti UV záření, elektrickému oblouku a stárnutí, což zajišťuje dlouhou životnost.
