Descripción general

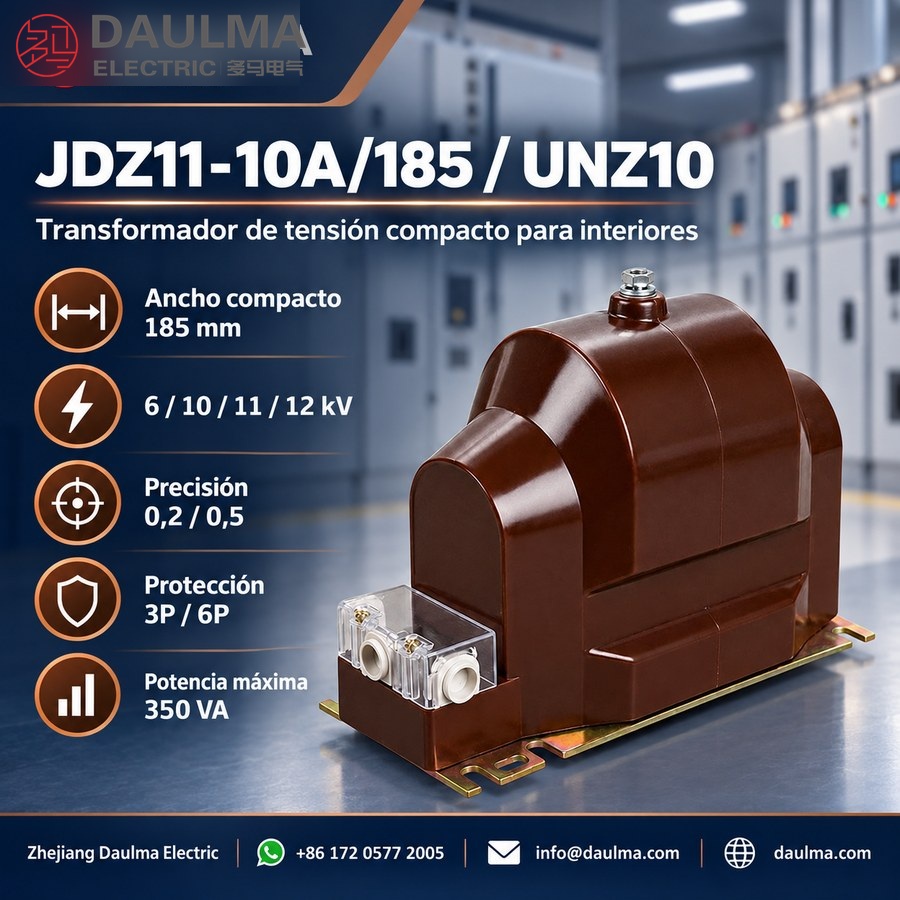

El JDZ11-10A/185 / UNZ10 es un transformador de tensión monofásico interior, moldeado en resina epoxi, diseñado para sistemas de media tensión de clases 6 kV, 10 kV, 11 kV y 12 kV. Cuenta con una estructura aislante totalmente encapsulada mediante moldeo al vacío en resina epoxi, proporcionando alta rigidez dieléctrica, resistencia a la humedad y durabilidad mecánica para aplicaciones en celdas interiores.
Este transformador admite clases de exactitud 0,2 y 0,5 para medición, y 3P o 6P para protección o funciones de tensión residual. Es adecuado para medición de tensión, facturación energética, protección por relés y conversión de señales de control automático en redes eléctricas de 50 Hz o 60 Hz, cumpliendo con las normas IEC y requisitos nacionales aplicables a transformadores de tensión interiores.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión | 6 kV, 10 kV, 11 kV, 12 kV |
| Frecuencia nominal | 50 Hz / 60 Hz |
| Nivel de aislamiento (clase 10 kV) | 12/42/75 kV |
| Nivel de aislamiento (clase 6 kV) | 7,2/32/60 kV |
| Relación de tensión primaria | 6/√3, 10/√3, 11/√3 kV |
| Relación de tensión secundaria | 0,1/√3, 0,11/√3, 0,1/3 kV |
| Exactitud para medición | 0,2, 0,5 |
| Exactitud para protección | 3P, 6P |
| Potencia máxima | 350 VA |
| Configuración de fases | Monofásico |
| Tipo de aislamiento | Resina epoxi moldeada |
| Aplicación | Celdas interiores, medición, protección |
Designación del modelo
- J: Transformador de tensión / transformador de potencial
- D: Estructura monofásica
- Z: Aislamiento moldeado en resina epoxi
- X: Función fase-tierra o tensión residual (en variantes JDZX)
- 11: Código de secuencia de diseño para estructura totalmente encapsulada en resina
- 10A: Referencia de modelo clase 10 kV y variante estructural
- 185: Ancho del cuerpo moldeado en milímetros
Construcción

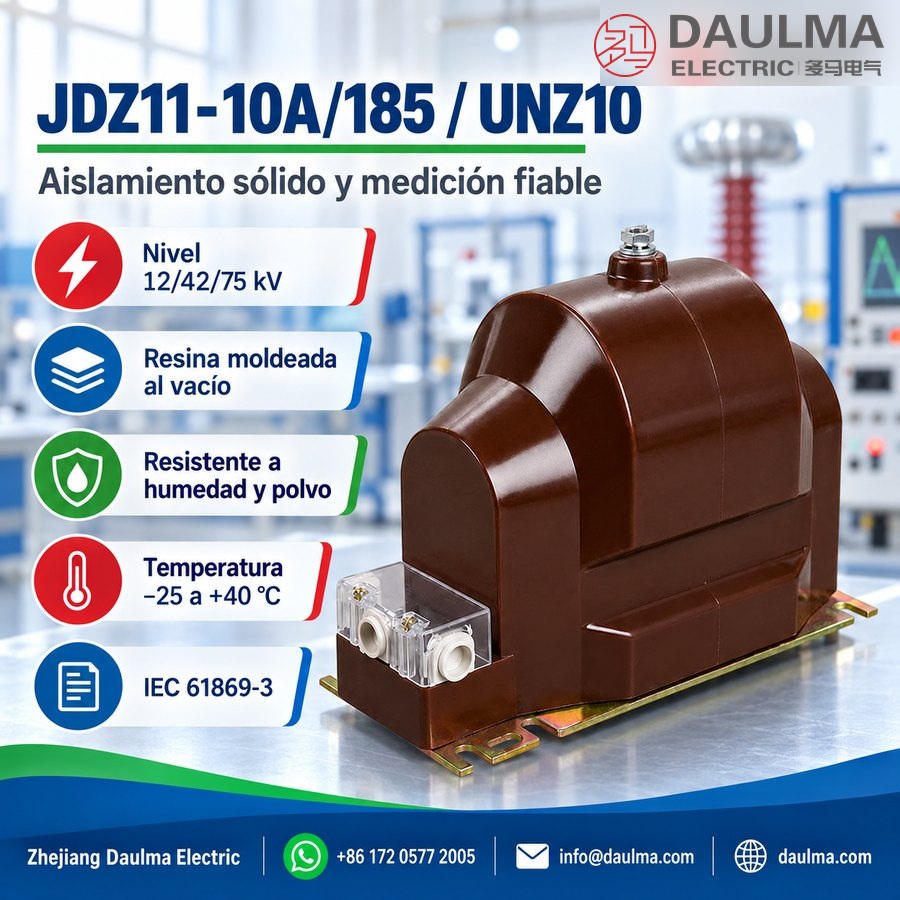

El JDZ11-10A/185 / UNZ10 presenta una construcción robusta y totalmente encapsulada en resina epoxi moldeada al vacío. Todos los devanados primarios y secundarios están completamente encapsulados en resina epoxi de alta calidad bajo condiciones de vacío, garantizando aislamiento uniforme, excelente comportamiento frente a descargas parciales y fiabilidad a largo plazo. El cuerpo sólido ofrece resistencia superior a la humedad, el polvo y las tensiones mecánicas, siendo ideal para entornos interiores de media tensión. Los terminales primarios (A, N) y secundarios (a, n) están claramente marcados sobre la superficie de resina para facilitar su identificación y cableado. El ancho compacto de 185 mm permite un uso eficiente del espacio en celdas y facilita la sustitución directa en proyectos de modernización.
Parámetros técnicos
Condiciones de servicio
- Temperatura ambiente: -25 °C a +40 °C
Parámetros técnicos
El JDZ11-10A/185 / UNZ10 es un transformador de tensión interior totalmente encapsulado en resina epoxi moldeada, diseñado para sistemas de clases 6 kV, 10 kV, 11 kV y 12 kV. Cuenta con aislamiento en resina epoxi moldeada al vacío, opera en un rango de temperatura de -25 °C a +40 °C, cumple con IEC 61869-3, IEC 61869-1, GB/T 20840.3-2013 y otras normas relevantes, y admite potencias nominales hasta 350 VA.
| Modelo | Relación nominal de tensión |
Nivel nominal de aislamiento (kV) |
Clase de exactitud y potencia nominal (VA) |
Potencia máxima (VA) |
|---|---|---|---|---|
| JDZX11-10/185 | 6/√3 : 0,1/√3 : 0,1/3 6,3/√3 : 0,1/√3 : 0,1/3 |
7,2 / 32 / 60 kV | 0,2 / 3P: 15 / 60 VA 0,2 / 6P: 15 / 60 VA 0,5 / 3P: 30 / 60 VA 0,5 / 6P: 30 / 60 VA |
350 VA |
| JDZX11-10/185 UNZ10 |
10/√3 : 0,1/√3 : 0,1/3 11/√3 : 0,11/√3 : 0,1/3 |
12 / 42 / 75 kV | 0,2 / 3P: 15 / 60 VA 0,2 / 6P: 15 / 60 VA 0,5 / 3P: 30 / 60 VA 0,5 / 6P: 30 / 60 VA |
|
| JDZ11-10A/185 UNZ10 |
10 / 0,1 11 / 0,11 por acuerdo 12 / 0,11 por acuerdo |
12 / 42 / 75 kV | 0,2: 15 VA 0,5: 30 VA 1,0: por acuerdo 3,0: por acuerdo |
350 VA |
Instalación y cableado
Dimensiones exteriores
El transformador tiene un ancho de moldeo de 185 mm y está diseñado para instalación interior en celdas. Las consideraciones dimensionales clave incluyen distancia entre agujeros de montaje, holgura en terminales superiores, dirección de terminales secundarios y posición del tornillo de puesta a tierra. Confirme estas dimensiones antes de la producción para garantizar compatibilidad con la envolvente y la disposición de barras.
Diagrama de conexiones
El terminal primario se conecta a la barra de alta tensión, mientras que los terminales secundarios entregan salidas para medición o protección según la relación de tensión especificada. Las marcas de terminales siguen convenciones estándar IEC. El método de cableado, la dirección de los terminales secundarios y la conexión de puesta a tierra deben verificarse conforme a los requisitos del proyecto antes de la instalación.
Selección y preguntas frecuentes
Guía de selección
- Utilice JDZ11-10A/185 o UNZ10 para transformadores de tensión interiores monofásicos compactos y totalmente encapsulados con ancho de cuerpo de 185 mm en resina.
- Seleccione la clase de tensión adecuada (6 kV, 10 kV, 11 kV o 12 kV) según los requisitos del sistema y la coordinación del aislamiento.
- Elija JDZ para conexiones fase-fase y JDZX para aplicaciones fase-tierra o detección de tensión residual.
- Especifique la relación de tensión correcta: 10/√3 : 0,1/√3 : 0,1/3 para tensión de fase o 10/0,1 para mediciones de tensión de línea.
- Defina la clase de exactitud como 0,2 o 0,5 para medición, y 3P o 6P para protección o funciones de tensión residual.
Preguntas Frecuentes
Q1: ¿Es compatible este transformador de tensión con sistemas de 11 kV?
Sí, sujeto a confirmación del proyecto. El modelo JDZ11-10A/185 UNZ10 opera en redes de 10, 11 y 12 kV con nivel de aislamiento de 12/42/75 kV. Consulte a fábrica para verificar la relación nominal exacta.
Q2: ¿Qué clase de exactitud está disponible para mediciones de facturación?
La clase 0,2 es ideal para facturación, ofreciendo 15 VA nominales. Cumple con las normas IEC 61869-3 y GB/T 20840.3-2013. Solicite el certificado de calibración de fábrica al realizar el pedido.
Q3: ¿Cuándo se requiere el nivel de aislamiento de 12/42/75 kV?
Este nivel es necesario para sistemas de 10, 11 y 12 kV en aparamenta interior. El equipo soporta tensiones de 42 kV a frecuencia industrial y 75 kV de impulso. Consulte la ficha técnica para detalles de ensayo.
Q4: ¿Cuáles son los límites de temperatura ambiente para la instalación?
El transformador opera de forma segura entre -25 °C y +40 °C. Al estar totalmente encapsulado en resina epoxi moldeada, es apto para interiores. Verifique las condiciones del tablero antes de la instalación.
Q5: ¿Se pueden personalizar las relaciones de tensión para proyectos específicos?
Sí, relaciones como 11/0,11 o 12/0,11 están disponibles por acuerdo. La potencia máxima admisible es de 350 VA. Envíe su diagrama unifilar al equipo de ventas para confirmar la fabricación.
Q6: ¿En qué categoría de equipos eléctricos se clasifica este modelo?
Se clasifica como transformador de tensión interior de media tensión. Está diseñado para medición y protección en sistemas de 6 a 12 kV. Consulte nuestro catálogo completo de aparamenta y transformadores para más detalles.
