Technical Parameters

Kondisi Layanan

• Lingkungan instalasi: Pemasangan luar ruang dengan perlindungan dari paparan cuaca langsung
• Ketinggian: ≤ 1000 m (ketinggian yang lebih tinggi harus ditentukan untuk konfirmasi teknik)
• Suhu ambien: −25 °C hingga +40 °C
• Kelembapan relatif: Rata-rata harian ≤ 95%, rata-rata bulanan ≤ 90%
• Kondisi lingkungan: Cocok untuk penggunaan luar ruang; tahan terhadap kelembapan, debu, dan polusi; menahan kejutan mekanis dan getaran normal di lingkungan distribusi
• Keparahan polusi: Cocok untuk lingkungan polusi sedang (penilaian khusus situs diperlukan untuk area industri berat)

Parameter Teknis

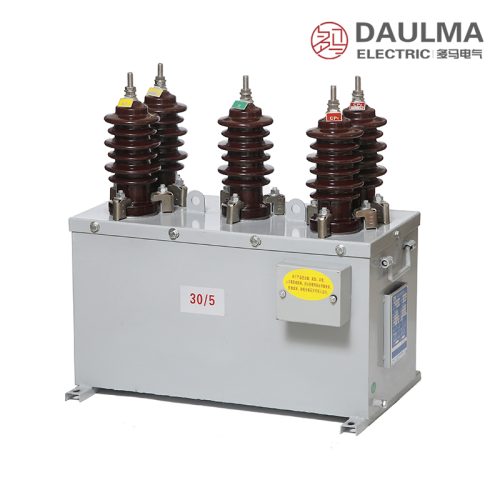

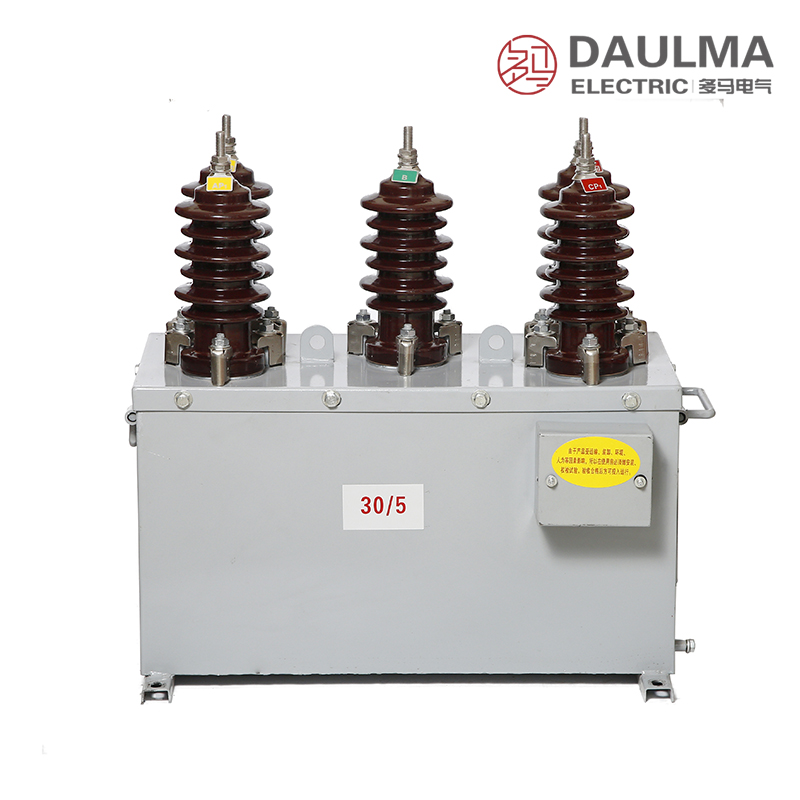

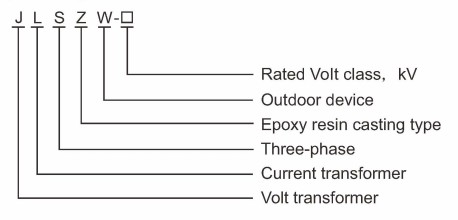

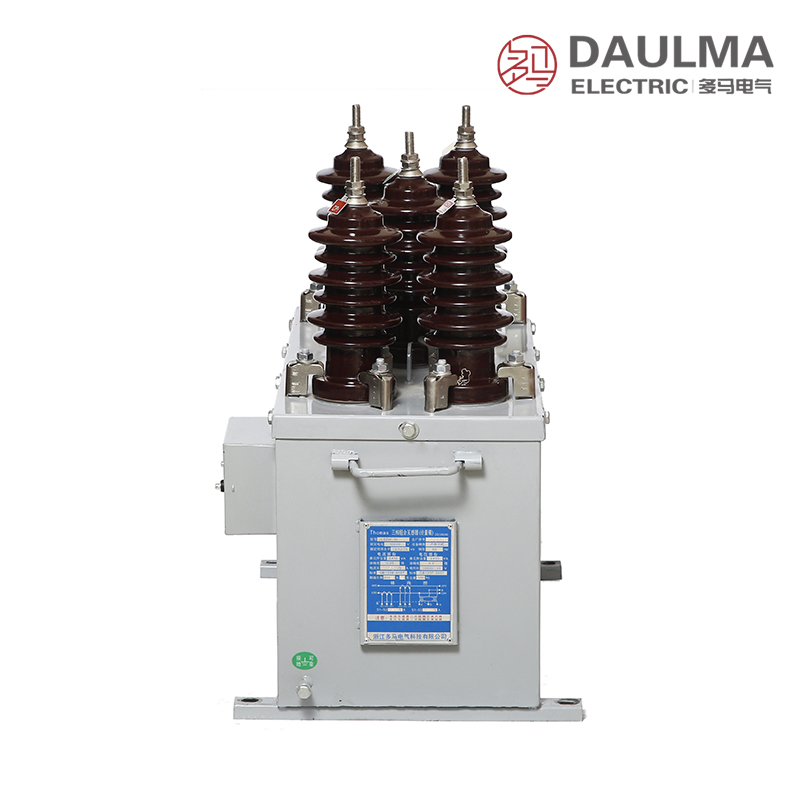

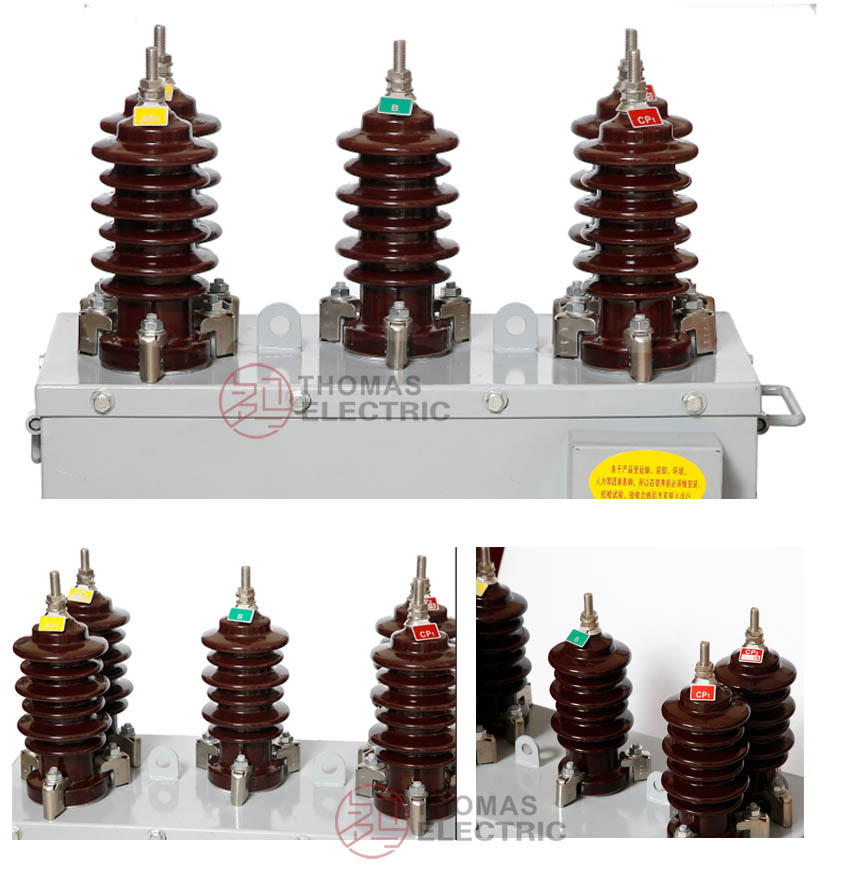

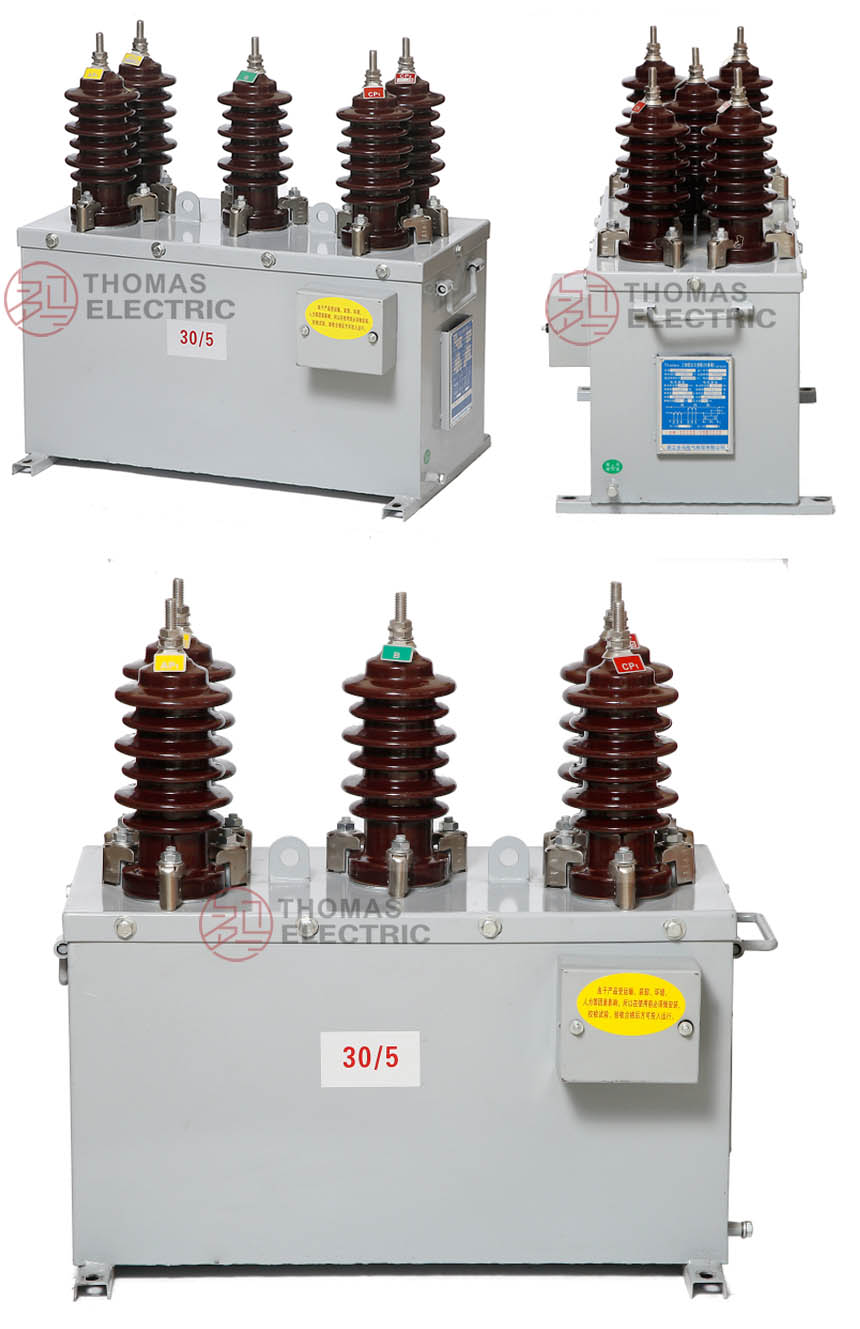

JLSZW-10 adalah transformator instrumen gabungan luar ruang tiga fasa untuk sistem AC kelas 10 kV (50 Hz), dengan isolasi resin cor dan dirancang untuk beroperasi dalam rentang suhu ambien −25 °C hingga +40 °C pada ketinggian hingga 1000 m. Unit ini mematuhi standar yang berlaku untuk akurasi pengukuran dan kemampuan tahan hubung singkat, mendukung rasio arus primer dari 5–200 A.

Data Transformator Tegangan

Data Transformator Arus

Installation & Wiring

Dimensi Keseluruhan

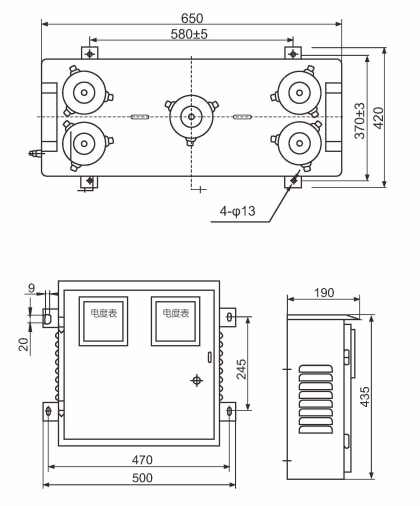

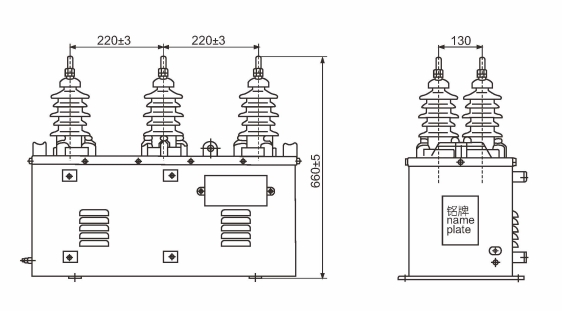

Dimensi keseluruhan yang ditunjukkan di atas memberikan informasi penting mengenai pemasangan dan jarak aman untuk transformator gabungan tiga fasa JLSZW-10. Gambar-gambar ini merinci ukuran fisik keseluruhan, posisi lubang pemasangan, lokasi terminal primer, dan titik akses perkabelan sekunder untuk memastikan pemasangan yang tepat pada tiang atau dinding di lingkungan luar ruang.

Selection & FAQs

Panduan Pemilihan

• Tentukan rasio transformator tegangan dan arus (misalnya 10000/100 V dan 100/5 A) sesuai dengan persyaratan sistem.
• Tentukan kelas akurasi untuk VT (misalnya 0,2 / 0,5) dan CT (misalnya 0,2S) berdasarkan kebutuhan pengukuran atau proteksi.
• Indikasikan beban pengenal (dalam VA) untuk setiap inti sekunder dari VT dan CT guna memastikan kompatibilitas dengan perangkat yang terhubung.
• Pilih skema koneksi yang sesuai—V/V standar biasanya digunakan untuk sistem tiga fasa tiga kawat tanpa netral.
• Konfirmasikan kondisi lingkungan seperti rentang suhu, ketinggian, dan tingkat polusi jika menyimpang dari rating standar.
• Sampaikan persyaratan khusus termasuk rating IP, susunan terminal, bahasa dokumentasi, atau kebutuhan sertifikasi pada tahap pemesanan.

Pertanyaan yang Sering Diajukan

Q1: Bagaimana cara memilih rasio VT dan CT, kelas akurasi, dan rating beban yang tepat untuk JLSZW-10 guna memastikan kepatuhan terhadap standar pengukuran revenue di jaringan distribusi 10 kV?

Untuk pengukuran kelas revenue sesuai IEC 62053-22 atau GB/T 17883, tentukan kelas akurasi CT 0,2S (bukan 0,2 standar) untuk mempertahankan kesalahan ±0,2% dari 5% hingga 120% arus pengenal—sangat penting untuk situs komersial/industri dengan beban variabel. Padukan ini dengan kelas akurasi VT 0,2 untuk pengukuran tegangan. Pilih rasio VT (misalnya 10000/100 V) yang sesuai dengan tegangan fase-ke-fase sistem Anda, dan rasio CT (misalnya 100/5 A) berdasarkan arus beban maksimum yang diharapkan dengan margin 20–30%. Pastikan total beban yang terhubung (meteran watt-jam, RTU, dll.) tidak melebihi daya keluaran pengenal: 30 VA per inti VT dan 10 VA per inti CT pada cosφ = 0,8 tertinggal. Melebihi beban akan menurunkan akurasi dan dapat melanggar persyaratan regulasi.

Q2: Apa perbedaan teknis utama antara transformator gabungan JLSZW-10 dan penggunaan VT dan CT luar ruang yang terpisah, khususnya terkait akurasi, ruang, dan keandalan sistem?

JLSZW-10 mengintegrasikan dua VT dan dua CT resin cor dalam satu enclosure berkonfigurasi V/V, mengurangi jejak ruang hingga ~40% dibandingkan unit terpisah—sangat penting untuk gardu induk yang dipasang di tiang atau terbatas ruang. Secara elektris, unit ini mempertahankan akurasi yang setara (CT 0,2S / VT 0,2) namun menghilangkan kesalahan perkabelan antar-unit dan risiko ketidakselarasan fasa. Namun, unit gabungan menawarkan fleksibilitas yang lebih sedikit: Anda tidak dapat secara independen meningkatkan atau mengganti bagian VT/CT. Keandalan ditingkatkan melalui penyegelan lingkungan yang terpadu (IP54+), tetapi kesalahan pada satu bagian mungkin memerlukan penggantian unit secara keseluruhan. Untuk penyebaran jaringan pintar baru yang memprioritaskan kekompakan dan kecepatan instalasi, JLSZW-10 sangat menguntungkan; untuk retrofit lama yang membutuhkan redundansi modular, transformator terpisah mungkin lebih disukai.

Q3: Apa tindakan pencegahan instalasi kritis untuk menghindari penurunan akurasi atau bahaya keselamatan saat memasang JLSZW-10 di luar ruang pada tiang utilitas atau struktur gardu induk?

Pertama, verifikasi urutan fasa (A-B-C) saat perutean konduktor primer—fasa yang terbalik menyebabkan pembacaan daya negatif. Kedua, jangan pernah membiarkan sekunder CT terbuka saat diberi tegangan; selalu hubungkan singkat dan ground-kan terminal 1S1–1S2 sebelum melepas meteran. Ketiga, pastikan sirkuit sekunder VT tidak pernah dipasangkan sekering pada kaki netral dalam konfigurasi V/V, karena hal ini dapat menciptakan potensial mengambang. Pasang unit secara vertikal sesuai gambar dimensi, pertahankan jarak ≥250 mm dari permukaan yang di-ground untuk mencegah flashover. Gunakan lug yang dikencangkan dengan kunci torsi (biasanya 15–20 N·m) pada terminal primer untuk menghindari titik panas termal. Terakhir, rutekan kabel sekunder dalam konduit berpelindung yang di-ground pada satu ujung untuk mengurangi EMI dalam aplikasi pengukuran pintar.

Q4: Bagaimana saya harus menafsirkan tingkat isolasi “12/42/75 kV” untuk JLSZW-10, dan kondisi situs apa yang memerlukan penurunan rating atau spesifikasi alternatif?

Notasi “12/42/75 kV” mendefinisikan: Um = 12 kV (tegangan sistem maksimum), ACWV = 42 kV (tahan frekuensi daya 1 menit), dan BIL = 75 kV (tahan impuls petir). Ini sejalan dengan sistem kelas 10 kV standar sesuai IEC 60071. Namun, jika dipasang di atas ketinggian 1000 m, kekuatan dielektrik menurun ~1% per 100 m; untuk situs 2000 m, minta varian dengan BIL ≥85 kV. Di area industri berat atau pesisir (keparahan polusi IV sesuai IEC 60815), tentukan jarak rambat yang ditingkatkan (>25 mm/kV) atau lapisan silikon-hidrofobik—JLSZW-10 standar mengasumsikan polusi sedang (kelas II–III). Selalu validasi koordinasi isolasi dengan studi overvoltage utilitas lokal.

Q5: Dapatkah JLSZW-10 mendukung aplikasi penggunaan ganda (pengukuran + proteksi), dan modifikasi apa yang diperlukan untuk memenuhi persyaratan koordinasi relai?

JLSZW-10 dasar dioptimalkan untuk pengukuran (akurasi 0,2S/0,2) dan tidak memiliki inti CT kelas proteksi khusus (misalnya 5P10/10P15). Untuk mendukung relai arus lebih atau gangguan tanah, Anda harus memesan varian khusus dengan inti CT tambahan yang dililit untuk kelas proteksi—hal ini meningkatkan ukuran fisik dan biaya sebesar ~15–20%. Yang penting, inti proteksi memerlukan lilitan sekunder terpisah dengan margin saturasi yang lebih tinggi; berbagi inti 0,2S berisiko menyebabkan saturasi CT saat gangguan, yang menyebabkan kesalahan operasi relai. Konfirmasikan dengan pabrikan bahwa rating arus dinamis (Idyn = 2,5 × Ith) memenuhi tugas pemutusan pemutus daya Anda. Jangan pernah menggunakan inti pengukuran untuk proteksi tanpa validasi teknik yang eksplisit.

Q6: Langkah pemeliharaan dan pemecahan masalah apa yang harus diikuti insinyur lapangan untuk mendiagnosis penyimpangan akurasi atau kegagalan isolasi pada unit JLSZW-10 yang beroperasi?

Mulailah dengan pemeriksaan non-intrusif: periksa retakan pada resin, korosi terminal, atau kelembapan di kotak terminal—penyebab umum kesalahan intermiten. Lakukan uji injeksi sekunder: injeksikan 1 A ke sekunder CT dan verifikasi penurunan tegangan sisi primer <1 V (menunjukkan tidak ada sirkuit terbuka); untuk VT, terapkan 100 V ke sekunder dan konfirmasi impedansi primer >1 MΩ. Jika penyimpangan pengukuran berlanjut, lakukan uji rasio dan polaritas sesuai IEC 61869-2/-3. Resistansi isolasi harus melebihi 1000 MΩ (500 V DC) antara lilitan dan ground. Catatan: unit resin cor jarang gagal secara internal kecuali jika terkena lonjakan petir berulang atau benturan mekanis—curigai kesalahan perkabelan eksternal atau meteran terlebih dahulu. Ganti hanya jika laporan uji pabrik tidak dapat direplikasi di lokasi.

Q7: Bagaimana pilihan antara operasi 50 Hz dan 60 Hz memengaruhi parameter kinerja seperti toleransi beban dan kenaikan suhu pada JLSZW-10?

Meskipun JLSZW-10 mendukung kedua frekuensi, rugi-rugi inti meningkat ~15–20% pada 60 Hz karena histeresis dan arus eddy yang lebih tinggi pada baja silikon. Hal ini mengurangi margin termal efektif: operasi terus-menerus pada 60 Hz memerlukan penurunan rating beban yang terhubung sebesar 10% (misalnya maks 27 VA untuk VT, bukan 30 VA) untuk mempertahankan kenaikan suhu ≤55 K sesuai IEC 61869. Selain itu, arus magnetisasi meningkat pada 60 Hz, yang berpotensi memengaruhi akurasi kelas 0,2 di dekat beban minimum. Tentukan 60 Hz saat pemesanan agar pabrikan menyesuaikan ketebalan laminasi inti dan celah udara—jangan berasumsi unit 50 Hz dapat dipertukarkan di jaringan 60 Hz tanpa verifikasi.

Q8: Pertimbangan pengadaan apa—waktu tunggu, pendorong biaya, dan alternatif—yang harus dievaluasi utilitas saat menentukan spesifikasi JLSZW-10 untuk penyebaran jaringan pintar skala besar?
