Огляд

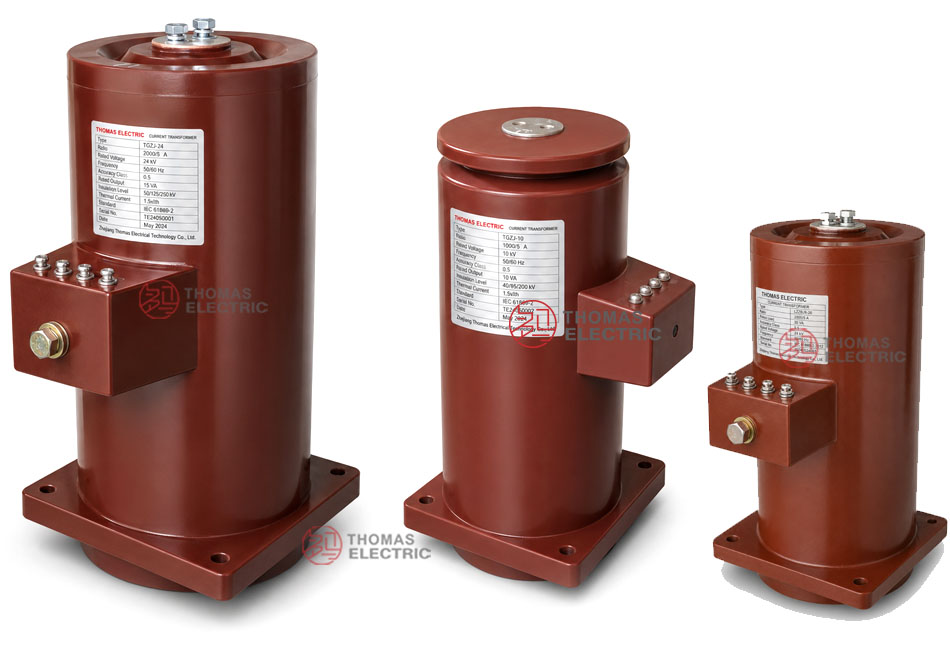

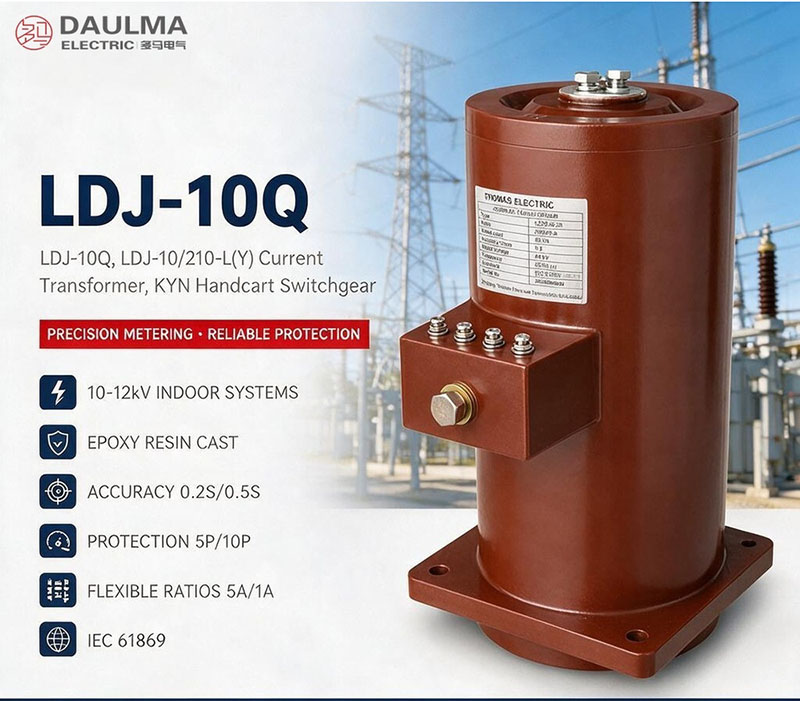

LDJ-10Q / LDJ-10/210-L(Y) — це внутрішній епоксидний литий прохідний трансформатор струму повністю закритої конструкції, призначений для середньовольтних систем 10 кВ, 11 кВ та 12 кВ. Він має рівень ізоляції 12/42/75 кВ і виготовлений з міцного епоксидного литого корпусу, що забезпечує високу діелектричну міцність, стійкість до вологи та механічну стабільність.
Цей трансформатор струму підходить як для вимірювання, так і для захисту, з класами точності, придатними для обліку електроенергії та релейного захисту 10P10. Він спеціально розроблений для інтеграції в КРУ типу KYN з висувними елементами та інші компактні внутрішні середньовольтні шафи, забезпечуючи надійну роботу в мережах змінного струму частотою 50 Гц або 60 Гц.
Основні номінальні параметри
| Параметр | Номінал |
|---|---|
| Клас напруги | 10 кВ, 11 кВ, 12 кВ |
| Найвища робоча напруга для обладнання | 12 кВ |
| Рівень ізоляції | 12/42/75 кВ |
| Номінальна частота | 50 Гц / 60 Гц |
| Номінальний вторинний струм | 5 А або 1 А (2 А за запитом) |
| Коефіцієнт потужності навантаження | cosφ = 0,8 (індуктивне навантаження) |
| Точність для вимірювання | Залежно від заданого класу (наприклад, 0,2, 0,5) |
| Точність для захисту | 10P10 |
| Тип застосування | Внутрішнє, КРУ типу KYN з висувними елементами |
| Конструкція | Епоксидний литий, повністю закритий |
| Первинна клема | Одна з конструкцією клемної/контактної коробки |
| Типове застосування | Вимірювання, облік, захист, моніторинг |

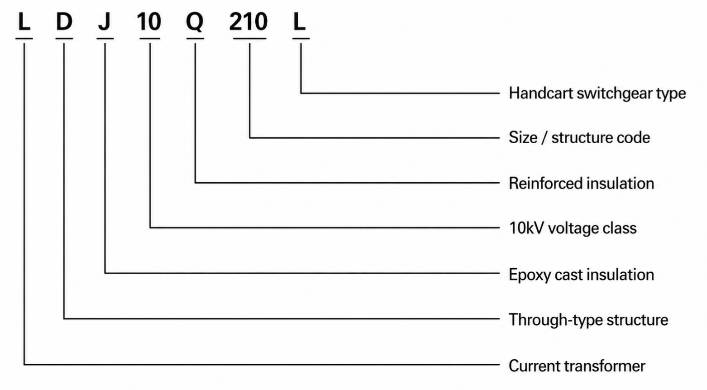

Позначення моделі
- L: Трансформатор струму
- D: Прохідний тип / спеціальна конструкція для комутаційного обладнання
- J: Внутрішній, з епоксидною ливарною ізоляцією
- 10: Ідентифікація класу напруги; використовується в системах 10 кВ з координацією ізоляції класу 12 кВ
- Q: Варіант з посиленою ізоляцією або спеціальною конструкцією (за умови вказівки)
- 210: Код конструктивного розміру / отвору або схеми монтажу
- L: Спеціальна компоновка для застосування у КРУ з висувними елементами

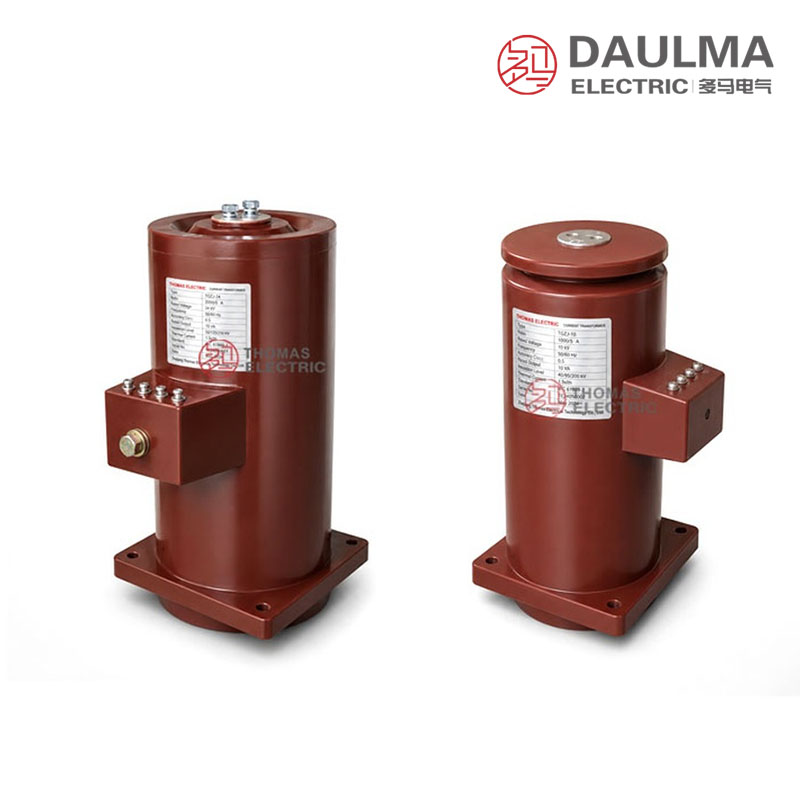

Конструкція

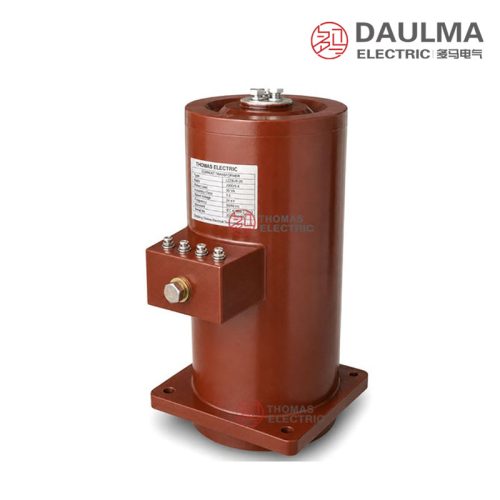

Трансформатор струму LDJ-10Q / LDJ-10/210-L(Y) має повністю закриту конструкцію з епоксидного литого матеріалу, що забезпечує відмінну електричну ізоляцію, механічну міцність та стійкість до навколишнього середовища. Магнітопровід і обмотки повністю герметизовані в литому епоксидному корпусі, що гарантує довгострокову надійність у умовах внутрішніх КРУ. Одна первинна вивідна клема має конструкцію клемної/контактної коробки, що спрощує надійне та компактне з’єднання в КРУ типу KYN з висувними елементами. Ця конструкція забезпечує безперешкодну інтеграцію в середньовольтні шафи з одночасним дотриманням стандартної координації ізоляції для систем класу 12 кВ.
Технічні параметри
Умови експлуатації
- Місце встановлення: внутрішні середньовольтні КРУ
- Напруга системи: клас 10 кВ, 11 кВ або 12 кВ
- Номінальна частота: 50 Гц / 60 Гц
- Номінальний рівень ізоляції: 12/42/75 кВ
- Висота над рівнем моря: не більше 1000 м за стандартних умов експлуатації, якщо не вказано інше
- Температура навколишнього середовища: стандартний діапазон від -5°C до +40°C
Технічні параметри
Трансформатори струму LDJ-10Q та LDJ-10/210-L(Y) призначені для внутрішнього встановлення в КРУ з висувними елементами напругою 10–12 кВ. Вони мають епоксидну ливарну ізоляцію, працюють у стандартному діапазоні температур навколишнього середовища від -5°C до +40°C і розраховані на висоту до 1000 м. Відповідають стандарту IEC 61869-1/-2, підтримують первинні струми від 5 А до 3150 А та вторинні струми 1 А або 5 А (2 А за спеціальним запитом).
| Номінальний первинний струм (А) |
Комбінація класів точності |
Номінальна потужність (ВА) |
Номінальний термічний струм короткого замикання (кА/1 с) |
Номінальний динамічний струм (кА) |
|---|---|---|---|---|
| 5 | 0,2/5P10 0,2S/5P10 0,5/5P10 0,2/10P10 0,2S/10P10 0,5/10P10 |
10/15 | 0,3 | 0,75 |
| 10 | 0,6 | 1,5 | ||
| 15 | 0,9 | 2,25 | ||
| 20 | 1,2 | 3 | ||
| 30 | 1,8 | 4,5 | ||
| 50 | 3 | 7,5 | ||
| 75 | 4,5 | 11,25 | ||
| 100 | 6,5 | 16,25 | ||
| 150 | 10 | 25 | ||
| 200 | 13 | 32,5 | ||
| 300 | 20 | 50 | ||
| 400 | 26 | 65 | ||
| 500 | 15/15 | 32,5 | 82 | |
| 600 | 40 | 100 |
Встановлення та підключення

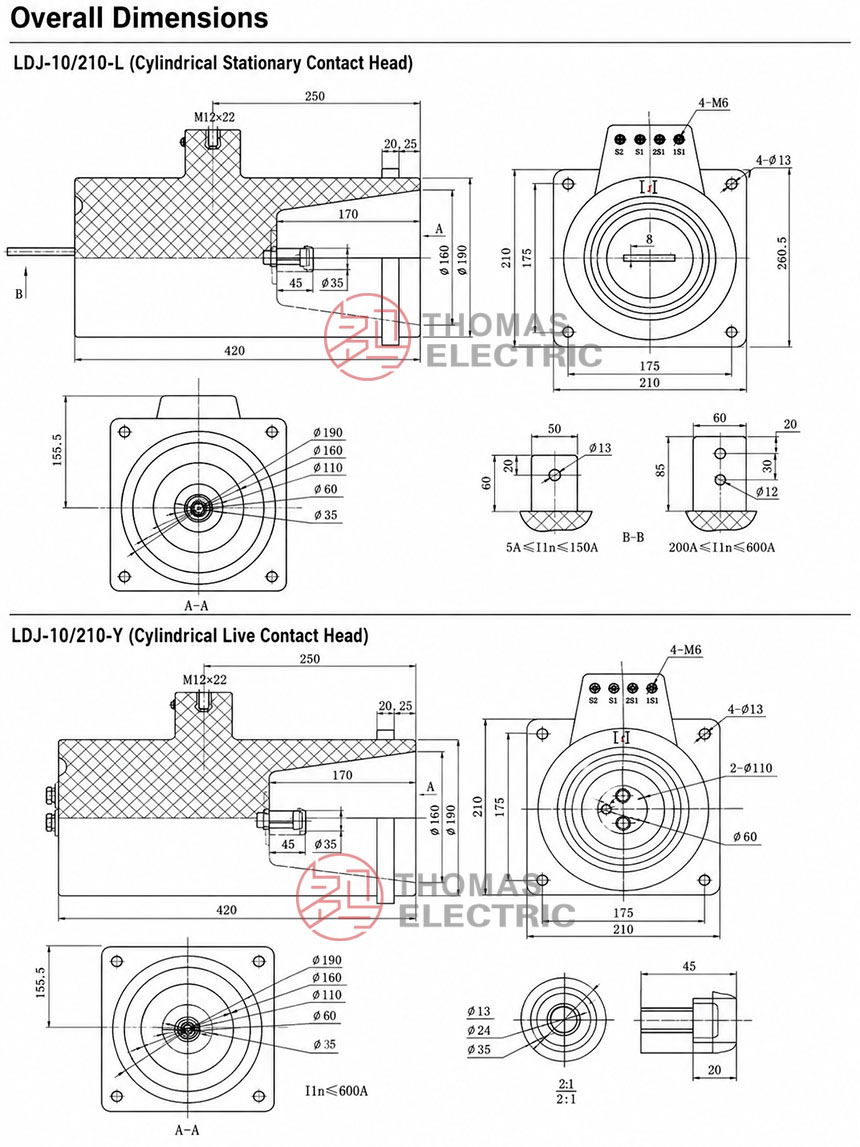

Схема монтажу
Трансформатор струму LDJ-10/210-L(Y) призначений для встановлення в КРУ з висувними елементами типу KYN. Він має внутрішню епоксидну литу повністю закриту прохідну конструкцію з однією клемною/контактною коробкою для первинних клем P1/P2. Габарити монтажу, розташування коробки первинних клем, зазор між фазою та землею та сумісність з висувним елементом необхідно перевірити за затвердженим габаритним кресленням до початку проектування шафи або серійного виробництва.

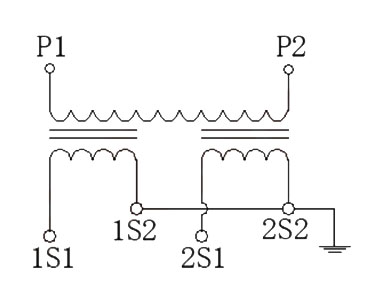

Схема підключення
Первинні клеми позначені як P1 і P2, струм протікає від P1 до P2. Вторинні клеми позначені 1S1/1S2 для першого осердя та, за наявності, 2S1/2S2 для другого осердя залежно від конфігурації вторинних обмоток. Усі з’єднання мають відповідати проектній схемі підключення та маркуванню клем. Забезпечте правильну полярність і надійні з’єднання, щоб уникнути похибок вимірювання або збоїв у роботі захисту.
Вибір та часті запитання
Посібник з вибору
- Спочатку підтвердьте механічний інтерфейс КРУ з висувними елементами. Уточніть модель LDJ-10Q або точну компоновку LDJ-10/210-L(Y), а потім перевірте первинну клему/контактну коробку, положення висувного елемента, міжфазну відстань, точки кріплення та габаритні зазори шафи.
- Розділіть стандартні коефіцієнти перетворення від спеціальних високострумових версій. Детальні опубліковані дані про струми короткого замикання охоплюють діапазон 5 А–600 А; номінали до 1250 А та пропоновані версії 1500 А–3150 А потребують окремого креслення та технічного підтвердження.
- Обирайте класи точності для обліку та захисту залежно від призначення кола. Для вимірювання доступні варіанти 0,2S, 0,2, 0,5S та 0,5, а в таблиці коефіцієнтів перетворення вказано варіанти захисту 5P10 та 10P10. Чітко вкажіть кожне осердя.
- Обирайте вторинний струм і навантаження разом. Стандартні варіанти 1 А або 5 А та вихідна потужність 10 ВА–25 ВА залежать від коефіцієнта перетворення та конфігурації обмоток; 2 А — спеціальний варіант, який необхідно узгодити з усім підключеним обладнанням.
- Перевірте ізоляцію, умови навколишнього середовища та стійкість до струмів КЗ. Підтвердіть координацію 12/42/75 кВ, шлях утечі понад 530 мм, висоту над рівнем моря, температуру навколишнього середовища та термічний і динамічний струми короткого замикання для конкретного коефіцієнта перетворення (1 сек).
Часті запитання
Питання 1: Чому LDJ-10/210-L(Y) підходить для КРУ з висувними елементами?
Його конструкція передбачає інтерфейс первинної клеми/контактної коробки для компактного з’єднання з висувним елементом. Однак сумісність залежить від точної конструкції шафи, положення контактів, габаритів, зазорів та затвердженого габаритного креслення.
Питання 2: Який діапазон первинного струму доступний у опублікованій таблиці?
Детальна таблиця вибору містить значення від 5 А до 600 А з даними про стійкість до струмів КЗ для кожного коефіцієнта перетворення. Згадки про 1250 А або 3150 А слід розглядати як спеціальні варіанти, що потребують окремої заводської документації.
Питання 3: Чи доступні обидва класи захисту — 5P10 та 10P10?
Обидва класи наведено в детальній таблиці коефіцієнтів перетворення. Оберіть клас, необхідний згідно з розрахунками захисту, і підтвердіть його номінальне навантаження, вторинний струм та характеристики при короткому замиканні у фінальних даних на табличці.
Питання 4: Коли слід обирати клас 0,2S?
Клас 0,2S обирають, коли специфікація обліку вимагає високої точності в широкому діапазоні малих струмів, наприклад, для комерційного обліку на слабконавантаженій лінії, за умови погодження з енергопостачальною організацією.
Питання 5: Чи можна замовити вторинний струм 2 А?
На сторінці зазначено 2 А лише за спеціальним підтвердженням. Перед вказівкою у замовленні перевірте наявність, точність, навантаження, розташування клем та сумісність з реле або лічильником.
Питання 6: Чи є високострумові версії 1500 А–3150 А механічно ідентичними?
Це не можна припускати. Більш високий струм може вимагати іншого провідника, клемної коробки, конструкції для відведення тепла та інтерфейсу з висувним елементом, тому необхідно отримати окреме габаритне креслення та дані про нагрів.
Питання 7: Що слід перевірити перед подачею напруги на висувний елемент?
Підтвердіть полярність P1/P2, вторинну полярність, вирівнювання контактів, механічні блокування, фазні та заземлювальні зазори, затяг кріплень, заземлення та підключення реле. Усі невикористані або від’єднані вторинні кола ТС завжди мають бути надійно замкнуті накоротко.
Часті запитання
Q1: Чи можна встановлювати ці трансформатори струму на відкритих РУ?
Ні, ця модель призначена лише для внутрішніх КРУ. Вона має епоксидну ливарну ізоляцію та розрахована на температуру від -5°C до +40°C. Уточніть умови експлуатації у відділі продажів.
Q2: Як підібрати номінальний термічний струм короткого замикання для мого проєкту?
Вибирайте параметр на основі розрахункового струму КЗ у вашій мережі. Діапазон становить від 0,3 кА до вищих значень при витримці 1 секунда. Підтвердіть необхідний рівень захисту під час замовлення.
Q3: Який клас точності підходить для комерційного обліку електроенергії?
Для обліку використовуйте класи 0,2 або 0,2S. Вони забезпечують високу точність вимірювань згідно зі стандартом IEC 61869-2. Заводське калібрування виконується за запитом.
Q4: Чи можна замовити трансформатор зі стандартним вторинним струмом 2 А?
Так, вторинний струм 2 А виготовляється за спеціальним запитом. Стандартні значення становлять 1 А або 5 А. Укажіть необхідний параметр у технічному завданні.
Q5: Які заводські випробування проводяться перед відвантаженням продукції?
Усі вироби проходять стандартні приймальні випробування згідно з IEC 61869-1/-2. Детальний перелік протоколів тестування та сертифікацію надаємо за окремим запитом. Зв’яжіться з менеджером для отримання копій.
Q6: З якими типами КРУ сумісні трансформатори струму серії LDJ-10Q?
Ці трансформатори оптимізовані для комплектних розподільчих пристроїв з висувними елементами. Вони підходять для систем напругою 10, 11 або 12 кВ. Перевірте габаритні креслення для монтажу.
Q7: Чи можна експлуатувати ці трансформатори на висоті понад 1000 метрів?
Стандартні умови обмежені висотою до 1000 м над рівнем моря. Для гірських регіонів потрібне зниження номінальних параметрів або спеціальне виконання. Уточніть технічні вимоги у виробника.
