نظرة عامة
محولات الجهد من سلسلة JSZV (JSZV1-10R، JSZV2-10R، JSZV3-10R) هي أجهزة كهرومغناطيسية دقيقة مصممة لقياس الجهد بدقة، وقياس الطاقة، وحماية المرحلات في أنظمة التيار المتردد الداخلية بجهد 3–12 كيلوفولت. وتتميز هذه الوحدات بعازل من الراتنج الإبوكسي وحماية مدمجة بواسطة فيوز جهد عالي، مما يوفر إشارات ثانوية معزولة كهربائيًا تتناسب مع جهد الدائرة الأولية، ويضمن تشغيلًا موثوقًا مع عدادات الطاقة ومرحلات الحماية.
تم تصميم سلسلة JSZV خصيصًا لبيئات معدات التوزيع متوسطة الجهد، حيث تجمع بين التصميم المدمج والأداء الكهربائي القوي، وتقدم مقاومة ممتازة للرطوبة، وقوة ميكانيكية، واستقرارًا طويل الأمد في ظروف التشغيل الداخلية الاعتيادية.
لمحة سريعة عن التصنيفات الرئيسية
| المعامل | المواصفة |
|---|---|
| فئة جهد النظام | 3 كيلوفولت / 6 كيلوفولت / 10 كيلوفولت |
| التردد المقنن | 50 هرتز (60 هرتز متاح عند الطلب) |
| جهد الثانوي المقنن | 100 فولت، 110 فولت، أو 220 فولت (بين الطور والارض) |
| فئات الدقة | 0.2، 0.5 (للقياس)؛ 3P (لحماية) |
| القدرة المقننة (الحمل) | 75 فولت أمبير، 120 فولت أمبير لكل لف (حسب التحديد) |
| مستوى العزل | 12/42/75 كيلوفولت (أعلى جهد نظام/تحمل تيار متردد/تحمل صاعقة) |
| فيوز جهد عالي مدمج | XRNP□-12، 0.2 أمبير، قدرة فصل 50 كيلوأمبير |
| أعلى جهد نظام (Um) | 12 كيلوفولت |
| توصيل الدائرة الأولية | بين الطور والأرض |
| تكوين الأطوار | طور واحد، V-V، أو ثلاث أطوار |

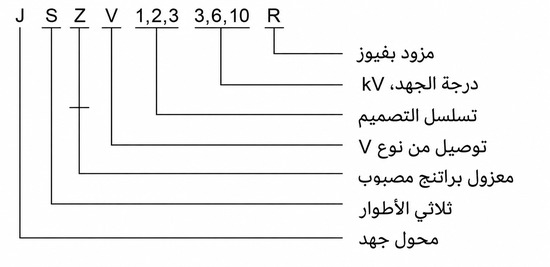

ترميز الموديل
- J: محول جهد (VT / PT)
- S: تكوين ثلاثي الأطوار
- Z: عازل من الراتنج المسبوك (إبوكسي)، هيكل مغلق بالكامل
- V: نوع التوصيل V-V (حيث ينطبق)
- 1/2/3: رمز تكوين الأطوار: 1 = طور واحد؛ 2 = عنصران؛ 3 = ثلاث أطوار
- 10: فئة الجهد (كيلوفولت)
- R: حماية مدمجة بواسطة فيوز (مع فيوز جهد عالي)

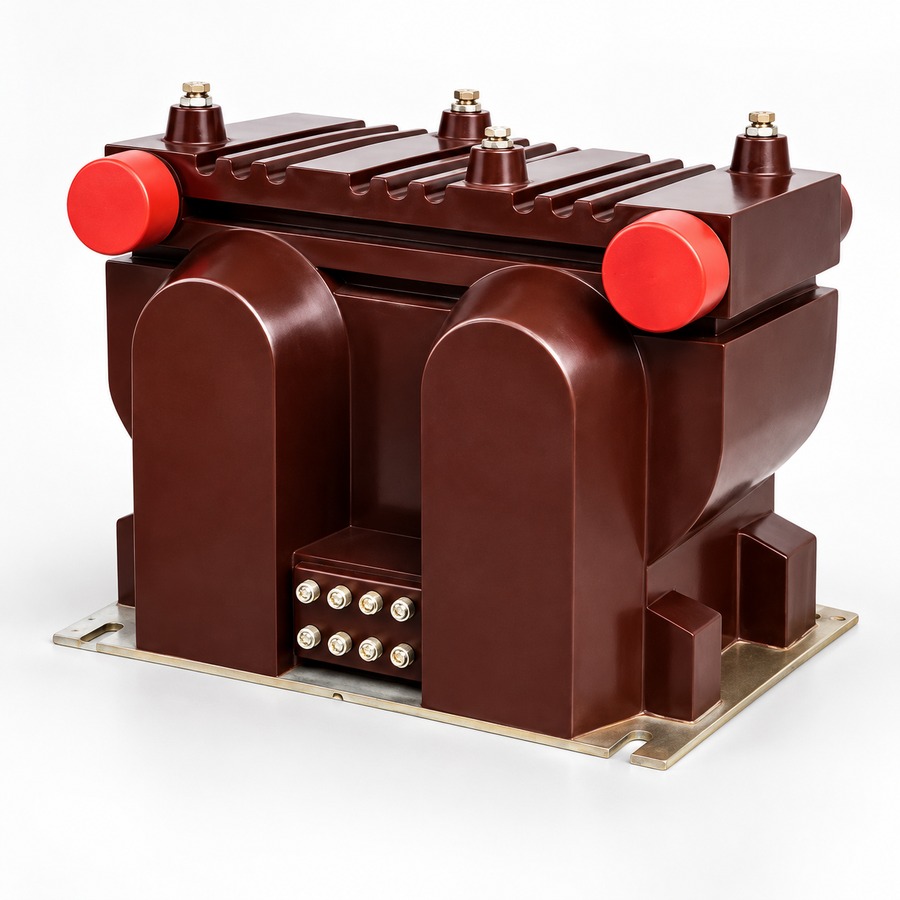

البناء
تتميز سلسلة JSZV بتصميم مغلق بالكامل من الراتنج الإبوكسي المسبوك، وهو مُحسَّن لتطبيقات معدات التوزيع الداخلية. يضمن نظام العزل المسبوك تحت الفراغ قوة عازلة فائقة، ومقاومة ممتازة للرطوبة، واستقرارًا طويل الأمد ضد التقادم. كما يتيح لب من الفولاذ السيليكوني عالي النفاذية تحويل الجهد بدقة مع خسائر ضئيلة، بينما يعزز الفيوز المدمج في الدائرة الأولية (XRNP□-12) السلامة التشغيلية ويبسّط الصيانة.
يتم تحقيق المتانة الميكانيكية من خلال عملية الصب الأحادي، التي تحافظ على مسافات التسرب والتخلص الموحّدة حتى في البيئات الداخلية الرطبة أو الملوثة. ويسمح الحجم المدمج بالتركيب بكفاءة مكانية دون المساس بالأداء الكهربائي أو إدارة الحرارة.
المعطيات التقنية
ظروف التشغيل
- بيئة التركيب: داخلي فقط
- الارتفاع: ≤ 1000 م (أعلى عند الطلب)
- درجة حرارة الجو: -5°م إلى +40°م
- الرطوبة النسبية: ≤ 95%، غير متكاثفة
- درجة التلوث: II
- اتجاه التركيب: رأسي
- الظروف البيئية: خالية من الغازات المسببة للتآكل، والمواد القابلة للانفجار، والاهتزاز الشديد، أو الصدمات الميكانيكية
البيانات الفنية
| المعامل (مرجع الاختيار) |
المواصفة |
|---|---|
| جهد الدائرة الأولية المقنن | 3 كيلوفولت، 6 كيلوفولت، 10 كيلوفولت (بين الطور والأرض: 10/√3 كيلوفولت) |
| جهد الدائرة الثانوية المقنن | 100 فولت، 110 فولت، 220 فولت (أو 100/√3 فولت، 110/√3 فولت) |
| نسبة الجهد النموذجية | 10000/√3 : 100/√3 : 100/√3 |
| التردد المقنن | 50 هرتز (60 هرتز عند الطلب) |
| فئة الدقة (للقياس) | 0.2، 0.5 |
| فئة الدقة (لحماية) | 3P |
| القدرة المقننة (الحمل) | 75 فولت أمبير، 120 فولت أمبير لكل لف (حسب التحديد) |
التركيب والتوصيلات
مخطط التركيب
يتطلب التركيب الصحيح الالتزام بعلامات القطبية ومعايير التأريض. تتصل الأطراف الأولية (A/X) بقضبان التوزيع متوسطة الجهد، بينما تغذي الأطراف الثانوية (a/x) دوائر القياس أو الحماية. يجب تأريض نقطة واحدة من الدائرة الثانوية بشكل موثوق وفقًا لمتطلبات IEC/GB. تأكد من فصل التغذية الكهربائية من جميع الدوائر قبل التعامل مع الجهاز.
أبعاد المخطط
| البعد | القيمة (مم) |
|---|---|
| الارتفاع | كما في رسم الأبعاد |
| العرض | كما في رسم الأبعاد |
| العمق | كما في رسم الأبعاد |
| نمط ثقوب التركيب | كما في رسم الأبعاد |
| المسافة الفاصلة للأجزاء المجاورة | وفقًا لمواصفات معدات التوزيع |
الاختيار والأسئلة الشائعة
دليل الاختيار
- حدد فئة جهد النظام (3 كيلوفولت، 6 كيلوفولت، أو 10 كيلوفولت) لتحديد التصنيف الأولي.
- اختر تكوين الأطوار: JSZV1-10R (طور واحد)، JSZV2-10R (V-V)، أو JSZV3-10R (ثلاث أطوار).
- حدد جهد الثانوي (100 فولت، 110 فولت، أو 220 فولت) بناءً على متطلبات الأجهزة المتصلة.
- عيّن فئة الدقة حسب التطبيق: 0.2/0.5 للقياس، 3P للحماية.
- احسب الحمل الكلي (بالفولت أمبير) لكل لف بما في ذلك خسائر الأسلاك؛ ولا تتجاوز القدرة المقننة.
الأسئلة الشائعة
Q1: هل يمكن تركيب محول الجهد JSZV-10KV في بيئات خارجية أو قاسية؟
لا، المحول مخصص للتركيب الداخلي فقط. يجب أن تكون البيئة خالية من الغازات المسببة للتآكل والاهتزاز الشديد، مع درجة تلوث II. يرجى التحقق من ظروف الموقع قبل الطلب.
Q2: أي فئة دقة مناسبة لتشغيل مرحلات الحماية؟
اختر فئة الدقة 3P لتطبيقات الحماية. تضمن هذه الفئة أداءً موثوقاً تحت ظروف الجهد المرتفع أثناء الأعطال. يمكن تخصيص الأحمال المقننة عند 75 أو 120 فولت أمبير حسب الحاجة.
Q3: ما هي جهود الدائرة الأولية والثانوية المتاحة؟
الجهود الأولية المتاحة هي 3، 6، و10 كيلوفولت. الجهود الثانوية تشمل 100، 110، و220 فولت. يجب تحديد نسب الجهد الدقيقة حسب مواصفات المشروع عند الطلب.
Q4: كيف يمكن طلب نسب جهد مخصصة للمشاريع الخاصة؟
يمكن تلبية نسب الجهد المخصصة بناءً على متطلبات المشروع. يوفر الفريق الهندسي دعماً لحساب الحمل وتوزيع الأطراف. تواصل معنا لتأكيد المواصفات الفنية الخاصة بك.
Q5: هل يتم إجراء اختبارات مصنع محددة قبل شحن المحولات؟
تخضع المحولات لاختبارات روتينية ونوعية قياسية لضمان الجودة. تشمل التفاصيل الدقيقة لبروتوكولات الاختبار والشهادات المرفقة تأكيداً من المصنع. يرجى التواصل للحصول على تقرير الاختبار الخاص بالمشروع.
Q6: أين تُستخدم محولات الجهد الراتنجية المسبوكة بقدرة 10 كيلوفولت؟
تُستخدم بشكل أساسي في أنظمة التوزيع الداخلية بقدرة 10 كيلوفولت. توفر قياساً دقيقاً وحماية لمعدات التوزيع في محطات المحولات والمنشآت الصناعية.
