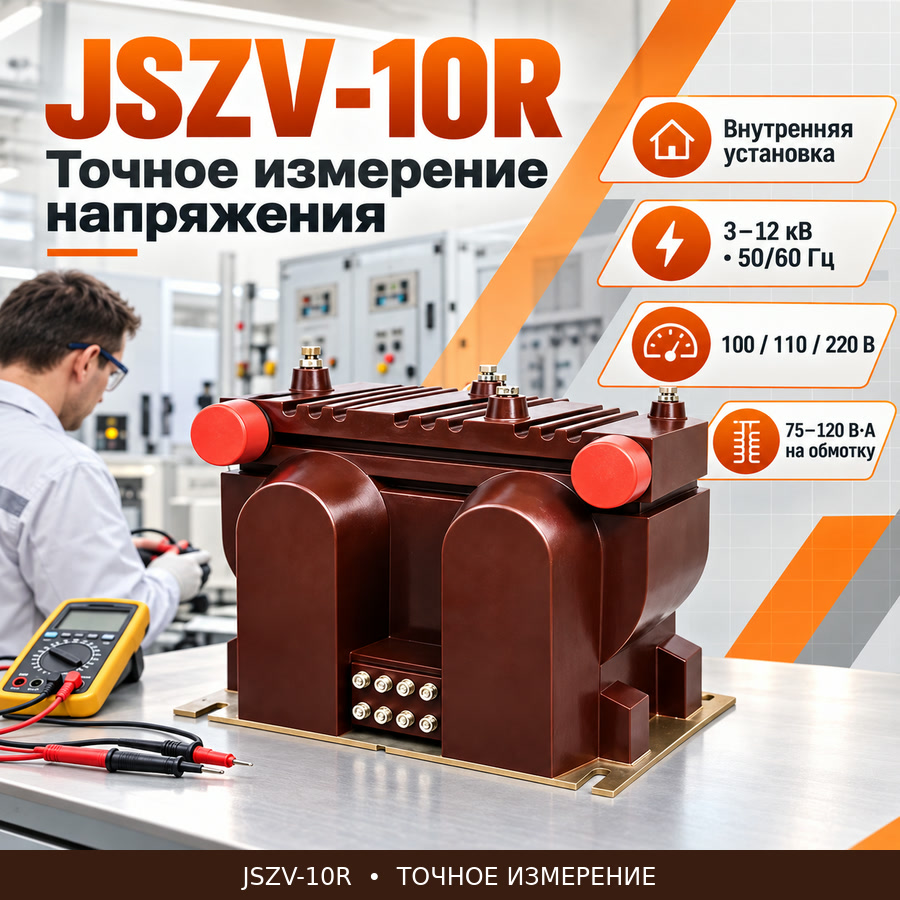

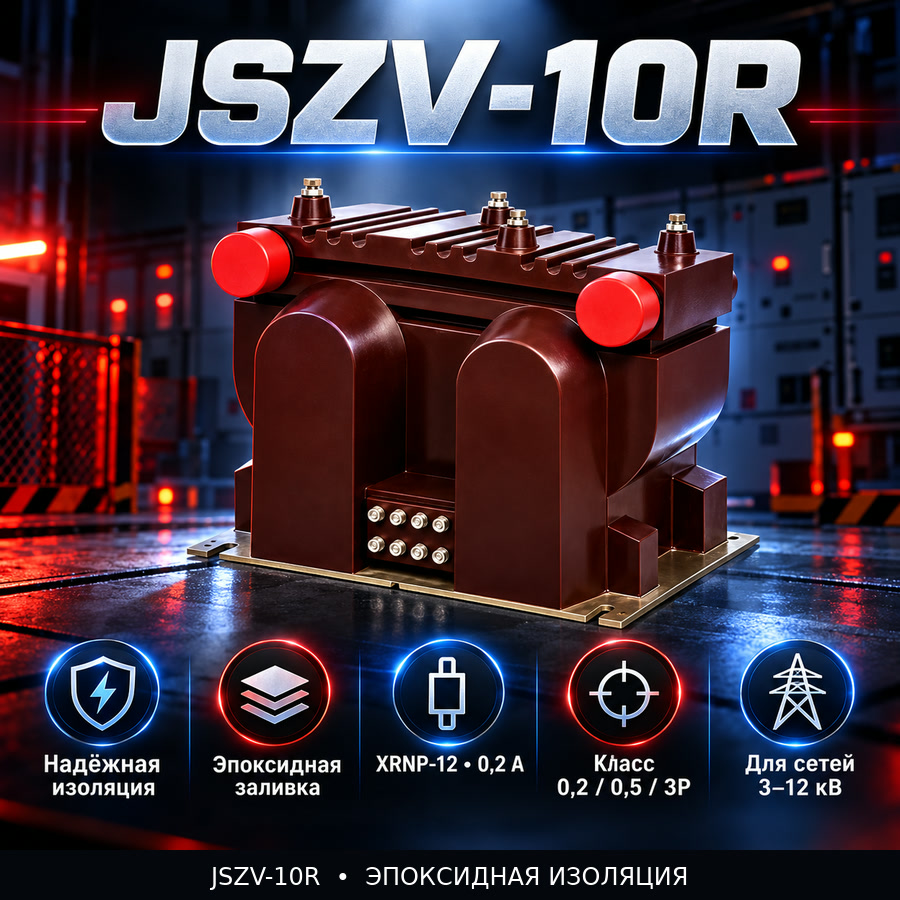

Технические параметры

Условия эксплуатации

• Среда установки: Только внутри помещений
• Высота над уровнем моря: ≤ 1000 м (по запросу выше)
• Температура окружающей среды: от -5 °C до +40 °C
• Относительная влажность: ≤ 95%, без конденсации
• Степень загрязнения: II
• Положение при монтаже: Вертикальное
• Условия окружающей среды: Отсутствие коррозионных газов, взрывоопасных сред, сильной вибрации или механических ударов

Технические данные

Установка и подключение

Схема монтажа

Правильная установка требует соблюдения маркировки полярности и стандартов заземления. Первичные выводы (A/X) подключаются к шинам среднего напряжения, а вторичные выводы (a/x) — к цепям измерения или защиты. Одна точка вторичной цепи должна быть надёжно заземлена в соответствии с требованиями IEC/ГОСТ. Перед началом работ убедитесь, что все цепи обесточены.

Габаритные размеры

Подбор и частые вопросы

Руководство по выбору

• Определите класс напряжения сети (3 кВ, 6 кВ или 10 кВ) для установки номинального первичного напряжения.
• Выберите конфигурацию фаз: JSZV1-10R (однофазный), JSZV2-10R (V-V) или JSZV3-10R (трёхфазный).
• Выберите вторичное напряжение (100 В, 110 В или 220 В) в соответствии с требованиями подключаемых приборов.
• Назначьте класс точности в зависимости от назначения: 0,2/0,5 для измерений, 3P для защиты.
• Рассчитайте суммарную нагрузку (ВА) для каждой обмотки с учётом потерь в проводах; не превышайте номинальную мощность.

Часто задаваемые вопросы

В1: Как правильно выбрать между моделями JSZV1-10R, JSZV2-10R и JSZV3-10R для применения в распределительном устройстве среднего напряжения?

Выбор зависит от конфигурации вашей системы и требований к измерению. JSZV1-10R — однофазный трансформатор, используемый для контроля напряжения «фаза-земля» в трёхфазных системах, где требуется измерение или защита только одной фазы. JSZV2-10R реализует схему соединения V-V (разомкнутый треугольник) с использованием двух однофазных трансформаторов — идеален для трёхфазных трёхпроводных систем 10 кВ без нейтрали, часто применяемых в распределительных подстанциях для измерения и защиты с меньшим количеством аппаратов. JSZV3-10R — интегрированный трёхфазный блок, подходящий для приложений, требующих полного трёхфазного контроля напряжения, например, в коммерческом учёте или сложных схемах защиты. Выбирайте JSZV2-10R для экономичных V-V схем; используйте JSZV3-10R, если позволяет пространство и критически важна сбалансированная трёхфазная точность. Всегда проверяйте совместимость с компоновкой шин распределительного устройства и требованиями входов вторичных приборов.

В2: Почему нагрузка (мощность в ВА) важна при выборе трансформатора JSZV-10 кВ, и как её занижение влияет на работу?

Нагрузка напрямую влияет на точность и тепловую стабильность. Серия JSZV предлагает 75 ВА или 120 ВА на обмотку — это максимальная полная мощность, которую вторичная обмотка может отдать, сохраняя заявленный класс точности (например, 0,2 или 0,5). Суммарная нагрузка включает импеданс подключённых приборов, реле и сопротивление проводов. Например, цепь учёта класса 0,5 с 50 м медного провода сечением 2,5 мм² добавляет ~0,8 Ом, что составляет ~8 ВА при 100 В. Если суммарная нагрузка превышает номинальную (например, 75 ВА), возрастает падение напряжения, вызывая ошибки коэффициента трансформации и фазы, нарушающие пределы класса точности по IEC 61869-3. Недостаточная мощность также создаёт риск перегрева при длительной нагрузке. Всегда выполняйте расчёт нагрузки на этапе проектирования и выбирайте вариант на 120 ВА, если возможна будущая модернизация или неопределённость нагрузок.

В3: Какие ключевые меры предосторожности при монтаже трансформаторов напряжения JSZV с эпоксидной изоляцией в распределительных устройствах внутри помещений обеспечивают безопасность и точность?

Основные меры предосторожности: (1) Обесточьте цепи как первичной, так и вторичной стороны перед работой — остаточный заряд или обратная подача от подключённых устройств создают опасность поражения током. (2) Заземлите вторичную обмотку в одной точке (обычно на клеммной колодке приборов), чтобы предотвратить циркуляцию токов и сохранить целостность измерений согласно IEC 61869-3 и ГОСТ Р МЭК 61869. (3) Соблюдайте минимальные расстояния утечки для степени загрязнения II (≥20 мм/кВ для систем 10 кВ); избегайте установки рядом с острыми кромками или источниками проводящей пыли. (4) Устанавливайте строго вертикально, как указано — отклонения могут изменить распределение внутренних напряжений в эпоксидной массе и повлиять на долговременные диэлектрические свойства. (5) Проверьте полярность (клеммы A/a) на соответствие фазировке системы, чтобы избежать ошибок учёта или неправильного срабатывания защиты. Наконец, убедитесь, что предохранитель ВН (XRNP□-12) правильно установлен; неправильная установка снижает способность прерывания тока короткого замыкания (номинал 50 кА).

В4: Как встроенный предохранитель ВН (обозначаемый суффиксом «R») повышает надёжность системы и какие у него ограничения?

Предохранитель XRNP□-12 (0,2 А, отключающая способность 50 кА) обеспечивает защиту от сверхтоков на первичной стороне при внутренних повреждениях или коротких замыканиях на стороне низкого напряжения, изолируя неисправный ТН без отключения основного выключателя. Это повышает селективность и сокращает зону отключения в кольцевых или радиальных сетях. Однако предохранитель не предназначен для регулярных коммутаций или защиты от перегрузок — он срабатывает только при больших токах повреждения (обычно >10× номинального тока). Он не защищает от деградации изоляции, частичных разрядов или повреждений на вторичной стороне. Кроме того, замена предохранителя требует квалифицированного персонала из-за рисков, связанных с накопленной энергией, и должна выполняться по протоколам защиты от дуговой вспышки. Примечание: номинал предохранителя рассчитан для системы 10 кВ с Um = 12 кВ; проверяйте его согласование с вышестоящей защитой при системных исследованиях.

В5: Какие технические компромиссы следует учитывать при сравнении эпоксидных литых ТН (например, JSZV-10 кВ) с масляными или сухими аналогами при принятии решений о закупке?

Эпоксидные литые ТН (например, серия JSZV) обеспечивают превосходную влагостойкость, отсутствие риска возгорания, минимальное техническое обслуживание и компактные размеры — идеальны для распределительных устройств внутри помещений в городских подстанциях или коммерческих зданиях. Они превосходят масляные ТН в условиях повышенной влажности или ограниченного пространства, но обычно имеют меньшую тепловую массу, ограничивая кратковременную перегрузочную способность. По сравнению с сухими ТН открытой конструкции, эпоксидная заливка обеспечивает лучшую устойчивость к загрязнениям (подходит для степени загрязнения II) и стабильную диэлектрическую прочность (уровень изоляции 12/42/75 кВ). Однако эпоксидные блоки менее ремонтопригодны — при повреждении обычно требуется замена. При закупке следует учитывать полную стоимость жизненного цикла: хотя первоначальная стоимость может быть на 10–15% выше базовых сухих типов, сниженные затраты на обслуживание и повышенная надёжность часто оправдывают эту надбавку в критически важных приложениях учёта или защиты.

В6: Поддерживает ли серия JSZV-10 кВ нестандартные коэффициенты трансформации или двойные вторичные обмотки для совмещения функций учёта и защиты?

Да. Хотя стандартные модели используют распространённые коэффициенты, такие как 10 000/√3 : 100/√3 В, нестандартные коэффициенты (например, 6 600 : 110 В) могут быть изготовлены по запросу. Более важно, что поддерживаются многопроходные конфигурации — одна первичная обмотка с двумя или более вторичными (например, класс 0,2 для коммерческого учёта + класс 3P для защиты), каждая со своей номинальной нагрузкой (например, 30 ВА + 50 ВА). Это исключает взаимное влияние нагрузок между чувствительными цепями учёта и надёжными цепями защиты. Указывайте количество обмоток, классы точности, нагрузку на каждую обмотку и распределение выводов при заказе. Примечание: добавление обмоток может незначительно увеличить габариты и потребовать проверки характеристик намагничивания сердечника для поддержания точности при всех режимах нагрузки.

В7: Какие последствия для характеристик имеет эксплуатация трансформатора JSZV-10 кВ на частоте 60 Гц вместо стандартных 50 Гц?

Работа на 60 Гц влияет на плотность магнитного потока в сердечнике и потери. Поскольку наведённое напряжение E ∝ 4,44·f·N·B·A, при том же первичном напряжении увеличение частоты снижает плотность потока (B), что обычно улучшает точность и уменьшает потери в сердечнике. Однако трансформатор должен быть специально спроектирован или проверен для работы на 60 Гц — стандартные устройства на 50 Гц могут демонстрировать изменённые характеристики погрешности при использовании на 60 Гц без повторной калибровки. Компания Duomatech предлагает варианты на 60 Гц по запросу с корректировкой сечения сердечника или коэффициента трансформации для соответствия требованиям IEC 61869-3. Никогда не предполагайте взаимозаменяемость; всегда указывайте частоту при заказе. Несоответствие частоты может вызвать погрешности коэффициента трансформации, превышающие ±0,5%, даже в пределах номинальной нагрузки.

В8: Какие процедуры технического обслуживания и признаки отказа должны контролировать инженеры предприятий при эксплуатации эпоксидных литых ТН JSZV?

Хотя эпоксидные ТН практически не требуют обслуживания, рекомендуются периодические проверки: (1) осмотр на наличие следов поверхностного разряда, трещин или обесцвечивания — признаков частичных разрядов или термического старения; (2) ежегодное измерение сопротивления изоляции (>1 000 МОм при 2 500 В постоянного тока) для выявления проникновения влаги; (3) проверка вторичного напряжения под нагрузкой; отклонения >±0,5% от ожидаемого коэффициента могут указывать на насыщение сердечника, проблемы с обмотками или чрезмерную нагрузку; (4) прослушивание на предмет аномального гудения — возможный признак ослабления пластин сердечника или постоянной составляющей от близлежащих выпрямителей; (5) после любого повреждения в сети визуальный осмотр встроенного предохранителя ВН (через смотровое окно, если имеется) или проверка целостности цепи. Заменяйте весь блок при механических повреждениях эпоксидного корпуса, так как ремонт на месте непрактичен. Типовой срок службы превышает 25 лет при номинальных условиях (-5°C до +40°C, ≤95% относительной влажности, степень загрязнения II).

Часто задаваемые вопросы

Q1: Можно ли устанавливать трансформатор JSZV-10R на улице?

Нет, модель предназначена только для внутренней установки. Эксплуатация допускается при температуре от -5 до +40 °C и влажности до 95% без конденсации. Уточняйте условия размещения у инженеров.

Q2: Какой класс точности выбрать для коммерческого учета?

Для расчетного учета электроэнергии используйте обмотку класса 0,2. Она обеспечивает высокую точность измерений в рабочих диапазонах. Для релейной защиты применяется класс 3P. Запросите схему выводов.

Q3: Подходит ли этот ТН для сетей 6 кВ?

Да, трансформатор напряжения адаптирован для работы в сетях 3, 6 и 10 кВ. Номинальное вторичное напряжение составляет 100 В или 110 В. Запросите точный коэффициент трансформации для проекта.

Q4: Выпускаются ли модели для частоты 60 Гц?

Стандартная частота составляет 50 Гц, но производство трансформаторов на 60 Гц возможно по индивидуальному запросу. Свяжитесь с отделом продаж для согласования спецификации и сроков.

Q5: Какие заводские испытания проходит оборудование перед отгрузкой?

Каждый трансформатор проходит стандартный комплекс приемо-сдаточных испытаний на заводе. Точный перечень протоколов и наличие сертификатов зависят от требований заказчика. Детали уточняйте при оформлении заказа.

Q6: В каких ячейках КРУ применяется серия JSZV-10R?

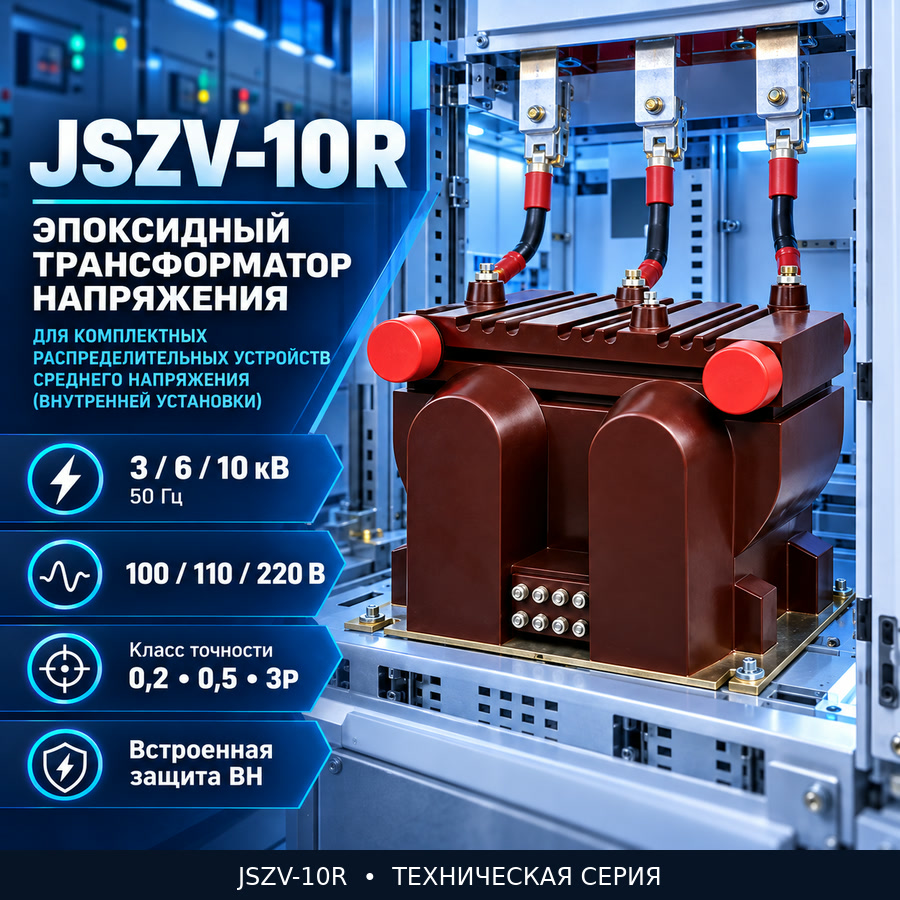

Эпоксидные трансформаторы напряжения интегрируются в комплектные распределительные устройства (КРУ) до 10 кВ. Они используются для питания цепей измерения, защиты и автоматики. Уточняйте габариты для компоновки ячейки.

Q7: Допускается ли эксплуатация на высоте более 1000 метров?

Базовое исполнение рассчитано на высоту до 1000 м над уровнем моря. Для высокогорных регионов требуется специальное исполнение с пониженными тепловыми нагрузками. Запросите расчет параметров.
