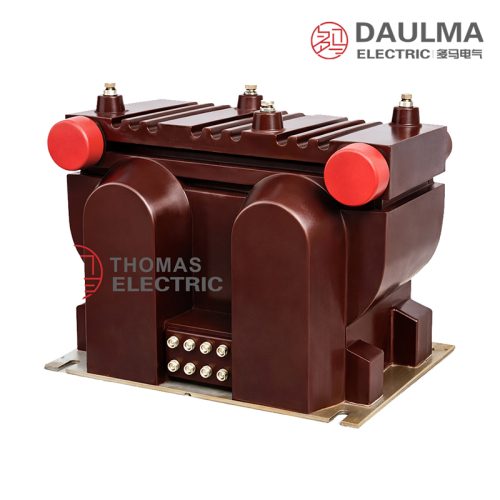

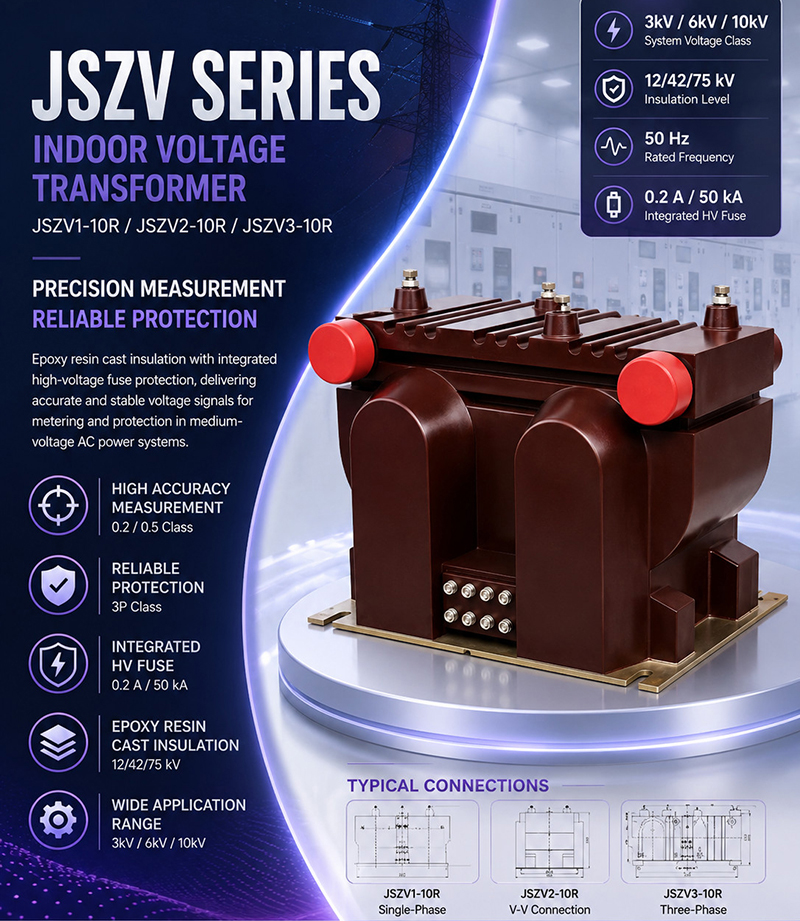

พารามิเตอร์ทางเทคนิค

สภาวะการใช้งาน

• สภาพแวดล้อมการติดตั้ง: ภายในอาคารเท่านั้น
• ระดับความสูง: ≤ 1000 ม. (สูงกว่าตามคำขอ)
• อุณหภูมิแวดล้อม: -5 องศาเซลเซียส ถึง +40 องศาเซลเซียส
• ความชื้นสัมพัทธ์: ≤ 95%, ไม่มีการควบแน่น
• ระดับมลภาวะ: II
• ทิศทางการติดตั้ง: แนวตั้ง
• สภาวะแวดล้อม: ปราศจากก๊าซกัดกร่อน สื่อกัมมันตรังสี การสั่นสะเทือนรุนแรง หรือแรงกระแทกเชิงกล

ข้อมูลทางเทคนิค

การติดตั้งและการเดินสาย

แผนผังการติดตั้ง

การติดตั้งที่ถูกต้องต้องปฏิบัติตามเครื่องหมายขั้วและมาตรฐานการกราวด์ ขั้วปฐมภูมิ (A/X) ต่อกับบัสบาร์แรงดันปานกลาง ในขณะที่ขั้วทุติยภูมิ (a/x) จ่ายให้วงจรวัดค่าหรือป้องกัน วงจรทุติยภูมิต้องกราวด์ที่จุดเดียวเท่านั้น ตามข้อกำหนด IEC/GB ตรวจสอบให้แน่ใจว่าวงจรทั้งหมดไม่มีไฟฟ้าก่อนดำเนินการ

ขนาดภายนอก

การเลือกและคำถามที่พบบ่อย

คู่มือการเลือกรุ่น

• กำหนดระดับแรงดันระบบ (3 kV, 6 kV หรือ 10 kV) เพื่อกำหนดรุ่นปฐมภูมิ
• เลือกการจัดเฟส: JSZV1-10R (เฟสเดียว), JSZV2-10R (V-V) หรือ JSZV3-10R (สามเฟส)
• เลือกแรงดันทุติยภูมิ (100 V, 110 V หรือ 220 V) ตามความต้องการของอุปกรณ์ที่ต่อใช้งาน
• กำหนดชั้นความแม่นยำตามการใช้งาน: 0.2/0.5 สำหรับวัดค่า, 3P สำหรับป้องกัน
• คำนวณ burden รวม (VA) สำหรับแต่ละขดลวด รวมถึงการสูญเสียจากสายไฟ; ห้ามเกินกำลังเอาต์พุตที่กำหนด

คำถามที่พบบ่อย

Q1: จะเลือกระหว่างรุ่น JSZV1-10R, JSZV2-10R และ JSZV3-10R อย่างไรให้เหมาะสมกับการใช้งานในตู้สวิตช์เกียร์แรงดันปานกลาง?

การเลือกขึ้นอยู่กับการจัดวางระบบและความต้องการวัดค่า JSZV1-10R เป็นหน่วยเฟสเดียว ใช้ตรวจสอบแรงดันระหว่างสายกับดินในระบบสามเฟส เมื่อต้องการวัดหรือป้องกันเพียงเฟสเดียว JSZV2-10R ใช้การต่อแบบ V-V (open-delta) ด้วยหน่วยเฟสเดียวสองตัว — เหมาะสำหรับระบบสามเฟสสามสาย 10 kV ที่ไม่มีสายกลาง ใช้ทั้งในสถานีจ่ายไฟเพื่อวัดค่าและป้องกันโดยลดจำนวนอุปกรณ์ JSZV3-10R เป็นหน่วยสามเฟสแบบรวมในตัว เหมาะกับการตรวจจับแรงดันสามเฟสครบถ้วน เช่น งานวัดค่าของผู้ให้บริการหรือระบบป้องกันซับซ้อน เลือก JSZV2-10R หากต้องการประหยัดต้นทุนในระบบ V-V; เลือก JSZV3-10R เมื่อมีพื้นที่เพียงพอและต้องการความแม่นยำสมดุลทั้งสามเฟส ตรวจสอบให้แน่ใจว่าเข้ากันได้กับการจัดวางบัสบาร์ในตู้สวิตช์เกียร์และความต้องการอินพุตของอุปกรณ์ทุติยภูมิเสมอ

Q2: เหตุใด burden (กำลัง VA) จึงสำคัญเมื่อกำหนดรุ่นหม้อแปลง JSZV-10KV และการกำหนดค่าน้อยเกินไปจะส่งผลต่อสมรรถนะอย่างไร?

Burden มีผลโดยตรงต่อความแม่นยำและความเสถียรทางความร้อน ชุด JSZV มีให้เลือก 75 VA หรือ 120 VA ต่อขดลวด — นี่คือกำลังปรากฏสูงสุดที่ขดลวดทุติยภูมิสามารถจ่ายได้โดยยังคงความแม่นยำตามที่กำหนด (เช่น ชั้น 0.2 หรือ 0.5) Burden รวมประกอบด้วยอิมพีแดนซ์จากมิเตอร์ รีเลย์ และความต้านทานของสายไฟ เช่น วงจรวัดค่าชั้น 0.5 ที่ใช้สายทองแดง 2.5 mm² ยาว 50 ม. จะเพิ่มความต้านทาน ~0.8 Ω ซึ่งเท่ากับ ~8 VA ที่ 100 V หาก burden รวมเกินค่าที่กำหนด (เช่น 75 VA) จะทำให้แรงดันตกเพิ่มขึ้น ส่งผลให้เกิดความคลาดเคลื่อนของอัตราส่วนและมุมเฟส จนละเมิดขีดจำกัดชั้นความแม่นยำตามมาตรฐาน IEC 61869-3 การกำหนด burden ต่ำเกินไปยังเสี่ยงต่อความร้อนสูงเกินเมื่อโหลดต่อเนื่อง ควรคำนวณ burden ให้ครบถ้วนระหว่างออกแบบ และเลือกรุ่น 120 VA หากคาดว่าจะมีการขยายระบบหรือโหลดไม่แน่นอนในอนาคต

Q3: ข้อควรระวังสำคัญในการติดตั้งหม้อแปลงแรงดัน JSZV แบบหล่อเรซินอีพ็อกซี่ในตู้สวิตช์เกียร์ภายในอาคารเพื่อความปลอดภัยและความแม่นยำมีอะไรบ้าง?

ข้อควรระวังสำคัญ ได้แก่: (1) ปลดวงจรปฐมภูมิและทุติยภูมิทั้งหมดก่อนดำเนินการ — ประจุตกค้างหรือกระแสย้อนกลับจากอุปกรณ์ที่ต่ออยู่อาจทำให้เกิดอันตรายจากไฟฟ้าช็อต (2) กราวด์ขดลวดทุติยภูมิที่จุดเดียวเท่านั้น (มักอยู่ที่ terminal block ของอุปกรณ์) เพื่อป้องกันกระแสไหลเวียนและรักษาความถูกต้องของการวัดตามมาตรฐาน IEC 61869-3 และ GB/T 20840 (3) รักษาระยะ creepage ขั้นต่ำตามระดับมลภาวะ II (≥20 มม./kV สำหรับระบบ 10 kV); หลีกเลี่ยงการติดตั้งใกล้ขอบคมหรือแหล่งฝุ่นนำไฟฟ้า (4) ติดตั้งในแนวตั้งตามที่กำหนด — การเอียงอาจเปลี่ยนการกระจายความเค้นภายในชิ้นหล่อเรซิน และส่งผลต่อสมรรถนะไดอิเล็กตริกระยะยาว (5) ตรวจสอบขั้ว (A/a) ให้ตรงกับเฟสของระบบ เพื่อหลีกเลี่ยงความผิดพลาดในการวัดค่าหรือการทำงานผิดพลาดของระบบป้องกัน สุดท้าย ตรวจสอบว่าฟิวส์แรงสูง (XRNP□-12) ติดตั้งแน่นสนิท; การใส่ไม่ถูกต้องจะลดความสามารถในการตัดกระแสลัดวงจร (กำหนดไว้ที่ 50 kA)

Q4: ฟิวส์แรงสูงในตัว (ระบุด้วยตัวอักษร “R”) เพิ่มความน่าเชื่อถือของระบบอย่างไร และมีข้อจำกัดอะไรบ้าง?

ฟิวส์ XRNP□-12 (0.2 A, ความสามารถในการตัดกระแสลัดวงจร 50 kA) ให้การป้องกันกระแสเกินด้านปฐมภูมิจากข้อผิดพลาดภายในหรือลัดวงจรด้านทุติยภูมิ แยกหม้อแปลงแรงดันที่ชำรุดออกจากวงจรโดยไม่ทำให้เบรกเกอร์หลักตัด ช่วยเพิ่มความเลือกสรร (selectivity) และลดขอบเขตการหยุดจ่ายไฟในเครือข่ายแบบ ring-main หรือ radial อย่างไรก็ตาม ฟิวส์นี้ไม่ได้ออกแบบสำหรับการเปิด-ปิดเป็นประจำหรือป้องกันโหลดเกิน — ทำงานเฉพาะเมื่อเกิดกระแสลัดวงจรระดับสูง (โดยทั่วไป >10× กระแสกำหนด) ฟิวส์ไม่สามารถป้องกันการเสื่อมสภาพของฉนวน การปล่อยประจุบางส่วน (partial discharge) หรือข้อผิดพลาดด้านทุติยภูมิ นอกจากนี้ การเปลี่ยนฟิวส์ต้องดำเนินการโดยบุคลากรที่มีคุณวุฒิ เนื่องจากมีความเสี่ยงจากพลังงานสะสม และต้องปฏิบัติตามมาตรการความปลอดภัย arc-flash หมายเหตุ: ค่าฟิวส์นี้คำนวณสำหรับระบบ 10 kV ที่มี Um = 12 kV; ควรตรวจสอบการประสานงานกับอุปกรณ์ป้องกันด้านบนระหว่างการศึกษาระบบ

Q5: เมื่อเปรียบเทียบหม้อแปลงแรงดันแบบหล่อเรซินอีพ็อกซี่ เช่น JSZV-10KV กับแบบเติมน้ำมันหรือแบบแห้ง ควรพิจารณาจุดแลกเปลี่ยนทางเทคนิคใดในการตัดสินใจจัดซื้อ?

หม้อแปลงแรงดันแบบหล่อเรซินอีพ็อกซี่ (เช่น ชุด JSZV) มีความต้านทานความชื้นดีเยี่ยม ไม่มีความเสี่ยงจากไฟไหม้ บำรุงรักษาน้อย และขนาดกะทัดรัด — เหมาะสำหรับตู้สวิตช์เกียร์ภายในอาคารในสถานีไฟฟ้าย่านเมืองหรืออาคารพาณิชย์ ให้สมรรถนะดีกว่าแบบเติมน้ำมันในสภาพแวดล้อมที่มีความชื้นหรือพื้นที่จำกัด แต่มวลความร้อนต่ำกว่า จึงรองรับโหลดเกินชั่วคราวได้น้อยกว่า เมื่อเทียบกับแบบแห้งโครงเปิด แบบหล่อเรซินให้ความทนทานต่อมลภาวะดีกว่า (เหมาะกับระดับมลภาวะ II) และความแข็งแรงไดอิเล็กตริกสม่ำเสมอ (ระดับฉนวน 12/42/75 kV) อย่างไรก็ตาม หน่วยแบบเรซินซ่อมแซมได้ยาก — หากเสียหายมักต้องเปลี่ยนทั้งชุด การจัดซื้อควรพิจารณาต้นทุนตลอดอายุการใช้งาน: แม้ราคาเริ่มต้นอาจสูงกว่าแบบแห้งทั่วไป 10–15% แต่ค่าบำรุงรักษาน้อยลงและความน่าเชื่อถือสูงกว่า มักคุ้มค่าในงานวัดค่าหรือป้องกันที่สำคัญ

Q6: ชุด JSZV-10KV รองรับอัตราส่วนแรงดันที่ไม่เป็นมาตรฐานหรือขดลวดทุติยภูมิคู่สำหรับใช้งานวัดค่าและป้องกันร่วมกันได้หรือไม่?

ได้ แม้รุ่นมาตรฐานจะใช้อัตราส่วนทั่วไป เช่น 10,000/√3 : 100/√3 V แต่สามารถผลิตอัตราส่วนตามสั่ง (เช่น 6,600 : 110 V) ได้ ที่สำคัญกว่าคือ รองรับการจัดวางหลายขดลวด — ขดลวดปฐมภูมิหนึ่งชุดกับขดลวดทุติยภูมิสองชุดหรือมากกว่า (เช่น ชั้น 0.2 สำหรับวัดค่ารายได้ + ชั้น 3P สำหรับป้องกัน) โดยแต่ละขดลวดมี burden กำหนดแยกต่างหาก (เช่น 30 VA + 50 VA) ช่วยหลีกเลี่ยงการรบกวน burden ระหว่างวงจรวัดค่าที่ละเอียดอ่อนกับวงจรป้องกันที่ทนทาน โปรดระบุจำนวนขดลวด ชั้นความแม่นยำแต่ละชุด burden ต่อขดลวด และการจัดวางขั้วขณะสั่งซื้อ หมายเหตุ: การเพิ่มขดลวดอาจเพิ่มขนาดกายภาพเล็กน้อย และต้องตรวจสอบลักษณะการกระตุ้นแกน (core excitation) เพื่อรักษาความแม่นยำภายใต้ทุกสภาวะโหลด

Q7: การใช้งานหม้อแปลง JSZV-10KV ที่ความถี่ 60 Hz แทน 50 Hz มาตรฐาน ส่งผลต่อสมรรถนะอย่างไร?

การใช้งานที่ 60 Hz ส่งผลต่อความหนาแน่นฟลักซ์แม่เหล็กและค่าสูญเสียในแกน เนื่องจากแรงดันเหนี่ยวนำ E ∝ 4.44·f·N·B·A การรักษาแรงดันปฐมภูมิเดิมที่ความถี่สูงขึ้นจะลดความหนาแน่นฟลักซ์ (B) ซึ่งโดยทั่วไปช่วยเพิ่มความแม่นยำและลดการสูญเสียในแกน อย่างไรก็ตาม หม้อแปลงต้องได้รับการออกแบบหรือตรวจสอบความถูกต้องสำหรับ 60 Hz โดยเฉพาะ — รุ่น 50 Hz มาตรฐานอาจแสดงลักษณะความคลาดเคลื่อนที่เปลี่ยนไปหากใช้ที่ 60 Hz โดยไม่ปรับสอบใหม่ Duomatech มีรุ่น 60 Hz ตามคำขอ โดยปรับพื้นที่หน้าตัดแกนหรืออัตราส่วนรอบลวดให้เป็นไปตามข้อกำหนดความแม่นยำของ IEC 61869-3 ห้ามสมมติว่าใช้แทนกันได้; ต้องระบุความถี่ขณะสั่งซื้อเสมอ การไม่ตรงกันของความถี่อาจทำให้เกิดความคลาดเคลื่อนของอัตราส่วนเกิน ±0.5% แม้ภายใน burden ที่กำหนด

Q8: วิศวกรโรงงานควรตรวจสอบการบำรุงรักษาและสัญญาณล้มเหลวใดบ้างสำหรับหม้อแปลงแรงดัน JSZV แบบหล่อเรซินอีพ็อกซี่ระหว่างอายุการใช้งาน?

แม้หม้อแปลงแรงดันแบบเรซินอีพ็อกซี่จะแทบไม่ต้องบำรุงรักษา แต่ควรตรวจสอบเป็นระยะ: (1) ตรวจสอบรอย tracking รอยแตกร้าว หรือการเปลี่ยนสีบนผิว — บ่งชี้ถึง partial discharge หรือการเสื่อมสภาพจากความร้อน (2) วัดค่าความต้านทานฉนวน (>1,000 MΩ ที่ 2,500 V DC) ปีละครั้ง เพื่อตรวจจับการรั่วซึมของความชื้น (3) ตรวจสอบแรงดันทุติยภูมิขณะโหลด; การเบี่ยงเบน >±0.5% จากอัตราส่วนที่คาดไว้อาจบ่งชี้ถึงการอิ่มตัวของแกน ปัญหาขดลวด หรือ burden มากเกิน (4) ฟังเสียงฮัมผิดปกติ — อาจเกิดจากแผ่นเหล็กหลวมหรือ DC bias จากเรกติไฟเออร์ใกล้เคียง (5) หลังเกิดข้อผิดพลาดในระบบ ตรวจสอบฟิวส์แรงสูงในตัวด้วยสายตา (ผ่านช่องมองหากมี) หรือทดสอบความต่อเนื่อง เปลี่ยนทั้งชุดหากเรซินมีความเสียหายเชิงกล เนื่องจากซ่อมแซมในสนามไม่ได้ อายุการใช้งานทั่วไปเกิน 25 ปีภายใต้สภาวะกำหนด (-5°C ถึง +40°C, ≤95% RH, ระดับมลภาวะ II)

คำถามที่พบบ่อย

Q1: หม้อแปลงแรงดัน JSZV-10KV ติดตั้งภายนอกอาคารได้หรือไม่

ไม่สามารถติดตั้งภายนอกได้ครับ รุ่นนี้กำหนดให้ติดตั้งภายในอาคารเท่านั้นในแนวตั้งและปราศจากการสั่นสะเทือนรุนแรง หากโครงการต้องการใช้งานภายนอก กรุณาติดต่อฝ่ายวิศวกรรมเพื่อเลือกรุ่นที่เหมาะสม

Q2: ควรเลือกชั้นความแม่นยำระดับใดสำหรับระบบป้องกัน

สำหรับระบบป้องกันควรเลือกชั้นความแม่นยำ 3P เพื่อความแม่นยำในสภาวะผิดปกติ รองรับกำลังเอาต์พุต 75 VA หรือ 120 VA ต่อขดลวดตามสเปกที่ระบุ

Q3: ต้องทำอย่างไรหากโครงการต้องการใช้งานความถี่ 60 Hz

สามารถระบุความต้องการในใบสั่งซื้อได้ครับ โรงงานรองรับการปรับเป็น 60 Hz ตามคำขอเฉพาะโครงการ โปรดแจ้งฝ่ายขายเพื่อยืนยันสเปกก่อนการผลิต

Q4: มีบริการสนับสนุนทางวิศวกรรมสำหรับคำนวณ Burden หรือไม่

มีบริการสนับสนุนวิศวกรรมครับ ทางโรงงานให้บริการคำนวณ Burden และแนะนำการรวมตู้สวิตช์เกียร์ตามข้อมูลโครงการ กรุณาส่งข้อมูล Single Line Diagram เพื่อให้วิศวกรประเมินเบื้องต้น

Q5: สเปกมาตรฐานรองรับระดับความสูงในการติดตั้งสูงสุดเท่าใด

รองรับสูงสุดที่ 1000 เมตรครับ หากพื้นที่ติดตั้งสูงกว่านี้ต้องสั่งผลิตแบบปรับลดฉนวนตามคำขอพิเศษ โปรดแจ้งระดับความสูงของโครงการให้ฝ่ายขายทราบ

Q6: หม้อแปลงแรงดัน JSZV-10KV เหมาะกับงานระบบไฟฟ้าประเภทใด

เหมาะกับระบบวัดค่าและป้องกันในตู้สวิตช์เกียร์ 3-12 kV ภายในอาคาร ใช้ฉนวนอีพ็อกซี่เรซินสำหรับงานวัดและรีเลย์ป้องกัน ระบุแรงดันที่ต้องการในใบสั่งซื้อ
