نظرة عامة

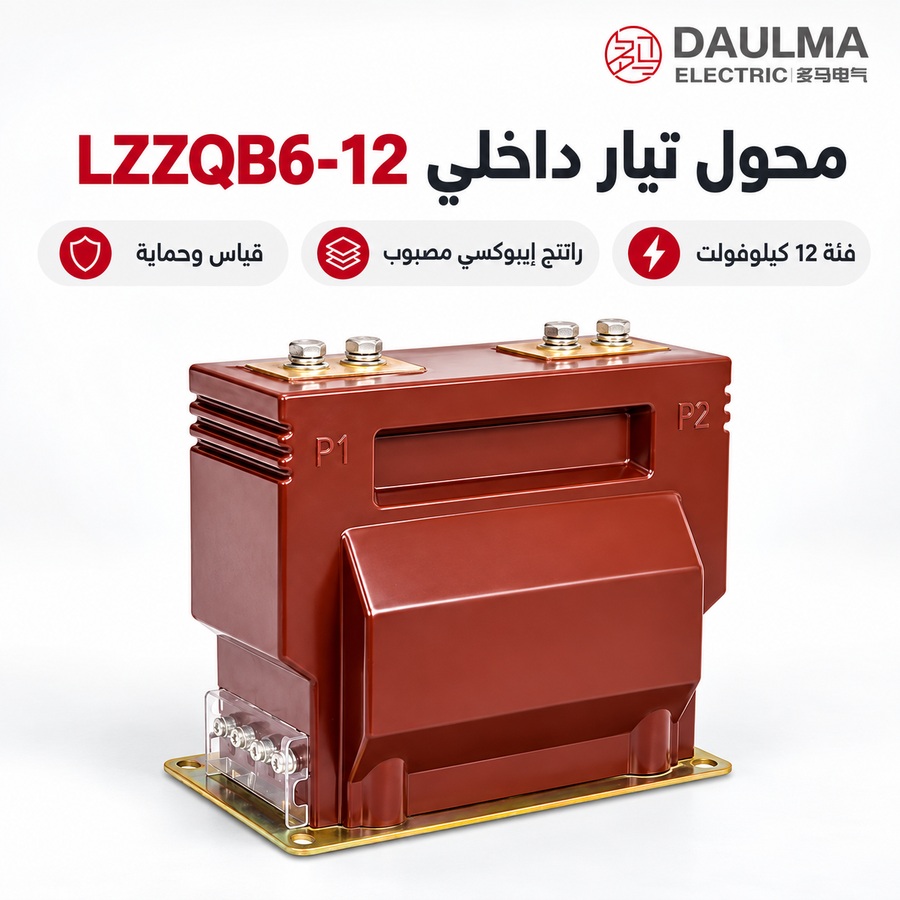

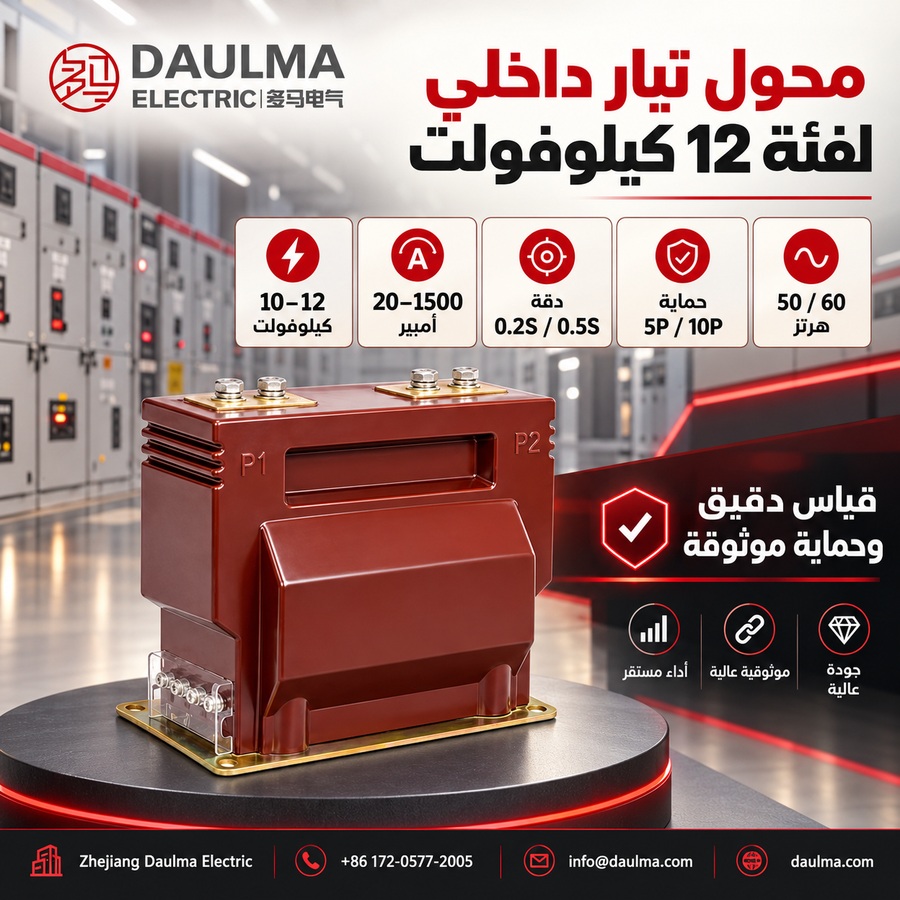

محولا التيار LZZQB6-12 وLZZB(J)6-12Q هما محولا تيار أحاديا الطور، من النوع الداخلي، مصنوعان بتقنية الصب بالراتنج الإيبوكسي، ومصممان لأنظمة الجهد المتوسط 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت. يتميزان بهيكل مغلق بالكامل من الراتنج الإيبوكسي يغلف لفّتي الابتدائي والثانوي والنواة المغناطيسية، مما يضمن قوة عزل عالية، ومقاومة للرطوبة، ومتانة ميكانيكية في بيئات الخزائن الداخلية.
يدعم هذان المحولان فئات دقة القياس (0.2S/0.5S) والحماية (5P/10P)، مما يجعلهما مناسبين لقياس الطاقة، وحماية المرحلات، ومراقبة الدوائر الفرعية، والتكامل مع أنظمة SCADA. وهما متوافقان مع معياري IEC 61869-1 وIEC 61869-2، ويعملان بشكل موثوق في أنظمة التيار المتردد بتردد 50 هرتز أو 60 هرتز مع تنسيق عزل من فئة 12 كيلوفولت.
لمحة سريعة عن المواصفات الرئيسية
| المعامل | القيمة |
|---|---|
| فئة الجهد | 10kV / 11kV / 12kV |
| أعلى جهد للمعدات | 12kV |
| مستوى العزل المقنن | 12/42/75kV |
| التردد المقنن | 50Hz / 60Hz |
| تيار الثانوي المقنن | 1A أو 5A |
| فئة دقة القياس | 0.2S, 0.5S |
| فئة دقة الحماية | 5P10, 5P15, 10P10, 10P15 |
| نوع النظام | أحادي الطور، داخلي |
| مادة العزل | مركب صب بالراتنج الإيبوكسي |
| معيار التطبيق | IEC 61869-1, IEC 61869-2 |
| بيئة التركيب | خزانات التوزيع الداخلية |
| الوظيفة الأساسية | قياس التيار، قياس الطاقة، حماية المرحلات |

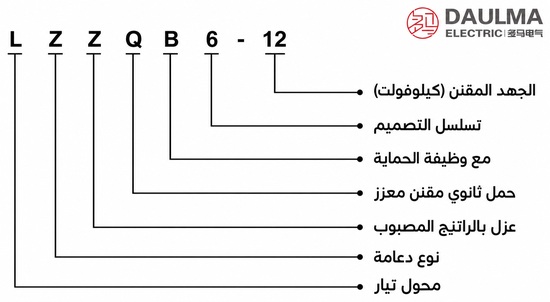

ترميز الموديل



- L: محول تيار
- Z: هيكل دعامة / عمودي
- Z: معزول بالراتنج الإيبوكسي / هيكل مغلق بالكامل
- Q: هيكل محسّن أو منصة تصميم سلسلة Q
- B: مزود بوظيفة الحماية / يتوفر بتكوين فئة الحماية
- J: تصميم مُعزَّز أو بحمل ثانوي موسّع حسب تكوين الموديل
- 6: تسلسل التصميم
- 10 / 12: تحديد فئة الجهد؛ LZZQB6-10 للمشاريع من فئة 10 كيلوفولت، بينما تُستخدم موديلات LZZQB6-12 / LZZB(J)6-12Q / LZZBJ6-12 لأنظمة العزل من فئة 12 كيلوفولت التي تغطي تطبيقات 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت
البناء
يتميز محولا التيار LZZQB6-12 وLZZB(J)6-12Q ببناء داخلي أحادي الطور من نوع الدعامة المغلقة بالكامل. يتم تضمين لفّتي الابتدائي والثانوي والنواة المغناطيسية بالكامل داخل جسم صلب من الراتنج الإيبوكسي. يوفر هذا العزل بالراتنج خصائص عزل كهربائي ممتازة، ومقاومة للرطوبة والتلوث، ودعماً ميكانيكياً قوياً لتركيبات خزانات التوزيع الداخلية ذات الجهد المتوسط. ويُزيل الهيكل المدمج الخالي من الفراغات الهوائية المسارات السطحية للتتبع الكهربائي، مما يعزز الموثوقية طويلة الأمد أثناء التشغيل المستمر في أنظمة التيار المتردد بتردد 50 هرتز أو 60 هرتز وبجهد يصل إلى 12 كيلوفولت.
المعطيات التقنية
ظروف التشغيل
- مكان التركيب: خزانات التوزيع الداخلية ذات الجهد المتوسط
- جهد النظام: فئة 10kV أو 11kV أو 12kV
- التردد المقنن: 50Hz / 60Hz
- مستوى العزل المقنن: 12/42/75kV
- درجة حرارة المحيط: من -5°C إلى +40°C
- الارتفاع: لا يتجاوز 1000 متر في ظروف التشغيل القياسية ما لم يُنص على خلاف ذلك
- بيئة التركيب: يجب أن تكون خالية من الاهتزاز الشديد، والغازات المسببة للتآكل، والمواد القابلة للانفجار، والتلوث الشديد، والتكثف غير الطبيعي.
- التطبيقات الخاصة: يُوصى بالتأكيد الفني قبل الطلب في حالات الارتفاع العالي، والرطوبة العالية، والمناطق الساحلية، والتلوث الشديد، أو تطبيقات الخزانات الخاصة.
المعايير الفنية
محولا LZZQB6-12 وLZZB(J)6-12Q هما محولا تيار مصنوعان بتقنية الصب بالراتنج الإيبوكسي، ومصممان لتطبيقات خزانات التوزيع الداخلية ذات الجهد المتوسط. يعملان ضمن فئة جهد مقننة من 10 إلى 12 كيلوفولت، وبنطاق درجة حرارة محيط من -5°C إلى +40°C، وخدمة قياسية حتى ارتفاع 1000 متر. وهما متوافقان مع معياري IEC 61869-1/-2 (ومعيار IEC 60044-1 كمرجع قديم)، ويدعمان تيارات أولية من 20A إلى 1500A، ويقدمان تكوينات ثانوية مرنة للقياس والحماية.
البيانات الفنية
| التيار الأولي المقنن (A) |
توليفة فئة الدقة |
خرج القياس 0.2S / 0.5S (VA) |
خرج القياس 0.5 (VA) |
خرج الحماية 5P15 / 10P15 (VA) |
التيار الحراري القصير |
التيار الديناميكي المقنن |
مرجع الوزن |
|---|---|---|---|---|---|---|---|
| 20–100 | 0.2S / 0.5S 0.2S / 10P 0.5S / 10P |
10 | 15 | 15 | 150 × I1n | 375 × I1n | حوالي 28 كغ |
| 150–300 | 15 | 20 | 31.5kA | 80kA | |||
| 400 | 20 | 30 | 31.5kA | 80kA | |||
| 500–600 | 20 | 30 | 44.5kA | 80kA | |||
| 800 | 30 | 40 | 63kA | 100kA | |||
| 1000–1500 | 30 | 40 | 63kA | 100kA |
ملاحظة: الجدول أعلاه لأغراض الاختيار الهندسي الأولي. إذا كان التيار الثانوي 1A أو كانت المعاملات المطلوبة خارج النطاق المذكور، فيجب تأكيد النسبة النهائية للتيار، وفئة الدقة، والخرج المقنن، والتيار الحراري، والتيار الديناميكي، وتخطيط المحطات بموجب اتفاق فني.

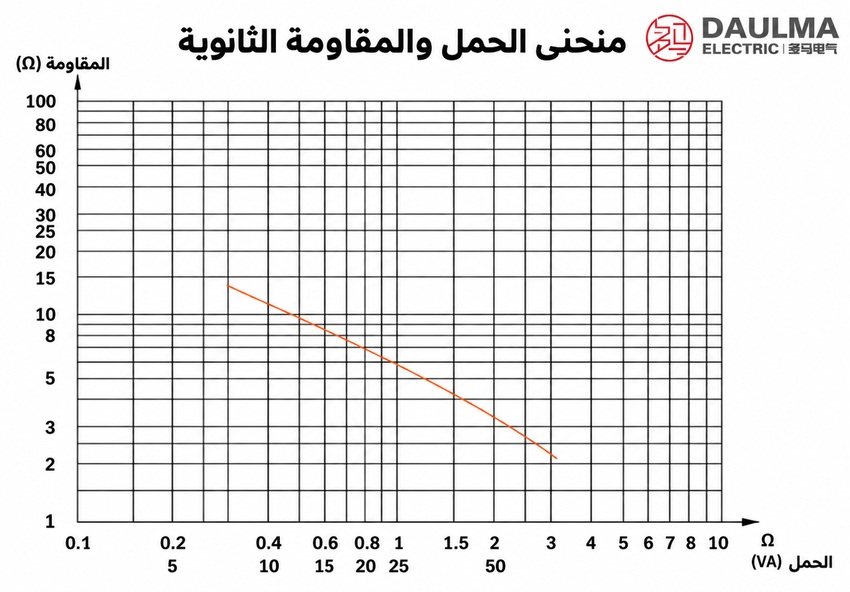

عامل حدود دقة الحماية 10P ومراجع الأحمال
| التيار الأولي المقنن (A) |
فئة الحماية النمطية |
الخرج المقنن (VA) |
ملاحظة التطبيق |
|---|---|---|---|
| 30–75 | 0.2 / 10P, 0.5 / 10P | 10 / 15 أو 15 / 20 | دوائر حماية وقياس ذات تيار منخفض |
| 100–300 | 0.5 / 10P15 | 15 / 20 | تكوين قياسي للقياس والحماية في الدوائر الفرعية |
| 400–600 | 0.2 / 0.5 / 10P15 | 20 / 20 / 30 أو 30 / 30 | تطبيقات حماية خزانات التوزيع ذات التيار المتوسط |
| 800–3150 | 0.5 / 10P15 | 30 / 30 أو 40 / 40 | تطبيقات الدوائر الفرعية ذات التيار العالي ولوحات الدخول الرئيسية |
التركيب والتوصيلات

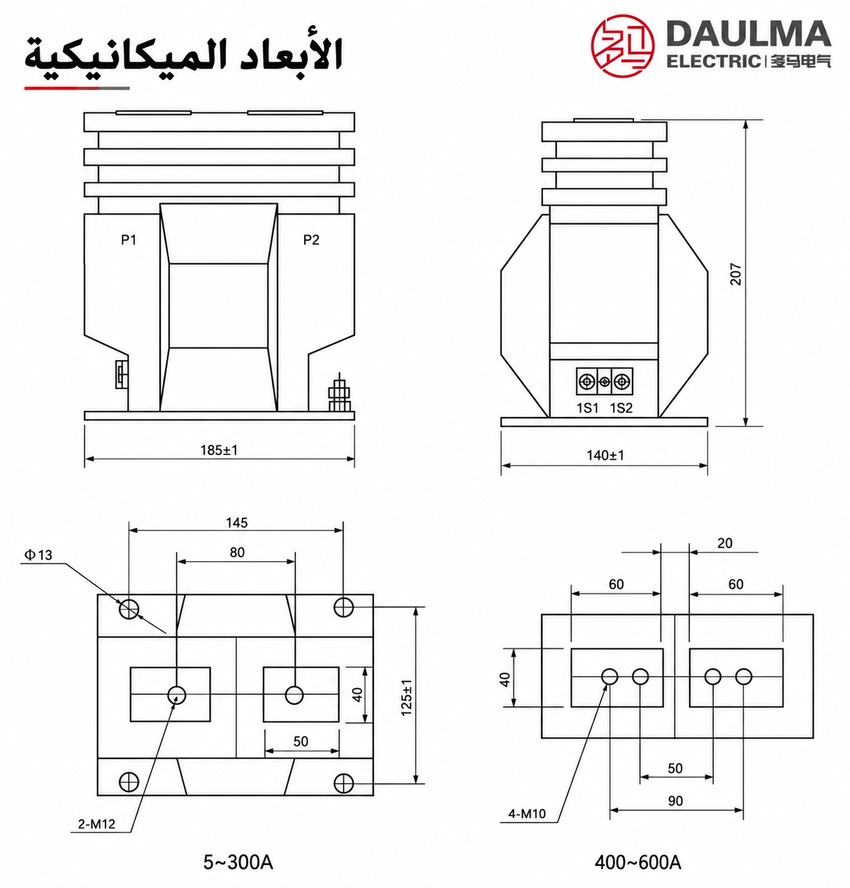

مخطط التركيب

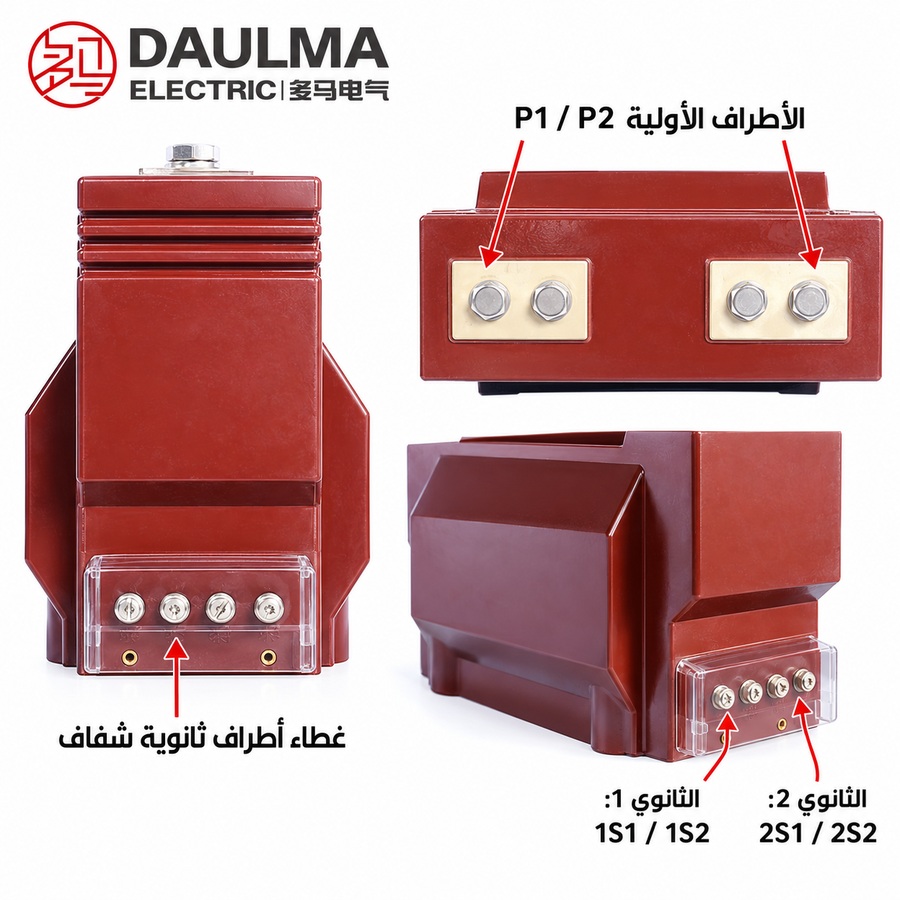

ترقيم المحطات والوظيفة
| ترقيم المحطة | الوظيفة | ملاحظة التطبيق |
|---|---|---|
| P1 / P2 | محطات الابتدائي | يُعرّف اتجاه التيار الابتدائي المرجعي عادةً من P1 إلى P2. |
| 1S1 / 1S2 | اللف الثانوي الأول | يُستخدم عادةً للقياس أو القياس أو أول لف ثانوي محدد. |
| 2S1 / 2S2 | اللف الثانوي الثاني | يُستخدم عادةً لحماية المرحلات أو دائرة ثانوية إضافية عند الحاجة. |
| غطاء المحطات الثانوية |
حماية توصيلات الثانوي | يساعد الغطاء الواقي على تقليل مخاطر التلامس العرضي ويدعم صيانة أكثر أماناً. |
تم تصميم محولي التيار LZZQB6-12 وLZZB(J)6-12Q للتركيب الداخلي في خزانات التوزيع ذات الجهد المتوسط. يتميزان بهيكل دعامة مغلق بالكامل من الراتنج الإيبوكسي، ويتم تركيبهما عبر لوحة قاعدية تحتوي على ثقوب تركيب مثقبة مسبقاً. توضع المحطات الأولية (P1/P2) وكتل المحطات الثانوية مع أغطيتها الواقية وفقاً للرسم الخارجي المعتمد لضمان التوافق مع تخطيط الخزانة والمسافات البينية للطور وسهولة الوصول للتوصيلات.
الاختيار والأسئلة الشائعة
دليل الاختيار
- تأكد من أعلى جهد للمعدات البالغ 12 كيلوفولت ومستوى العزل 12/42/75 كيلوفولت لنظام خزانات التوزيع الداخلية بجهد 10 كيلوفولت أو 11 كيلوفولت أو 12 كيلوفولت.
- اختر نسبة الابتدائي بناءً على الحمل المستمر الأقصى، ونطاق التشغيل الطبيعي، ودراسة الأعطال، ودقة القياس المطلوبة؛ وتأكد من النسب خارج النطاق المرجعي 20A–1500A.
- حدّد التيارات الثانوية 1A أو 5A، وعيّن كل لف ثانوي إما للقياس أو القياس أو الحماية مع فئة الدقة المطلوبة 0.2S/0.5S أو 5P/10P.
- أضف أحمال الأجهزة/المرحلات وأحمال الكابلات الثانوية، ثم اختر خرجاً بين 10VA–40VA مع عامل حدود التشبع (FS) أو عامل حدود دقة الحماية المطلوب.
- تحقق من التيار الحراري الديناميكي القصير، وعدد اللفات، واتجاه P1/P2، وتخطيط المحطات، وأبعاد القاعدة، والمسافات البينية للطور، والارتفاع، والبيئة الداخلية.
الأسئلة الشائعة
Q1: هل يمكن استخدام محول التيار هذا في أنظمة الجهد 11 كيلوفولت؟
نعم، يخضع لتأكيد المشروع. يُطبق في خزانات التوزيع الداخلية بجهود 10 أو 11 أو 12 كيلوفولت. حدد جهد النظام للتأكيد من المصنع.
Q2: أي فئة دقة مناسبة لعدادات الفوترة التجارية؟
اختر فئة الدقة 0.2S لتطبيقات القياس التجاري. يضمن هذا دقة ±0.2% ضمن نطاق التيار المقنن وفقاً لمعيار IEC 61869-2. تواصل معنا للمعايرة.
Q3: ما هي المعايير الدولية المتوافقة مع هذه المحولات؟
المحولات متوافقة تماماً مع معاييري IEC 61869-1 وIEC 61869-2. كما يُعتبر معيار IEC 60044-1 مرجعاً قديماً معتمداً. اطلب شهادات المطابقة عند الطلب.
Q4: كيف يجب أن تكون بيئة تركيب هذه المحولات الداخلية؟
يجب أن تكون بيئة التركيب خالية من الاهتزاز الشديد والغازات المسببة للتآكل. يُشترط عدم وجود تلوث شديد أو تكثف غير طبيعي. اتصل بنا للاستشارات الفنية.
Q5: هل تتوفر تيارات أولية مخصصة تتجاوز 1500 أمبير؟
النطاق القياسي يدعم تيارات أولية من 20 أمبير إلى 1500 أمبير. لأي متطلبات تيار أعلى أو تصميمات خاصة، يخضع الموضوع لتأكيد فني. تواصل مع المبيعات.
Q6: لماذا تُعد محولات Daulma الخيار الأمثل لخزانات التوزيع الداخلية؟
تُصنع بتقنية الصب بالراتنج الإيبوكسي لضمان العزل والمتانة. تُصنف ضمن محولات التيار 10-12 كيلوفولت لتطبيقات القياس والحماية. راجع الكتالوج للتفاصيل.
