Επιλογή και συχνές ερωτήσεις

Οδηγός Επιλογής

• Επιβεβαιώστε τη μέγιστη τάση εξοπλισμού 12kV και το επίπεδο μόνωσης 12/42/75kV για το σύστημα εσωτερικών πινάκων 10kV, 11kV ή 12kV.
• Επιλέξτε την πρωτεύουσα αναλογία με βάση το μέγιστο συνεχές φορτίο, το κανονικό εύρος λειτουργίας, τη μελέτη βραχυκυκλώματος και την απαιτούμενη ανάλυση μέτρησης· επιβεβαιώστε αναλογίες εκτός του εύρους αναφοράς 20A–1500A.
• Καθορίστε δευτερεύοντα 1A ή 5A και αναθέστε κάθε πυρήνα σε μέτρηση, μετρολογία ή προστασία με την απαιτούμενη κλάση 0.2S/0.5S ή 5P/10P.
• Προσθέστε τα φορτία οργάνων/ρελέ και των καλωδίων δευτερεύοντος, στη συνέχεια επιλέξτε έξοδο 10VA–40VA με τον απαιτούμενο FS ή συντελεστή ορίου ακρίβειας προστασίας.
• Επαληθεύστε το ρεύμα βραχυχρόνιας/δυναμικής αντοχής, τον αριθμό των πυρήνων, τον προσανατολισμό P1/P2, τη διάταξη των ακροδεκτών, τις διαστάσεις βάσης, τις αποστάσεις φάσεων, το υψόμετρο και το εσωτερικό περιβάλλον.

Συχνές Ερωτήσεις

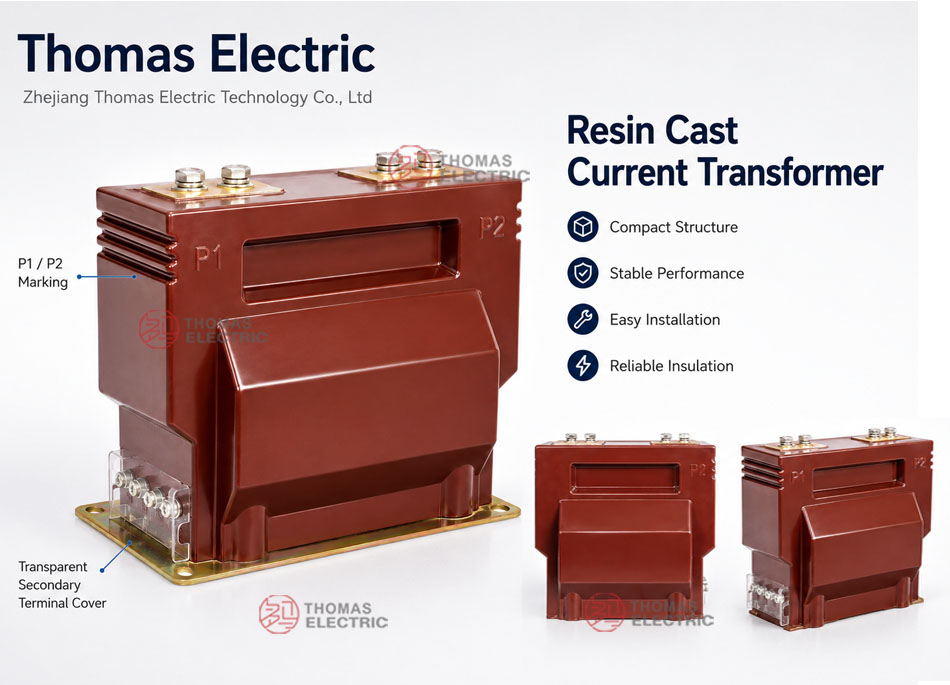

Ε1: Για ποιες εφαρμογές καταλλήλευονται οι LZZQB6-12 και LZZB(J)6-12Q;

Παρέχουν μέτρηση ρεύματος, μέτρηση ενέργειας (εσόδων ή λειτουργική) και σήματα προστασίας με ρελέ σε εσωτερικούς πίνακες 10kV–12kV.

Ε2: Ποιες κλάσεις μέτρησης και προστασίας είναι διαθέσιμες;

Οι επιλογές μέτρησης περιλαμβάνουν 0.2S, 0.5S, 0.2 και 0.5· οι επιλογές προστασίας περιλαμβάνουν 5P15, 10P10 και 10P15. Οι διαθέσιμοι συνδυασμοί εξαρτώνται από την αναλογία, το φορτίο και τη διάταξη των πυρήνων.

Ε3: Πρέπει να επιλέξω δευτερεύον 1A ή 5A;

Χρησιμοποιήστε την τιμή που απαιτεί η συνδεδεμένη συσκευή. Ένα δευτερεύον 1A συνήθως μειώνει το φορτίο των αγωγών σε μεγάλα μήκη καλωδίων, ενώ το 5A παραμένει κοινό σε υπάρχουσες εγκαταστάσεις.

Ε4: Πώς επιλέγεται το ονομαστικό φορτίο;

Προσθέστε το φορτίο κάθε συσκευής που συνδέεται σε αυτόν τον πυρήνα και το υπολογισμένο φορτίο καλωδίωσης, στη συνέχεια επιλέξτε μια ονομαστική έξοδο που καλύπτει το σύνολο χωρίς περιττή υπερδιάσταση.

Ε5: Τι σημαίνουν οι όροι FS και ALF;

Ο FS περιορίζει την έξοδο του πυρήνα μέτρησης κατά τη διάρκεια υψηλού πρωτεύοντος ρεύματος για να προστατεύσει τα όργανα. Ο ALF καθορίζει μέχρι πού ένας πυρήνας προστασίας διατηρεί τη σύνθετη ακρίβεια στο ονομαστικό του φορτίο.

Ε6: Μπορεί ο ΜΡ να χρησιμοποιηθεί πάνω από 1000m;

Τα τυπικά δεδομένα ισχύουν έως 1000m. Υψηλότερο υψόμετρο μπορεί να μειώσει την εξωτερική μόνωση και την απόδοση ψύξης, επομένως πρέπει να επιβεβαιωθούν αναθεωρημένες αποστάσεις ή ειδικός σχεδιασμός.

Ε7: Μπορεί το δευτερεύον να αποσυνδεθεί ενώ είναι υπό τάση;

Όχι. Ένα ανοιχτό δευτερεύον ΜΡ μπορεί να αναπτύξει επικίνδυνη τάση. Κάντε το πρωτεύον ασφαλές ή βραχυκυκλώστε το δευτερεύον μέσω εγκεκριμένου ακροδέκτη πριν αποσυνδέσετε όργανα ή ρελέ.

Frequently Asked Questions

Q1: Μπορεί ο μετασχηματιστής 10kV να εγκατασταθεί σε δίκτυα 11kV;

Ναι, κατόπιν επιβεβαίωσης του έργου. Κατάλληλος για εσωτερικούς πίνακες 10kV, 11kV ή 12kV. Προσδιορίστε την τάση συστήματος για τεχνική επιβεβαίωση από το εργοστάσιο.

Q2: Ποιες είναι οι απαιτήσεις περιβάλλοντος για την εσωτερική εγκατάσταση;

Εγκαθίσταται σε χώρους χωρίς έντονες δονήσεις, διαβρωτικά αέρια ή εκρηκτικά μέσα. Η θερμοκρασία περιβάλλοντος πρέπει να κυμαίνεται από -5°C έως +40°C. Επικοινωνήστε μαζί μας για ειδικές περιβαλλοντικές συνθήκες.

Q3: Σε ποια διεθνή πρότυπα συμμορφώνονται οι μετασχηματιστές εποξειδικής ρητίνης;

Συμμορφώνονται πλήρως με τα πρότυπα IEC 61869-1 και IEC 61869-2. Για παλαιότερα συστήματα, ισχύει η αναφορά στο IEC 60044-1. Αιτηθείτε το πιστοποιητικό συμμόρφωσης κατά την παραγγελία.

Q4: Πώς διαμορφώνεται το πρωτεύον ρεύμα για εφαρμογές έως 1500A;

Τα πρωτεύοντα ρεύματα διαμορφώνονται από 20A έως 1500A. Προσφέρονται ευέλικτες αναλογίες δευτερεύοντος για μέτρηση και προστασία. Επιβεβαιώστε τις ακριβείς τεχνικές προδιαγραφές με το εργοστάσιο.

Q5: Πότε απαιτείται ειδική τεχνική επιβεβαίωση για την εγκατάσταση του μετασχηματιστή;

Απαιτείται τεχνική επιβεβαίωση όταν το υψόμετρο υπερβαίνει τα 1000 μέτρα ή υπάρχουν ειδικές συνθήκες. Η τυπική λειτουργία καλύπτει έως 1000m. Επικοινωνήστε με το τεχνικό τμήμα για λεπτομέρειες.

Q6: Πού εφαρμόζονται αυτοί οι μετασχηματιστές ρεύματος μέσης τάσης;

Εφαρμόζονται αποκλειστικά σε εσωτερικούς πίνακες μέσης τάσης. Η χυτή εποξειδική ρητίνη παρέχει επίπεδο μόνωσης 12/42/75kV. Κατάλληλοι για συστήματα 50Hz/60Hz.
