نظرة عامة
يُعد محول التيار LZZW6-10 / LZZW-10/12 محولاً خارجياً من النوع العمودي، معزولاً بالكامل بالراتنج المصبوب، ومصمماً لأنظمة الطاقة المتناوبة بجهد 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت وبتردد 50 هرتز أو 60 هرتز. ويضمن هيكله المغلق المصمت أداءً عازلاً موثوقاً تحت الظروف الخارجية القاسية.
تم تصميمه للقياس (بدقة تصل إلى الفئة 0.2S) والحماية (10P)، ويدعم تيارات ثانوية قدرها 5 أمبير أو 1 أمبير أو 2 أمبير حسب متطلبات المشروع. وهو يلبي متطلبات القياس الخارجي، وحماية المرحلات، وقياس الطاقة في البيئات المعرضة مثل التركيبات على الأعمدة، والمحطات الفرعية المفتوحة، والمناطق الملوثة.
ملخص المواصفات الرئيسية
| المعامل | القيمة المقننة |
|---|---|
| جهد النظام | 10 كيلوفولت، 11 كيلوفولت، 12 كيلوفولت |
| مستوى العزل المقنن | 12/42/75 كيلوفولت |
| التردد المقنن | 50 هرتز / 60 هرتز |
| التيار الثانوي المقنن | 5 أمبير / 1 أمبير (2 أمبير اختياري) |
| معامل القدرة للحمل | cosφ = 0.8 متأخر |
| فئات الدقة | 0.2S، 0.2، 0.5، 0.5S، 10P |
| نوع العزل | راتنج مصبوب مغلق بالكامل |
| مكان التركيب | خارجي |
| فئة التلوث | فئة II مرجعية |

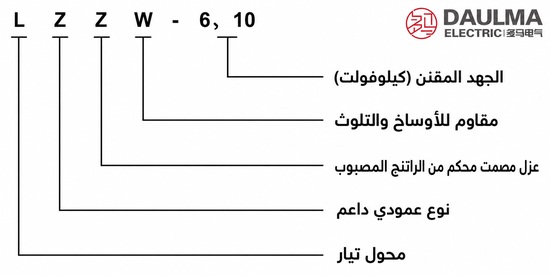

ترميز الموديل
- L: محول تيار
- Z: هيكل داعم من النوع العمودي
- Z: عزل مصمت بمادة الراتنج المصبوب
- W: تصميم مقاوم للأوساخ والتلوث الخارجي
- 6 / 10: رمز فئة الجهد المقنن
- 10/12: فئة كتالوج جهد 10 كيلوفولت مع تنسيق عزل 12 كيلوفولت لأنظمة 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت
البناء
يتميز محول التيار LZZW6-10 / LZZW-10/12 بهيكل عمودي موحد مصنوع من راتنج الإبوكسي المصبوب تحت فراغ، يغلف بالكامل الموصل الأولي، والقلب المغناطيسي، واللفات الثانوية. ويوفّر هذا البناء المصمت من الراتنج المصبوب قوة ميكانيكية عالية، ومقاومة ممتازة للرطوبة، وخصائص عازلة مستقرة تحت التعرض الخارجي. ويتضمن السطح الخارجي ملفاً مضاداً للتلوث مع مسافة زحف محسّنة لتحمل الغبار والرطوبة والمطر والتلوث الصناعي. وتوجد المحطات الثانوية داخل صندوق محطات مغلق بدرجة حماية IP، مما يضمن موثوقية طويلة الأمد في التركيبات المفتوحة.
المعطيات التقنية
شروط التشغيل
- موقع التركيب: نظام توزيع الجهد المتوسط الخارجي
- جهد النظام: شبكات فئة 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت
- التردد المقنن: 50 هرتز / 60 هرتز
- التيار الثانوي المقنن: 5 أمبير / 1 أمبير، مع توفر 2 أمبير حسب متطلبات المشروع
- متطلبات مقاومة التلوث الخارجي: فئة II مرجعية
- بيئة التركيب: يجب التحقق من شدة التلوث، والارتفاع، والرطوبة، ودرجة الحرارة، وحمل الرياح، واستقرار التركيب.
- ملاحظة تطبيق خاصة: للتطبيقات الساحلية أو ذات الرطوبة العالية أو التلوث الشديد أو الارتفاعات العالية، يجب التأكيد التقني على مسافة الزحف وتنسيق العزل.
المعايير الفنية
محولا LZZW6-10 وLZZW-10/12 هما محولا تيار خارجيان من النوع العمودي بعزل مصبوب، مصممان لأنظمة فئة 10–12 كيلوفولت. ويتميزان بمستوى عزل مقنن 12/42/75 كيلوفولت، ويعملان بتردد 50/60 هرتز، ويدعمان نطاقات تيار أولي من 20 أمبير حتى 3000 أمبير. وهما متوافقان مع المعيارين IEC 60044-1 وGB1208-2006، ومناسبتان للارتفاعات وظروف البيئة التي تتطلب أداءً مضاداً للتلوث من الفئة II.
| التيار الأولي المقنن (A) |
فئة الدقة |
القدرة المقننة (VA) |
التيار الحراري القصير |
التيار الديناميكي |
|---|---|---|---|---|
| 20–40 / 40 | 0.2S / 0.2 / 10P 0.2 / 10P أو 0.5 / 10P 0.5S / 0.5 / 10P |
0.2: 10 0.2S: 10 0.5S: 10 0.5: 15 10P: 15 |
6.3 كيلو أمبير | 15 كيلو أمبير |
| 30–60 / 60 | 9 كيلو أمبير | 22.5 كيلو أمبير | ||
| 40–75 / 75 | 15 كيلو أمبير | 37.5 كيلو أمبير | ||
| 50–100 / 100 | 18 كيلو أمبير | 45 كيلو أمبير | ||
| 75–150 / 150 | 25 كيلو أمبير | 55 كيلو أمبير | ||
| 100–200 / 200 | 50 كيلو أمبير | 110 كيلو أمبير | ||
| 150–300 / 300 | 60 كيلو أمبير | 130 كيلو أمبير | ||
| 200–400 / 400 | ||||
| 300–600 / 600 | ||||
| 400–800 / 800 | ||||
| 500–1000 / 1000 | ||||
| 1200–1500 | 80 كيلو أمبير | 100 كيلو أمبير | ||
| 2000–3000 |
تكوين المحطات
| منطقة المحطة | الوظيفة | ملاحظة هندسية |
|---|---|---|
| P1 / P2 | محطات التيار الأولي | الاتصال وفقاً لرسم التركيب الخارجي واتجاه التيار في النظام. |
| S1 / S2 | إخراج التيار الثانوي | الاتصال بالعدادات أو المرحلات أو أجهزة المراقبة وفقاً للقطبية. |
| نقطة التأريض | تأريض السلامة | يجب أن يتوافق التأريض مع متطلبات المحطات الفرعية والمعدات الخارجية. |
| جهاز تقصير ثانوي | سلامة الصيانة | تقصير الدائرة الثانوية قبل فصل الأجهزة مثل العدادات أو المرحلات. |
التركيب والتوصيلات

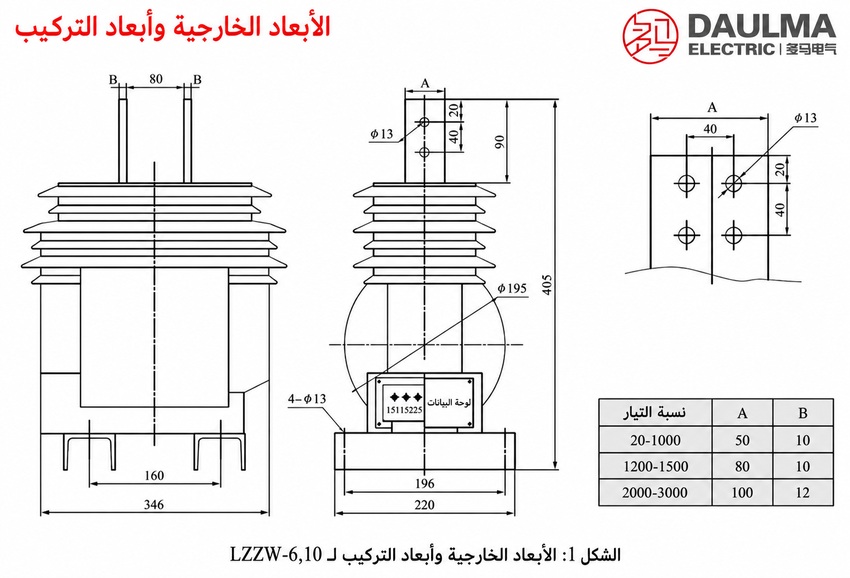

الأبعاد الخارجية وأبعاد التركيب
يتميز محولا التيار LZZW6-10 وLZZW-10/12 بهيكل عمودي خارجي مصمم للتركيب الآمن على حوامل أو قواعد وفقاً لرسم المخطط المعتمد. ويجب أن يضمن التركيب التوجيه الصحيح للمحطة الأولية، والتباعد الكافي بين الأطوار، والتأريض المناسب، وحماية الأسلاك الثانوية من تسرب الرطوبة.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختره للاستخدام الخارجي في أنظمة 10 كيلوفولت أو 11 كيلوفولت أو 12 كيلوفولت بعد التأكد من مستوى العزل وفئة التلوث المطلوبة.
- تأكد من أن مسافة الزحف وتصنيف مقاومة التلوث من الفئة II مناسبان لبيئة التركيب (مثل المناطق الساحلية أو الصناعية أو ذات الرطوبة العالية).
- اختر فئات الدقة مثل 0.2S/0.2/10P أو 0.5/10P أو 0.5S/0.5/10P وفقاً لمتطلبات القياس وقياس الطاقة وحماية المرحلات.
- تحقق من القدرة المقننة، ونسبة التيار الأولي، والتيار الثانوي (عادةً 1 أمبير أو 5 أمبير)، وقدرات تحمل التيار الحراري القصير (Ith) والتيار الديناميكي (Idyn).
- قدّم رسومات التركيب وحدد شهادات الاختبار المطلوبة عند الطلب لضمان التوافق والامتثال.
الأسئلة الشائعة
Q1: هل يصلح محول التيار LZZW-10/12 لشبكات التوزيع الخارجية بجهد 11 كيلوفولت؟
نعم، يصلح للتطبيق الخارجي. يدعم المحول جهود 10 و11 و12 كيلوفولت بعزل راتنجي مصبوب ومقاومة تلوث من الفئة II. يرجى تأكيد مسافة الزحف للتطبيقات الساحلية.
Q2: ما فئة الدقة المناسبة لعدادات قياس الطاقة التجارية؟
اختر فئة الدقة 0.2S أو 0.5S لأغراض القياس التجاري. توفر هذه الفئات دقة عالية ضمن نطاق تيار واسع حسب المعيار IEC 60044-1. تواصل معنا لتأكيد الحمل المقنن.
Q3: كيف يتم تحديد التيار الحراري القصير لمحول التيار؟
يتم تحديد التيار الحراري والديناميكي بناءً على تيار القصر في الشبكة. يدعم المحول تيارات أولية من 20 إلى 3000 أمبير. يجب مراجعة ورقة البيانات الهندسية للتأكيد.
Q4: هل يمكن تخصيص التيار الثانوي للمحول ليكون 2 أمبير؟
نعم، يتوفر تيار ثانوي مقنن 5 أمبير أو 1 أمبير بشكل قياسي. يمكن توفير 2 أمبير حسب متطلبات المشروع الخاصة. يرجى تحديد النسبة المطلوبة عند الطلب.
Q5: ما المعايير الدولية التي يتوافق معها محول التيار LZZW6-10؟
يتوافق المحول مع المعايير الدولية IEC 60044-1 والمعايير الصينية GB1208-2006. يضمن هذا التوافق موثوقية الأداء في شبكات الجهد المتوسط. اطلب شهادات الاختبار الخاصة بالدفعة عند الاستلام.
Q6: ما الشروط البيئية اللازمة لتركيب محول التيار الخارجي هذا؟
يجب التحقق من شدة التلوث والارتفاع ودرجة الحرارة وحمل الرياح قبل التركيب. المحول مصمم لبيئة خارجية بمقاومة تلوث من الفئة II. استشر مهندسينا لتطبيقات الارتفاعات العالية.
