Genel Bakış

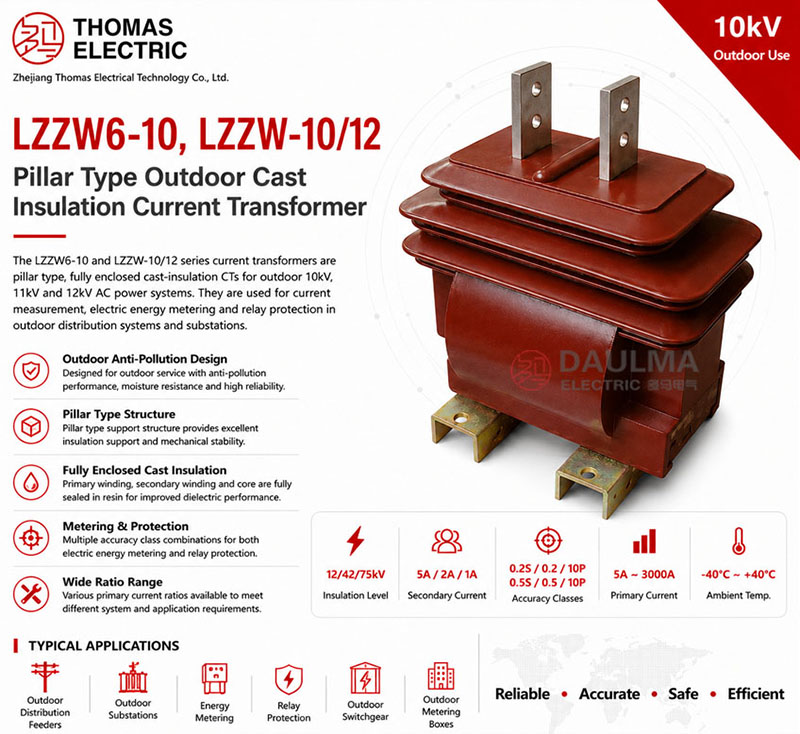

LZZW6-10 / LZZW-10/12, 10 kV, 11 kV ve 12 kV sınıfı, 50 Hz veya 60 Hz’de çalışan AC enerji sistemleri için tasarlanmış, döküm reçineli yalıtımlı, tamamen kapalı dış mekan akım transformatörüdür. Katı döküm sızdırmaz yapısı, zorlu dış mekan koşullarında güvenilir dielektrik performans sağlar.
Ölçüm (0.2S sınıfına kadar) ve koruma (10P) uygulamaları için mühendislik yapılmış olan bu cihaz, projeye göre 5 A, 1 A veya 2 A ikincil akım destekler. Açık alanlı trafo merkezleri, direğe montajlı tesisler ve kirlenmiş ortamlar gibi maruz kalınan dış mekanlarda sayaçlama, röle koruma ve enerji ölçümü gereksinimlerini karşılar.
Ana Teknik Değerler Özeti
| Parametre | Değer |
|---|---|
| Sistem gerilimi | 10 kV, 11 kV, 12 kV |
| Yalıtım seviyesi | 12/42/75 kV |
| Anma frekansı | 50 Hz / 60 Hz |
| Anma ikincil akımı | 5 A / 1 A (2 A opsiyonel) |
| Yük güç faktörü | cosφ = 0.8 geride |
| Hassasiyet sınıfları | 0.2S, 0.2, 0.5, 0.5S, 10P |
| Yalıtım türü | Tamamen kapalı döküm reçine |
| Kurulum | Dış mekan |
| Kirlenme sınıfı | Sınıf II referans |
Model Tanımı
- L: Akım transformatörü
- Z: Direk tipi destek yapısı
- Z: Katı döküm sızdırmaz yalıtım
- W: Kir geçirmez / dış mekan kirlenmeye karşı tasarım
- 6 / 10: Anma gerilim sınıfı kodu
- 10/12: 10 kV katalog sınıfı; 10 kV, 11 kV ve 12 kV sistemler için 12 kV yalıtım koordinasyonu
Yapı
LZZW6-10 / LZZW-10/12, vakum altında dökülmüş epoksi reçineden oluşan monolitik direk tipi gövdesiyle, birincil iletkeni, manyetik nüveyi ve ikincil sargıları tamamen kapsar. Bu katı döküm reçineli yapı, yüksek mekanik dayanım, mükemmel nem direnci ve dış mekan maruziyetine karşı kararlı dielektrik özellikler sunar. Dış yüzey, toz, nem, yağmur ve endüstriyel kirlenmeye karşı optimize edilmiş kaçak yolu mesafesiyle kir geçirmez profilli tasarlanmıştır. İkincil terminaller, IP koruma sınıfına sahip sızdırmaz bir terminal kutusunda yer alır ve açık hava tesislerinde uzun süreli güvenilirlik sağlar.
Teknik parametreler
Çalışma Koşulları
- Kurulum yeri: dış mekan orta gerilim dağıtım sistemi
- Sistem gerilimi: 10 kV, 11 kV ve 12 kV sınıf şebekeler
- Anma frekansı: 50 Hz / 60 Hz
- Anma ikincil akımı: 5 A / 1 A; proje gereğine göre 2 A mümkündür
- Dış mekan kirlenmeye karşı gereksinim: Sınıf II referans
- Kurulum ortamı: kirlenme şiddeti, rakım, nem, sıcaklık, rüzgâr yükü ve montaj stabilitesi açısından kontrol edilmelidir.
- Özel uygulama notu: Kıyı, yüksek nemli, ağır kirlenmeli veya yüksek rakımlı uygulamalarda kaçak yolu mesafesi ve yalıtım koordinasyonu teknik olarak onaylanmalıdır.
Teknik Parametreler
LZZW6-10 ve LZZW-10/12, 10–12 kV sınıf sistemler için tasarlanmış, direk tipi dış mekan döküm yalıtımlı akım transformatörleridir. 12/42/75 kV anma yalıtım seviyesine sahip olup, 50/60 Hz’de çalışır ve 20 A’dan 3000 A’ya kadar birincil akım aralığını destekler. IEC 60044-1 ve GB1208-2006 standartlarına uygun olan bu cihazlar, Sınıf II kirlenmeye karşı performans gerektiren rakım ve çevre koşullarında kullanılabilir.
| Anma Birincil Akım (A) |
Hassasiyet Sınıfı |
Anma Çıkış Gücü (VA) |
Kısa Süreli Termal Akım |
Dinamik Akım |
|---|---|---|---|---|
| 20–40 / 40 | 0.2S / 0.2 / 10P 0.2 / 10P veya 0.5 / 10P 0.5S / 0.5 / 10P |
0.2: 10 0.2S: 10 0.5S: 10 0.5: 15 10P: 15 |
6,3 kA | 15 kA |
| 30–60 / 60 | 9 kA | 22,5 kA | ||
| 40–75 / 75 | 15 kA | 37,5 kA | ||
| 50–100 / 100 | 18 kA | 45 kA | ||
| 75–150 / 150 | 25 kA | 55 kA | ||
| 100–200 / 200 | 50 kA | 110 kA | ||
| 150–300 / 300 | 60 kA | 130 kA | ||
| 200–400 / 400 | ||||
| 300–600 / 600 | ||||
| 400–800 / 800 | ||||
| 500–1000 / 1000 | ||||
| 1200–1500 | 80 kA | 100 kA | ||
| 2000–3000 |
Terminal Konfigürasyonu
| Terminal Alanı | Fonksiyon | Mühendislik Notu |
|---|---|---|
| P1 / P2 | Birincil akım terminalleri | Dış mekan montaj çizimine ve sistem akım yönüne göre bağlanmalıdır. |
| S1 / S2 | İkincil akım çıkışı | Polariteye göre sayaçlara, rölelere veya izleme cihazlarına bağlanmalıdır. |
| Topraklama noktası | Güvenlik topraklaması | Trafo merkezi ve dış mekan ekipman gereksinimlerine uygun topraklanmalıdır. |
| İkincil kısa devre tertibatı | Bakım güvenliği | Cihazları veya röleleri sökmeden önce ikincil devreyi kısa devre yapın. |
Kurulum ve kablo bağlantısı
Montaj Şeması
LZZW6-10 ve LZZW-10/12 akım transformatörleri, onaylı dış boyut çiziminde belirtilen şekilde destek braketlerine veya kaidesine güvenli montaj için tasarlanmış dış mekan direk tipi yapıdadır. Montaj, doğru birincil terminal yönlendirilmesini, yeterli faz açıklığını, uygun topraklamayı ve ikincil kabloların nem girişine karşı korunmasını sağlamalıdır.
Seçim ve sık sorulan sorular
Seçim Kılavuzu
- 10 kV, 11 kV veya 12 kV sistemlerde dış mekan kullanımı için yalıtım seviyesi ve kirlenme sınıfı gereksinimlerini doğrulayarak seçin.
- Kaçak yolu mesafesi ve kirlenmeye karşı Sınıf II derecelendirmesinin kurulum ortamına (örn. kıyı bölgeleri, endüstriyel alanlar veya yüksek nemli bölgeler) uygunluğunu kontrol edin.
- Sayaçlama, ölçüm ve röle koruma ihtiyaçlarınıza göre 0.2S/0.2/10P, 0.5/10P veya 0.5S/0.5/10P gibi hassasiyet sınıflarından seçim yapın.
- Anma çıkış gücünü, birincil akım oranını, ikincil akımı (genellikle 1 A veya 5 A), kısa devre termal (Ith) ve dinamik (Idyn) akım dayanım kapasitelerini doğrulayın.
- Uyumluluk ve uygunluk sağlamak için sipariş sırasında montaj çizimlerini ve gerekli test sertifikalarını belirtin.
Sık Sorulan Sorular
S1: LZZW6-10 / LZZW-10/12 akım transformatörü ne için kullanılır?
10 kV, 11 kV ve 12 kV enerji sistemlerinde sayaçlama, ölçüm ve röle koruması amacıyla tasarlanmış, dış mekan kullanımına uygun, tamamen kapalı döküm reçineli direk tipi bir akım transformatörüdür.
S2: Dış mekan LZZW akım transformatörü, iç mekan LZZBJ9 modellerinden nasıl farklıdır?
İç mekan LZZBJ9 akım transformatörleri genellikle dolap düzenine ve ikincil konfigürasyona göre seçilirken, LZZW serisi kir geçirmezlik performansı, yağmur direnci, nem toleransı, kaçak yolu mesafesi ve açık ortamda dayanıklılık gibi ek dış mekan gereksinimlerini karşılamak zorundadır.
S3: Bu akım transformatörü hangi sistem gerilimleriyle uyumludur?
LZZW6-10 ve LZZW-10/12, yalıtım seviyesi, kirlenme sınıfı ve proje özel standartlarının doğrulanması şartıyla 10 kV, 11 kV ve 12 kV sınıf sistemlerle uyumludur.
S4: Dış mekan kurulumu için kirlenmeye karşı Sınıf II ne anlama gelir?
Kirlenmeye karşı Sınıf II, akım transformatörünün orta düzeyde dış mekan kirlenme koşullarına uygun olduğunu gösterir. Kıyı bölgeleri veya yoğun endüstriyel alanlar gibi ağır çevre koşullarında kaçak yolu mesafesi ve yalıtım seviyesinin teknik olarak teyit edilmesi önerilir.
S5: Bu akım transformatöründe hangi hassasiyet sınıfları mevcuttur?
Yaygın hassasiyet kombinasyonları arasında 0.2S/0.2/10P, 0.2/10P, 0.5/10P ve 0.5S/0.5/10P bulunmaktadır. Nihai seçim, sayaçlama hassasiyetiniz, ölçüm ihtiyaçlarınız ve koruma rölesi gereksinimlerinizle uyumlu olmalıdır.
S6: İkincil devre neden asla açık bırakılmamalıdır?
Birincil iletken enerjiliyken açık bir ikincil devre tehlikeli yüksek gerilimler oluşturabilir. Sayacı veya röleyi sökmeden önce her zaman ikincil terminalleri kısa devre yapın.
S7: Sipariş vermek için hangi bilgiler gereklidir?
Model, sistem gerilimi, birincil akım oranı, ikincil akım (1 A veya 5 A), hassasiyet sınıfı, anma çıkış gücü, kirlenme sınıfı, yalıtım seviyesi, Ith/Idyn değerleri, montaj çizimi ve gerekli test sertifikalarını sağlayın.
Sıkça Sorulan Sorular
Q1: Bu akım transformatörü kıyı veya yüksek kirlenmeli bölgelerde kullanıma uygun mudur?
Evet, ancak proje onayına tabidir. Sınıf II kirlenme standardındadır; kıyı veya ağır kirlenmeli alanlarda kaçak yolu mesafesi fabrika tarafından teyit edilmelidir.
Q2: Fatura ölçümleri için hangi hassasiyet sınıfı tercih edilmelidir?
Ticari faturalandırma için 0.2S sınıfı önerilir. 5-120% akım aralığında yüksek hassasiyet sağlar. Sipariş sırasında ölçüm sınıfı fabrikaya belirtilmelidir.
Q3: Anma ikincil akımı 2 A olarak üretilebilir mi?
Evet, standart 5 A veya 1 A dışındaki talepler mümkündür. 2 A ikincil akım seçeneği proje şartnamesine göre üretilir. Detaylar için satış ekibiyle iletişime geçin.
Q4: Transformatörün anma yalıtım seviyesi ve sistem gerilimi nedir?
Cihaz 10, 11 ve 12 kV şebekeler için uygundur. Anma yalıtım seviyesi 12/42/75 kV olup 50/60 Hz frekansında çalışır. Kurulum öncesi şebeke parametreleri teyit edilmelidir.
Q5: Fabrika çıkış testleri nasıl ve hangi standartlara göre yapılır?
Cihazlar IEC 60044-1 ve GB1208-2006 standartlarına tam uyumludur. Fabrika çıkışında anma akımı ve yalıtım testleri uygulanır. Spesifik test raporları talep edilebilir.
Q6: LZZW6-10 direk tipi akım transformatörleri nerelerde kullanılır?
Dış mekan orta gerilim dağıtım sistemlerinde tercih edilir. 20 A ile 3000 A arası birincil akımları ölçmek için optimize edilmiş döküm yalıtımlı bir cihazdır. Rakım ve sıcaklık koşulları kontrol edilmelidir.
Q7: Kısa devre termal ve dinamik akım limitleri neye göre belirlenir?
Termal ve dinamik akım değerleri şebekenin kısa devre seviyesine göre hesaplanmalıdır. Tabloda belirtilen aralıklar projenize uygun olarak fabrikada ayarlanır. Kesin değerler için mühendislik onayı gereklidir.
