Обзор
Трансформатор тока LZZW6-10 / LZZW-10/12 — это опорный полностью закрытый трансформатор тока наружной установки с литой эпоксидной изоляцией, предназначенный для сетей переменного тока классов напряжения 10 кВ, 11 кВ и 12 кВ с частотой 50 Гц или 60 Гц. Его монолитная конструкция с вакуумно-литой изоляцией обеспечивает надежные диэлектрические характеристики в суровых условиях наружной эксплуатации.
Разработан для измерений (классы точности до 0,2S) и защиты (10P), поддерживает вторичные токи 5 А, 1 А или 2 А в зависимости от требований проекта. Соответствует требованиям для учета электроэнергии, релейной защиты и измерений в открытых условиях, таких как опорные установки, открытые распределительные устройства и загрязненные зоны.
Ключевые номинальные параметры
| Параметр | Значение |
|---|---|
| Напряжение сети | 10 кВ, 11 кВ, 12 кВ |
| Номинальный уровень изоляции | 12/42/75 кВ |
| Номинальная частота | 50 Гц / 60 Гц |
| Номинальный вторичный ток | 5 А / 1 А (2 А по запросу) |
| Коэффициент мощности нагрузки | cosφ = 0,8 (индуктивный характер) |
| Классы точности | 0,2S, 0,2, 0,5, 0,5S, 10P |
| Тип изоляции | Полностью закрытая литая |
| Условия установки | Наружная |
| Степень загрязнения | Класс II (по справочным данным) |

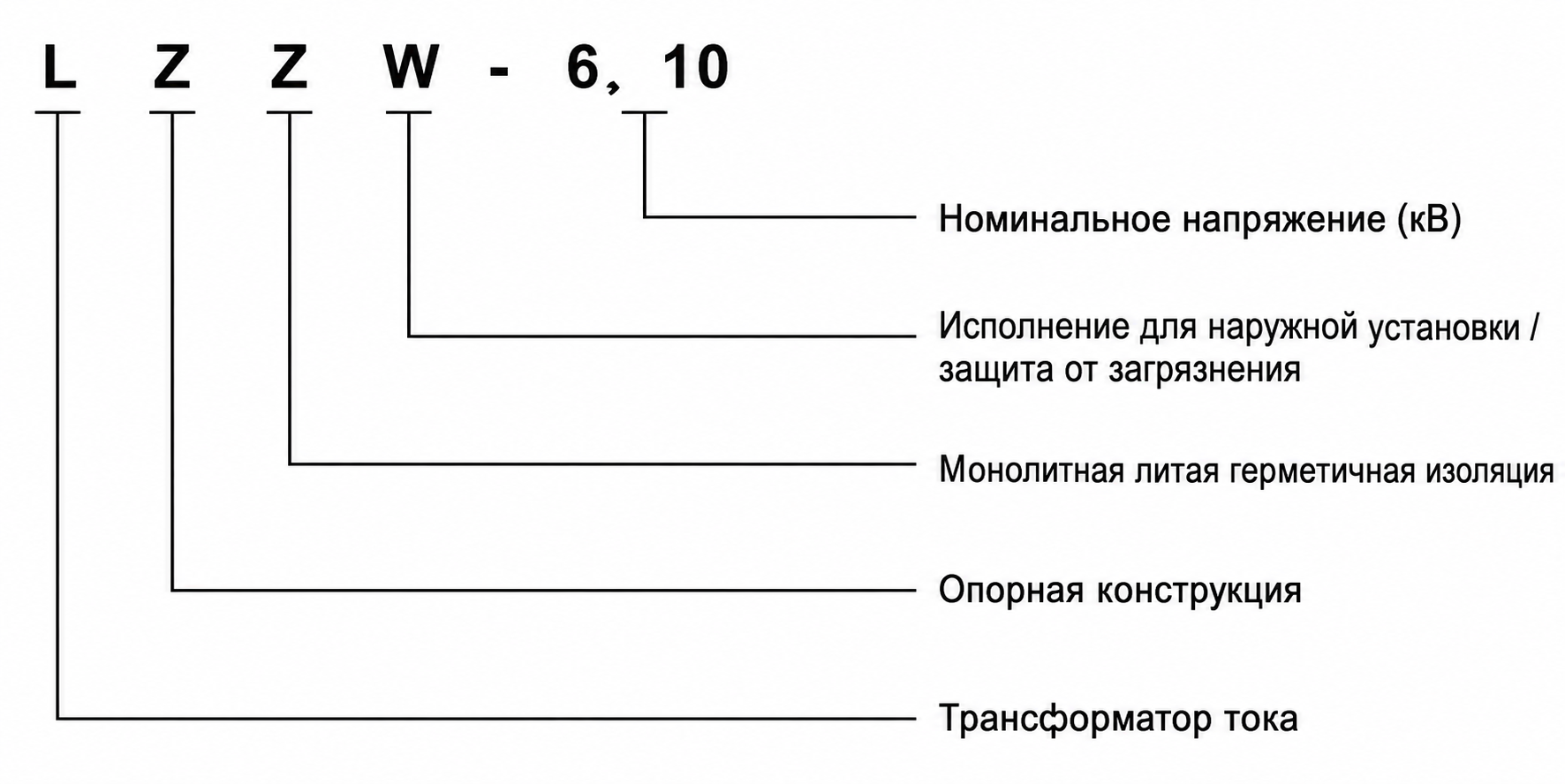

Расшифровка обозначения модели
- L: Трансформатор тока
- Z: Опорная конструкция
- Z: Изоляция с монолитным литым уплотнением
- W: Конструкция с защитой от загрязнения / для наружной установки
- 6 / 10: Условное обозначение класса номинального напряжения
- 10/12: Каталожный класс 10 кВ с координацией изоляции на 12 кВ для систем 10 кВ, 11 кВ и 12 кВ
Конструкция

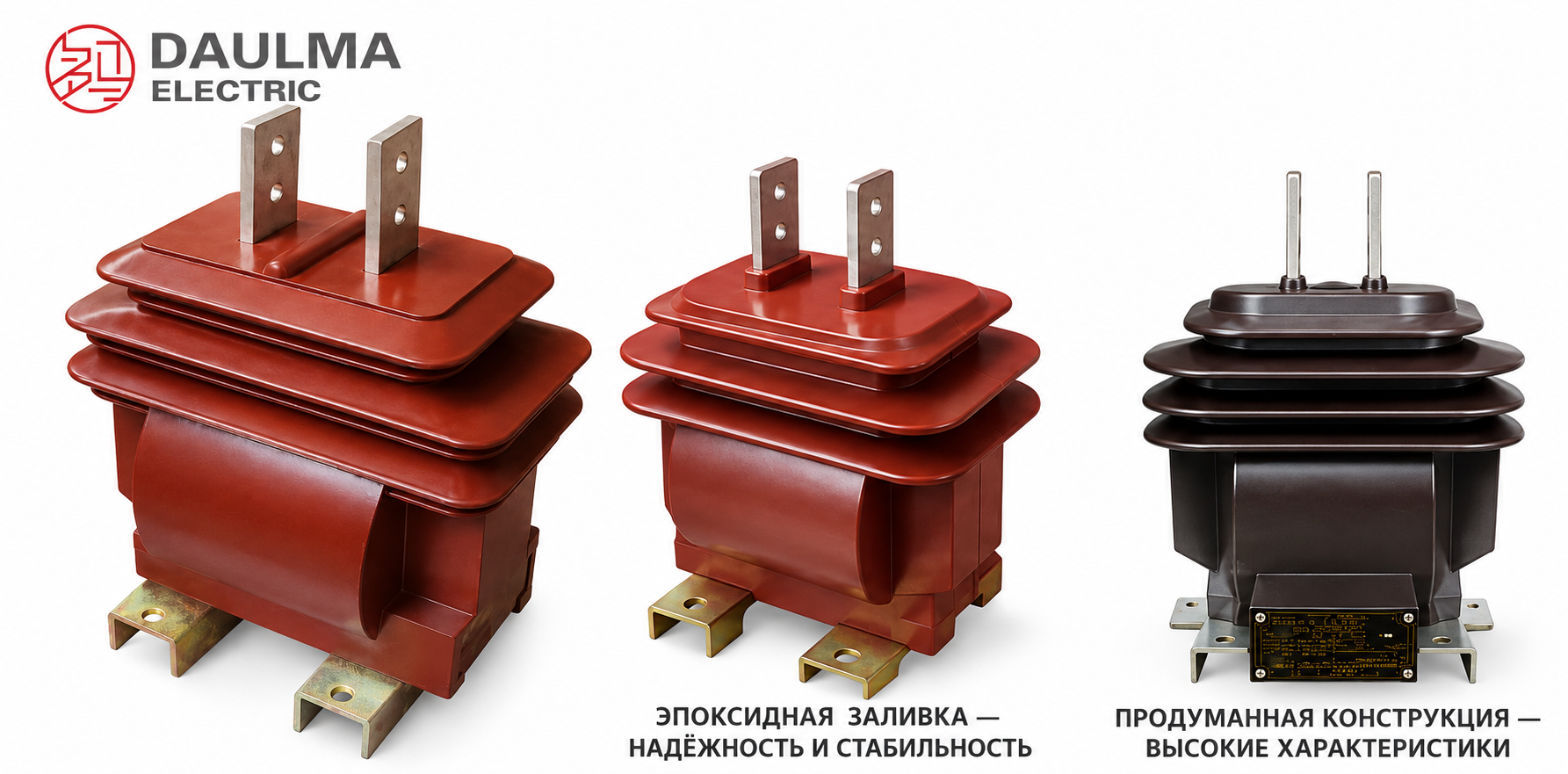

Трансформаторы тока LZZW6-10 / LZZW-10/12 имеют монолитный опорный корпус, выполненный методом вакуумного литья эпоксидной смолы, полностью герметизирующий первичный проводник, магнитопровод и вторичные обмотки. Такая конструкция с литой изоляцией обеспечивает высокую механическую прочность, отличную влагостойкость и стабильные диэлектрические свойства при эксплуатации на открытом воздухе. Внешняя поверхность имеет профиль, устойчивый к загрязнению, с оптимизированным путем утечки, что позволяет выдерживать воздействие пыли, влаги, дождя и промышленных загрязнений. Вторичные выводы размещены в герметичной клеммной коробке с защитой по классу IP, что гарантирует долговечную надежность при наружной установке.
Технические параметры
Условия эксплуатации
- Место установки: наружная система распределения среднего напряжения
- Напряжение сети: сети классов 10 кВ, 11 кВ и 12 кВ
- Номинальная частота: 50 Гц / 60 Гц
- Номинальный вторичный ток: 5 А / 1 А, 2 А доступен по требованию проекта
- Требование к защите от загрязнения на открытом воздухе: класс II (по справочным данным)
- Условия окружающей среды: необходимо проверить степень загрязнения, высоту над уровнем моря, влажность, температуру, ветровую нагрузку и устойчивость крепления.
- Примечание для особых условий: для прибрежных, влажных, сильно загрязненных или высокогорных районов требуется техническое подтверждение пути утечки и координации изоляции.
Технические параметры
Трансформаторы тока LZZW6-10 и LZZW-10/12 — это опорные трансформаторы тока наружной установки с литой изоляцией для сетей классов 10–12 кВ. Они имеют номинальный уровень изоляции 12/42/75 кВ, работают на частоте 50/60 Гц и поддерживают диапазон первичных токов от 20 А до 3000 А. Соответствуют стандартам IEC 60044-1 и GB1208-2006, предназначены для условий эксплуатации на высоте и в среде, требующих степени защиты от загрязнения II.
| Номинальный первичный ток (А) |
Класс точности |
Номинальная мощность (В·А) |
Термический ток короткого замыкания |
Динамический ток |
|---|---|---|---|---|
| 20–40 / 40 | 0,2S / 0,2 / 10P 0,2 / 10P или 0,5 / 10P 0,5S / 0,5 / 10P |
0,2: 10 0,2S: 10 0,5S: 10 0,5: 15 10P: 15 |
6,3 кА | 15 кА |
| 30–60 / 60 | 9 кА | 22,5 кА | ||
| 40–75 / 75 | 15 кА | 37,5 кА | ||
| 50–100 / 100 | 18 кА | 45 кА | ||
| 75–150 / 150 | 25 кА | 55 кА | ||
| 100–200 / 200 | 50 кА | 110 кА | ||
| 150–300 / 300 | 60 кА | 130 кА | ||
| 200–400 / 400 | ||||
| 300–600 / 600 | ||||
| 400–800 / 800 | ||||
| 500–1000 / 1000 | ||||
| 1200–1500 | 80 кА | 100 кА | ||
| 2000–3000 |
Конфигурация выводов
| Зона выводов | Функция | Примечание для проектировщиков |
|---|---|---|
| P1 / P2 | Первичные токовые выводы | Подключайте в соответствии с чертежом наружной установки и направлением тока в сети. |
| S1 / S2 | Вывод вторичного тока | Подключайте к счетчикам, реле или устройствам мониторинга с соблюдением полярности. |
| Точка заземления | Защитное заземление | Заземление должно соответствовать требованиям для распределительных устройств и оборудования наружной установки. |
| Устройство для замыкания вторичной обмотки | Безопасность при обслуживании | Замыкайте вторичную цепь перед отключением приборов или реле. |
Установка и подключение

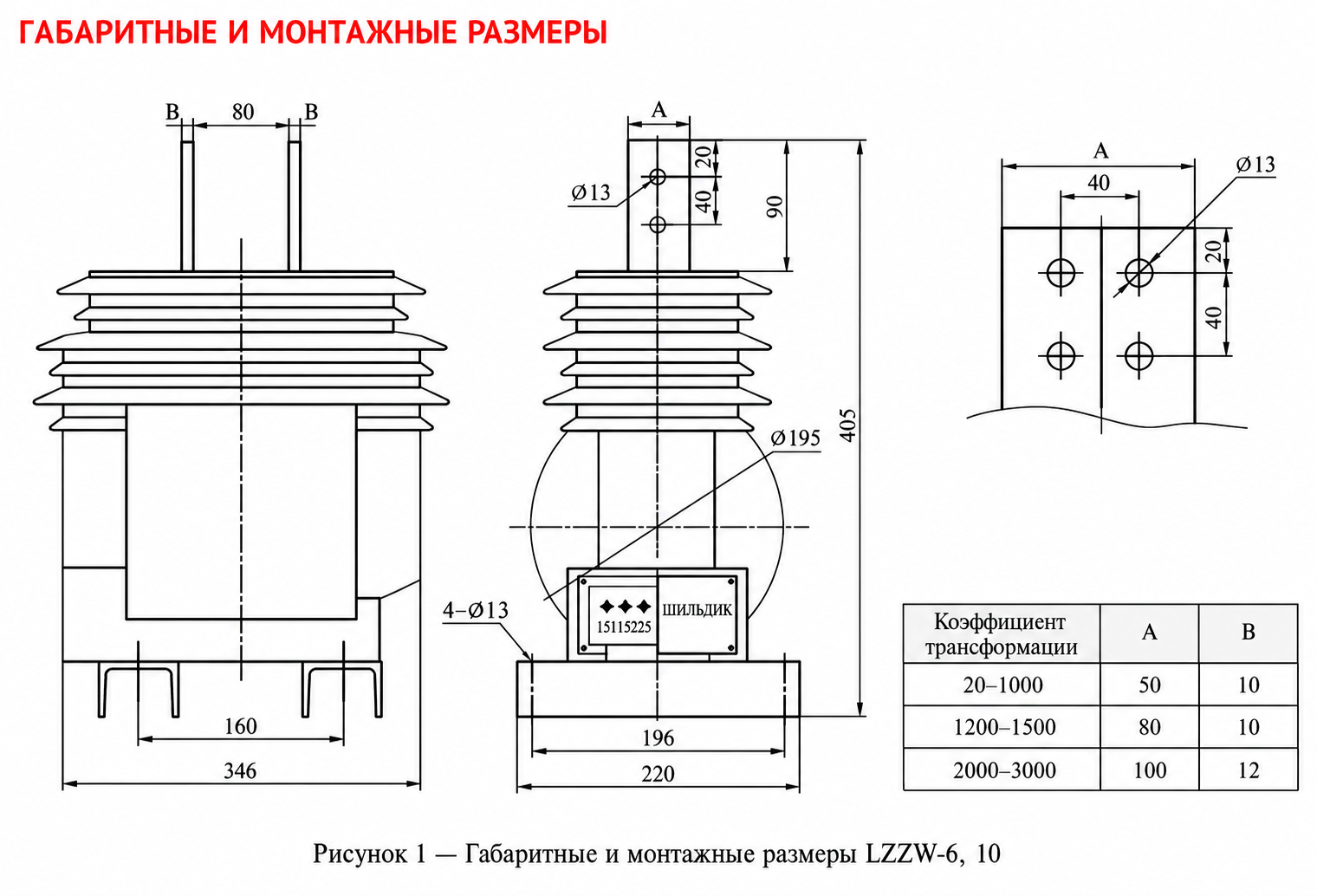

Схема установки
Трансформаторы тока LZZW6-10 и LZZW-10/12 имеют опорную конструкцию для наружной установки, предназначенную для надежного крепления на опорных кронштейнах или основаниях в соответствии с утвержденным габаритным чертежом. При монтаже необходимо обеспечить правильную ориентацию первичных выводов, достаточный фазный промежуток, надежное заземление и защиту вторичной проводки от проникновения влаги.
Подбор и частые вопросы
Руководство по выбору
- Выбирайте для наружной установки в сетях 10 кВ, 11 кВ или 12 кВ с подтвержденными требованиями к уровню изоляции и степени загрязнения.
- Убедитесь, что путь утечки и степень защиты от загрязнения (класс II) соответствуют условиям монтажа (например, прибрежные, промышленные или зоны с высокой влажностью).
- Выбирайте комбинации классов точности, такие как 0,2S/0,2/10P, 0,5/10P или 0,5S/0,5/10P, исходя из требований к учету, измерениям и релейной защите.
- Проверьте номинальную мощность вторичной обмотки, коэффициент трансформации, вторичный ток (обычно 1 А или 5 А), а также термическую (Ith) и динамическую (Idyn) стойкость к токам короткого замыкания.
- Предоставьте чертежи крепления и укажите необходимые сертификаты испытаний при оформлении заказа для обеспечения совместимости и соответствия нормам.
Часто задаваемые вопросы
Вопрос 1: Для чего предназначен трансформатор тока LZZW6-10 / LZZW-10/12?
Это опорный полностью закрытый трансформатор тока наружной установки с литой изоляцией, предназначенный для учета электроэнергии, измерений и релейной защиты в сетях 10 кВ, 11 кВ и 12 кВ.
Вопрос 2: Чем трансформатор тока LZZW для наружной установки отличается от моделей LZZBJ9 для внутренней установки?
В отличие от трансформаторов тока LZZBJ9 для внутренней установки, выбор которых в основном определяется компоновкой шкафа и конфигурацией вторичных цепей, серии LZZW должны удовлетворять дополнительным требованиям для наружной эксплуатации, включая устойчивость к загрязнению, водонепроницаемость, влагостойкость, достаточный путь утечки и долговечность в открытых условиях.
Вопрос 3: С какими классами напряжения совместим данный трансформатор тока?
Модели LZZW6-10 и LZZW-10/12 подходят для сетей классов 10 кВ, 11 кВ и 12 кВ при условии подтверждения уровня изоляции, степени загрязнения и соответствия проектным стандартам.
Вопрос 4: Что означает степень защиты от загрязнения II для наружной установки?
Степень защиты от загрязнения II означает, что трансформатор тока рассчитан на умеренные условия загрязнения на открытом воздухе. В особо тяжелых условиях — например, в прибрежных зонах или районах с интенсивным промышленным загрязнением — рекомендуется дополнительно проверить путь утечки и координацию изоляции.
Вопрос 5: Какие классы точности доступны для данного трансформатора тока?
Доступны следующие комбинации классов точности: 0,2S/0,2/10P, 0,2/10P, 0,5/10P и 0,5S/0,5/10P. Окончательный выбор должен соответствовать требованиям к точности учета, измерений и релейной защиты.
Вопрос 6: Почему вторичную цепь нельзя оставлять разомкнутой?
Разомкнутая вторичная цепь может создать опасно высокое напряжение при наличии тока в первичной обмотке. Всегда замыкайте вторичные выводы перед отключением подключенных приборов, таких как счетчики или реле.
Вопрос 7: Какие данные необходимы для оформления заказа?
Укажите модель, напряжение сети, коэффициент трансформации, вторичный ток (1 А или 5 А), класс точности, номинальную мощность, степень загрязнения, уровень изоляции, значения Ith/Idyn, чертеж крепления и необходимые сертификаты испытаний.
Часто задаваемые вопросы
Q1: Для каких сетей предназначен опорный трансформатор тока LZZW-10/12 наружной установки?
Модель предназначена для сетей 10, 11 и 12 кВ частотой 50/60 Гц. Используется в распределительных устройствах наружной установки. Уточняйте совместимость с вашим проектом.
Q2: Можно ли использовать данный трансформатор тока в прибрежных зонах с высокой влажностью?
Да, но требуется дополнительное техническое подтверждение. Для таких условий необходимо согласовать путь утечки и координацию изоляции с заводом. Свяжитесь с нами для расчета.
Q3: Какие варианты номинального вторичного тока доступны по запросу для этого оборудования?
Стандартно предлагается 5 А или 1 А. Значение 2 А доступно по специальному запросу проекта. Укажите требуемые параметры при оформлении заявки.
Q4: В каком диапазоне выбирается номинальный первичный ток для трансформаторов серии LZZW?
Диапазон первичных токов составляет от 20 А до 3000 А. Номинальный уровень изоляции равен 12/42/75 кВ. Уточняйте доступные коэффициенты трансформации у менеджера.
Q5: Соответствует ли оборудование международным стандартам IEC для участия в тендерах?
Да, продукция соответствует стандарту IEC 60044-1, а также GB1208-2006. Документальное подтверждение предоставляется по запросу. Запросите копии сертификатов для вашего тендера.
Q6: Что необходимо проверить перед монтажом трансформатора тока в условиях открытой распределительной установки?
Следует оценить степень загрязнения, высоту над уровнем моря, влажность, температуру и ветровую нагрузку. Также проверяется устойчивость крепления. Запросите инструкцию по монтажу.
